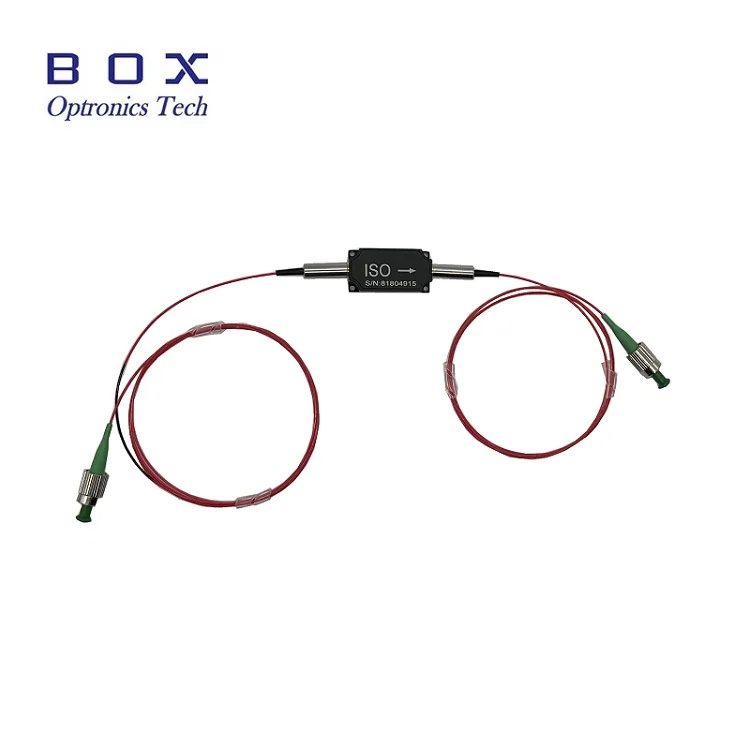

बॉक्स ऑप्ट्रोनिक्स 850 एनएम हाई पावर ऑप्टिकल आइसोलेटर प्रदान करता है, जो एक निष्क्रिय ऑप्टिकल घटक है जो ऑप्टिकल सिस्टम को हानिकारक बैक-रिफ्लेक्शन से बचाने के लिए डिज़ाइन किया गया है। इस उच्च-प्रदर्शन वाले आइसोलेटर में 35dB तक का असाधारण अलगाव, 0.8dB का अल्ट्रा-लो इंसर्शन लॉस, और 500mW/1W/5W/10W औसत पावर तक उच्च पावर हैंडलिंग का समर्थन करता है।
780HP फाइबर पिगटेल के साथ एक कॉम्पैक्ट 58×28×26 मिमी पैकेज में रखा गया, यह आइसोलेटर मांग वाले अनुप्रयोगों के लिए उत्कृष्ट विश्वसनीयता और स्थिरता प्रदान करता है। चाहे फाइबर लेजर, ओसीटी सिस्टम, ऑप्टिकल एम्पलीफायर, या परीक्षण उपकरण के लिए, बॉक्स ऑप्ट्रोनिक्स कठोर गुणवत्ता नियंत्रण और वैश्विक तकनीकी सहायता द्वारा समर्थित उच्च गुणवत्ता वाले आइसोलेटर प्रदान करता है।
● उच्च अलगाव: 35dB तक सामान्य चरम अलगाव
● कम प्रविष्टि हानि: 0.8dB सामान्य, 1.2dB अधिकतम
●उच्च रिटर्न हानि: 45dB
● ध्रुवीकरण बनाए रखने वाले संस्करणों के लिए उच्च विलुप्ति अनुपात
● उच्च पावर हैंडलिंग: 500mW/1W/5W/10W औसत पावर
● कम ध्रुवीकरण पर निर्भर हानि (पीडीएल): <0.15dB
● कॉम्पैक्ट और मजबूत पैकेज डिज़ाइन
● एसएम फाइबर/पीएम फाइबर/या अन्य फाइबर पिगटेल
● उच्च विश्वसनीयता और दीर्घकालिक स्थिरता
● विस्तृत ऑपरेटिंग तापमान रेंज: -40°C से +85°C
●ऑप्टिकल परीक्षण और माप उपकरण
● 840nm/850nm ऑप्टिकल कोहेरेंस टोमोग्राफी (OCT) सिस्टम
● 850 एनएम फाइबर लेजर सिस्टम और बीज स्रोत
●फाइबर ऑप्टिक सेंसिंग सिस्टम (इंटरफेरोमेट्रिक सेंसिंग)
● अनुसंधान और विकास प्रयोगशालाएँ
● बायोमेडिकल इमेजिंग और डायग्नोस्टिक्स
|
पैरामीटर |
इकाई |
कीमत |
|
केंद्र तरंगदैर्घ्य |
एनएम |
850 |
|
ऑपरेटिंग तरंग दैर्ध्य रेंज |
एनएम |
±50 |
|
प्रकार. 23°C पर चरम पृथक्करण |
डीबी |
35 |
|
न्यूनतम. 23°C पर अलगाव |
डीबी |
25 |
|
प्रकार. 23°C पर सम्मिलन हानि |
डीबी |
0.8 |
|
23°C पर अधिकतम सम्मिलन हानि |
डीबी |
1.2 |
|
अधिकतम. 23°C पर ध्रुवीकरण निर्भर हानि, केवल पीआई के लिए |
डीबी |
0.15 |
|
न्यूनतम वापसी हानि (इनपुट/आउटपुट) |
डीबी |
45 |
|
अधिकतम. औसत ऑप्टिकल शक्ति |
W |
0.5,1,2,5,10 |
|
अधिकतम. चरम शक्ति (एनएस पल्स) |
किलोवाट |
1,5,10 |
|
पैरामीटर |
इकाई |
कीमत |
|
फाइबर प्रकार |
- |
780 एचपी |
|
अधिकतम. तन्य भार |
N |
5 |
|
पैकेज आयाम |
मिमी |
58×28×26 |
|
परिचालन तापमान |
डिग्री सेल्सियस |
-40~+85 |
|
भंडारण तापमान |
डिग्री सेल्सियस |
0~+70 |

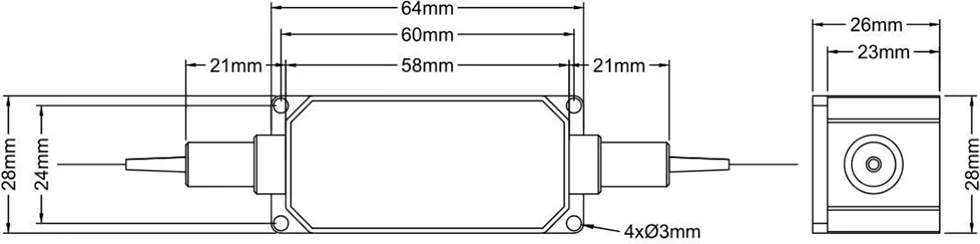

आइसोलेटर को निम्नलिखित आयामों (इकाई: मिमी) के साथ एक कॉम्पैक्ट, मजबूत प्लास्टिक आवास में पैक किया गया है:
850 एनएम उच्च-शक्ति फाइबर-युग्मित ऑप्टिकल आइसोलेटर एक निष्क्रिय ऑप्टिकल घटक है जो गैर-पारस्परिक प्रकाश संचरण प्रदान करता है, जो फाइबर-आधारित प्रणालियों में पिछड़े प्रतिबिंबों को अवरुद्ध करते हुए आगे के ऑप्टिकल संकेतों को पारित करने की अनुमति देता है।
यह उपकरण ध्रुवीकरण प्रकाशिकी के साथ संयुक्त फैराडे रोटेशन प्रभाव पर आधारित है, और सिंगल-मोड फाइबर (एसएमएफ) और ध्रुवीकरण-बनाए रखने वाले फाइबर (पीएमएफ) दोनों संस्करणों में उपलब्ध है, जो विभिन्न ऑप्टिकल सिस्टम में लचीले एकीकरण को सक्षम बनाता है।
● आगे की दिशा: प्रकाश न्यूनतम प्रविष्टि हानि के साथ गुजरता है
● विपरीत दिशा: उच्च अलगाव के कारण पीछे की ओर परावर्तित प्रकाश अवरुद्ध हो जाता है
● लेजर डायोड और एम्पलीफायरों को बैक-रिफ्लेक्शन-प्रेरित क्षति और शोर से बचाता है
● सिस्टम स्थिरता में सुधार और तीव्रता के शोर को कम करता है (आरआईएन)
●✓ शिपमेंट से पहले 100% परीक्षण के साथ सख्त गुणवत्ता नियंत्रण
●✓ स्थिर थोक वितरण क्षमता के साथ प्रतिस्पर्धी मूल्य निर्धारण
●✓ तरंग दैर्ध्य, शक्ति और फाइबर के लिए लचीले अनुकूलन विकल्प
●✓ 7×24 घंटे तकनीकी सहायता और तेज़ प्रतिक्रिया
●✓ मूल्यांकन के लिए नमूना परीक्षण उपलब्ध है
●✓ डीएचएल, यूपीएस, फेडेक्स एक्सप्रेस डिलीवरी के साथ वैश्विक शिपिंग
एचपीआईएस/एचपीएमआईएस - XXX -X - X - X - X - XX - XX
|
मैदान |
कोड |
विकल्प |
|
उत्पाद शृंखला |
एचपीआईएस/एचपीएमआईएस |
हाई पावर आइसोलेटर/हाई पावर पीएम आइसोलेटर |
|
वेवलेंथ |
850, 980, 1030, 1064एनएम |
850: 850 एनएम, 980: 980 एनएम, 1030: 1030 एनएम, 1064: 1064 एनएम |
|
फाइबर प्रकार |
X |
0: एसएम फाइबर, 1: पीएम पांडा फाइबर, एस: निर्दिष्ट |
|
बेनी प्रकार |
X |
0: 250μm नंगे फाइबर, 1: 900μm ढीली ट्यूब, 3: 3.0 मिमी ढीली ट्यूब |
|
फाइबर की लंबाई |
X |
0: 0.8 मी, 1: 1 मी |
|
पैकेज आयाम |
X |
0: 58x28x26 मिमी, एस: निर्दिष्ट |
|
संभालने की शक्ति |
XX |
00: 500mW, 01: 1W, 02: 2W,......, 05: 5W, 10: 10W |
|
योजक |
XX |
एफए: एफसी/एपीसी | एसए: एससी/एपीसी | अन्य: कस्टम अनुरोध |
उदाहरण: HPIS -850 -0 -1 -1 -0 -00- FA
850 एनएम हाई पावर ऑप्टिकल आइसोलेटर, एसएम फाइबर, 900um ढीली ट्यूब, 1 मीटर फाइबर लंबाई, आयाम: 58x28x26 मिमी, 500mW हैंडलिंग पावर, एफसी/एपीसी कनेक्टर
● केंद्र तरंग दैर्ध्य: 850 एनएम, 980 एनएम, 1030 एनएम, 1064 एनएम, 1310 एनएम, 1550 एनएम
● पावर रेटिंग: 0.5W, 1W, 2W, 5W, 10W, उच्चतर पावर उपलब्ध
● फाइबर प्रकार: 780HP, SMF-28, PM1550, अन्य विशेष फाइबर
● फाइबर की लंबाई: 0.5 मीटर, 1 मीटर, 1.5 मीटर, 2 मीटर (कस्टम लंबाई)
● पिगटेल प्रकार: 900um ढीली ट्यूब, 3.0 मिमी ढीली ट्यूब, नंगे फाइबर
● पैकेज का आकार: मानक या कस्टम पैकेज आयाम
कस्टम आवश्यकताओं के लिए, कृपया हमारी बिक्री टीम से संपर्क करें:
ईमेल: sales06@boxoptronics.com
फ़ोन: +86-13322933691
वेबसाइट: www.boxphotonics.com
प्रत्येक इकाई को मापे गए प्रदर्शन मापदंडों का दस्तावेजीकरण करने वाली एक व्यापक परीक्षण रिपोर्ट के साथ भेजा जाता है। डेटाशीट पीडीएफ फ़ाइल में विस्तृत विनिर्देश शामिल हैं।
● प्रत्येक इकाई के साथ व्यक्तिगत परीक्षण रिपोर्ट शामिल है
● EXW (एक्स वर्क्स): यदि आपके पास DHL/UPS/FedEx खाता है तो अनुशंसित। हम आपके खाते का उपयोग करके जहाज भेजते हैं; हमारे द्वारा कोई शिपिंग लागत नहीं ली जाती है।
● डीएपी (स्थान पर वितरित): यदि आपके पास कूरियर खाता नहीं है, तो हम प्रीपेड माल ढुलाई के साथ शिपिंग की व्यवस्था कर सकते हैं।
●अन्य शर्तें: चर्चा के लिए कृपया हमसे संपर्क करें।
●PayPal: नमूनों और छोटे ऑर्डर के लिए तेज़ और सुरक्षित भुगतान
● टी/टी (बैंक हस्तांतरण): सामान्य उत्पादन ऑर्डर के लिए मानक भुगतान विधि
● अलीबाबा ट्रेड एश्योरेंस: खरीदार गारंटी के साथ ऑनलाइन लेनदेन के लिए सुरक्षित ऑर्डर सुरक्षा
● लचीली भुगतान शर्तें: दीर्घकालिक या रणनीतिक भागीदारों के लिए बातचीत योग्य
● मानक उत्पादन: ~10 कार्य दिवस
● कस्टम कॉन्फ़िगरेशन: 15-20 कार्य दिवस
● वॉल्यूम ऑर्डर: कृपया उत्पादन शेड्यूल के लिए संपर्क करें
● अंतरराष्ट्रीय शिपिंग: ~3-5 कार्य दिवस (डीएचएल/यूपीएस/फेडएक्स एक्सप्रेस)
● त्वरित सेवा: अनुरोध पर उपलब्ध (अतिरिक्त शुल्क लागू हो सकता है)
जबकि ऑप्टिकल आइसोलेटर निष्क्रिय उपकरण हैं, फिर भी प्रदर्शन और विश्वसनीयता बनाए रखने के लिए उचित संचालन की आवश्यकता होती है।
● संदूषण से बचने के लिए साफ, लिंट-मुक्त दस्ताने से संभालें
● साफ, धूल रहित सतह पर काम करें
● फ़ाइबर के अंतिम भाग को सीधे छूने से बचें
● उपयोग में न होने पर कनेक्टर्स पर डस्ट कैप रखें
● फ़ाइबर को अत्यधिक झुकने से बचें (न्यूनतम मोड़ त्रिज्या: 30 मिमी)
● फ़ाइबर पिगटेल को खींचें या मोड़ें नहीं
● कनेक्शन से पहले फाइबर कनेक्टर को आइसोप्रोपिल अल्कोहल से साफ करें
● जब कनेक्टर उपयोग में न हो तो हमेशा डस्ट कैप का उपयोग करें
● उपयोग से पहले क्षति के लिए फ़ाइबर के अंतिम भाग का निरीक्षण करें
● अधिकतम तन्यता भार रेटिंग से अधिक न हो
● सुनिश्चित करें कि इनपुट पावर रेटेड अधिकतम से अधिक न हो
● ओवरलोड से बचने के लिए उचित बिजली निगरानी का उपयोग करें
● उच्च शक्ति स्तरों पर उचित ताप अपव्यय की अनुमति दें
● उच्च शक्ति के निरंतर संचालन के लिए हीट सिंक पर माउंट करें
● 4 माउंटिंग छेदों का उपयोग करके आइसोलेटर को सुरक्षित रूप से माउंट करें
● अतिरिक्त हानि को कम करने के लिए उचित संरेखण सुनिश्चित करें
● फ़ाइबर झुकने वाले त्रिज्या के लिए पर्याप्त जगह दें
● विश्वसनीयता के लिए निर्दिष्ट तापमान सीमा के भीतर काम करें
● फ़ाइबर पिगटेल पर यांत्रिक तनाव से बचें
बॉक्स ऑप्ट्रोनिक्स इस उत्पाद को खरीद की तारीख से 12 महीने की अवधि के लिए सामग्री और कारीगरी में दोषों से मुक्त होने की गारंटी देता है। वारंटी अवधि के दौरान, हम अपने विवेक से दोषपूर्ण उत्पादों की निःशुल्क मरम्मत करेंगे या उन्हें बदल देंगे।
निम्नलिखित स्थितियाँ निःशुल्क वारंटी के अंतर्गत शामिल नहीं हैं:
● प्राकृतिक कारकों (बिजली, बाढ़, आदि) या पर्यावरणीय प्रभावों के कारण होने वाली क्षति
● उपयोगकर्ता द्वारा अनुचित संचालन या दुरुपयोग के कारण खराबी
● मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति
● अनधिकृत जुदा करना, संशोधन करना, या मरम्मत के प्रयास
● आवास पर परिवर्तित या अपूर्ण वारंटी लेबल
● शिपमेंट के बाद परिवहन के दौरान क्षति या हानि
● अधिकतम पावर रेटिंग या परिचालन स्थितियों से अधिक होने के कारण होने वाली क्षति
● तीव्र प्रतिक्रिया समय: व्यावसायिक दिनों में 24 घंटों के भीतर
● दूरस्थ समस्या निवारण और एप्लिकेशन समर्थन
● वारंटी अवधि के बाद सशुल्क रखरखाव सेवा उपलब्ध है
● कस्टम तकनीकी परामर्श सेवाएँ
