यह 1064nm 20kHz अल्ट्रा-नैरो लाइनविड्थ फाइबर है लेज़र जो फ़ाइबर-ऑप्टिक DFB लेज़र कैविटी संरचना का उपयोग करता है, आउटपुट देता है 1064nm में एकल अनुदैर्ध्य मोड संकीर्ण-लाइनविड्थ निरंतर-तरंग लेजर तरंग दैर्ध्य बैंड. आउटपुट पावर 50/100/200/500/1000mW वैकल्पिक है। यह RS232 संचार के साथ बेंचटॉप और मॉड्यूलर कॉन्फ़िगरेशन का समर्थन करता है सिस्टम एकीकरण के लिए इंटरफ़ेस और मॉनिटरिंग सॉफ़्टवेयर। LiDAR के लिए उपयुक्त, जल ध्वनिक, और वितरित फाइबर ऑप्टिक सेंसिंग।
|
पैरामीटर |
इकाई |
ठेठ |
टिप्पणी |
|
|
ऑपरेटिंग तरंग दैर्ध्य |
एनएम |
1064±0.1 |
|
|
|
धीमी तापमान ट्यूनिंग रेंज |
एनएम |
±0.1 |
|
|
|
बिजली उत्पादन |
मेगावाट |
50/100/200/500/1000 |
|
|
|
स्पेक्ट्रल लाइनविड्थ@3डीबी |
kHz |
<20 |
20dB लाइनविड्थ / 20 |
|
|
साइड मोड दमन अनुपात |
डीबी |
≥60 |
|
|
|
तरंग दैर्ध्य अस्थिरता |
मेगाहर्टज |
≤±25 |
|
|
|
कार्य करने का तरीका |
— |
सीडब्ल्यू |
निरंतर प्रकाश |
|
|
शक्ति अस्थिरता (अल्पकालिक 15 मिनट) |
डीबी |
≤ ±0.02 |
समतुल्यता ≤ ±0.5% |
|
|
शक्ति अस्थिरता (दीर्घकालिक 8 घंटे) |
डीबी |
≤ ±0.05 |
समतुल्यता ≤ ±1.2% |
|
|
फाइबर प्रकार |
— |
नमस्ते1060 |
यादृच्छिक ध्रुवीकरण |
|
|
— |
पीएम980（प्रति>23डीबी） |
रैखिक ध्रुवीकरण |
||
|
पिगटेल कनेक्टर प्रकार |
— |
एफसी/एपीसी |
अनुकूलन |
|
|
आयाम |
50/100/200 मेगावाट |
मिमी |
255(डब्ल्यू)×285(डी)×115(एच) |
बी1: बेंचटॉप |
|
500/1000mW |
255(डब्ल्यू)×322(डी)×115(एच) |
बी2: बेंचटॉप |
||
|
50/100/200 मेगावाट |
125(डब्ल्यू)×150(डी)×31.5(एच) |
एम31: मॉड्यूल |
||
|
500/1000mW |
139(डब्ल्यू)×235(डी)×70(एच) |
M70: मॉड्यूल |
||
|
बिजली की आपूर्ति |
V |
100~240V एसी, <30W |
बेंचटॉप |
|
|
डीसी 12वी, 24डब्ल्यू |
मॉड्यूल |
|||
|
संचार इंटरफेस |
— |
डीबी9 महिला(आरएस232) |
|
|
|
परिचालन तापमान |
℃ |
-5~+35 |
|
|
|
भंडारण तापमान |
℃ |
-40 ~ +85 |
|
|
● वर्णक्रमीय लाइनविड्थ ≤20KHz;
● संपूर्ण फ़ाइबर डीएफबी गुंजयमान गुहा;
● तरंग दैर्ध्य मोड हॉपिंग के बिना स्थिर।
● लीडर;
● ध्वनिक सेंसर, हाइड्रोफोन;
● रेशा ऑप्टिक वितरित सेंसिंग।

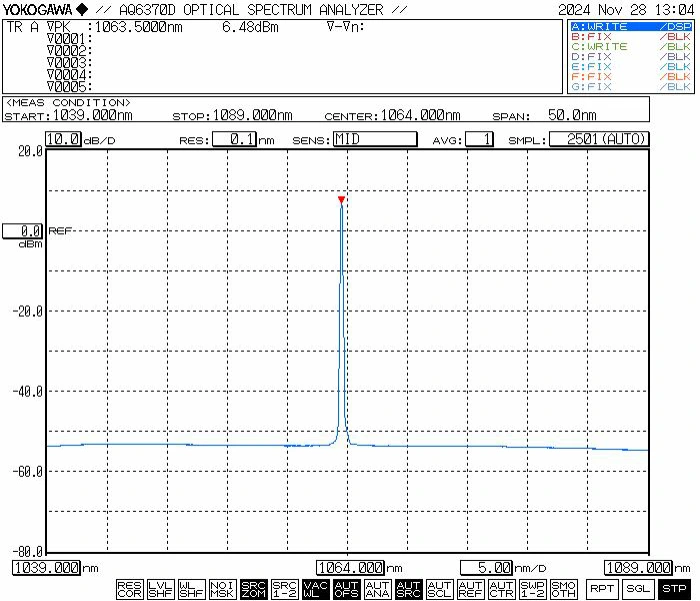

● विशिष्ट स्पेक्ट्रम: 1064nm

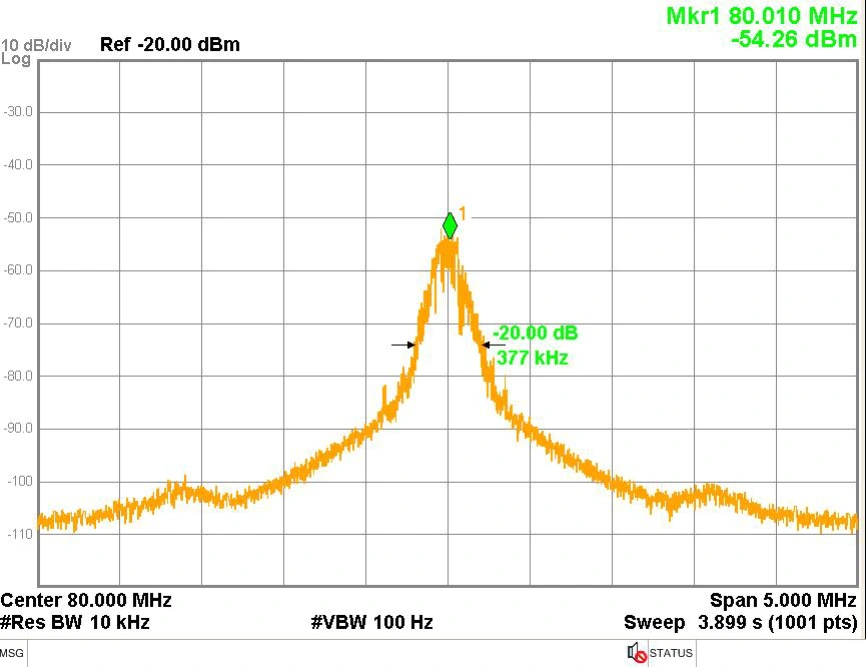

● विशिष्ट लाइनविड्थ: 3dB वर्णक्रमीय लाइनविड्थ≤20 KHz (20dB लाइनविड्थ / 20 के बराबर)

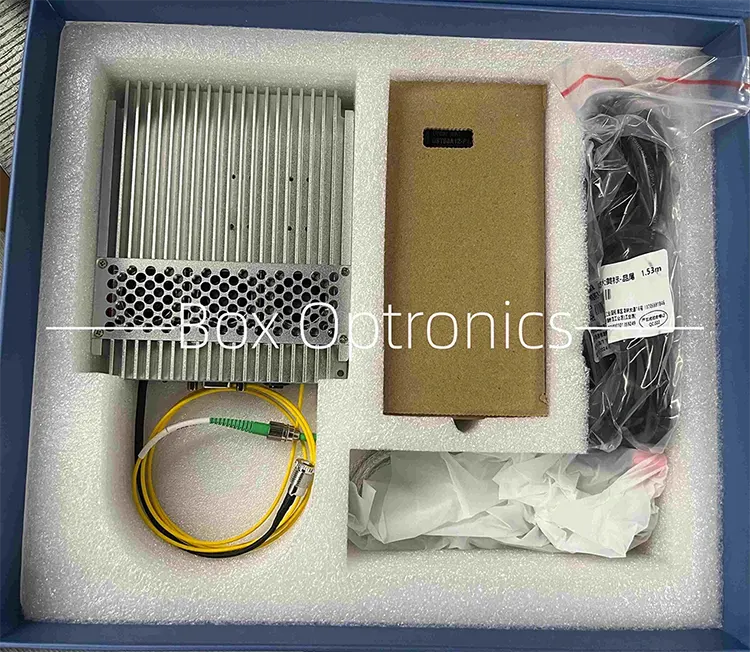

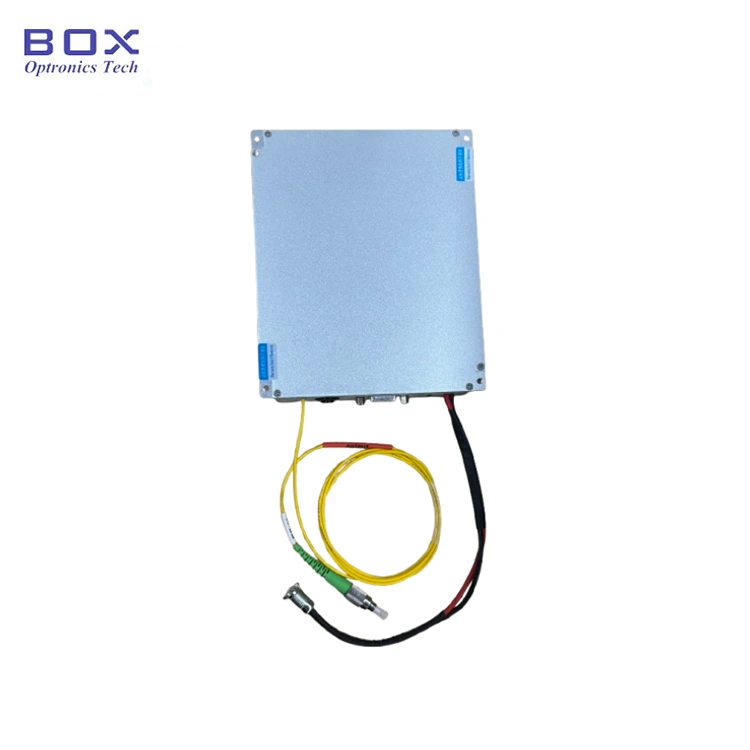

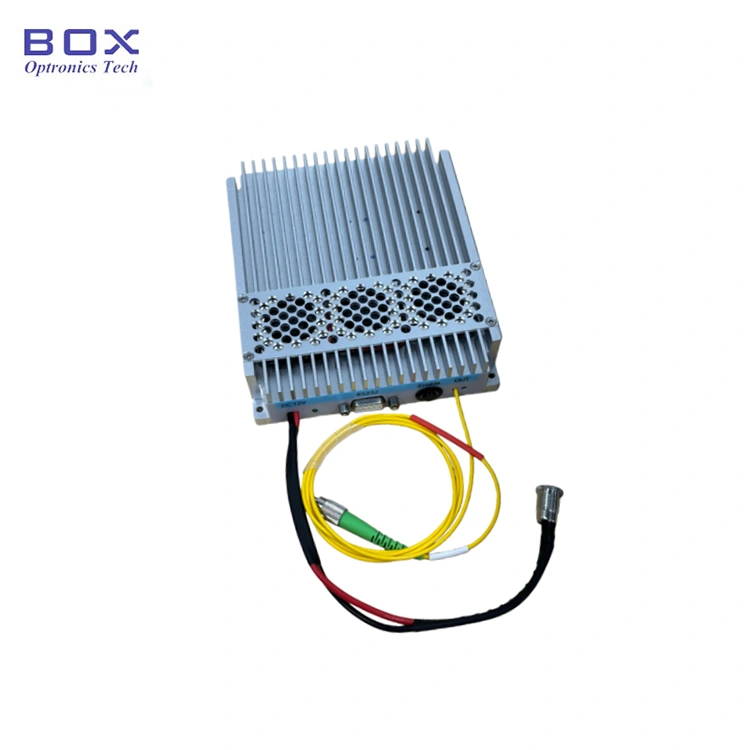

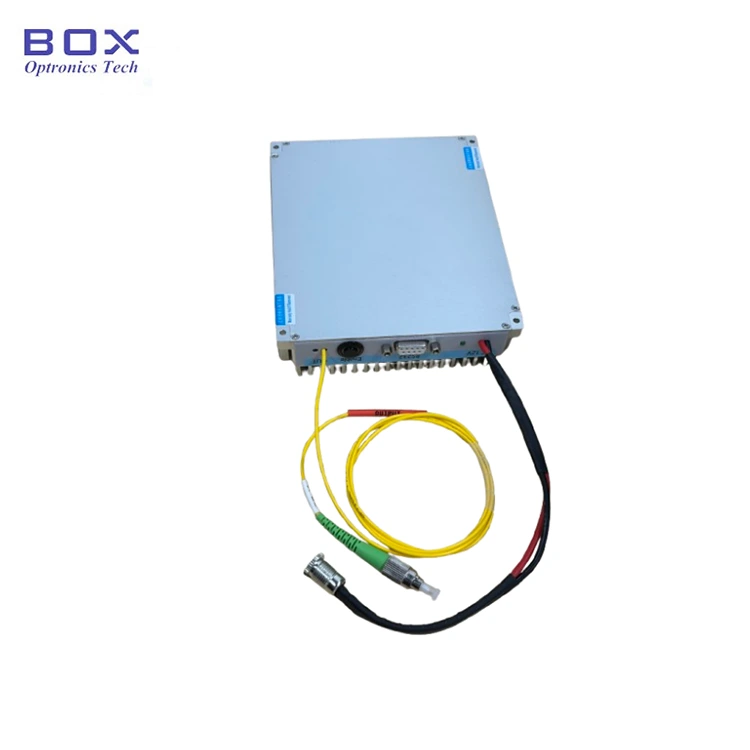

● पैकेजिंग उदाहरण

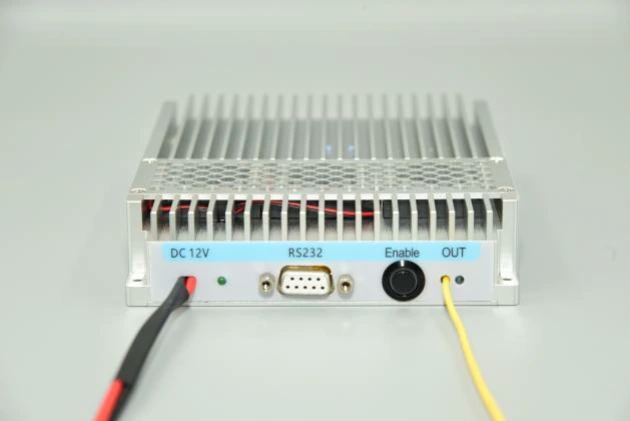

चरण1.उपस्थिति: मॉड्यूल में एक शामिल है पावर कनेक्टर, पावर इंडिकेटर, RS232 संचार इंटरफ़ेस, आउटपुट सक्रियण स्विच, और लेजर आउटपुट फाइबर पोर्ट।
चरण 2. बिजली की आपूर्ति: पावर पोर्ट का उपयोग करता है एक मानक DC5.5×2.1 मिमी इंटरफ़ेस. केवल मूल मिलान वाले पावर एडाप्टर (DC5V या DC12V) का उपयोग करें। अनुचित पावर एडॉप्टर प्रकाश स्रोत को नुकसान पहुंचा सकते हैं। एक यू-आकार की कनेक्टर शक्ति स्विच बिजली आपूर्ति से कनेक्ट करने के लिए केबल अनुरोध पर उपलब्ध है खरीद का समय.
चरण 3. फाइबर ऑप्टिक को कनेक्ट करना जम्पर: फ़ाइबर कनेक्टर से डस्ट कैप हटाएँ, अंतिम भाग का निरीक्षण करें संदूषण या क्षति, और दूसरे से जुड़ने से पहले सफाई सुनिश्चित करें फाइबर उपकरण या परीक्षण उपकरण। उच्च-शक्ति मॉडल के लिए, फ़्यूज़न स्प्लिसिंग है अनुशंसित.
Setp4.मॉड्यूल को होस्ट से कनेक्ट करना कंप्यूटर: मॉड्यूल को कनेक्ट करने के लिए शामिल USB-RS232 सीरियल डेटा केबल का उपयोग करें कंप्यूटर. समर्पित सीरियल ड्राइवर स्थापित करें (द्वारा प्रदान किया गया)। निर्माता) संचार सक्षम करने के लिए। ड्राइवर के बिना, होस्ट सॉफ़्टवेयर मॉड्यूल से कनेक्ट नहीं हो सकता.
चरण5.सॉफ़्टवेयर：द होस्ट सॉफ़्टवेयर आउटपुट पावर को समायोजित करने और लेजर आउटपुट को नियंत्रित करने की अनुमति देता है "सॉफ्टएक्टिव" बटन (नीचे इंटरफ़ेस आरेख देखें)। सॉफ्टवेयर सेट पंप करंट, आउटपुट पावर और तापमान निगरानी स्थिति प्रदर्शित करता है।
चरण 6. विशिष्ट सॉफ़्टवेयर संचालन: जैसा कि चित्र में दिखाया गया है, होस्ट लॉन्च करने के बाद कंप्यूटर सॉफ्टवेयर में सबसे पहले सही सीरियल पोर्ट नंबर का चयन करें "पोर्टलिस्ट" सीरियल पोर्ट सूची, और "ओपनपोर्ट" पर क्लिक करें सीरियल पोर्ट खोलने के लिए बटन। "पावर" और "एलडीटेम्प" विंडोज़ तब मॉड्यूल की वर्तमान आउटपुट पावर और पंप तापमान प्रदर्शित करेगी। "वर्तमान" फ़ील्ड में पंप ड्राइव वर्तमान मान दर्ज करें और क्लिक करें "सेट" बटन. सेटिंग्स प्रभावी होती हैं और प्रकाश स्रोत ऑप्टिकल पावर तभी आउटपुट करता है जब दोनों फिजिकल बटन लाइट चालू करते हैं सॉफ्टवेयर में सोर्स मॉड्यूल और "सॉफ्टएक्टिव" बटन चालू हो गए हैं पर. होस्ट कंप्यूटर सॉफ़्टवेयर का संस्करण क्रमांक सॉफ़्टवेयर से मेल खाना चाहिए उत्पाद परीक्षण रिपोर्ट में निर्दिष्ट संस्करण; सॉफ़्टवेयर संस्करण पाया जा सकता है प्रत्येक उत्पाद की परीक्षण रिपोर्ट में।
चरण 7. पैरामीटर मेमोरी: सॉफ़्टवेयर के माध्यम से कॉन्फ़िगर की गई सेटिंग्स और स्थिति हैं मॉड्यूल में स्वचालित रूप से सहेजा गया आंतरिक स्मृति. यदि पैरामीटर नहीं हैं तो किसी होस्ट कंप्यूटर कनेक्शन की आवश्यकता नहीं है संशोधन की आवश्यकता है.
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
शक्ति समायोज्य (वैकल्पिक) |
फाइबर प्रकार |
आयाम |
|
एनएलएफएल |
-XXXX |
-XX |
-एक्स |
-XX |
-एक्स |
|
संकीर्ण लाइनविथ फाइबर लेजर |
1064: 1064एनएम |
50:50 मेगावाट 100:100 मेगावाट 200:200 मेगावाट 500:500mW 1000:1000mW |
टी: शक्ति समायोज्य |
एसएम:हाय1060 अपराह्न:PM980 |
बी1/बी2:बेंचटॉप एम31/एम70 :मॉड्यूल |
उदाहरण: एनएलएफएल-1064-50-टी-एसएम-एम
(ऑर्डर जानकारी: 1064nm 20kHz अल्ट्रा-नैरो लाइनविड्थ फाइबर लेजर, 50mW आउटपुट पावर, पावर एडजस्टेबल, SM फाइबर, मॉड्यूल पैकेज)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
(3)अन्य
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में 10-15 कार्य दिवस लगते हैं। (यदि कुछ हैं तो) स्टॉक, इसे तेजी से भेजा जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● आउटपुट को बार-बार डालने और अनप्लग करने की अनुशंसा नहीं की जाती है धूल संदूषण से बचने के लिए फाइबर कनेक्टर, जिससे वृद्धि हो सकती है फाइबर कनेक्टर के अंत भाग का सम्मिलन हानि या जलना।
● फ़ाइबर कनेक्टर को लिंट-फ़्री वाइप से साफ़ करें और एक से निरीक्षण करें कनेक्शन से पहले फाइबर एंड-फेस डिटेक्टर। हमेशा फाइबर को कनेक्ट/डिस्कनेक्ट करें अंत-चेहरे की जलन से बचने की शक्ति के बिना। फाइबर ऑप्टिक कनेक्टर होना चाहिए धूल की टोपी से ढका हुआ।
● यदि आउटपुट फाइबर को दूसरे फाइबर से कनेक्ट करने की आवश्यकता है, तो यह है फ़्यूज़न स्पाइसर का उपयोग करने की अनुशंसा की जाती है.
● प्रारंभ करते समय, पहले पुष्टि करें कि पावर स्विच और कुंजी स्विच बंद कर दिए जाते हैं, और फिर बिजली की आपूर्ति कनेक्ट करते हैं। बंद करते समय, सबसे पहले कुंजी स्विच बंद करें, और फिर आउटपुट के बाद बिजली की आपूर्ति काट दें सूचक प्रकाश बुझ जाता है. जब ऐसा हो तो सीधे बिजली की आपूर्ति न काटें प्रकाश स्रोत काम कर रहा है.
● कृपया नमीरोधी, धूलरोधी और पर ध्यान दें संक्षारण रोधी, और इसे सूखी जगह पर रखें।
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
