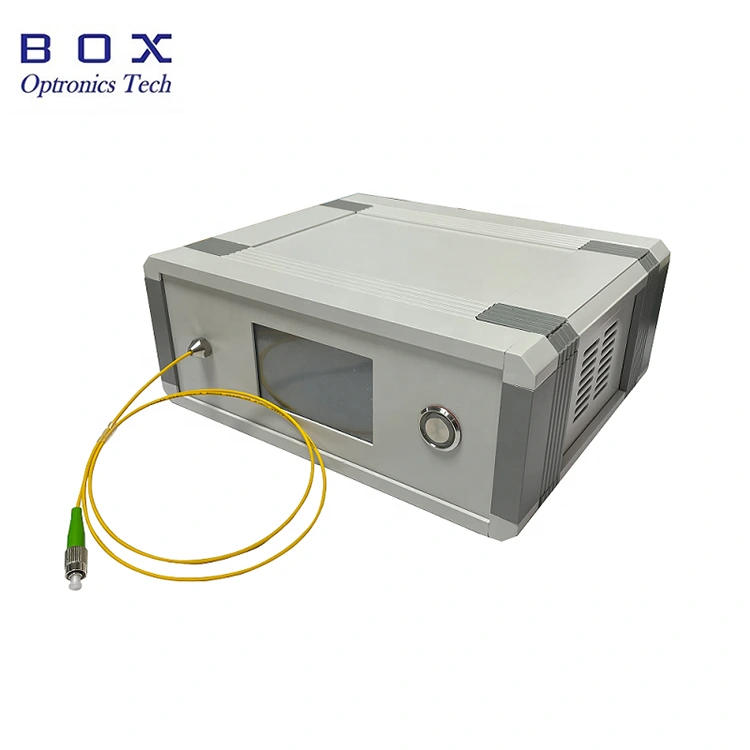

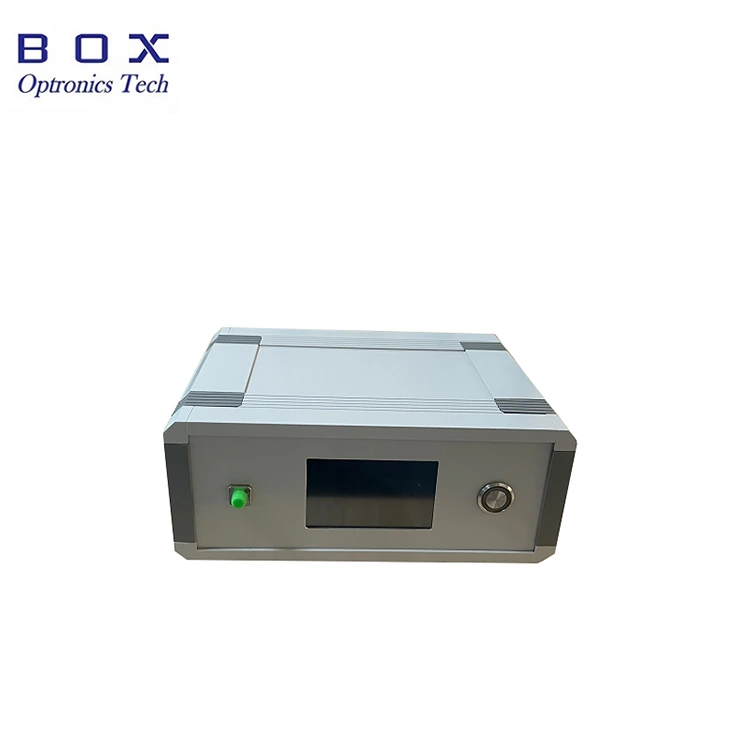

बॉक्स ऑप्ट्रोनिक्स का 1310nm 80mW SLD उच्च शक्ति प्रकाश स्रोत उच्च शक्ति, असाधारण स्थिरता और कम बिजली की खपत प्रदान करने के लिए उन्नत सेमीकंडक्टर लेजर चिप्स और समर्पित एकीकृत सर्किट का उपयोग करता है। यह प्रकाश स्रोत एकल-मोड या ध्रुवीकरण-बनाए रखने वाले फाइबर के माध्यम से मिलकर कम से कम 80 मेगावाट (100 मेगावाट के विशिष्ट मूल्य के साथ) की आउटपुट पावर प्रदान करता है। यह एक टचस्क्रीन इंटरफ़ेस से सुसज्जित है जो प्रकाश स्रोत के वर्तमान और पावर आउटपुट के समायोजन की अनुमति देता है।
|
पैरामीटर |
इकाई |
कीमत |
टिप्पणी |
|
ऑपरेटिंग तरंग दैर्ध्य |
एनएम |
1310 |
±20 |
|
बिजली उत्पादन |
मेगावाट |
न्यूनतम. 80, टाइप. 100 |
अनुकूलन |
|
ऑप्टिकल आइसोलेटर |
डीबी |
साथ |
|
|
अल्पकालिक स्थिरता |
डीबी |
≤±0.02/15 मिनट |
|
|
दीर्घकालिक स्थिरता |
डीबी |
≤±0.05/8 घंटे |
|
|
फाइबर कनेक्टर |
- |
एफसी/एपीसी |
|
|
फाइबर प्रकार |
- |
एसएमएफ-28ई/पीएम फाइबर |
|
|
DIMENSIONS |
मिमी |
195(डब्ल्यू)×220(डी)×120(एच) |
बेंचटॉप |
|
125(डब्ल्यू)×150(डी)×20(एच) |
मॉड्यूल |
||
|
पावर इनपुट |
V |
एसी 110~240V |
बेंचटॉप |
|
डीसी 5वी/4ए |
मॉड्यूल |
||
|
संचार इंटरफेस |
- |
डीबी9 महिला(आरएस232) |
|
|
परिचालन तापमान |
℃ |
-5 ~ +55 |
|
|
भंडारण तापमान |
℃ |
-40 ~ +85 |
|
● उच्च शक्ति: न्यूनतम 80mW, टाइप.100mW।
● शक्ति और वर्णक्रमीय स्थिर;
● एलसीडी टचस्क्रीन, संचालित करने में आसान;
● SMF-28e/PM फाइबर।
● फ़ाइबरऑप्टिकसेंसिंग;
● निष्क्रिय घटक प्रविष्टि हानि परीक्षण;
● गहन चिकित्सा/जैविक इमेजिंग।

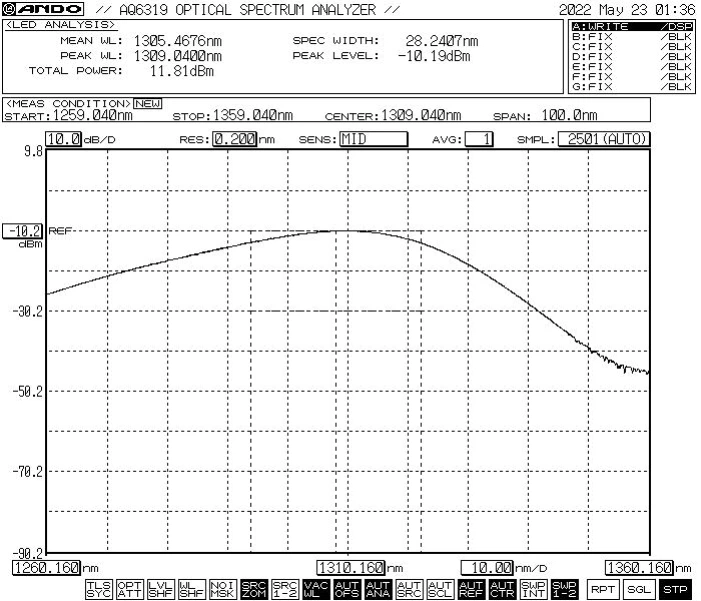

● विशिष्ट स्पेक्ट्रम

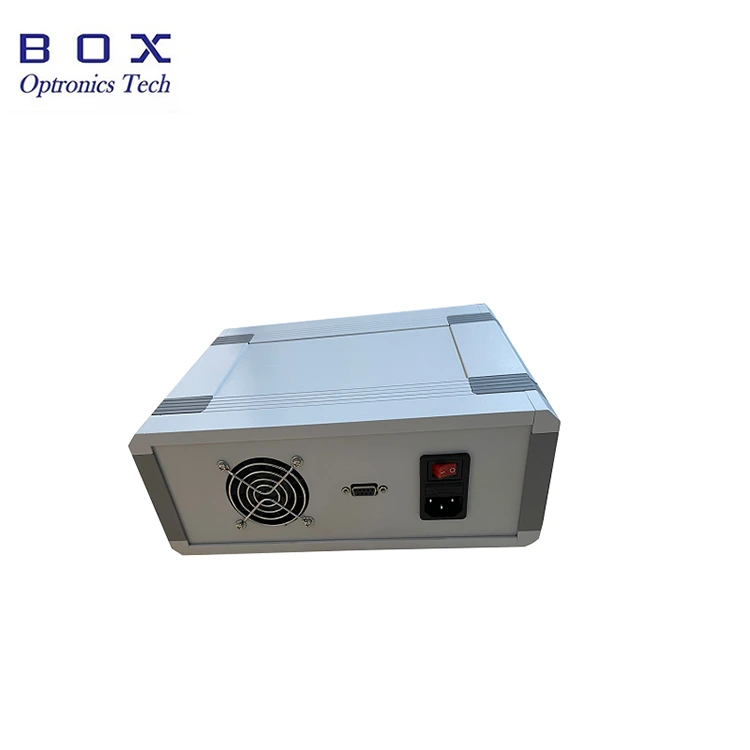

● पीछे का दृश्य: पंखे की कूलिंग, संचार इंटरफ़ेस, पावर स्विच, पावर पोर्ट के साथ।

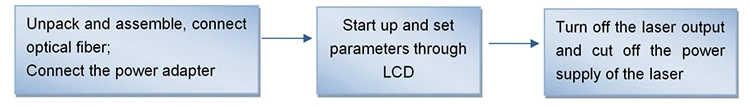

स्टेप 1। खोलना और संयोजन करना:
कृपया असेंबली से पहले जांच लें कि सहायक उपकरण पूरे हैं या नहीं।
चरण दो। बिजली आपूर्ति कनेक्ट करें:
चेसिस बैकप्लेन के पावर कॉर्ड सॉकेट में पावर कॉर्ड डालें और बिजली की आपूर्ति कनेक्ट करें।
चरण3. कनेक्टिंग आउटपुट फाइबर: फाइबर कनेक्टर या फ्लैंज पर डस्ट कैप खोलें, फाइबर के अंत चेहरे की जांच करें, और यह पुष्टि करने के बाद कि कोई प्रदूषण और क्षति नहीं है, परीक्षण के लिए फाइबर को कनेक्ट करें या डिवाइस या पावर मीटर में फाइबर को स्प्लिस करें।
Setp4. प्रकाश स्रोत चालू करें:

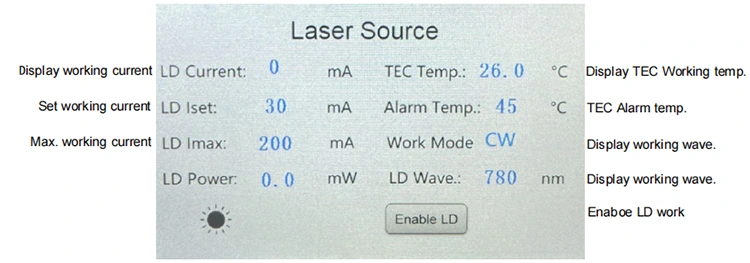

पीछे की ओर पावर स्विच चालू करें। ध्यान दें: इस समय, कार्यशील करंट और पावर मान अंतिम शटडाउन के दौरान निर्धारित पैरामीटर हैं। यदि आपको उन्हें समायोजित करने की आवश्यकता है, तो आप एलसीडी स्क्रीन के माध्यम से उन्हें छू सकते हैं और संशोधित कर सकते हैं। उपयुक्त कार्यशील करंट सेट करने के बाद, "एलडी सक्षम करें" स्विच के माध्यम से लेजर आउटपुट को सक्रिय करें।
चरण5. शट डाउन
उपयोग के बाद, लेजर आउटपुट को बंद करने के लिए फ्रंट पैनल को "एलडी सक्षम करें" बंद करें और पावर स्विच को बंद करें, पावर कॉर्ड को डिस्कनेक्ट करें।
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
योजक |
आयाम |
|
बीएसएलडी |
-XXX |
-XX |
XX |
-XX |
-एक्स |
|
एसएलडी प्रकाश स्रोत |
1310:1310एनएम |
80: 80 मेगावाट 1H:100mW |
एसएम:एसएम फाइबर पीएम:पीएम फाइबर |
एफए:एफसी/एपीसी एसए:एससी/एपीसी अन्य |
एम: मॉड्यूल बी:बेंचटॉप |
उदाहरण के लिए: बीएसएलडी-1310-1एचएसएम-एफए-बी
(ऑर्डर जानकारी: 1310nm 100mW SLD उच्च शक्ति प्रकाश स्रोत, SM फाइबर, FC/APC कनेक्टर, बेंचटॉप पैकेज के साथ)।
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स EXW का उपयोग करने का सुझाव देता है। हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया उत्पादों के लिए शिपिंग लागत का पूर्व भुगतान करें।
(3)अन्य
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि स्टॉक में कुछ है, तो इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● प्रारंभ करते समय, पहले पुष्टि करें कि पावर स्विच और बटन स्विच बंद हैं, और फिर बिजली की आपूर्ति कनेक्ट करें। शट डाउन करते समय, पहले अक्षम एलडी ऑफ स्विच की पुष्टि करें, फिर बटन स्विच बंद करें, और फिर बिजली की आपूर्ति काट दें। जब उपकरण काम कर रहा हो तो सीधे बिजली की आपूर्ति न काटें।
● ऑप्टिकल फाइबर कनेक्टर को कनेक्ट करने से पहले, इसे धूल रहित मिरर पेपर से पोंछ लें, और निरीक्षण के लिए ऑप्टिकल फाइबर एंड फेस डिटेक्टर के साथ सहयोग करना सुनिश्चित करें। सफाई की पुष्टि करने के बाद, इसे फ्लैंज के माध्यम से कनेक्ट करें; लेज़र कनेक्ट होने पर ऑप्टिकल फ़ाइबर कनेक्टर का अंतिम भाग जल सकता है। फ़्लैंज को कनेक्ट करते समय, यह सुनिश्चित किया जाना चाहिए कि कोई प्रकाश संचालन न हो। जब उपयोग में न हो तो कृपया ऑप्टिकल फाइबर कनेक्टर के डस्ट कैप को ढक दें।
● ऑप्टिकल फाइबर कनेक्टर के अंतिम चेहरे को धूल से जलने से बचाने के लिए, फ्रंट पैनल पर ऑप्टिकल फाइबर कनेक्टर को बार-बार प्लग और अनप्लग न करें।
● कृपया नमी प्रतिरोध पर ध्यान दें और इसे सूखी जगह पर रखें।
● वारंटी अवधि:
खरीद से 1 वर्ष के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन। 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
मुफ़्त वारंटी अवधि के दौरान, उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली खराबी के लिए मुफ़्त मरम्मत या प्रतिस्थापन सेवाएँ प्रदान की जाएंगी। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित मामलों में वारंटी अवधि के भीतर मुफ्त मरम्मत सेवाओं से इनकार करने का अधिकार रखता है:
(1) उत्पाद प्राकृतिक कारकों या पर्यावरणीय प्रभावों (बिजली के झटके, धूल) के कारण क्षतिग्रस्त या क्षतिग्रस्त हो गया है;
(2) उपयोगकर्ता के गैर-मानक संचालन के कारण उत्पाद क्षतिग्रस्त हो गया है;
(3) उत्पाद में स्पष्ट रूप से मानव निर्मित क्षति है;
(4) उत्पाद को कंपनी की अनुमति के बिना अलग किया गया, संशोधित किया गया या मरम्मत किया गया;
(5) प्रकाश स्रोत आवास का वारंटी लेबल स्टिकर बदल दिया गया है या अधूरा है;
(6) परिवहन के दौरान उत्पाद क्षतिग्रस्त हो गया है या खो गया है।
