850nm हाई पावर सर्कुलेटर

बॉक्स ऑप्ट्रोनिक्स 850 एनएम हाई पावर सर्कुलेटर की आपूर्ति करता है, जो फाइबर-ऑप्टिक सिस्टम में सटीक प्रकाश दिशा नियंत्रण के लिए डिज़ाइन किया गया एक उच्च प्रदर्शन निष्क्रिय ऑप्टिकल घटक है। यह 3-पोर्ट सर्कुलेटर उत्कृष्ट ऑप्टिकल प्रदर्शन को बनाए रखते हुए गैर-पारस्परिक ट्रांसमिशन को सक्षम बनाता है, ऑप्टिकल सिग्नल को पोर्ट से पोर्ट तक क्रमबद्ध तरीके से रूट करता है।

1.0dB जितनी कम विशिष्ट प्रविष्टि हानि, 25dB विशिष्ट का उच्च अलगाव, और न्यूनतम 45dB की उच्च रिटर्न हानि की विशेषता के साथ, यह सर्कुलेटर उच्च-शक्ति 850nm अनुप्रयोगों के लिए आदर्श है। यह बंदरगाहों पर 500mW/1W/5W/10W तक कुल औसत पावर हैंडलिंग का समर्थन करता है, जो इसे फाइबर लेजर और एम्पलीफायर सिस्टम की मांग के लिए उपयुक्त बनाता है।

780-एचपी फाइबर पिगटेल के साथ एक कॉम्पैक्ट 58×28×26 मिमी पैकेज में रखा गया, 850 एनएम उच्च शक्ति सर्कुलेटर स्थिरता और विश्वसनीय दीर्घकालिक प्रदर्शन प्रदान करता है।

प्रमुख विशेषताऐं

• उच्च अलगाव: 25 डीबी विशिष्ट शिखर अलगाव, न्यूनतम 22 डीबी

• कम प्रविष्टि हानि: 1.0dB सामान्य, 1.5dB अधिकतम

• उच्च रिटर्न हानि: न्यूनतम 45dB (इनपुट/आउटपुट)

• कम ध्रुवीकरण पर निर्भर हानि (पीडीएल): ≤0.15dB

• उच्च पावर हैंडलिंग: 500mW, 1W, 5W, 10W तक

• उच्च शिखर शक्ति क्षमता: <एनएस पल्स ऑपरेशन के लिए 10 किलोवाट

• उच्च क्रॉसस्टॉक दमन: न्यूनतम 45dB

• कॉम्पैक्ट और मजबूत पैकेज डिज़ाइन: 58×28×26 मिमी

• उच्च-शक्ति अनुप्रयोगों के लिए 780-एचपी फाइबर पिगटेल

• उत्कृष्ट विश्वसनीयता और दीर्घकालिक स्थिरता

• 3-पोर्ट गैर-पारस्परिक प्रकाश संचरण

• विस्तृत ऑपरेटिंग तापमान रेंज: +10°C से +50°C

विशिष्ट अनुप्रयोग

• फाइबर ऑप्टिक सेंसिंग सिस्टम

• फाइबर ऑप्टिक उपकरण और परीक्षण उपकरण

• 850 एनएम फाइबर लेजर सिस्टम

• बायोमेडिकल इमेजिंग और ओसीटी सिस्टम

• अनुसंधान एवं विकास प्रयोगशालाएँ

• वितरित फीडबैक (डीएफबी) लेजर सुरक्षा

तकनीकी निर्देश

ऑप्टिकल विशिष्टताएँ (T=25°C)

यांत्रिक और पर्यावरणीय विशिष्टताएँ

*नोट: उपरोक्त विशिष्टताएँ बिना कनेक्टर वाले उपकरणों के लिए हैं। कनेक्टर्स वाले उपकरणों के लिए, हैंडलिंग पावर 1W तक सीमित है, प्रविष्टि हानि 0.3dB अधिक है, रिटर्न हानि 5dB कम है, और विलुप्त होने का अनुपात 2dB कम है।

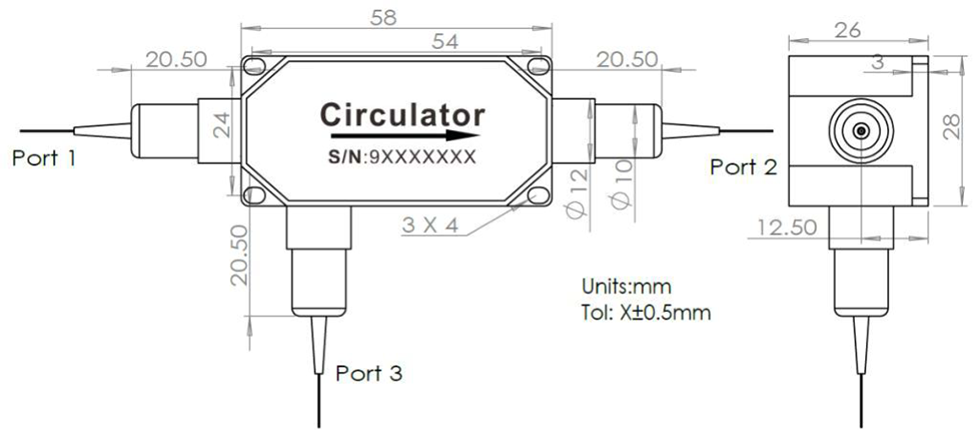

पैकेज आयाम

850 एनएम हाई पावर सर्कुलेटर को निम्नलिखित आयामों (इकाई: मिमी) के साथ एक कॉम्पैक्ट, मजबूत आवास में पैक किया गया है:

• पैकेज का आकार: 58 × 28 × 26 मिमी

• फाइबर पिगटेल के साथ 3-पोर्ट कॉन्फ़िगरेशन

• सुरक्षित स्थापना के लिए 4 माउंटिंग छेद

• सहनशीलता: ±0.5 मिमी

पोर्ट कॉन्फ़िगरेशन

यह 3-पोर्ट ऑप्टिकल सर्कुलेटर 1 → 2 → 3 → 1 अनुक्रम में यूनिडायरेक्शनल ऑप्टिकल सिग्नल रूटिंग को सक्षम बनाता है:

• पोर्ट 1 → पोर्ट 2: कम इंसर्शन लॉस फॉरवर्ड ट्रांसमिशन

• पोर्ट 2 → पोर्ट 3: बैकस्कैटर/परावर्तित सिग्नलों का रूटिंग

• पोर्ट 3 → पोर्ट 1: रिवर्स पथों में उच्च अलगाव बनाए रखते हुए, फॉरवर्ड ट्रांसमिशन सर्कुलेशन लूप को पूरा करता है

डिवाइस दिशात्मक सिग्नल प्रसार और गैर-आसन्न बंदरगाहों के बीच प्रभावी अलगाव सुनिश्चित करने के लिए एक गैर-पारस्परिक ऑप्टिकल डिज़ाइन का उपयोग करता है, जो इसे फाइबर सेंसिंग, लेजर सुरक्षा और ऑप्टिकल माप प्रणालियों के लिए आदर्श बनाता है।

काम के सिद्धांत

850 एनएम उच्च-शक्ति ऑप्टिकल सर्कुलेटर एक निष्क्रिय मल्टी-पोर्ट गैर-पारस्परिक उपकरण है जो ऑप्टिकल सिग्नल को अनुक्रमिक 1 → 2 → 3 → 1 दिशा में रूट करता है, जो फाइबर ऑप्टिक सिस्टम में दिशात्मक सिग्नल प्रबंधन को सक्षम करता है।

यह उपकरण ध्रुवीकरण-निर्भर ऑप्टिकल रूटिंग घटकों के साथ संयुक्त फैराडे रोटेशन प्रभाव पर आधारित है।

काम के सिद्धांत:

फैराडे रोटेटर: प्रसार दिशा से स्वतंत्र, एक निश्चित गैर-पारस्परिक ध्रुवीकरण रोटेशन (आमतौर पर 45°) प्रस्तुत करता है

•ध्रुवीकरण रूटिंग ऑप्टिक्स: ध्रुवीकरण स्थिति पर आधारित प्रत्यक्ष ऑप्टिकल सिग्नल

गैर-पारस्परिक संचरण: रिवर्स प्रसार पथों के बीच उच्च अलगाव के साथ दिशात्मक सिग्नल रूटिंग सुनिश्चित करता है

महत्वपूर्ण कार्यों:

•आगे और पीछे फैलने वाले ऑप्टिकल संकेतों को अलग करता है

•लेज़र स्रोतों को पश्च-प्रतिबिंबों से बचाता है

•फाइबर ऑप्टिक सेंसिंग और लेजर सिस्टम में द्विदिशात्मक संचालन को सक्षम बनाता है

•माप और सेंसिंग आर्किटेक्चर में सिग्नल रूटिंग का समर्थन करता है

बॉक्स ऑप्ट्रोनिक्स क्यों चुनें?

•शिपमेंट से पहले 100% परीक्षण के साथ सख्त गुणवत्ता नियंत्रण

स्थिर थोक वितरण क्षमता के साथ प्रतिस्पर्धी मूल्य निर्धारण

तरंग दैर्ध्य, पावर, फाइबर और कनेक्टर्स के लिए लचीले अनुकूलन विकल्प

•7×24 घंटे तकनीकी सहायता और तेज़ प्रतिक्रिया

•नमूना परीक्षण मूल्यांकन के लिए उपलब्ध है

•डीएचएल, यूपीएस और फेडेक्स एक्सप्रेस डिलीवरी के साथ वैश्विक शिपिंग

आदेश की जानकारी

मॉडल नामकरण

एचपीसीआईआर - एक्सएक्स - एक्स - एक्स - एक्स - एक्स - एक्सएक्स - एक्सएक्स

उदाहरण: एचपीसीआईआर - 850 - 1 - 1 - 1 - 0 - 10 - एफए

850 एनएम हाई पावर सर्कुलेटर, 780-एचपी फाइबर, 900μm ढीली ट्यूब, 1 मीटर फाइबर लंबाई, 58x28x26 मिमी पैकेज, 10W हैंडलिंग पावर, एफसी/एपीसी कनेक्टर

उपलब्ध अनुकूलन विकल्प

•केंद्र तरंग दैर्ध्य: 830 एनएम, 850 एनएम, अनुरोध पर अन्य तरंग दैर्ध्य उपलब्ध हैं

•पावर रेटिंग: 500mW, 1W, 5W, 10W, कस्टम डिज़ाइन के लिए उच्च शक्ति उपलब्ध है

•फाइबर प्रकार: 780-एचपी, अन्य विशेष फाइबर

•फाइबर लंबाई: 0.5 मीटर, 0.8 मीटर, 1 मीटर, 1.5 मीटर, 2 मीटर (कस्टम लंबाई उपलब्ध)

•पिगटेल प्रकार: 250μm नंगे फाइबर, 900μm ढीली ट्यूब, 3.0 मिमी ढीली ट्यूब

•कनेक्टर प्रकार: एफसी/यूपीसी, एफसी/एपीसी, एससी/एपीसी, एलसी/एपीसी, या कस्टम कनेक्टर

•पैकेज का आकार: मानक 58x28x26 मिमी या कस्टम पैकेज आयाम

•4-पोर्ट सर्कुलेटर कॉन्फ़िगरेशन अनुरोध पर उपलब्ध है

कस्टम आवश्यकताओं के लिए, कृपया हमारी बिक्री टीम से संपर्क करें।

डेटाशीट और परीक्षण रिपोर्ट

प्रत्येक 850 एनएम हाई पावर सर्कुलेटर को मापे गए प्रदर्शन मापदंडों का दस्तावेजीकरण करने वाली एक व्यापक परीक्षण रिपोर्ट के साथ भेजा जाता है। डेटाशीट पीडीएफ फ़ाइल में विस्तृत विनिर्देश और प्रदर्शन वक्र शामिल हैं।

•प्रत्येक इकाई के साथ व्यक्तिगत परीक्षण रिपोर्ट शामिल है

डेटा शीट

कोटेशन और भुगतान की शर्तें

उद्धरण शर्तें

•EXW (एक्स वर्क्स): यदि आपके पास DHL/UPS/FedEx खाता है तो अनुशंसित। हम आपके खाते का उपयोग करके जहाज भेजते हैं; हमारे द्वारा कोई शिपिंग लागत नहीं ली जाती है।

•डीएपी (स्थान पर वितरित): यदि आपके पास कूरियर खाता नहीं है, तो हम प्रीपेड माल ढुलाई के साथ शिपिंग की व्यवस्था कर सकते हैं।

•अन्य शर्तें: चर्चा के लिए कृपया हमसे संपर्क करें।

भुगतान की शर्तें

•PayPal: नमूनों और छोटे ऑर्डरों के लिए तेज़ और सुरक्षित भुगतान

•टी/टी (बैंक ट्रांसफर): सामान्य उत्पादन ऑर्डर के लिए मानक भुगतान विधि

अलीबाबा ट्रेड एश्योरेंस: खरीदार की गारंटी के साथ ऑनलाइन लेनदेन के लिए सुरक्षित ऑर्डर सुरक्षा

•लचीली भुगतान शर्तें: दीर्घकालिक या रणनीतिक भागीदारों के लिए बातचीत योग्य

समय सीमा

•मानक उत्पादन: ~10-15 कार्य दिवस

•कस्टम कॉन्फ़िगरेशन: 15-20 कार्य दिवस

•वॉल्यूम ऑर्डर: कृपया उत्पादन कार्यक्रम के लिए संपर्क करें

•अंतर्राष्ट्रीय शिपिंग: ~3-5 कार्य दिवस (डीएचएल/यूपीएस/फेडएक्स एक्सप्रेस)

•शीघ्र सेवा: अनुरोध पर उपलब्ध

ऑपरेशन नोट्स और हैंडलिंग

ईएसडी सुरक्षा

जबकि ऑप्टिकल सर्कुलेटर निष्क्रिय उपकरण हैं, प्रदर्शन और विश्वसनीयता बनाए रखने के लिए उचित संचालन की आवश्यकता होती है।

•साफ, धूल रहित सतह पर काम करें

•फाइबर के सिरे को सीधे छूने से बचें

•उपयोग में न होने पर कनेक्टर्स पर डस्ट कैप रखें

•हैंडलिंग और इंस्टालेशन के दौरान उचित ईएसडी सुरक्षा का उपयोग करें

फाइबर हैंडलिंग

•फाइबर को अत्यधिक मोड़ने से बचें

•फाइबर पिगटेल को खींचें या मोड़ें नहीं

•कनेक्शन से पहले फाइबर कनेक्टर्स को साफ करें

•जब कनेक्टर उपयोग में न हो तो हमेशा डस्ट कैप का उपयोग करें

•उपयोग से पहले क्षति के लिए फ़ाइबर के सिरे का निरीक्षण करें

पावर हैंडलिंग संबंधी विचार

•सुनिश्चित करें कि कुल इनपुट पावर रेटेड अधिकतम से अधिक न हो

•ओवरलोड से बचने के लिए उचित बिजली निगरानी का उपयोग करें

•उच्च शक्ति स्तरों पर उचित ताप अपव्यय की अनुमति दें

•उच्च शक्ति के निरंतर संचालन के लिए हीट सिंक पर माउंट करें

नोट: कनेक्टर से सुसज्जित उपकरणों में पावर हैंडलिंग कम हो गई है (अधिकतम 1W)

•अचानक बिजली की बढ़ोतरी से बचें जो अधिकतम बिजली रेटिंग से अधिक हो सकती है

इंस्टालेशन और माउंटिंग

•4 माउंटिंग छेदों का उपयोग करके सर्कुलेटर को सुरक्षित रूप से माउंट करें

•अतिरिक्त हानि को कम करने के लिए उचित संरेखण सुनिश्चित करें

•फाइबर झुकने की त्रिज्या के लिए पर्याप्त जगह दें

विश्वसनीयता के लिए निर्दिष्ट तापमान सीमा के भीतर काम करें (+10°C से +50°C)

•फाइबर पिगटेल पर यांत्रिक तनाव से बचें

•सही सिग्नल रूटिंग के लिए उचित पोर्ट ओरिएंटेशन सुनिश्चित करें
