1. का परिचय 1064nm मल्टीमोड फाइबर हाई-पावर पंप स्रोत
2. तकनीकी विशिष्टताएँ
3. उत्पाद सुविधाएँ
4. विशिष्ट अनुप्रयोग
5. मानक सहायक उपकरण
6. सुरक्षित संचालन गाइड
7. आदेश देने की जानकारी
8. डेटाशीट
9. कोटेशन की शर्तें और भुगतान
10. नेतृत्व समय
11. ऑपरेशन नोट्स और रख-रखाव
12. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

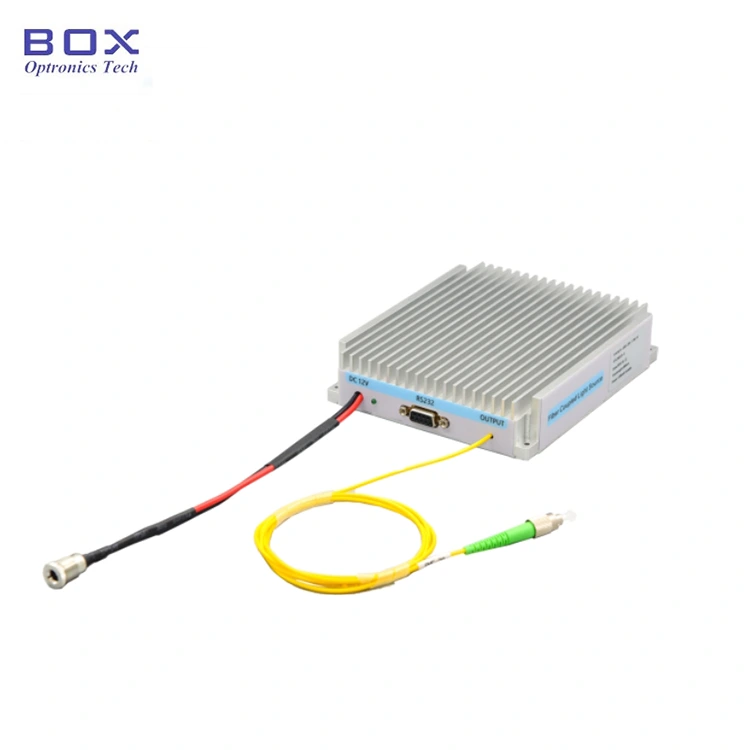

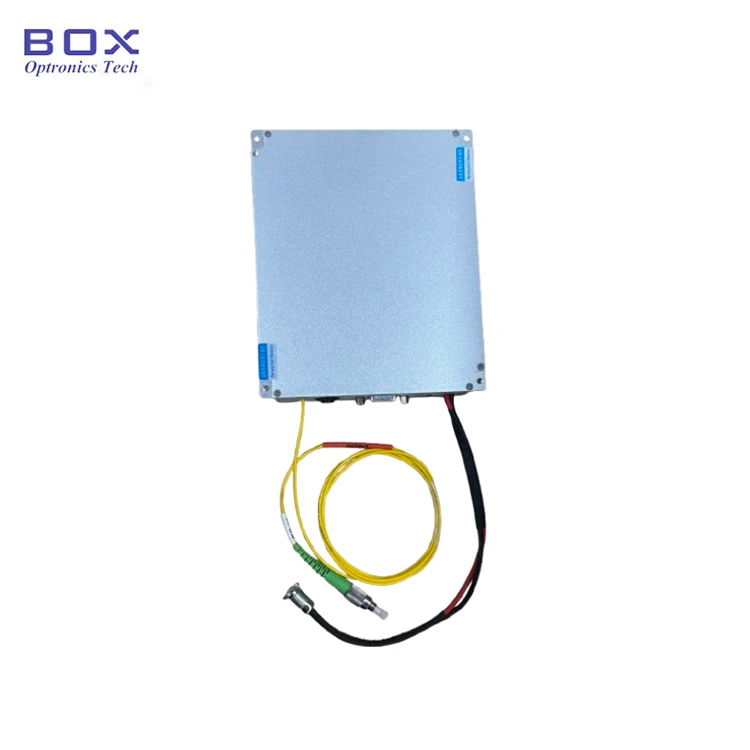

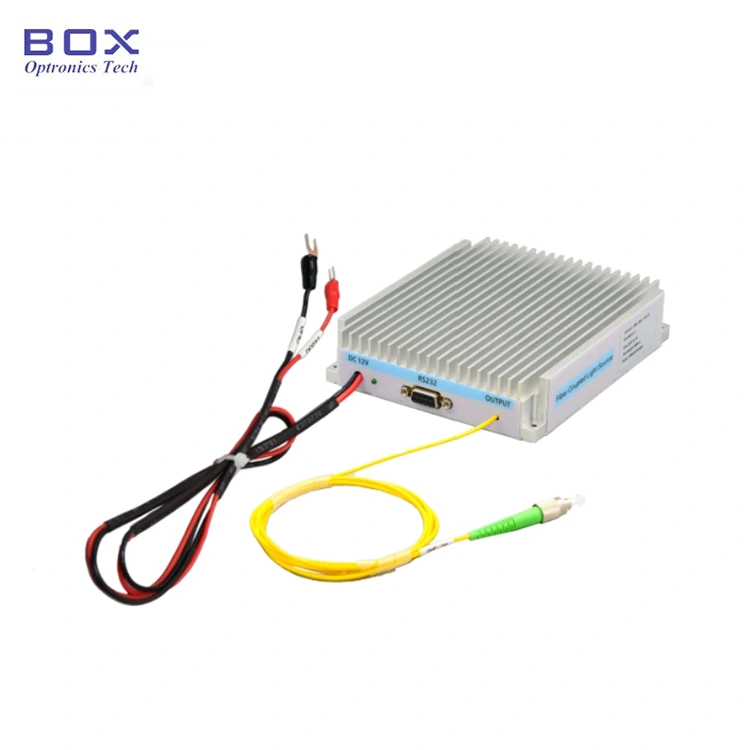

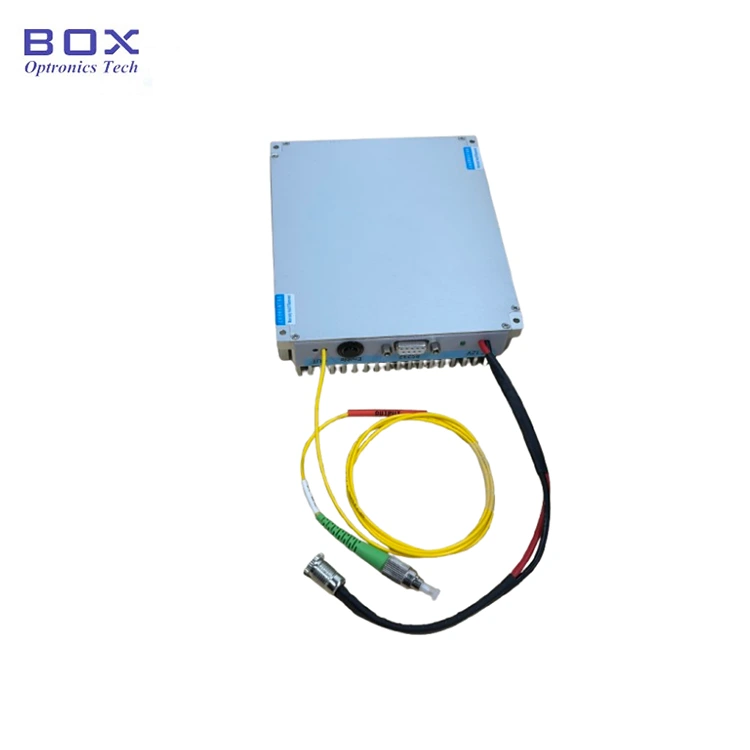

1064nm उच्च-शक्ति लेजर स्रोत पर आधारित है उच्च-प्रदर्शन अर्धचालक लेजर चिप, 105/125um फाइबर-युग्मित आउटपुट के साथ, और एक निरंतर-वर्तमान ड्राइविंग सर्किट सुरक्षित और स्थिर सुनिश्चित करने के लिए डिज़ाइन किया गया है लेजर का संचालन. फाइबर लेजर पंपिंग में अनुप्रयोगों के लिए उपयुक्त, बायोमेडिसिन, इत्यादि। लंबे समय तक उपयोग के दौरान इस पर ध्यान देना चाहिए लेजर स्रोत का ताप अपव्यय।
|
पैरामीटर |
इकाई |
न्यूनतम. |
प्रकार. |
अधिकतम. |
टिप्पणियाँ |
|
ऑपरेटिंग तरंग दैर्ध्य |
एनएम |
1054 |
1064 |
1074 |
|
|
बिजली उत्पादन |
W |
8 |
9 |
|
|
|
20 |
25 |
|
|
||
|
45 |
50 |
|
|
||
|
संचालन विधा |
- |
सीडब्ल्यू |
|
||
|
शक्ति अस्थिरता |
डीबी |
≤±0.02 (15 मिनट); ≤±0.05 (8 घंटे) |
≤±0.5%; ≤±1.2% |
||
|
फाइबर प्रकार |
- |
105/125 |
0.22NA |
||
|
फाइबर कनेक्टर |
- |
एफसी/पीसी या एसएमए |
|
||
|

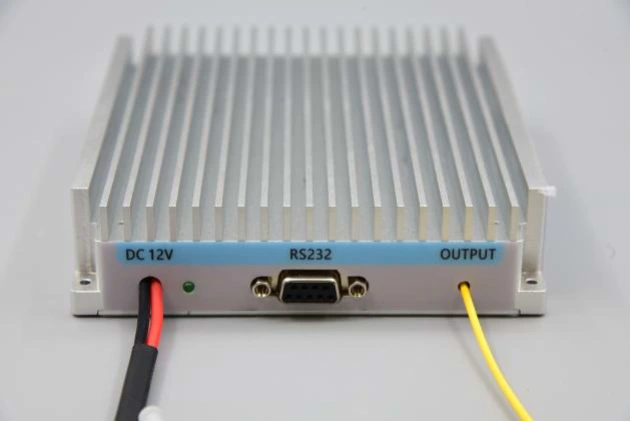

संचार इंटरफेस |
- |
डीबी9 महिला(आरएस232) |
|
||
|
आयाम |
मिमी |
125(एल)×150(डब्ल्यू)×31(एच) |
मॉड्यूल |
||
|
आयाम |
मिमी |
195(डब्ल्यू)×220(डी)×120(एच) |
बेंचटॉप |
||
|
बिजली की आपूर्ति |
ग्राम रक्षा समिति |
12वी/15ए |
मॉड्यूल |
||
|
बिजली की आपूर्ति |
वीएसी |
100-240वीएसी |
बेंचटॉप |
||
|
संचालन तापमान। |
℃ |
+15 ~ +50 |
|
||
|
भंडारण तापमान |
℃ |
-30 ~ +70 |
|
||
● उच्च स्थिरता;
● ऊँचा आउटपुट पावर;
● मॉड्यूल पैकेज के साथ आसान एकीकरण के लिए संचार निगरानी;
● FC/UPC या SMA905 कनेक्टर प्रदान करें।
● फाइबर लेजर पम्पिंग;
● बायोमेडिसिन;
● सामग्री लेजर प्रसंस्करण।
● मानक सहायक उपकरण
|
|
सामान |
मात्रा |
|
1 |
पंप स्रोत (मॉड्यूल होस्ट) |
1 |
|
2 |
USB-RS232 DB9 डेटा केबल |
1 |
|
3 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
4 |
उत्पाद परीक्षण रिपोर्ट |
1 |
चरण 1. अनपैकिंग: असेंबली से पहले जांच लें क्या पंप स्रोत मॉड्यूल, यूएसबी डेटा सहित सभी सहायक उपकरण पूर्ण हैं केबल, पावर एडॉप्टर, परीक्षण रिपोर्ट, आदि।
चरण 2. बिजली की आपूर्ति: एक डीसी से जुड़ा हुआ स्विचिंग बिजली आपूर्ति या एक विनियमित बिजली आपूर्ति जो उनकी शक्ति को पूरा करती है आपूर्ति आवश्यकताएँ. केवल मूल मिलान वाले पावर एडाप्टर (DC12V) का उपयोग करें। अनुचित पावर एडॉप्टर प्रकाश स्रोत को नुकसान पहुंचा सकते हैं। (पावर एडॉप्टर की आपूर्ति की गई स्थानीय वोल्टेज मानकों के अनुसार।)
चरण 3. आउटपुट फाइबर कनेक्ट करना: खोलें फ़ाइबर कनेक्टर या फ़्लैंज पर डस्ट कैप लगाएं, फ़ाइबर के अंतिम भाग की जांच करें, और फ़ाइबर को कनेक्ट करें या फ़ाइबर को परीक्षण किए जाने वाले उपकरण या बिजली मीटर से जोड़ें यह पुष्टि करने के बाद कि कोई प्रदूषण और क्षति नहीं है।
Setp4.होस्ट कंप्यूटर से कनेक्ट करें: उपयोग करें 1064nm मल्टीमोड फाइबर हाई-पावर को कनेक्ट करने के लिए USB-RS232 DB9 डेटा केबल पंप स्रोत और कंप्यूटर; कंप्यूटर को पहले एक समर्पित स्थापित करना होगा USB-RS232 सीरियल पोर्ट डेटा केबल की पहचान करने के लिए सीरियल पोर्ट ड्राइवर, अन्यथा होस्ट कंप्यूटर सॉफ़्टवेयर और प्रकाश स्रोत मॉड्यूल सही ढंग से नहीं हो सकते जुड़ा और संचार किया गया। कृपया ड्राइवर के लिए बॉक्स ऑप्ट्रोनिक्स से पूछें।
चरण 5. नियंत्रण सॉफ्टवेयर: बॉक्स ऑप्ट्रोनिक्स सीरियल कमांड या पीसी सॉफ्टवेयर प्रदान करता है 1064nm मल्टीमोड फाइबर के LD करंट और LD तापमान को नियंत्रित करें उच्च शक्ति पंप स्रोत। सही पोर्ट चुनें, करंट सेट करें और तापमान, फिर खुले बटन पर क्लिक करें। (क्षति को रोकने के लिए, ड्राइव को तेज़ करें आरंभिक ऑपरेशन में करंट धीरे-धीरे। तुरंत पूरा करंट न लगाएं।)
चरण 6. उपयोग के बाद, बंद करें बटन पर क्लिक करें, बिजली की आपूर्ति बंद करें और डिस्कनेक्ट करें फाइबर कनेक्शन.
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
योजक |
पैकेट |
|
बीएफएल |
-XXXX |
-XX |
XX |
-XX |
-एक्स |
|
पम्प लेजर स्रोत |
1064: 1064एनएम |
8: 8W 20:20W 45:45W |
M1:105/125um M2:200/220um अन्य |
एफयू:एफसी/यूपीसी एसएमए:एसएमए905 अन्य |
एम: मॉड्यूल बी: बेंचटॉप |
उदाहरण के लिए: BFL-1064-20M1 -FU-M
(ऑर्डर जानकारी: 1064nm मल्टीमोड फाइबर हाई-पावर पंप स्रोत, 20W आउटपुट पावर, 105/125um 0.22NA फाइबर, FC/UPC कनेक्टर, मॉड्यूल पैकेज के साथ)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 15 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।

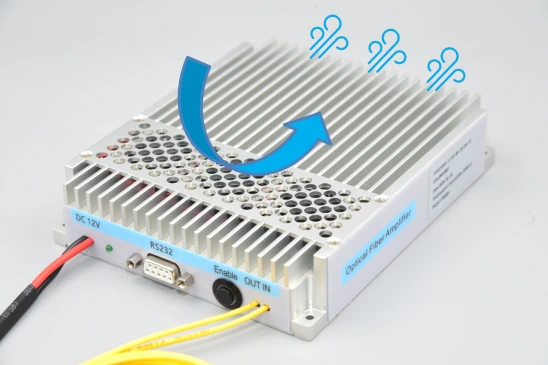

● लंबे समय तक उपयोग के दौरान गर्मी पर ध्यान देना चाहिए लेजर स्रोत का अपव्यय. लेज़र स्रोत को ताप पर स्थिर किया जाना चाहिए सिंको और पंखे से ठंडा करो।
● फ़ाइबर कनेक्टर के साथ लेज़र स्रोत का उपयोग करने से पहले, यह आवश्यक है यह सुनिश्चित करने के लिए कि फाइबर ऑप्टिक कनेक्टर का अंतिम चेहरा साफ है फ़ाइबर ऑप्टिक प्लग का जलना, जो मुफ़्त वारंटी के अंतर्गत नहीं आता है।
● सुनिश्चित करें कि क्षेत्र में हर कोई उचित लेजर सुरक्षा पहन रहा है लेजर द्वारा उत्पन्न विकिरण से बचाने के लिए चश्मा। ऐसा माना जाता है ऑपरेटर लेजर ऑपरेशन में शामिल खतरों से परिचित है और लेजर सुरक्षा प्रथाएँ।
● जब उपकरण उपयोग में होता है, तो उपकरण कई वाट के ऑप्टिकल उत्सर्जित कर सकता है विकिरण. यह आंखों की सुरक्षा के लिए खतरा और संभावित ताप स्रोत दोनों प्रस्तुत करता है ज्वलनशील पदार्थों को प्रज्वलित करना।
● ऑप्टिकल विकिरण को पकड़ने के लिए पर्याप्त बीम स्टॉप स्थापित करें फाइबर अंत. सुनिश्चित करें कि आउटपुट उचित बीम स्टॉप पर निर्देशित है इच्छित लक्ष्य.
● डिवाइस पर लागू करंट को हमेशा शून्य से रैंप करें वांछित स्तर. डायोड बंद करते समय इस प्रक्रिया को उलट दें।
● विनिर्देश से ऊपर की शक्तियों और तापमान पर संचालन होगा डिवाइस की उम्र बढ़ने में तेजी लाता है और डिवाइस को नष्ट कर सकता है।
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
