सेमीकंडक्टर लेजर का आविष्कार 1962 में किया गया था और 1970 में डबल हेटरोस्ट्रक्चर के साथ निरंतर-तरंग संचालन हासिल किया, जो ऑप्टिकल संचार के लिए मुख्य प्रकाश स्रोत बन गया। InGaAsP/InP प्रणाली 1300/1550 एनएम कम-नुकसान संचार बैंड का समर्थन करती है, और MOCVD मुख्यधारा निर्माण तकनीक बन गई है।
एक अर्धचालक लेजरइसमें एक लाभ माध्यम और एक फैब्री-पेरोट अनुनादक शामिल होता है। वाहक इंजेक्शन द्वारा जनसंख्या व्युत्क्रमण का एहसास होता है, और उत्तेजित उत्सर्जन द्वारा लेजर उत्पन्न होता है। अनुदैर्ध्य मोड रिक्ति गुहा की लंबाई से निर्धारित होती है, और मोड लॉकिंग के लिए कई अनुदैर्ध्य मोड के चरण सिंक्रनाइज़ेशन की आवश्यकता होती है
एक व्यापक क्षेत्र लेजर का योजनाबद्ध

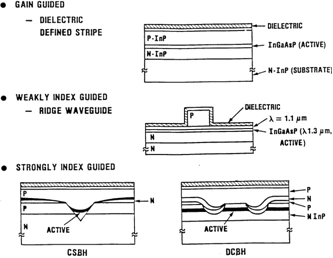

InGaAsP/InP सामग्री प्रणाली का उपयोग करते हुए कई लेजर डिज़ाइन।
1300-1600 एनएम को कवर करने वाले संचार बैंड के लिए InGaAsP/InP सामग्री प्रणाली को अपनाया गया है। एमओसीवीडी एपिटैक्सियल विकास उच्च-परिशुद्धता जाली मिलान प्राप्त करता है, जो वाणिज्यिक लेजर के लिए मुख्य निर्माण योजना है।
थ्रेशोल्ड करंट तापमान के साथ तेजी से बढ़ता है, और विशिष्ट तापमान T₀ तापमान स्थिरता को दर्शाता है। उच्च गति मॉड्यूलेशन कम क्षमता और मजबूत सूचकांक-निर्देशित संरचनाओं पर निर्भर करता है।
सेमीकंडक्टर लेज़रों में छोटे आकार और उच्च विश्वसनीयता होती है, जो ऑप्टिकल संचार, पंप स्रोतों, प्रिंटिंग और सेंसिंग के लिए मुख्य प्रकाश स्रोत के रूप में कार्य करते हैं, अल्ट्राफास्ट मोड-लॉक सिस्टम के लघुकरण और एकीकरण का समर्थन करते हैं।
