840nm 10mW 35nm BW SLD डायोड

विषयसूची

1. 840nm 10mW 35nm BW SLD डायोड का परिचय

2. तकनीकी विशिष्टताएँ

3. उत्पाद सुविधाएँ

4. विशिष्ट अनुप्रयोग

5. पैकिंग उदाहरण

6. आदेश देने की जानकारी

7. डेटाशीट और टेस्टशीट

8. कोटेशन और भुगतान की शर्तें

9. नेतृत्व समय

10. ऑपरेशन नोट्स

11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

उत्पाद परिचय

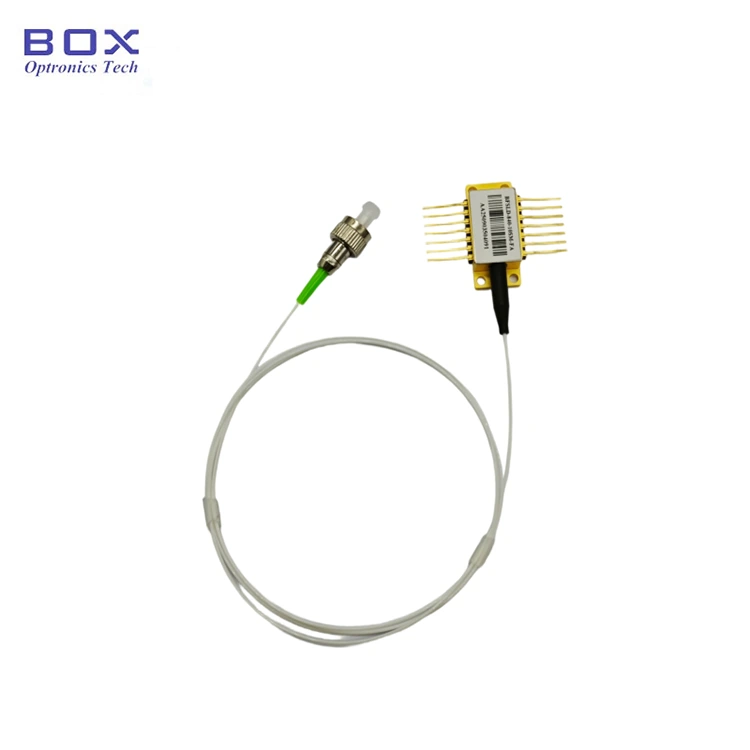

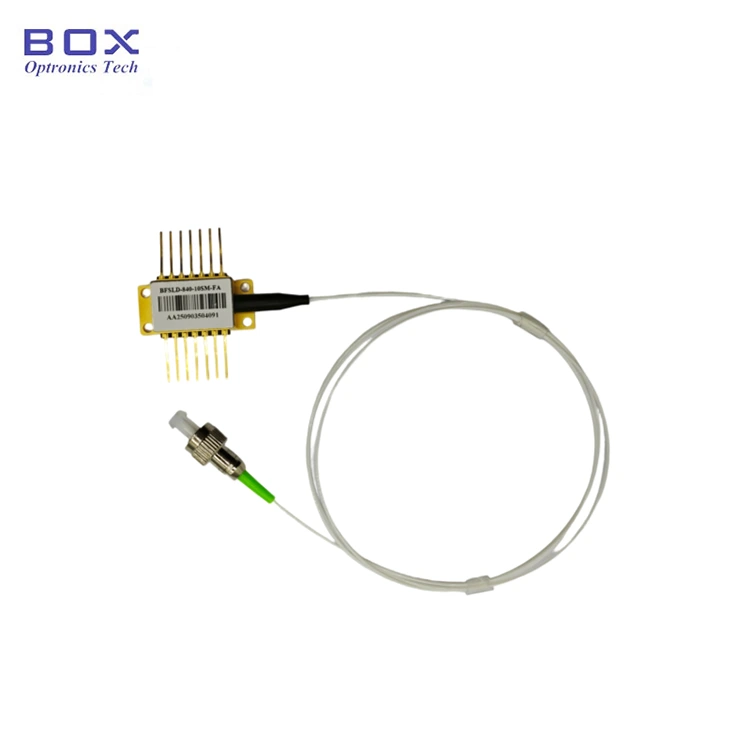

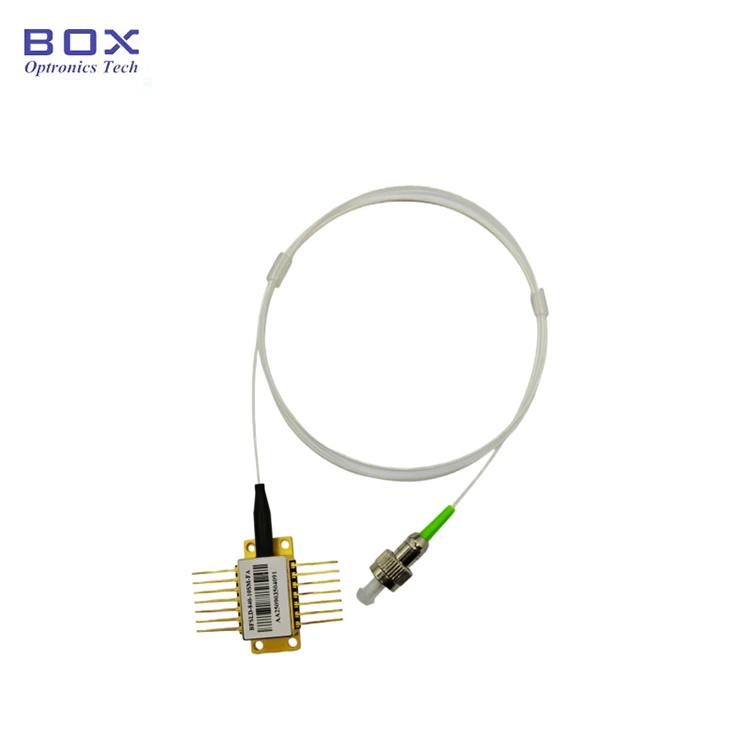

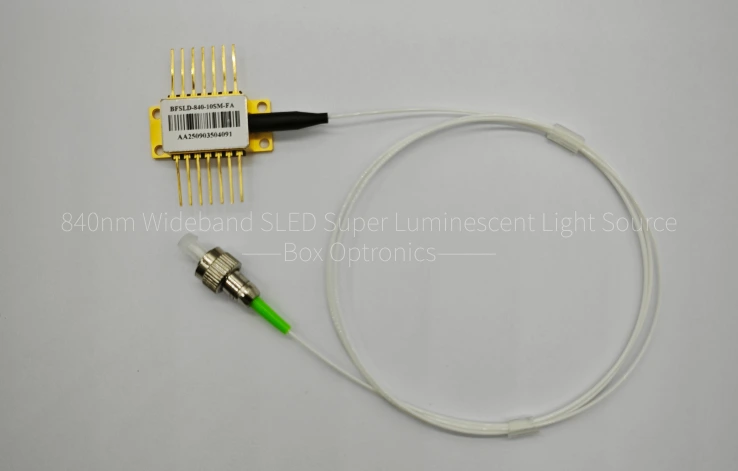

यह 14-पिन बटरफ्लाई पैकेज के साथ 840nm वाइडबैंड SLED सुपर ल्यूमिनसेंट डायोड है। इसमें 10mW तक आउटपुट पावर, 35nm 3dB बैंडविड्थ से अधिक की सुविधा है, और एक स्थिर और सुचारू स्पेक्ट्रम के लिए TEC और थर्मिस्टर को एकीकृत करता है। ऑप्टिकल कोहेरेंस टोमोग्राफी (OCT) के लिए उपयुक्त। यदि पिनों को टांका लगाने की आवश्यकता है, तो टांका लगाने का तापमान 260°C से अधिक नहीं होना चाहिए, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए।

उत्पाद विशिष्टताएँ

उत्पाद की विशेषताएँ

● एसएम फाइबर या पीएम फाइबर बेनी;

● 10mW तक उच्च आउटपुट पावर;

● टीईसी के साथ 14-पिन बीटीएफ पैकेज।

उत्पाद अनुप्रयोग

● फाइबर ऑप्टिक जाइरोस्कोप;

● प्रयोगशाला वाइडबैंड प्रकाश स्रोत और ऑप्टिकल परीक्षण;

● ऑप्टिकल कोहेरेंस टोमोग्राफी (OCT) और मेडिकल इमेजिंग उपकरण।

उत्पाद विवरण

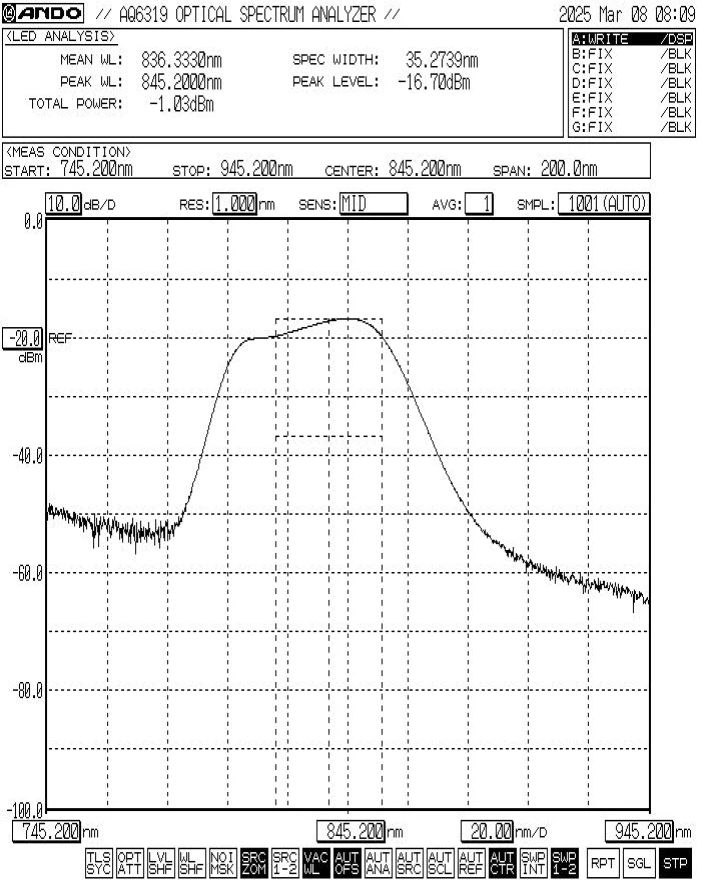

● विशिष्ट स्पेक्ट्रम: -3dB बैंडविड्थ न्यूनतम 30nm / Typ.35nm

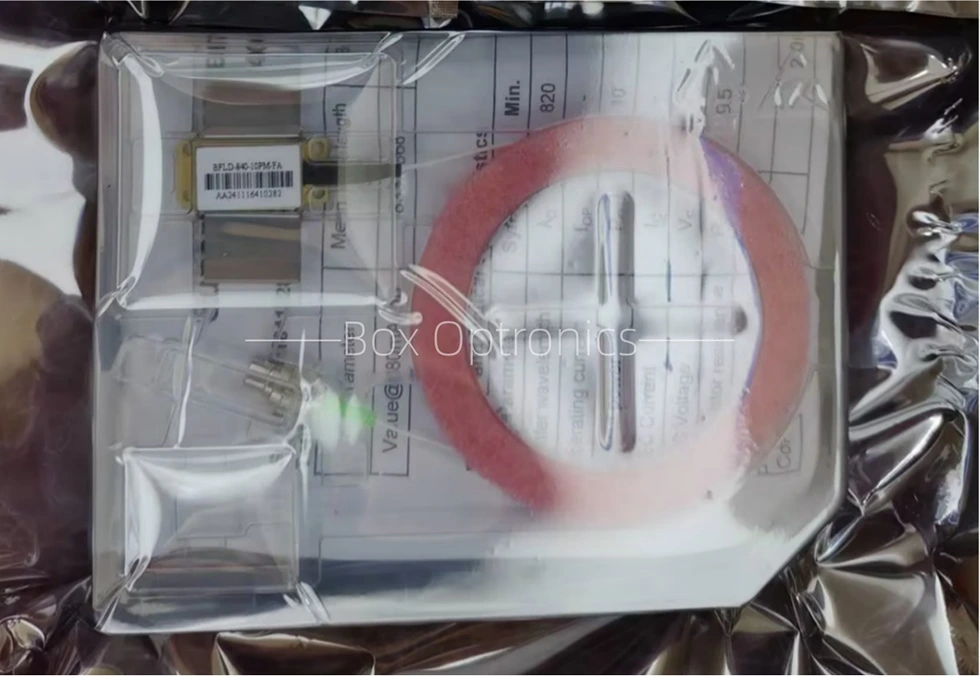

● पैकिंग उदाहरण

स्टैंडअलोन डिवाइस; कोई अंतर्निर्मित ड्राइवर नहीं (बाहरी ड्राइवर वैकल्पिक)।

आदेश की जानकारी

उदाहरण के लिए: BFSLD-840-103SM-FA

(ऑर्डर जानकारी: 840एनएम 10एमडब्ल्यू 35एनएम बीडब्ल्यू एसएलडी डायोड, बटरफ्लाई पैकेज, विशिष्ट -3डीबी बैंडविड्थ 35एनएम, एसएम फाइबर, एफसी/एपीसी कनेक्टर के साथ)।

अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com

डेटाशीट और टेस्टशीट

डेटा शीट

टेस्टशीट

कोटेशन और भुगतान की शर्तें

● उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स EXW का उपयोग करने का सुझाव देता है। हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया उत्पादों के लिए शिपिंग लागत का पूर्व भुगतान करें।

● भुगतान की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

समय सीमा

उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि स्टॉक में कुछ है, तो इसे तेजी से शिप किया जाएगा।)

अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।

ऑपरेशन नोट्स

● संचालन करते समय, यह उपकरण एक उच्च तीव्रता वाली लेजर किरण उत्सर्जित करता है; सीधे फ़ाइबर के सिरे पर न देखें, क्योंकि ऐसा करने से आँखों में चोट लग सकती है।

● यह उपकरण इलेक्ट्रोस्टैटिक-संवेदनशील है; इसलिए, पैकेजिंग, परिवहन और उपयोग के दौरान स्थैतिक-विरोधी सुरक्षा उपायों का कड़ाई से पालन आवश्यक है। इसके अतिरिक्त, बिजली आपूर्ति में वृद्धि को रोकने के लिए सावधानी बरतनी चाहिए, क्योंकि ऐसा करने में विफलता के परिणामस्वरूप डिवाइस को स्थायी क्षति हो सकती है (उदाहरण के लिए, उचित उपकरण ग्राउंडिंग सुनिश्चित करना और एंटी-स्टैटिक कलाई का पट्टा पहनना)।

● पल्स धाराओं से होने वाली क्षति को रोकने के लिए उत्पाद के ऑपरेटिंग सर्किट की स्थिरता को सत्यापित करें।

● ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी डिवाइस को उसके सॉकेट में डालते या हटाते समय, डिवाइस हाउसिंग के पीछे स्थित स्लीव पर दबाव न डालें या न खींचें। कनेक्टर्स से सुसज्जित उपकरणों के लिए, सुनिश्चित करें कि इंस्टॉलेशन या हटाने के दौरान डिवाइस और फाइबर कनेक्टर दोनों को एक साथ उठाया जाए।

● यदि पिन को सोल्डरिंग की आवश्यकता होती है, तो सोल्डरिंग तापमान 260°C से अधिक नहीं होना चाहिए, और सोल्डरिंग का समय 10 सेकंड से अधिक नहीं होना चाहिए। निम्नलिखित पर विशेष ध्यान दिया जाना चाहिए: टांका लगाने की प्रक्रिया के दौरान, उपकरण बिना शक्ति वाली स्थिति में होना चाहिए, और टांका लगाने वाला लोहा ठीक से ग्राउंडेड होना चाहिए।

● डिवाइस का उपयोग करते समय, डेटाशीट में निर्दिष्ट ऑपरेटिंग वोल्टेज और वर्तमान रेंज का सख्ती से पालन करें। Ith (थ्रेशोल्ड करंट), Iop मैक्स (अधिकतम ऑपरेटिंग करंट), Vop मैक्स (अधिकतम ऑपरेटिंग वोल्टेज), और λc (सेंटर वेवलेंथ) सहित प्रमुख पैरामीटर - शिपमेंट के समय प्रदान की गई परीक्षण रिपोर्ट में विशेष रूप से संदर्भित किए जाने चाहिए। ध्यान दें: पूर्ण अधिकतम रेटिंग से परे संचालन से डिवाइस को स्थायी नुकसान हो सकता है।

गुणवत्ता आश्वासन और बिक्री के बाद सेवा

● वारंटी अवधि:

खरीद से 1 वर्ष के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन। 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

● मुफ़्त वारंटी से बहिष्करण:

मुफ़्त वारंटी अवधि के दौरान, उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली खराबी के लिए मुफ़्त मरम्मत या प्रतिस्थापन सेवाएँ प्रदान की जाएंगी। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित मामलों में वारंटी अवधि के भीतर मुफ्त मरम्मत सेवाओं से इनकार करने का अधिकार रखता है:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या पर्यावरणीय प्रभावों से होने वाली क्षति।

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6) परिवहन के दौरान क्षति या हानि।
