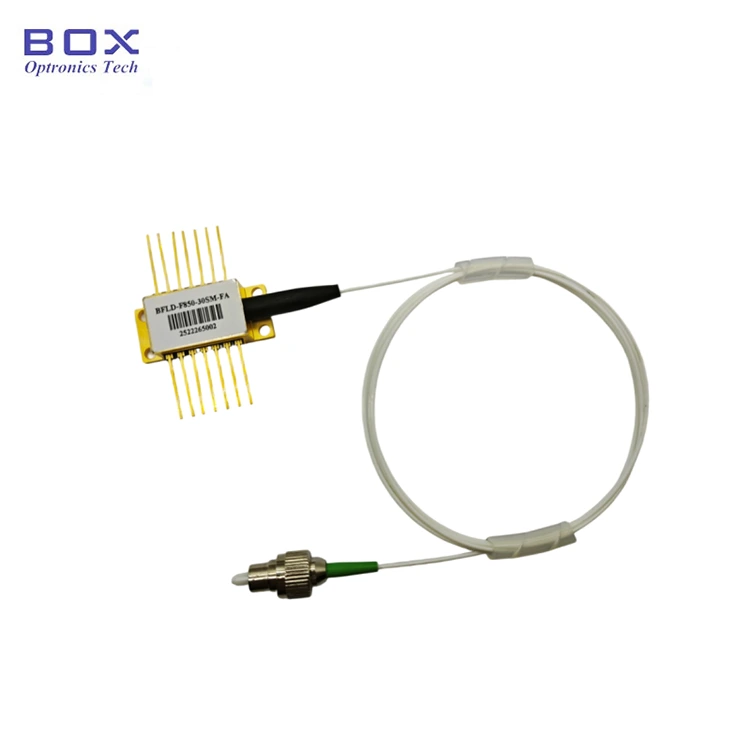

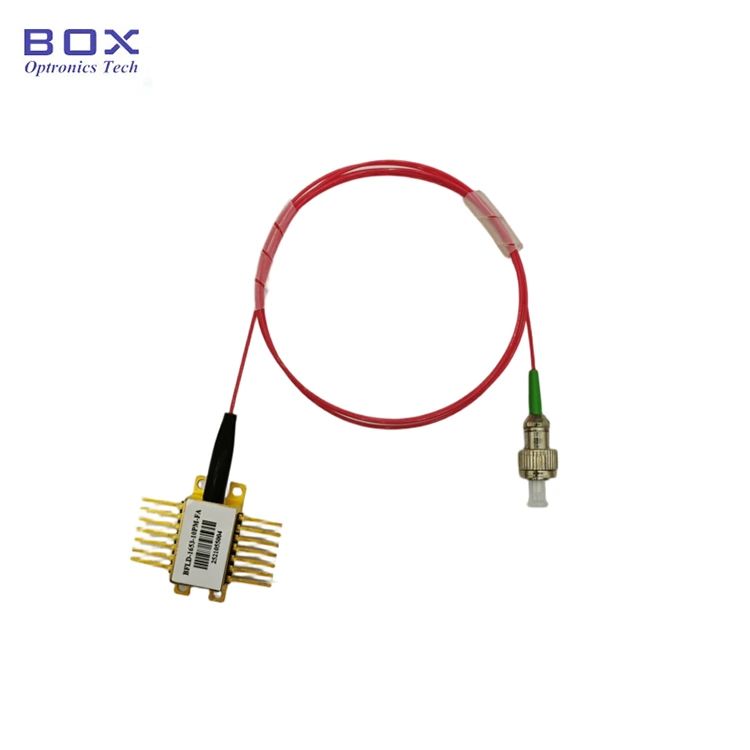

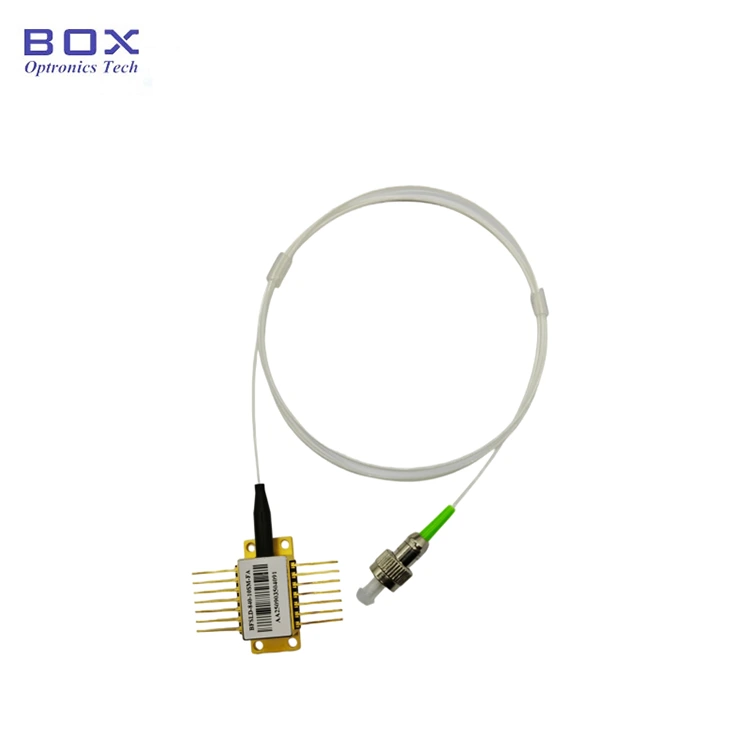

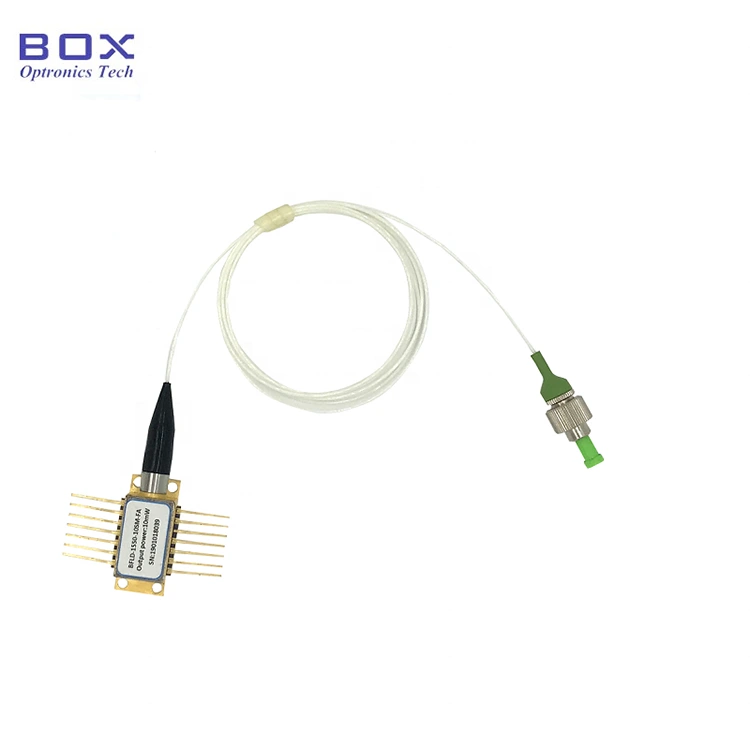

CATV के लिए DWDM 14PIN बटरफ्लाई एनालॉग लेजर डिज़ाइन किया गया है एक उन्नत एनालॉग चिप, ऑप्टिकल आइसोलेटर और 10mW आउटपुट पावर के साथ। पैक किया हुआ एक अंतर्निर्मित थर्मोइलेक्ट्रिक कूलर (टीईसी) और मॉनिटर फोटोडायोड के साथ, यह प्रदान करता है उत्कृष्ट रैखिकता, कम विरूपण, और बेहतर तरंग दैर्ध्य स्थिरता DWDM ग्रिड. यदि पिनों को सोल्डरिंग की आवश्यकता है, तो सोल्डरिंग तापमान अवश्य होना चाहिए 260°C से अधिक नहीं, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए।
|
पैरामीटर |
प्रतीक |
स्थिति |
न्यूनतम. |
प्रकार. |
अधिकतम. |
इकाई |
|
ऑपरेटिंग तरंग दैर्ध्य |
λ |
आईटीयू ग्रिड |
आईटीयू ग्रिड देखें |
एनएम |
||
|
ऑप्टिकल आउटपुट पावर |
पीएफ |
- |
6 |
- |
20 |
मेगावाट |
|
दहलीज धारा |
आईटीएच |
25℃ |
- |
- |
20 |
एमए |
|
परिचालन धारा |
आईओपी |
- |
- |
- |
120 |
एमए |
|
ऑपरेटिंग वोल्टेज |
वीओपी |
25℃ |
- |
- |
2.5 |
V |
|
साइड मोड दमन अनुपात |
एसएमएसआर |
- |
30 |
- |
- |
डीबी |
|
ऑप्टिकल रिटर्न लॉस |
ओआरएल |
- |
40 |
- |
- |
डीबी |
|
ऑप्टिकल अलगाव |
आईएसओ |
25℃ |
30 |
- |
- |
डीबी |
|
ध्रुवीकरण विलुप्ति अनुपात |
एर |
पीएम फाइबर |
18 |
- |
- |
डीबी |
|
एमपीडी डार्क करंट |
पहचान |
IOP=0mA, VRM=5V |
- |
- |
0.2 |
μA |
|
एमपीडी करंट के सापेक्ष आउटपुट पावर |
- |
वीआरएम=5वी |
10 |
- |
200 |
एमए/डब्ल्यू |
|
टीईसी वोल्टेज |
वीटीईसी |
- |
-2.5 |
- |
3.8 |
V |
|
बैंडविड्थ |
बीडब्ल्यू |
- |
- |
2.5 |
- |
गीगा |
|
थर्मिस्टर प्रतिरोध |
आरटीएच |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मूल्य |
β |
25℃/80℃ |
- |
3950 |
- |
K |
|
वाहक-से-शोर अनुपात |
सीएनआर |
- |
55 |
- |
- |
डीबी |
|
समग्र द्वितीय क्रम |
सीएसओ |
- |
- |
- |
-55 |
डी बी एम |
|
कम्पोजिट ट्रिपल बीट |
- |
- |
- |
- |
-64 |
डीबीसी |
● फाइबर का प्रकार SMF-28e हो सकता है या पीएमएफ-1550;
● आउटपुट पावर 10mW या अनुकूलित;
● 14-पिन टीईसी और मॉनिटर पीडी के साथ बीटीएफ पैकेज।
● फाइबर ऑप्टिक संचार;
● डीडब्ल्यूडीएम सिस्टम;
● CATV प्रसारण;
● प्रयोगशाला परीक्षण उपकरण.
● आईटीयू ग्रिड चैनल नंबरिंग
|
चैनल |
वेवलेंथ (एनएम) |
चैनल |
वेवलेंथ (एनएम) |
चैनल |
वेवलेंथ (एनएम) |
|
64 |
1526.44 |
47 |
1539.77 |
30 |
1553.33 |
|
63 |
1527.22 |
46 |
1540.56 |
29 |
1554.13 |
|
62 |
1527.99 |
45 |
1541.35 |
28 |
1554.94 |
|
61 |
1528.77 |
44 |
1542.14 |
27 |
1555.75 |
|
60 |
1529.55 |
43 |
1542.94 |
26 |
1556.56 |
|
59 |
1530.33 |
42 |
1543.73 |
25 |
1557.36 |
|
58 |
1531.12 |
41 |
1544.53 |
24 |
1557.17 |
|
57 |
1531.90 |
40 |
1545.32 |
23 |
1558.98 |
|
56 |
1532.68 |
39 |
1546.12 |
22 |
1559.79 |
|
55 |
1533.47 |
38 |
1546.92 |
21 |
1560.61 |
|
54 |
1534.25 |
37 |
1547.72 |
20 |
1561.42 |
|
53 |
1535.04 |
36 |
1548.51 |
19 |
1562.23 |
|
52 |
1535.82 |
35 |
1549.32 |
18 |
1563.05 |
|
51 |
1536.61 |
34 |
1550.12 |
- |
- |
|
50 |
1537.40 |
33 |
1550.92 |
- |
- |
|
49 |
1538.19 |
32 |
1551.72 |
- |
- |
|
48 |
1538.98 |
31 |
1552.52 |
- |
- |

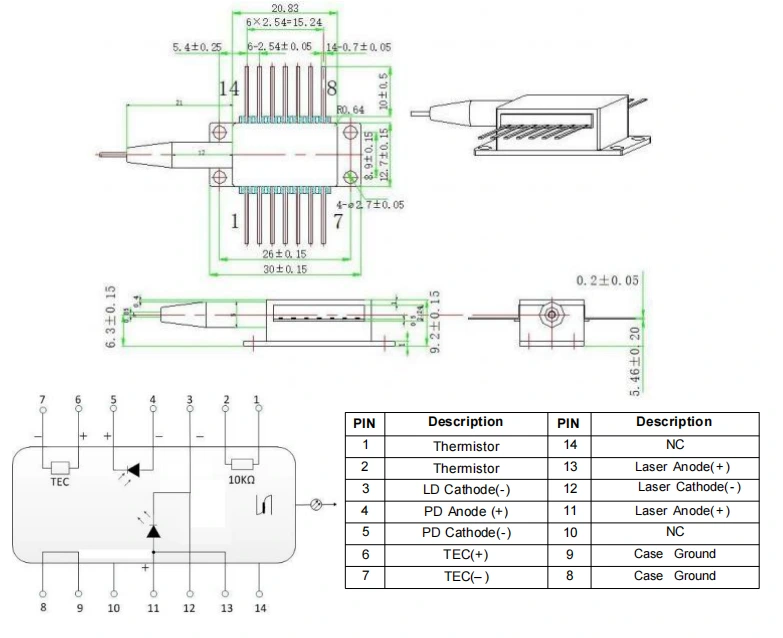

● टाइप 1 पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट:मिमी):DWDM 14PIN CATV के लिए तितली एनालॉग लेजर

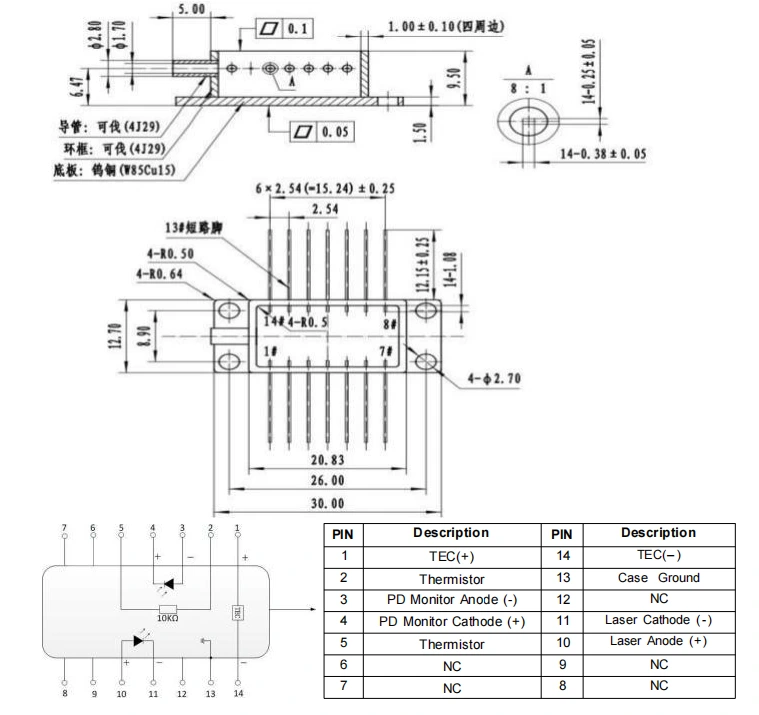

● टाइप 2 पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट:मिमी)-DWDM 14PIN CATV के लिए तितली एनालॉग लेजर
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
योजक |
पिन-आउट |
|
बीएफएलडी |
-CHXX |
-XX |
-XX |
-XX |
X |
|
डीडब्ल्यूडीएम |
सीएच34:1550.12एनएम CH59:1530.33nm CHXX:DWDM |
10:10mW स्वनिर्धारित |
एस.एम :सिंगलमोड पीएम :ध्रुवीकरण बनाए रखना |
एफए: एफसी/एपीसी एसए: एससी/एपीसी अन्य |
शून्य: प्रकार 1 2: प्रकार 2 |
उदाहरण: BFLD-CH56-10SM-FA
(ऑर्डर जानकारी: CATV के लिए DWDM 14PIN बटरफ्लाई एनालॉग लेजर, CH56: 1532.68एनएम, 10एमडब्ल्यू आउटपुट पावर, एसएम फाइबर, एफसी/एपीसी कनेक्टर, टाइप1 पिन-आउट)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
(3)अन्य
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● ईएसडी सुरक्षा: यह डिवाइस है इलेक्ट्रोस्टैटिक-संवेदनशील। इसलिए, सख्त विरोधी स्थैतिक सुरक्षा उपायों अवश्य होना चाहिए पैकेजिंग, परिवहन और उपयोग के दौरान इसका पालन किया जाना चाहिए। इसके अतिरिक्त, बिजली-आपूर्ति में वृद्धि को रोकने के लिए सावधानी बरतनी चाहिए, क्योंकि ऐसा करने में विफलता होती है इससे डिवाइस को स्थायी क्षति हो सकती है (उदाहरण के लिए, उचित उपकरण सुनिश्चित करें)। ग्राउंडिंग करें और एक एंटी-स्टैटिक कलाई का पट्टा पहनें)।
● पिन सोल्डरिंग आवश्यकताएँ: यदि पिन टांका लगाने की आवश्यकता है, टांका लगाने का तापमान 260°C से अधिक नहीं होना चाहिए, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए। पर विशेष ध्यान दें निम्नलिखित: टांका लगाने की प्रक्रिया के दौरान, डिवाइस को बिना शक्ति के होना चाहिए राज्य, और टांका लगाने वाला लोहा ठीक से ग्राउंडेड होना चाहिए।
● करंट लगाएं: पावर-अप के दौरान प्रक्रिया में, कभी भी सीधे उच्च धारा लागू न करें, क्योंकि इससे चिप को नुकसान पहुंचने का खतरा होता है। इसके बजाय, चिप की सीमा के करीब मौजूदा स्तर पर डिवाइस को पावर दें, और फिर धीरे-धीरे करंट को छोटे-छोटे चरणों में तब तक बढ़ाएं जब तक वांछित न हो जाए स्तर तक पहुँच गया है.

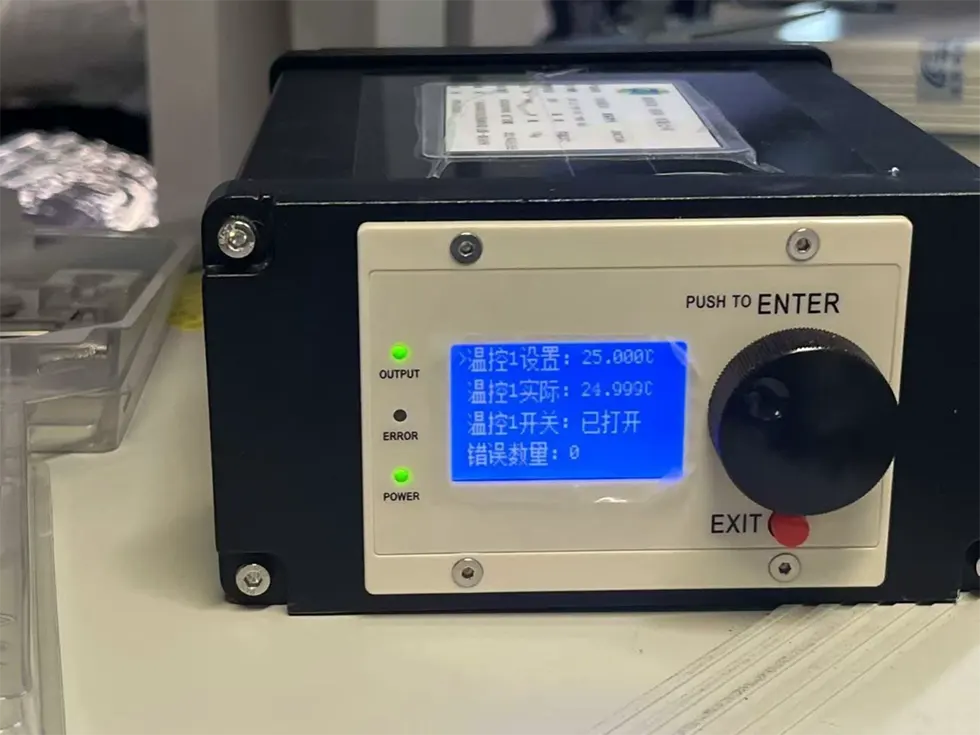

● टीईसी कूलर: सभी घटकों को पावर देने से पहले, पहले कूलर को सक्रिय करें, और फिर वृद्धिशील पावर-अप चरणों के साथ आगे बढ़ें चिप को ज़्यादा गरम होने और ओवरलोड होने से रोकें।
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
