1550nm 10mW DFB बटरफ्लाई लेजर डायोड

विषयसूची

1. 1550nm का परिचय 10mW DFB बटरफ्लाई लेजर डायोड

2. तकनीकी विशिष्टताएँ

3. उत्पाद विशेषताएँ

4. विशिष्ट अनुप्रयोग

5. उत्पाद विवरण

6. आदेश देने की जानकारी

7. डेटाशीट और टेस्टशीट

8. कोटेशन और भुगतान की शर्तें

9. नेतृत्व समय

10. ऑपरेशन नोट्स

11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

उत्पाद परिचय

यह 14-पिन बटरफ्लाई वाला 1550nm DFB लेजर है पैकेज, अंतर्निर्मित टीईसी, और थर्मिस्टर। इसमें स्थिर तरंग दैर्ध्य, 10mW है आउटपुट पावर, एक विशिष्ट 40dB साइड मोड दमन अनुपात, और कम सीमा वर्तमान. एसएम/पीएम फाइबर, विस्तृत ऑपरेटिंग तापमान और उच्च के साथ वैकल्पिक विश्वसनीयता, फाइबर संचार, ऑप्टिकल उपकरणों और फाइबर के लिए उपयुक्त संवेदन. कृपया ड्राइव करंट और तापमान को सख्ती से नियंत्रित करें और बचें अत्यधिक क्षति.

उत्पाद विशेष विवरण

उत्पाद की विशेषताएँ

● बहु-क्वांटम खैर (एमक्यूडब्ल्यू) वितरित फीडबैक (डीएफबी) लेजर;

● SMF-28e या पीएमएफ-1550 बेनी;

● टीईसी और मॉनिटर पीडी के साथ 14-पिन बीटीएफ पैकेज;

● व्यापक ऑपरेटिंग तापमान रेंज -20~+70℃।

उत्पाद अनुप्रयोग

● ऑप्टिकल फाइबर संचार;

● ऑप्टिकल उपकरण;

● ऑप्टिकल फाइबर सेंसर;

● प्रकाश स्रोत.

उत्पाद विवरण

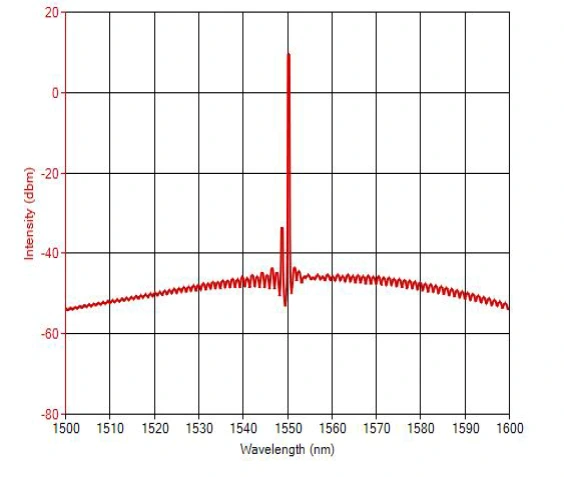

● विशिष्ट स्पेक्ट्रम: 1550nm, WL सहनशीलता +/-3nm।

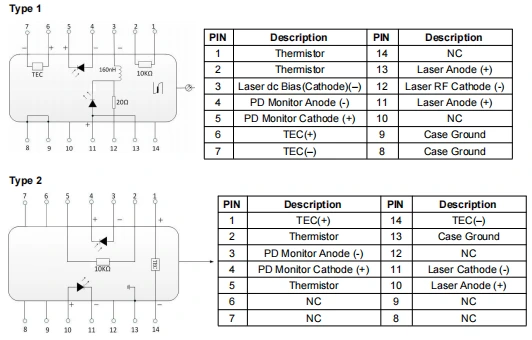

● पिन-आउट परिभाषा-1550nm 10mW DFB बटरफ्लाई लेजर डायोड

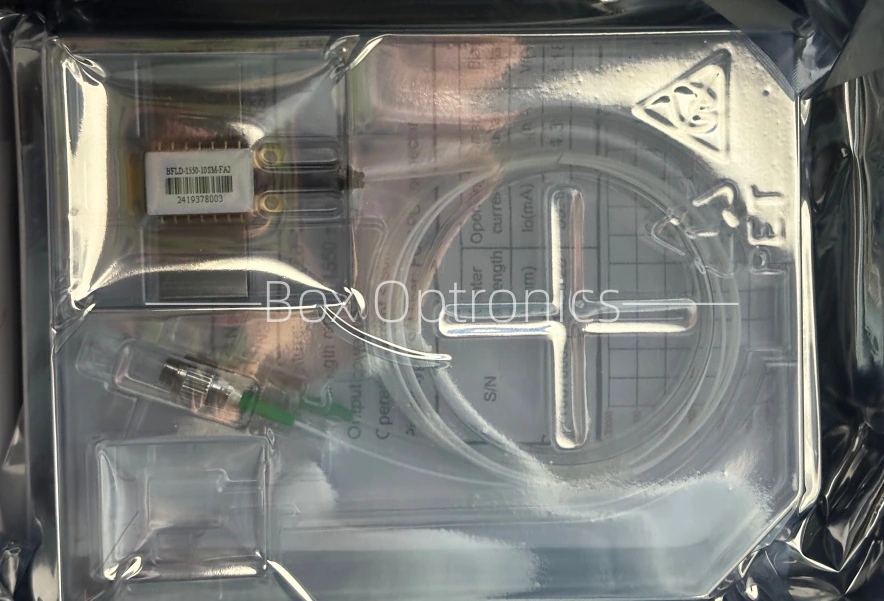

● पैकिंग उदाहरण

*बिना ड्राइव के स्टैंडअलोन डिवाइस; एक मॉड्यूल पैकेज के साथ एकीकृत ड्राइवर सर्किट वैकल्पिक है.

आदेश की जानकारी

उदाहरण: BFLD-1550-10SM-FA2

(ऑर्डर जानकारी: 1550nm 10mW DFB बटरफ्लाई लेजर डायोड, एसएम फाइबर, एफसी/एपीसी कनेक्टर के साथ, टाइप2 पिन-आउट)।

अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com

डेटाशीट और टेस्टशीट

डेटा शीट

टेस्टशीट

उद्धरण की शर्तें और भुगतान

● उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.

(3)अन्य

● भुगतान की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

समय सीमा

उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)

अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।

ऑपरेशन टिप्पणियाँ

● संचालन करते समय, यह उपकरण एक उच्च तीव्रता वाली लेजर किरण उत्सर्जित करता है; करो सीधे फ़ाइबर के सिरे पर न देखें, क्योंकि ऐसा करने से आँखों में चोट लग सकती है।

● ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी उपकरण को उसके सॉकेट में डालते या हटाते समय, उस पर दबाव न डालें या डिवाइस हाउसिंग के पीछे स्थित स्लीव को खींचें। उपकरणों के लिए कनेक्टर्स से सुसज्जित, सुनिश्चित करें कि डिवाइस और फाइबर कनेक्टर दोनों स्थापना या हटाने के दौरान एक साथ उठा लिया जाता है।

● सभी घटकों को बिजली देने से पहले, पहले कूलर को सक्रिय करें, और फिर चिप को ओवरहीटिंग से बचाने के लिए वृद्धिशील पावर-अप चरणों के साथ आगे बढ़ें अधिभार.

गुणवत्ता आश्वासन और बिक्री के बाद सेवा

● वारंटी अवधि:

1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

● मुफ़्त वारंटी से बहिष्करण:

निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित मामलों में मुफ्त मरम्मत सेवाओं से इनकार करने का अधिकार बरकरार रखता है वारंटी अवधि:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6) परिवहन के दौरान क्षति या हानि।
