1064nm हाई पावर ऑप्टिकल आइसोलेटर

उत्पाद अवलोकन-1064एनएम हाई पावर ऑप्टिकल आइसोलेटर

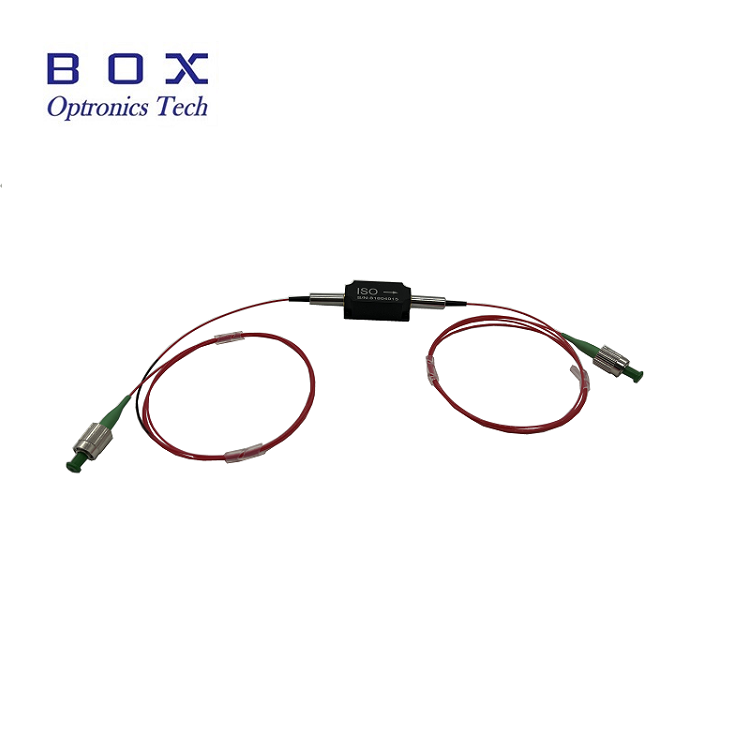

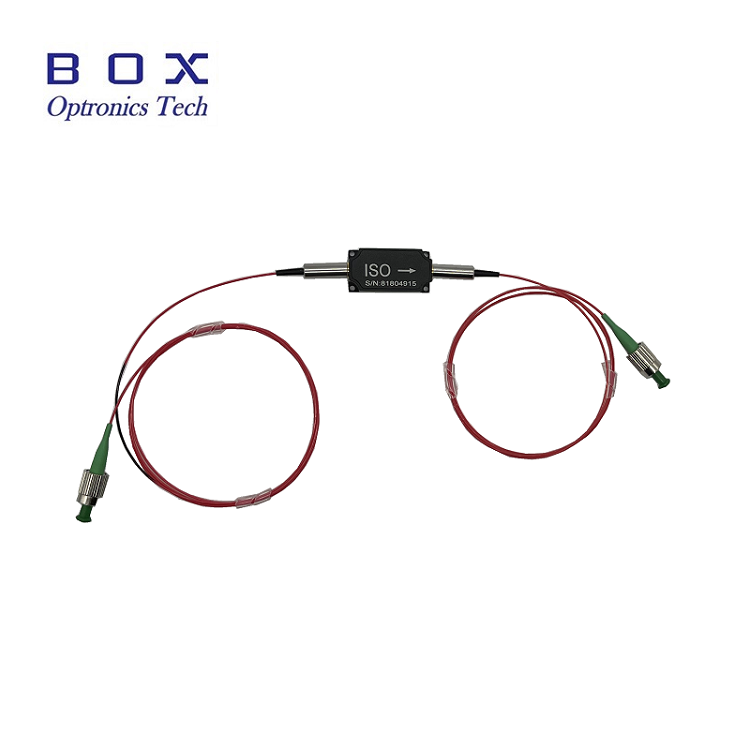

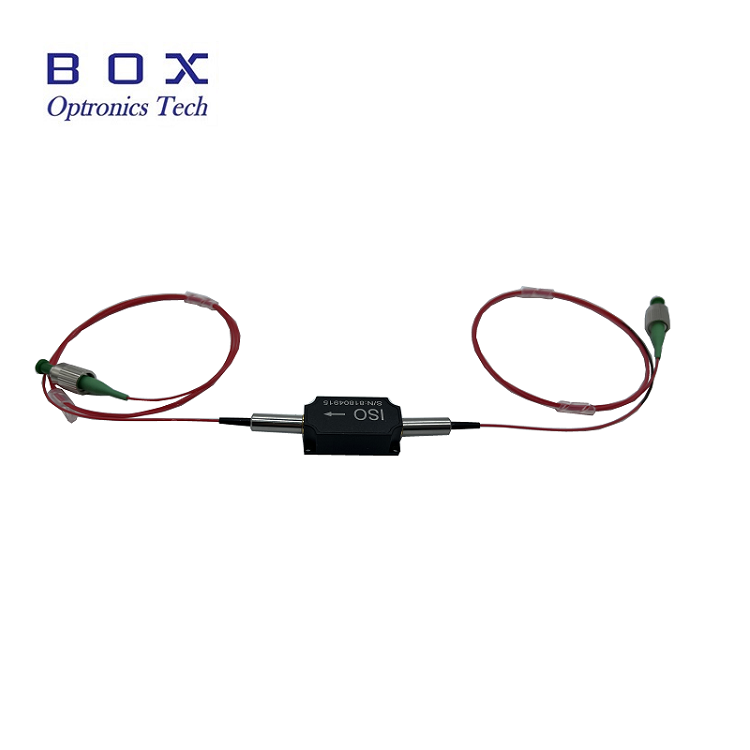

बॉक्स ऑप्ट्रोनिक्स 1064 एनएम हाई पावर ऑप्टिकल आइसोलेटर की आपूर्ति करता है, जो एक उच्च प्रदर्शन वाला निष्क्रिय ऑप्टिकल घटक है जो लेजर स्रोतों, बीज लेजर और ऑप्टिकल एम्पलीफायरों को परावर्तित और बैकस्कैटर प्रकाश के कारण होने वाले हानिकारक ऑप्टिकल फीडबैक से बचाने के लिए डिज़ाइन किया गया है। फैराडे रोटेशन प्रभाव के आधार पर, यह आइसोलेटर गैर-पारस्परिक प्रकाश संचरण को सक्षम बनाता है, जिससे प्रकाश को कम नुकसान के साथ आगे की दिशा में गुजरने की अनुमति मिलती है जबकि उच्च अलगाव के साथ रिवर्स-दिशा प्रकाश को अवरुद्ध किया जाता है।

विशिष्ट सम्मिलन हानि, उच्च अलगाव और उच्च विलुप्त होने के अनुपात की विशेषता के साथ, यह 1064nm आइसोलेटर उच्च-शक्ति फाइबर लेजर और एम्पलीफायर सिस्टम के लिए अनुकूलित है। यह एनएस पल्स ऑपरेशन के लिए 10W तक की औसत पावर हैंडलिंग और 10kW तक की पीक पावर का समर्थन करता है, जो इसे औद्योगिक और वैज्ञानिक अनुप्रयोगों की मांग के लिए उपयुक्त बनाता है।

मुख्य विशेषताएं-1064एनएम हाई पावर ऑप्टिकल आइसोलेटर

• उच्च अलगाव: 30 डीबी विशिष्ट शिखर अलगाव, 25 डीबी न्यूनतम

• कम प्रविष्टि हानि

• उच्च रिटर्न हानि

• कम ध्रुवीकरण-निर्भर हानि (पीडीएल)

• उच्च पावर हैंडलिंग: 10W औसत पावर तक

• कॉम्पैक्ट और मजबूत पैकेज डिज़ाइन: 58×28×26 मिमी

• पीएम (ध्रुवीकरण रखरखाव) और गैर-पीएम संस्करणों में उपलब्ध है

• एकाधिक तरंग दैर्ध्य विकल्प: 980nm, 1030nm, 1064nm

विशिष्ट अनुप्रयोग-1064एनएम हाई पावर ऑप्टिकल आइसोलेटर

• फाइबर लेजर सिस्टम और एमओपीए फाइबर लेजर

• फाइबर एम्पलीफायर

• ऑप्टिकल परीक्षण और माप उपकरण

• फाइबर ऑप्टिक सेंसिंग सिस्टम

•एम्प्लीफायर श्रृंखलाओं में बीज लेजर सुरक्षा

• उच्च शक्ति फाइबर लेजर सिस्टम

• अनुसंधान और विकास प्रयोगशालाएँ

• औद्योगिक लेजर प्रसंस्करण प्रणाली

तकनीकी विशिष्टताएँ-1064एनएम हाई पावर ऑप्टिकल आइसोलेटर

ऑप्टिकल विशिष्टताएँ (T=25°C)

यांत्रिक और पर्यावरणीय विशिष्टताएँ

उत्पाद विवरण-1064एनएम हाई पावर ऑप्टिकल आइसोलेटर

ऑप्टिकल आइसोलेटर क्या है?

एक ऑप्टिकल आइसोलेटर, जिसे फैराडे आइसोलेटर के रूप में भी जाना जाता है, एक निष्क्रिय दो-पोर्ट ऑप्टिकल डिवाइस है जो विपरीत दिशा में उच्च अलगाव प्रदान करते हुए एक दिशा में अधिमान्य ट्रांसमिशन की अनुमति देता है। यह लेजर और फाइबर ऑप्टिक सिस्टम में लेजर स्रोतों और ऑप्टिकल एम्पलीफायरों को परावर्तित और बैकस्कैटर प्रकाश के कारण होने वाले ऑप्टिकल फीडबैक से बचाने के लिए एक आवश्यक घटक है।

ऑप्टिकल आइसोलेटर फैराडे प्रभाव पर आधारित होते हैं, जो एक मैग्नेटो-ऑप्टिक सामग्री का उपयोग करता है जो चुंबकीय क्षेत्र के अधीन होने पर इसके माध्यम से गुजरने वाले प्रकाश के ध्रुवीकरण को घुमाता है। ध्रुवीकरणकर्ताओं के साथ मिलकर, यह ध्रुवीकरण रोटेशन आगे ऑप्टिकल ट्रांसमिशन और रिवर्स-प्रोपेगेटिंग प्रकाश के उच्च अलगाव को सक्षम बनाता है।

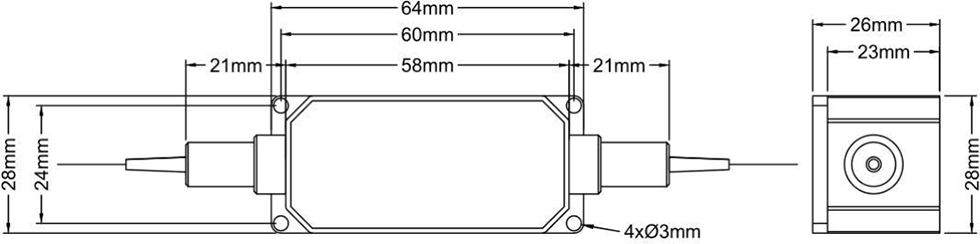

पैकेज आयाम

1064 एनएम उच्च शक्ति ऑप्टिकल आइसोलेटर को निम्नलिखित आयामों (इकाई: मिमी) के साथ एक कॉम्पैक्ट, मजबूत आवास में पैक किया गया है:

• पैकेज का आकार: 58 × 28 × 26 मिमी (L×W×H)

• फाइबर पिगटेल के साथ 2-पोर्ट कॉन्फ़िगरेशन

• सुरक्षित स्थापना के लिए 4 माउंटिंग छेद (Ø3मिमी)।

• उच्च विश्वसनीयता और थर्मल स्थिरता के लिए डिज़ाइन किया गया

बॉक्स ऑप्ट्रोनिक्स क्यों चुनें?

• शिपमेंट से पहले 100% परीक्षण के साथ सख्त गुणवत्ता नियंत्रण

• स्थिर थोक वितरण क्षमता के साथ प्रतिस्पर्धी मूल्य निर्धारण

• तरंग दैर्ध्य, पावर, फाइबर और कनेक्टर्स के लिए लचीले अनुकूलन विकल्प

• मूल्यांकन के लिए नमूना परीक्षण उपलब्ध है

• डीएचएल, यूपीएस और फेडेक्स एक्सप्रेस डिलीवरी के साथ वैश्विक शिपिंग

• पीएम और गैर-पीएम दोनों संस्करण उपलब्ध हैं

• एकाधिक पावर रेटिंग विकल्प: 500mW से 10W

• विस्तृत तरंग दैर्ध्य कवरेज: 980nm, 1030nm, 1064nm

• उत्पादन मात्रा के लिए विश्वसनीय दीर्घकालिक आपूर्ति

ऑर्डरिंग जानकारी-1064एनएम हाई पावर ऑप्टिकल आइसोलेटर

मॉडल नामकरण

एचपीएमआईएस - XXXX - एक्स - एक्स - एक्स - एक्स - एक्स - एक्सएक्स

उदाहरण: एचपीएमआईएस - 1064 - एफ - 1 - 1 - 1 - 0 - 10

1064 एनएम हाई पावर पीएम आइसोलेटर, धीमी गति से कार्य करने वाली धुरी, तेज धुरी अवरुद्ध, पीएम पांडा फाइबर, 900μm ढीली ट्यूब, 1 मीटर फाइबर लंबाई, 58x28x26 मिमी पैकेज, 10W हैंडलिंग पावर

उदाहरण: एचपीआईएस - 1064 - एन - 0 - 1 - 1 - 0 - 05

1064nm हाई पावर आइसोलेटर (नॉन-पीएम), Hi1060 फाइबर, 900μm ढीली ट्यूब, 1m फाइबर लंबाई, 58x28x26 मिमी पैकेज, 5W हैंडलिंग पावर

उपलब्ध अनुकूलन विकल्प

• केंद्र तरंग दैर्ध्य: 980 एनएम, 1030 एनएम, 1064 एनएम, अनुरोध पर अन्य तरंग दैर्ध्य उपलब्ध हैं

• पावर रेटिंग: 500mW, 1W, 2W, 5W, 10W, कस्टम डिज़ाइन के लिए उच्च शक्ति उपलब्ध है

• ध्रुवीकरण प्रकार: पीएम (ध्रुवीकरण रखरखाव) या गैर-पीएम (मानक एकल मोड)

• पीएम अक्ष विन्यास: धीमी धुरी काम कर रही है, दोनों अक्ष काम कर रहे हैं

• फाइबर प्रकार: पीएम पांडा फाइबर, Hi1060, अन्य विशेष फाइबर

• फाइबर की लंबाई: 0.5 मीटर, 0.8 मीटर, 1 मीटर, 1.5 मीटर, 2 मीटर (कस्टम लंबाई उपलब्ध)

• बेनी प्रकार: 250μm नंगे फाइबर, 900μm ढीली ट्यूब, 3.0 मिमी ढीली ट्यूब

• पैकेज का आकार: मानक 58x28x26 मिमी या कस्टम पैकेज आयाम

• मांग वाले अनुप्रयोगों के लिए उच्च अलगाव संस्करण उपलब्ध हैं

कस्टम आवश्यकताओं के लिए, कृपया अपनी विशिष्टताओं के साथ हमारी बिक्री टीम से संपर्क करें।

डेटाशीट और टेस्ट रिपोर्ट-1064एनएम हाई पावर ऑप्टिकल आइसोलेटर

प्रत्येक इकाई को मापे गए प्रदर्शन मापदंडों का दस्तावेजीकरण करने वाली एक व्यापक परीक्षण रिपोर्ट के साथ भेजा जाता है। डेटाशीट पीडीएफ फ़ाइल में विस्तृत विनिर्देश शामिल हैं।

• प्रत्येक इकाई के साथ व्यक्तिगत परीक्षण रिपोर्ट शामिल है

डेटा शीट

कोटेशन और भुगतान की शर्तें

उद्धरण शर्तें

• EXW

• डीएपी

• एफओबी

• अन्य शर्तें: चर्चा के लिए कृपया हमसे संपर्क करें।

भुगतान की शर्तें

• पेपैल: नमूनों और छोटे ऑर्डर के लिए तेज़ और सुरक्षित भुगतान

• टी/टी (बैंक हस्तांतरण): सामान्य उत्पादन ऑर्डर के लिए मानक भुगतान विधि

• अलीबाबा ट्रेड एश्योरेंस: खरीदार गारंटी के साथ ऑनलाइन लेनदेन के लिए सुरक्षित ऑर्डर सुरक्षा

• क्रेडिट कार्ड: पेपैल और अलीबाबा उपलब्ध हैं

• लचीली भुगतान शर्तें: परक्राम्य

समय सीमा

• मानक उत्पादन: ~10-15 कार्य दिवस

• कस्टम कॉन्फ़िगरेशन: 15-20 कार्य दिवस

• वॉल्यूम ऑर्डर: कृपया उत्पादन शेड्यूल के लिए संपर्क करें

• अंतरराष्ट्रीय शिपिंग: ~3-5 कार्य दिवस (डीएचएल/यूपीएस/फेडएक्स एक्सप्रेस)

• शीघ्र सेवा: अनुरोध पर उपलब्ध

ऑपरेशन नोट्स और हैंडलिंग-1064एनएम हाई पावर ऑप्टिकल आइसोलेटर

ईएसडी सुरक्षा

जबकि ऑप्टिकल आइसोलेटर निष्क्रिय उपकरण हैं, प्रदर्शन और विश्वसनीयता बनाए रखने के लिए उचित संचालन की आवश्यकता होती है।

• साफ, धूल रहित सतह पर काम करें

• फ़ाइबर के अंतिम भाग को सीधे छूने से बचें

• उपयोग में न होने पर कनेक्टर्स पर डस्ट कैप रखें

•हैंडलिंग और इंस्टालेशन के दौरान उचित ईएसडी सुरक्षा का उपयोग करें

• फ़ाइबर पिगटेल को नुकसान पहुंचाने से बचने के लिए सावधानी से संभालें

फाइबर हैंडलिंग

• फाइबर को अत्यधिक मोड़ने से बचें

• फ़ाइबर पिगटेल को खींचें या मोड़ें नहीं

• उचित सफाई उपकरणों का उपयोग करके कनेक्शन से पहले फाइबर कनेक्टर को साफ करें

• जब कनेक्टर उपयोग में न हो तो हमेशा डस्ट कैप का उपयोग करें

• उपयोग से पहले क्षति के लिए फ़ाइबर के अंतिम भाग का निरीक्षण करें

• अधिकतम तन्यता भार (5N) से अधिक न हो

पावर हैंडलिंग संबंधी विचार

• सुनिश्चित करें कि इनपुट पावर रेटेड अधिकतम से अधिक न हो

• ओवरलोड से बचने के लिए उचित बिजली निगरानी का उपयोग करें

• उच्च शक्ति स्तरों पर उचित ताप अपव्यय की अनुमति दें

• उच्च शक्ति के निरंतर संचालन के लिए हीट सिंक पर माउंट करें

इंस्टालेशन और माउंटिंग

• 4 माउंटिंग छेदों का उपयोग करके आइसोलेटर को सुरक्षित रूप से माउंट करें

• अतिरिक्त हानि को कम करने के लिए उचित संरेखण सुनिश्चित करें

• फ़ाइबर झुकने की त्रिज्या के लिए पर्याप्त जगह दें

• विश्वसनीयता के लिए निर्दिष्ट तापमान सीमा के भीतर काम करें

• फ़ाइबर पिगटेल पर यांत्रिक तनाव से बचें

• सही सिग्नल दिशा के लिए उचित पोर्ट ओरिएंटेशन सुनिश्चित करें

• स्थापना से पहले आगे/पीछे की दिशा सत्यापित करें

गुणवत्ता आश्वासन

बॉक्स ऑप्ट्रोनिक्स विश्वसनीय प्रदर्शन के साथ उच्च गुणवत्ता वाले ऑप्टिकल घटक प्रदान करने के लिए प्रतिबद्ध है। हमारे सभी उच्च शक्ति ऑप्टिकल आइसोलेटर्स शिपमेंट से पहले कठोर परीक्षण और गुणवत्ता नियंत्रण से गुजरते हैं।

गारंटी

• शिपमेंट की तारीख से 12 महीने की सीमित वारंटी

• वारंटी सामग्री और कारीगरी में दोषों को कवर करती है

• वारंटी के तहत दोषपूर्ण इकाइयों की निःशुल्क मरम्मत या प्रतिस्थापन

• वारंटी दुरुपयोग, गलत संचालन, या अनधिकृत संशोधन से होने वाले नुकसान को कवर नहीं करती है
