फैब्री पेरोट एफपी लेजर सोर्स मॉड्यूल लेजर के सुरक्षित संचालन, स्थिर आउटपुट पावर और स्पेक्ट्रम को सुनिश्चित करने के लिए एक सेमीकंडक्टर लेजर चिप, एक पेशेवर रूप से डिजाइन किए गए ड्राइव सर्किट और टीईसी नियंत्रण को अपनाता है। 532nm, 785nm, और 1064nm वैकल्पिक हैं। आउटपुट पावर 50mW से अधिक है। संचालन और एकीकरण के लिए पीसी होस्ट कमांड और सॉफ्टवेयर प्रदान किए जाते हैं। बायोमेडिकल और वर्णक्रमीय विश्लेषण के लिए पंप लेजर स्रोत के रूप में उपयुक्त।
|
पैरामीटर |
इकाई |
मान |
टिप्पणियाँ |
||
|
ऑपरेटिंग तरंग दैर्ध्य |
एनएम |
532±5 |
785±5 |
1064±5 |
|
|
बिजली उत्पादन |
मेगावाट |
>50 |
>50 |
>50 |
|
|
फाइबर प्रकार |
- |
460-अश्वशक्ति |
Hi780 |
नमस्ते1060 |
|
|
बिजली अस्थिरता (अल्पकालिक 15 मिनट) |
डीबी |
≤±0.02 |
|
||
|
बिजली अस्थिरता (दीर्घकालिक 8 घंटे) |
डीबी |
≤±0.05 |
|
||
|
योजक |
- |
एफसी/एपीसी |
|
||
|
DIMENSIONS |
मिमी |
70(डब्ल्यू)×90(डी)×18(एच) |
|
||
|
बिजली की आपूर्ति |
ग्राम रक्षा समिति |
डीसी 12वी/2ए |
XH2.54-3पिन |
||
|
सक्रियण विद्युत स्तर |
ग्राम रक्षा समिति |
4.2~5.5V |
|
||
|
संचार इंटरफेस |
- |
डीबी9 महिला(आरएस485) |
XH1.25-3पिन |
||
|
नियंत्रण सॉफ्टवेयर |
- |
BoxLaserCtrIV2 |
|
||
|
सीरियल पोर्ट सॉफ्टवेयर |
- |
PL23XX_Prolific_DriverInstaller_v207 |
|
||
|
परिचालन तापमान |
℃ |
-5 ~ +55 |
|
||
|
भंडारण तापमान |
℃ |
-40 ~ +85 |
|
||
● 50mW उच्च आउटपुट पावर;
● स्थिर शक्ति और स्पेक्ट्रम;
● 70x90x18 मिमी कॉम्पैक्ट मॉड्यूल पैकेज।
● बायोमेडिकल;
● वर्णक्रमीय विश्लेषण;
● ऑप्टिकल फाइबर सेंसर।

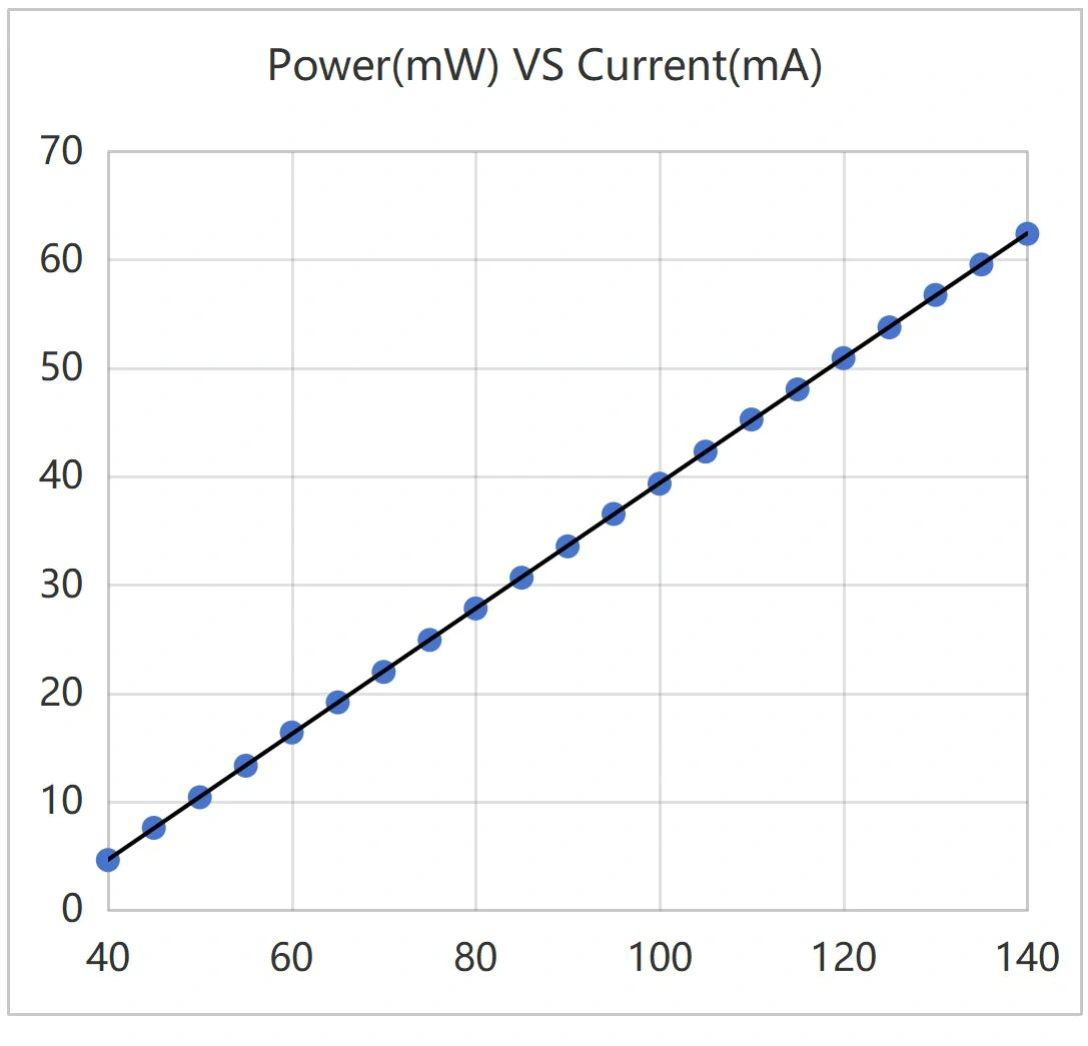

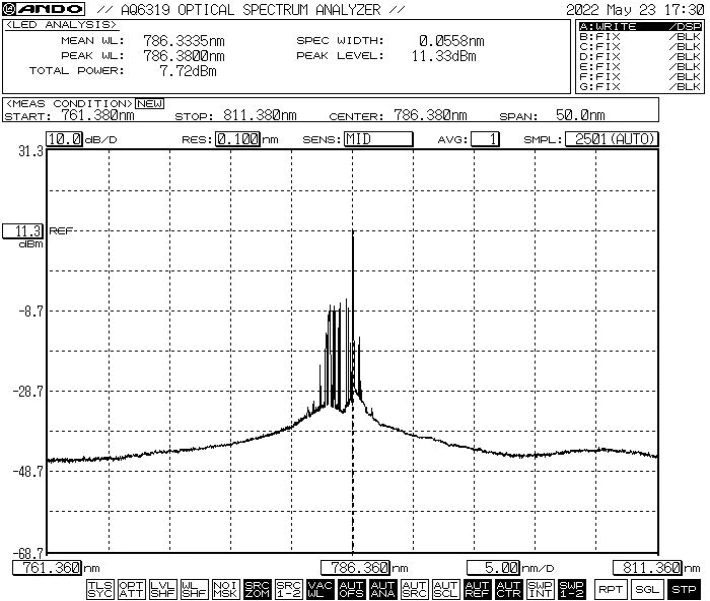

● विशिष्ट वक्र: 785nm 50mW FP लेजर स्रोत
स्टेप 1। अनपैकिंग: असेंबली से पहले, जांच लें कि सभी सहायक उपकरण पूर्ण हैं या नहीं।
चरण दो। बिजली की आपूर्ति: डीसी स्विचिंग बिजली की आपूर्ति या एक विनियमित बिजली की आपूर्ति से जुड़ा हुआ है जो उनकी बिजली आपूर्ति आवश्यकताओं को पूरा करता है। केवल मूल मिलान वाले पावर एडाप्टर (DC5V या DC12V) का उपयोग करें। अनुचित पावर एडॉप्टर प्रकाश स्रोत को नुकसान पहुंचा सकते हैं। (पावर एडॉप्टर स्थानीय वोल्टेज मानकों के अनुसार आपूर्ति किया गया है।)
चरण3. कनेक्टिंग आउटपुट फाइबर: फाइबर कनेक्टर या फ्लैंज पर डस्ट कैप खोलें, फाइबर के अंत चेहरे की जांच करें, और यह पुष्टि करने के बाद कि कोई प्रदूषण और क्षति नहीं है, परीक्षण के लिए फाइबर को कनेक्ट करें या डिवाइस या पावर मीटर में फाइबर को स्प्लिस करें।
Setp4. होस्ट कंप्यूटर से कनेक्ट करें: फ़ैब्री पेरोट एफपी लेजर सोर्स मॉड्यूल और कंप्यूटर को कनेक्ट करने के लिए USB-RS485 DB9 डेटा केबल का उपयोग करें; USB-RS485 सीरियल पोर्ट डेटा केबल की पहचान करने के लिए कंप्यूटर को पहले एक समर्पित सीरियल पोर्ट ड्राइवर स्थापित करना होगा, अन्यथा होस्ट कंप्यूटर सॉफ़्टवेयर और प्रकाश स्रोत मॉड्यूल को सही ढंग से कनेक्ट और संचारित नहीं किया जा सकता है। कृपया ड्राइवर के लिए बॉक्स ऑप्ट्रोनिक्स से पूछें।

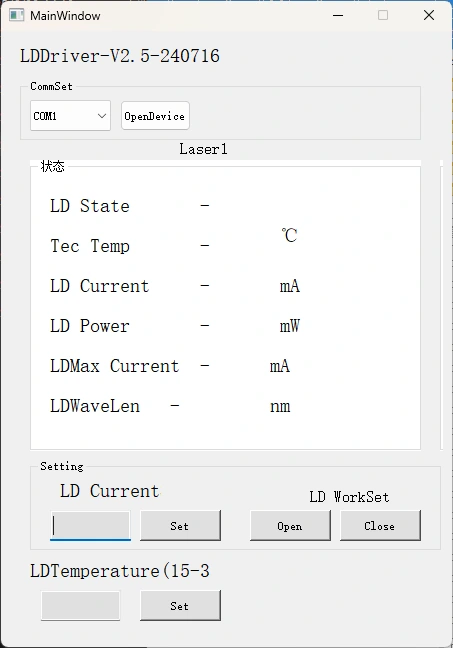

चरण5. नियंत्रण सॉफ्टवेयर: बॉक्स ऑप्ट्रोनिक्स फैब्री पेरोट एफपी लेजर सोर्स मॉड्यूल के एलडी करंट को नियंत्रित करने के लिए सीरियल कमांड या पीसी सॉफ्टवेयर प्रदान करता है। सही पोर्ट चुनें, करंट और तापमान सेट करें, फिर ओपन बटन पर क्लिक करें। (क्षति को रोकने के लिए, प्रारंभिक ऑपरेशन में ड्राइव करंट को धीरे-धीरे बढ़ाएं। तुरंत पूरा करंट न लगाएं।)
चरण 6. उपयोग के बाद, बंद करें बटन पर क्लिक करें, बिजली की आपूर्ति बंद करें और फाइबर कनेक्शन काट दें।
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
योजक |
आयाम |
|
बीएफएल |
-FXXX |
-XX |
XX |
-XX |
-एक्स |
|
लेजर स्रोत |
532:532 एनएम 785:785 एनएम 1064:1064एनएम |
50:50 मेगावाट |
एसएम:एसएम फाइबर पीएम:पीएम फाइबर |
एफए:एफसी/एपीसी एसए:एससी/एपीसी अन्य |
एम:मॉड्यूल बी:बेंचटॉप |
उदाहरण के लिए: BFL-F1064-50SM-FA-M
(ऑर्डर जानकारी: फैब्री पेरोट एफपी लेजर सोर्स मॉड्यूल, 1064एनएम, 50एमडब्ल्यू आउटपुट पावर, एसएम फाइबर, एफसी/एपीसी कनेक्टर, मॉड्यूल पैकेज के साथ)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स EXW का उपयोग करने का सुझाव देता है। हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया उत्पादों के लिए शिपिंग लागत का पूर्व भुगतान करें।
(3)अन्य
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन: 10-15 कार्य दिवस. (यदि स्टॉक में कुछ है, तो इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय रसद: 3-5 कार्य दिवस।
● धूल संदूषण को रोकने के लिए फ़ाइबर ऑप्टिक कनेक्टर्स को बार-बार डालने या हटाने की अनुशंसा नहीं की जाती है - जिससे इंसर्शन हानि बढ़ सकती है - या फ़ाइबर कनेक्टर के अंतिम किनारों का जलना हो सकता है।
● फ़ाइबर कनेक्टर को लिंट-फ़्री वाइप से साफ़ करें और कनेक्शन से पहले फ़ाइबर एंड-फ़ेस डिटेक्टर से निरीक्षण करें। सिरे पर जलने से बचने के लिए हमेशा फाइबर को बिना बिजली के कनेक्ट/डिस्कनेक्ट करें। फ़ाइबर ऑप्टिक कनेक्टर्स को डस्ट कैप से ढका जाना चाहिए।
● यदि आउटपुट फाइबर को किसी अन्य फाइबर से कनेक्ट करने की आवश्यकता है, तो फ़्यूज़न स्पाइसर का उपयोग करने की अनुशंसा की जाती है।
● कृपया नमी, धूल और जंग के प्रति सावधानी बरतें; इसे किसी सूखी जगह पर संग्रहित करें।
● वारंटी अवधि:
खरीद से 1 वर्ष के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन। 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
मुफ़्त वारंटी अवधि के दौरान, उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली खराबी के लिए मुफ़्त मरम्मत या प्रतिस्थापन सेवाएँ प्रदान की जाएंगी। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित मामलों में वारंटी अवधि के भीतर मुफ्त मरम्मत सेवाओं से इनकार करने का अधिकार रखता है:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या पर्यावरणीय प्रभावों से होने वाली क्षति।
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना, या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6)परिवहन के दौरान क्षति या हानि।
