1. एफपी समाक्षीय पिगटेल लेजर डायोड का परिचय
2. तकनीकी विशिष्टताएँ
3. उत्पाद सुविधाएँ
4. अनुप्रयोग

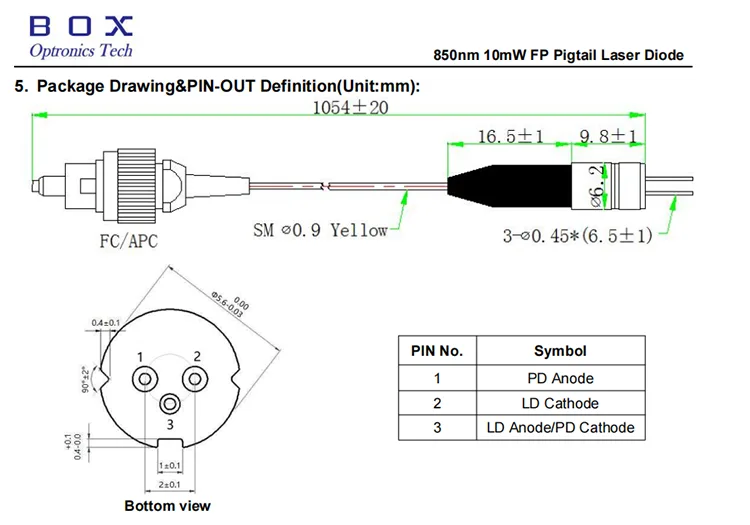

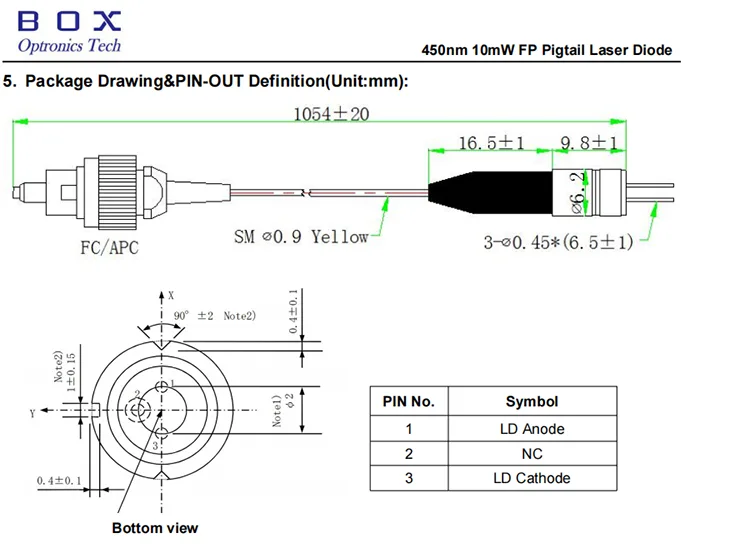

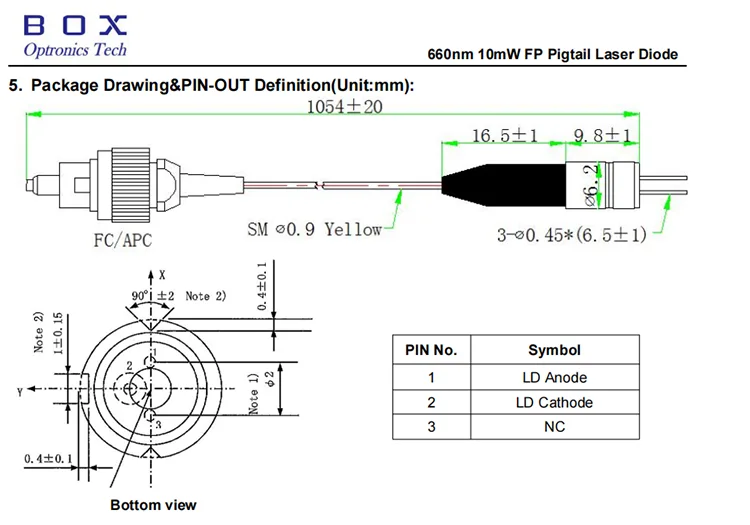

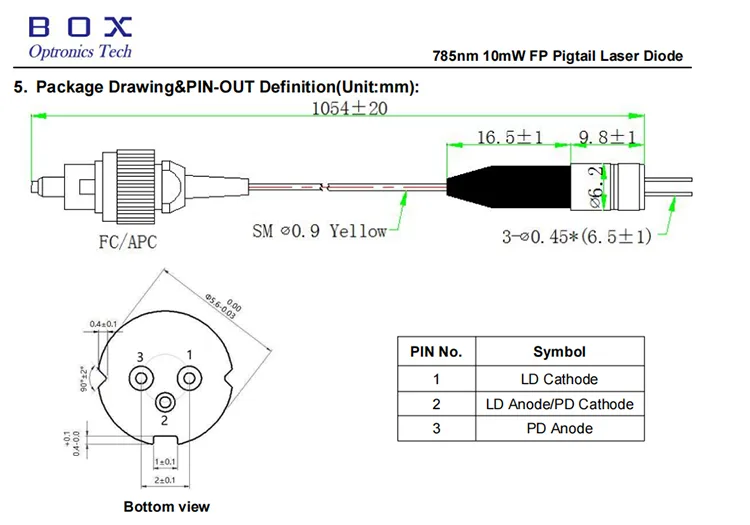

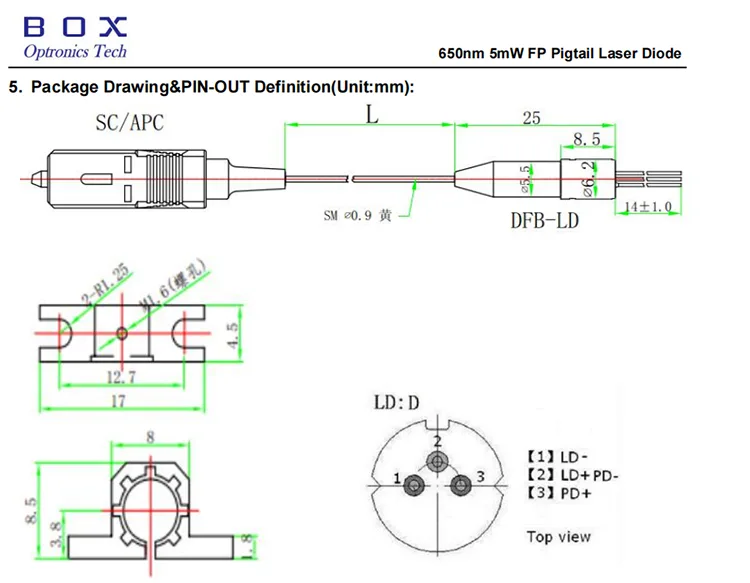

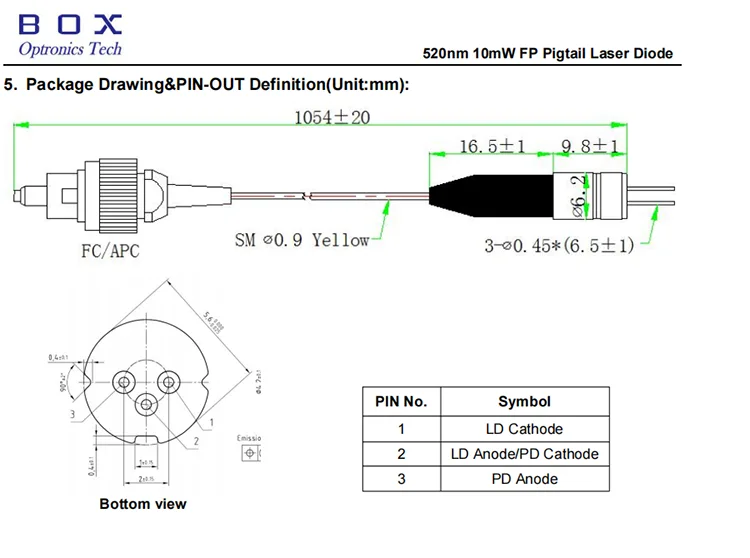

5. पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट: मिमी)
6. आदेश देने की जानकारी
7. डेटाशीट
8. कोटेशन और भुगतान की शर्तें
9. नेतृत्व समय
10. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

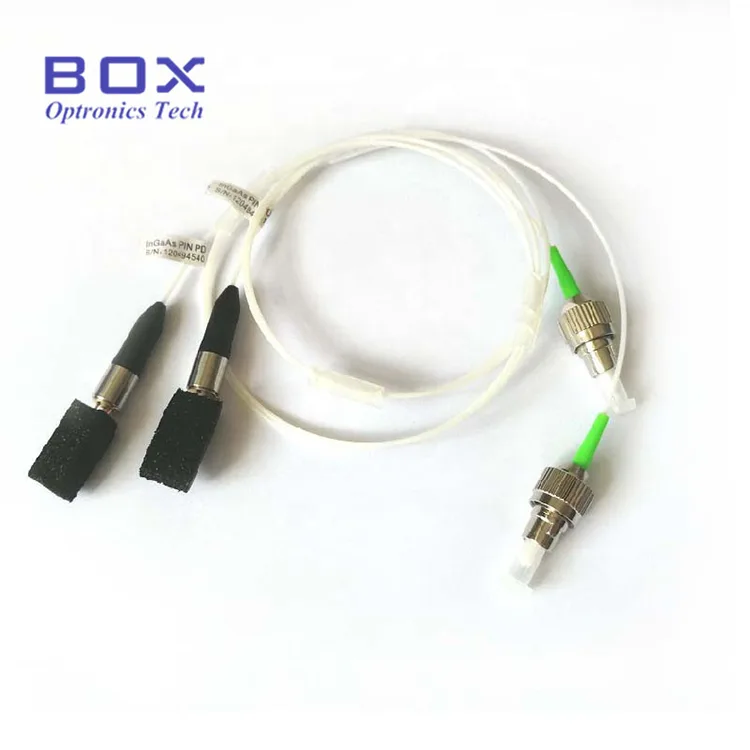

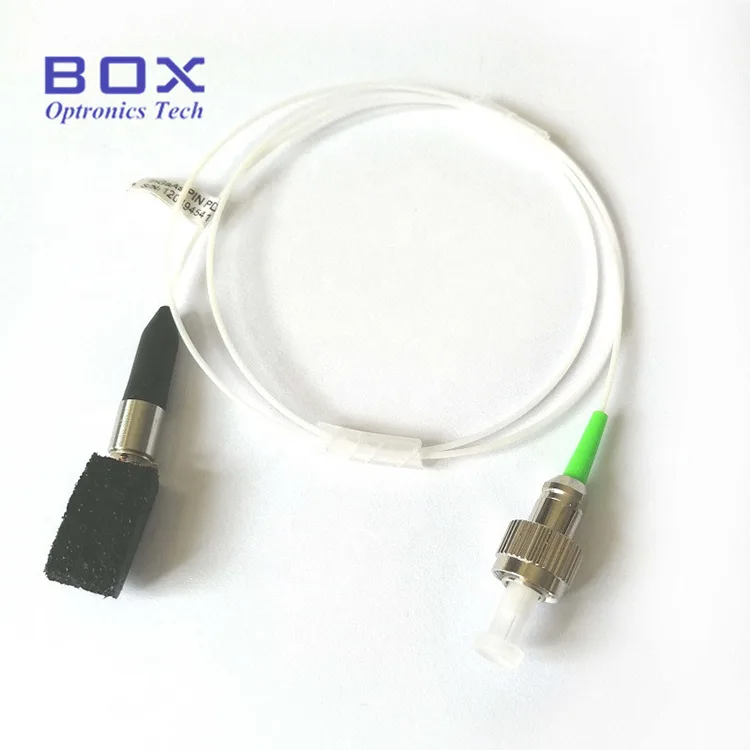

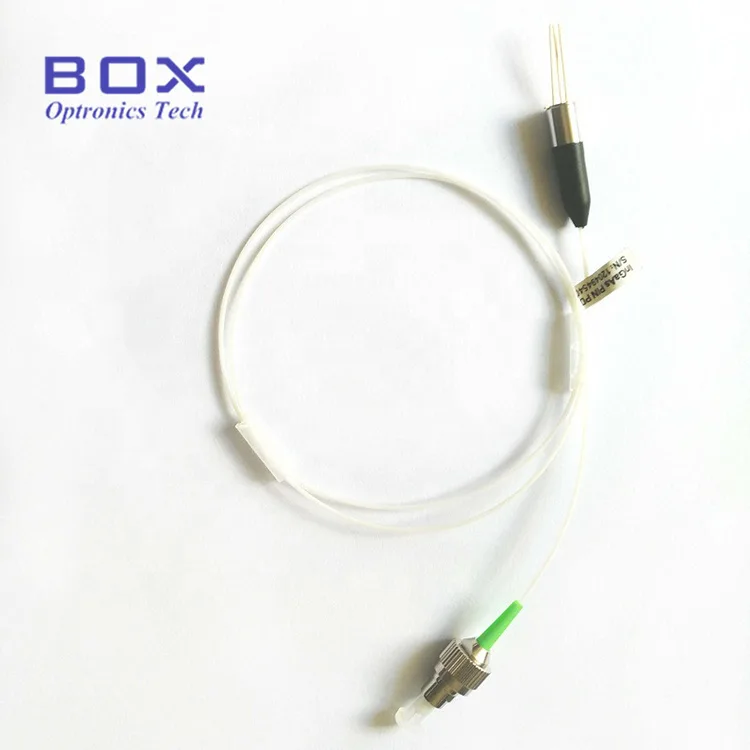

यह एफपी समाक्षीय पिगटेल लेजर डायोड एक एकल-मोड फैब्री-पेरोट लेजर डायोड है, तरंग दैर्ध्य 450nm, 520nm, 650nm, 660nm, 785nm, 850nm, और 980nm उपलब्ध हैं, और आउटपुट पावर 5 mW या 10 mW है। कनेक्टर एफसी/एपीसी या एससी/एपीसी है। उच्च विश्वसनीयता और लंबा जीवन। टेलकोर्डिया जीआर-468 विश्वसनीयता परीक्षण मानक। ये मल्टी-वेवलेंथ एफपी लेजर डायोड विभिन्न प्रकार के दृश्यमान और निकट-अवरक्त अनुप्रयोगों के लिए लचीले, विश्वसनीय और उच्च-प्रदर्शन समाधान प्रदान करते हैं।
|
पैरामीटर |
प्रतीक |
परीक्षण की स्थिति |
मिन |
प्रकार |
अधिकतम |
इकाई |
|
केंद्र तरंगदैर्घ्य |
λC |
पीओपी = पीएफ |
440 |
450 |
460 |
एनएम |
|
ऑप्टिकल आउटपुट पावर |
पीएफ |
यदि = 65mA |
10 |
20 |
- |
मेगावाट |
|
दहलीज धारा |
आईटीएच |
सीडब्ल्यू |
- |
22 |
40 |
एमए |
|
ऑपरेटिंग वोल्टेज |
वी.एफ |
सीडब्ल्यू |
- |
5.1 |
6.0 |
V |
|
परिचालन धारा |
अगर |
सीडब्ल्यू |
- |
70 |
90 |
एमए |
|
फाइबर प्रकार |
- |
- |
460-अश्वशक्ति |
|||
|
पैरामीटर |
प्रतीक |
परीक्षण की स्थिति |
मिन |
प्रकार |
अधिकतम |
इकाई |
|
केंद्र तरंगदैर्घ्य |
λC |
पीओपी = पीएफ |
510 |
520 |
530 |
एनएम |
|
ऑप्टिकल आउटपुट पावर |
पीएफ |
यदि = 65mA |
5.0 |
- |
- |
मेगावाट |
|
दहलीज धारा |
आईटीएच |
सीडब्ल्यू |
- |
22 |
40 |
एमए |
|
ऑपरेटिंग वोल्टेज |
वी.एफ |
सीडब्ल्यू |
- |
5.8 |
6.5 |
V |
|
परिचालन धारा |
अगर |
सीडब्ल्यू |
- |
60 |
80 |
एमए |
|
फाइबर प्रकार |
- |
- |
460-अश्वशक्ति |
|||
|
पैरामीटर |
प्रतीक |
परीक्षण की स्थिति |
मिन |
प्रकार |
अधिकतम |
इकाई |
|
केंद्र तरंगदैर्घ्य |
λC |
पीओपी = पीएफ |
640 |
650 |
660 |
एनएम |
|
ऑप्टिकल आउटपुट पावर |
पीएफ |
यदि = 65mA |
- |
5 |
- |
मेगावाट |
|
दहलीज धारा |
आईटीएच |
सीडब्ल्यू |
- |
55 |
- |
एमए |
|
ऑपरेटिंग वोल्टेज |
वी.एफ |
सीडब्ल्यू |
- |
2.1 |
2.5 |
V |
|
परिचालन धारा |
अगर |
सीडब्ल्यू |
- |
- |
105 |
एमए |
|
पैरामीटर |
प्रतीक |
परीक्षण की स्थिति |
मिन |
प्रकार |
अधिकतम |
इकाई |
|
केंद्र तरंगदैर्घ्य |
λC |
पीओपी = पीएफ |
652 |
660 |
670 |
एनएम |
|
ऑप्टिकल आउटपुट पावर |
पीएफ |
यदि =70mA |
10 |
- |
- |
मेगावाट |
|
दहलीज धारा |
आईटीएच |
सीडब्ल्यू |
- |
40 |
90 |
एमए |
|
ऑपरेटिंग वोल्टेज |
वी.एफ |
सीडब्ल्यू |
- |
2.4 |
3.0 |
V |
|
परिचालन धारा |
अगर |
सीडब्ल्यू |
- |
70 |
120 |
एमए |
|
फाइबर प्रकार |
- |
- |
630 एचपी |
|||
|
पैरामीटर |
प्रतीक |
परीक्षण की स्थिति |
मिन |
प्रकार |
अधिकतम |
इकाई |
|
केंद्र तरंगदैर्घ्य |
λC |
पीओपी = पीएफ |
780 |
790 |
800 |
एनएम |
|
ऑप्टिकल आउटपुट पावर |
पीएफ |
यदि =70mA |
10 |
- |
-- |
मेगावाट |
|
दहलीज धारा |
आईटीएच |
सीडब्ल्यू |
- |
30 |
45 |
एमए |
|
ऑपरेटिंग वोल्टेज |
वी.एफ |
सीडब्ल्यू |
- |
1.9 |
2.2 |
V |
|
परिचालन धारा |
अगर |
सीडब्ल्यू |
- |
70 |
120 |
एमए |
|
ढलान दक्षता |
से |
सीडब्ल्यू |
1 |
1.1 |
1.2 |
डब्ल्यू/ए |
|
मॉनिटर पीडी |
मैं हूँ |
- |
- |
0.2 |
0.2 |
एमए |
|
फाइबर प्रकार |
- |
- |
780 एचपी |
|||
|
पैरामीटर |
प्रतीक |
परीक्षण की स्थिति |
मिन |
प्रकार |
अधिकतम |
इकाई |
|
केंद्र तरंगदैर्घ्य |
λC |
पीओपी = पीएफ |
840 |
850 |
860 |
एनएम |
|
ऑप्टिकल आउटपुट पावर |
पीएफ |
यदि = 60mA |
10 |
- |
- |
मेगावाट |
|
दहलीज धारा |
आईटीएच |
सीडब्ल्यू |
- |
16 |
20 |
एमए |
|
ऑपरेटिंग वोल्टेज |
वी.एफ |
सीडब्ल्यू |
- |
2.1 |
2.3 |
V |
|
परिचालन धारा |
अगर |
सीडब्ल्यू |
- |
45 |
60 |
एमए |
|
ढलान दक्षता |
से |
सीडब्ल्यू |
- |
0.95 |
- |
डब्ल्यू/ए |
|
मॉनिटर पीडी |
मैं हूँ |
- |
0.05 |
0.13 |
0.5 |
एमए |
|
फाइबर प्रकार |
- |
- |
780 एचपी |
|||
|
पैरामीटर |
प्रतीक |
परीक्षण की स्थिति |
मिन |
प्रकार |
अधिकतम |
इकाई |
|
केंद्र तरंगदैर्घ्य |
λC |
पीओपी = पीएफ |
965 |
980 |
990 |
एनएम |
|
ऑप्टिकल आउटपुट पावर |
पीएफ |
यदि = 60mA |
5 |
- |
- |
मेगावाट |
|
दहलीज धारा |
आईटीएच |
सीडब्ल्यू |
- |
12 |
20 |
एमए |
|
ऑपरेटिंग वोल्टेज |
वी.एफ |
सीडब्ल्यू |
- |
1.55 |
2.0 |
V |
|
परिचालन धारा |
अगर |
सीडब्ल्यू |
- |
30 |
50 |
एमए |
|
ढलान दक्षता |
से |
सीडब्ल्यू |
0.64 |
0.8 |
- |
डब्ल्यू/ए |
|
मॉनिटर पीडी |
मैं हूँ |
- |
0.08 |
0.3 |
0.5 |
एमए |
|
फाइबर प्रकार |
- |
- |
नमस्ते1060 |
|||
● सिंगल मोड फैब्री-पेरोट (एफपी) लेजर डायोड;
● तरंग दैर्ध्य विकल्प: 450–980nm;
● समाक्षीय फाइबर-युग्मित आउटपुट, सीडब्ल्यू ऑपरेशन;
● उच्च विश्वसनीयता, लंबा जीवन;
● Telcordia GR-468 विश्वसनीयता परीक्षण मानक।
● संकेत;
● हल्की कलम;
● प्रिंटर;
● प्रयोगशाला और बायोमेडिकल लेजर;
● ऑप्टिकल सेंसिंग.
|
बीएलडी |
-एक्स |
XX |
XX |
X |
-XX |
|
एलडी |
चिप प्रकार |
वेवलेंथ |
बिजली उत्पादन |
पिन-आउट |
योजक |
|
लेज़र डायोड |
एफ: एफपी |
450: 450nm 520: 520एनएम |
10: 10mW अन्य |
एफ: टाइप एफ |
एफए: एफसी/एपीसी |
|
650: 650nm |
02: 2mW 05: 5 मेगावाट अन्य |
डी: टाइप डी |
एफए: एफसी/एपीसी एसए: एससी/एपीसी अन्य |
||
|
660: 660nm 785: 785 एनएम 850: 850एनएम |
10: 10 मेगावाट अन्य |
डी: टाइप डी |
एफए: एफसी/एपीसी |
||
|
980: 980एनएम |
5: 5 मेगावाट अन्य |
डी: टाइप डी |
एफए: एफसी/एपीसी |
उदाहरण के लिए: BLD-F78510D-FA
(आदेश जानकारी: एफपी समाक्षीय पिगटेल लेजर डायोड, 785एनएम 10एमडब्ल्यू, टाइप डी पिन-आउट, एफसी/एपीसी कनेक्टर के साथ)।
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स EXW का उपयोग करने का सुझाव देता है। हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया उत्पादों के लिए शिपिंग लागत का पूर्व भुगतान करें।
(3) अन्य
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन: लगभग 10 कार्य दिवस। (यदि स्टॉक में कुछ है, तो इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय रसद: 3-5 कार्य दिवस।
● वारंटी अवधि:
खरीद से 1 वर्ष के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन। 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
मुफ़्त वारंटी अवधि के दौरान, उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली खराबी के लिए मुफ़्त मरम्मत या प्रतिस्थापन सेवाएँ प्रदान की जाएंगी। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित मामलों में वारंटी अवधि के भीतर मुफ्त मरम्मत सेवाओं से इनकार करने का अधिकार रखता है:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या पर्यावरणीय प्रभावों से होने वाली क्षति।
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना, या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6)परिवहन के दौरान क्षति या हानि।
