1. कैन लेजर के लिए 760 एनएम डीएफबी का परिचय
2. उत्पाद विशिष्टताएँ
3. उत्पाद सुविधाएँ
4. अनुप्रयोग

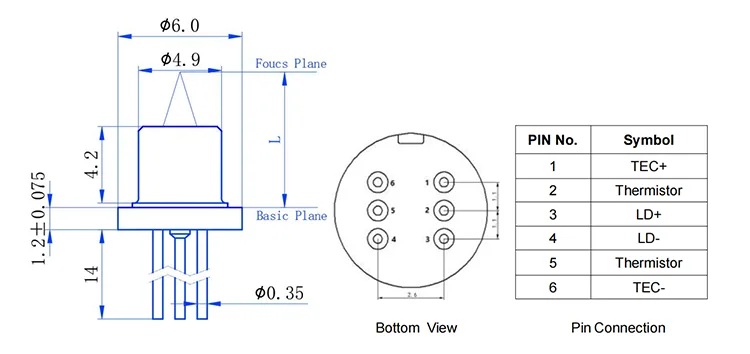

5. पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट: मिमी)
6. आदेश देने की जानकारी
7. डेटाशीट
8. कोटेशन और भुगतान की शर्तें
9. नेतृत्व समय
10. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

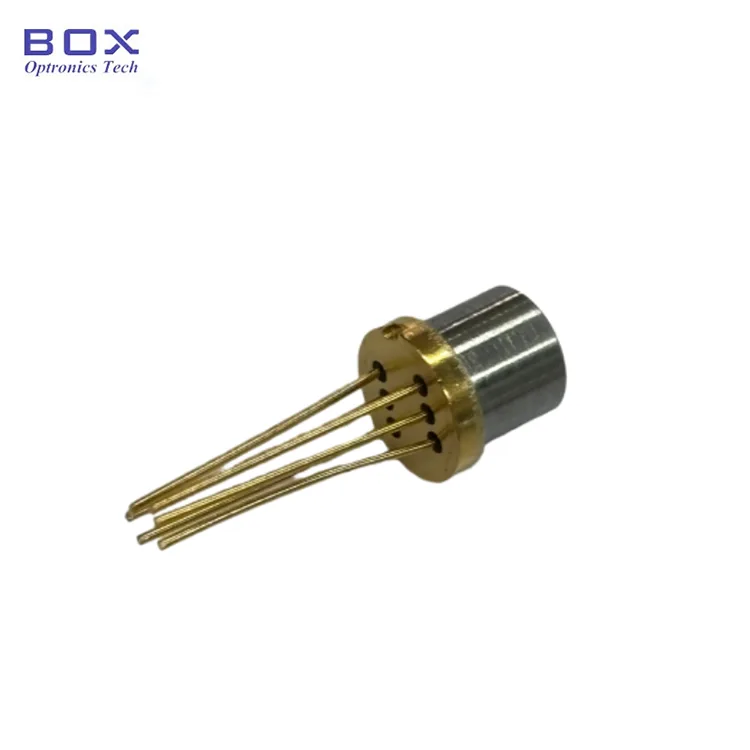

बॉक्स ऑप्ट्रोनिक्स से 760nm DFB TO CAN लेजर एक उच्च प्रदर्शन वाला लेजर स्रोत है जिसे ऑक्सीजन (O2) गैस सेंसिंग और TDLAS अनुप्रयोगों के लिए डिज़ाइन किया गया है। लेज़र में 760nm+/-1nm की केंद्र तरंग दैर्ध्य, 60mW तक आउटपुट पावर, 10~30mA की कम थ्रेशोल्ड धारा और स्थिर संचालन के लिए साइड-मोड दमन अनुपात (SMSR)≥35dB की सुविधा है। एकीकृत टीईसी और थर्मिस्टर सटीक तापमान नियंत्रण और उत्कृष्ट तरंग दैर्ध्य स्थिरता सक्षम करते हैं। 760nm DFB TO CAN लेजर एस्फेरिक लेंस या फ्लैट विंडो TO-CAN पैकेज में उपलब्ध है, जो गैस विश्लेषक, पर्यावरण निगरानी उपकरणों और स्पेक्ट्रोस्कोपी सिस्टम में OEM एकीकरण के लिए उपयुक्त है।
|
पैरामीटर |
प्रतीक |
परीक्षण की स्थितियाँ |
न्यूनतम. |
प्रकार. |
अधिकतम. |
इकाई |
|
दहलीज धारा |
आईटीएच |
सीडब्ल्यू, 25℃ |
- |
10 |
30 |
एमए |
|
बिजली उत्पादन |
पीओ |
आईओपी=100एमए |
60 |
- |
- |
मेगावाट |
|
केंद्र तरंगदैर्घ्य |
λ |
आईओपी=100एमए |
759 |
760 |
761 |
एनएम |
|
ढलान दक्षता |
से |
आईओपी=100एमए |
- |
- |
2.6 |
मेगावाट/एमए |
|
आगे वोल्टेज |
वी.एफ |
आईओपी=100एमए |
- |
- |
2.6 |
V |
|
प्रतिरोध |
R |
सीडब्ल्यू |
- |
- |
15 |
Ω |
|
साइड मोड दमन अनुपात |
एसएमएसआर |
आईओपी=100एमए |
35 |
- |
- |
डीबी |
|
थर्मिस्टर प्रतिरोध |
आर टी |
25℃ |
- |
10 |
- |
KΩ |
|
बीटा गुणांक (25℃/85℃) |
बीटा |
- |
3800 |
3930 |
4000 |
K |
|
टीईसीआर |
आइमैक्स |
- |
- |
- |
1.2 |
A |
|
वीमैक्स |
- |
- |
- |
1.58 |
V |
|
|
क्यू मैक्स |
- |
- |
- |
1.2 |
W |
|
|
ΔT |
- |
- |
- |
70 |
K |
● वितरित-प्रतिक्रिया (डीएफबी) लेजर;
● उच्च तरंग दैर्ध्य सटीकता;
● टीईसी तापमान स्थिरीकरण के साथ एकीकृत;
● TO60 पैकेज, एस्फेरिक लेंस या फ्लैट विंडो वैकल्पिक।
● ऑक्सीजन गैस सेंसिंग;
● टीडीएलएएस स्पेक्ट्रोस्कोपी;
● औद्योगिक गैस विश्लेषण;
● प्रयोगशाला उपकरण;
● पर्यावरण निगरानी।
|
बीएलडी |
-एक्स |
XX |
XX |
X |
-XX |
|
एलडी |
चिप प्रकार |
वेवलेंथ |
पैकेट |
बिजली उत्पादन |
खिड़की |
|
लेज़र डायोड |
डी: डीएफबी |
760: 760एनएम |
प्रति: प्रति-कर सकते हैं |
60: 60 मेगावाट |
एएल: एस्फेरिक लेंस परिवार कल्याण: सपाट खिड़की |
उदाहरण: BLD-D760TO60-AL
(ऑर्डर जानकारी: 760एनएम डीएफबी टू कैन लेजर, 60एमडब्ल्यू आउटपुट पावर, एस्फेरिक लेंस)।
● उद्धरण की शर्तें
(1) EXW;
(2) डीएपी;
(3) अन्य.
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
(1) इलेक्ट्रोस्टैटिक क्षति को रोकने के लिए मॉड्यूल को सामान्य अर्धचालक उपकरण की तरह ही संभाला जाना चाहिए। सुरक्षा के लिए रखने और ले जाने के लिए, मॉड्यूल को ईएसडी प्रूफ सामग्री के साथ पैक किया जाना चाहिए। पीसीबी पर मॉड्यूल को इकट्ठा करने के लिए, कार्यक्षेत्र, सोल्डरिंग आयरन और मानव शरीर को ग्राउंड किया जाना चाहिए।
(2) कृपया वायुमंडलीय स्थितियों पर विशेष ध्यान दें क्योंकि मॉड्यूल पर ओस के कारण कुछ विद्युत क्षति हो सकती है।
(3) ऑटोमोबाइल जैसे तेज़ कंपन वाले वातावरण में, प्रदर्शन और विश्वसनीयता की गारंटी नहीं होती है।
760nm 10mW DFB बटरफ्लाई लेजर डायोड
1392nm 10mW DFB बटरफ्लाई लेजर डायोड
1683nm 10mW फाइबर युग्मित लेजर
1651एनएम डीएफबी फाइबर युग्मित लेजर डायोड
हाई-पावर 1653.7nm 40mW DFB बटरफ्लाई लेजर
● वारंटी अवधि:
खरीद से 1 वर्ष के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन। 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
मुफ़्त वारंटी अवधि के दौरान, उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली खराबी के लिए मुफ़्त मरम्मत या प्रतिस्थापन सेवाएँ प्रदान की जाएंगी। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित मामलों में वारंटी अवधि के भीतर मुफ्त मरम्मत सेवाओं से इनकार करने का अधिकार रखता है:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या पर्यावरणीय प्रभावों से होने वाली क्षति।
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना, या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6)परिवहन के दौरान क्षति या हानि।
