1392एनएम डीएफबी लेजर डायोड टू-कैन

उत्पाद अवलोकन -1392एनएम डीएफबी लेजर डायोड टू-कैन

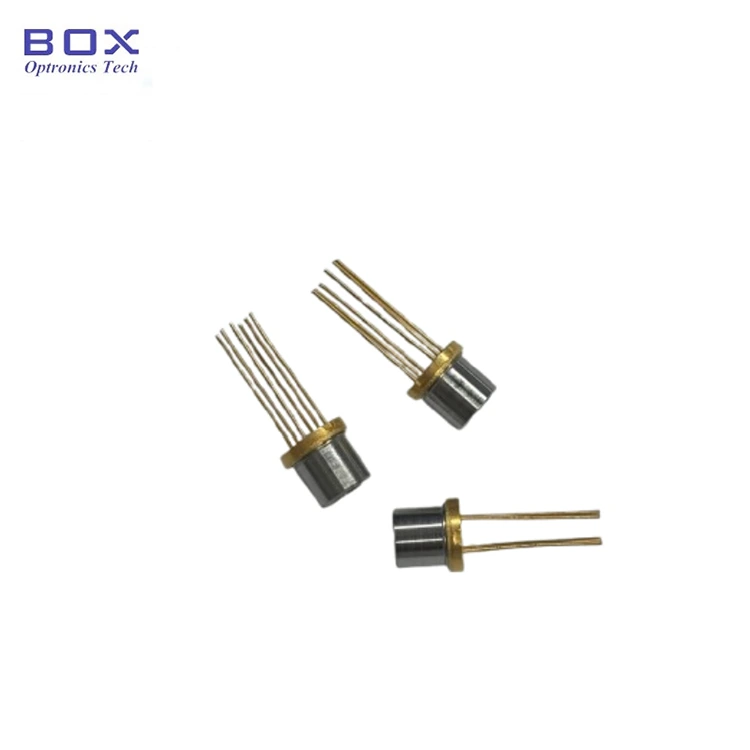

बॉक्स ऑप्ट्रोनिक्स के 1392nm DFB लेजर डायोड TO-CAN (मॉडल: BLD-D1392.5TO60-AL) में 1392.5nm केंद्र तरंग दैर्ध्य (1391.5–1393.5nm) और 7.5 मिमी फोकल लंबाई वाले एस्फेरिक लेंस के माध्यम से 5mW ऑप्टिकल आउटपुट है। फ्री-स्पेस ऑप्टिकल कपलिंग के लिए डिज़ाइन किया गया, यह 1392 एनएम डीएफबी लेजर डायोड गैस सेल कपलिंग, गैस विश्लेषण और ऑप्टिकल सेंसिंग सिस्टम एकीकरण के लिए उपयुक्त है।

एकीकृत टीईसी और थर्मिस्टर तरंग दैर्ध्य स्थिरीकरण के लिए तापमान नियंत्रण का समर्थन करते हैं। 6-पिन कॉन्फ़िगरेशन वाला एक हर्मेटिक TO60 मेटल पैकेज गैस विश्लेषक और औद्योगिक ऑप्टिकल सेंसिंग उपकरणों के लिए एक कॉम्पैक्ट और मजबूत फॉर्म फैक्टर प्रदान करता है।

मुख्य विशेषताएं -1392एनएम डीएफबी लेजर डायोड टू-कैन

· केंद्र तरंग दैर्ध्य: 1392.5 एनएम (सीमा 1391.5–1393.5 एनएम),+/- 1 एनएम उच्च तरंग दैर्ध्य सटीकता

· उच्च ऑप्टिकल आउटपुट पावर: न्यूनतम 5mW

· कम थ्रेशोल्ड करंट

· एकीकृत थर्मोइलेक्ट्रिक कूलर (टीईसी), थर्मिस्टर

· एस्फेरिक लेंस आउटपुट के साथ कॉम्पैक्ट TO60 हर्मेटिक पैकेज

विशिष्ट अनुप्रयोग-1392एनएम डीएफबी लेजर डायोड टू-कैन

· TDLAS का उपयोग करके जल वाष्प (H₂O) का पता लगाना

· फ्री-स्पेस गैस सेल स्पेक्ट्रोस्कोपी

· गैस विश्लेषक के लिए 1392एनएम डीएफबी लेजर स्रोत

· औद्योगिक प्रक्रिया नमी की निगरानी

·ऑप्टिकल गैस सेंसिंग और स्पेक्ट्रोस्कोपी उपकरण

· फोटोनिक्स अनुसंधान और ओईएम गैस विश्लेषण प्रणाली

उत्पाद विशिष्टताएँ -1392एनएम डीएफबी लेजर डायोड टू-कैन

अधिकतम निरपेक्ष दर - निर्धारण

इलेक्ट्रो-ऑप्टिकल विशेषताएँ (T = 25°C)

टीईसी विशेषताएँ

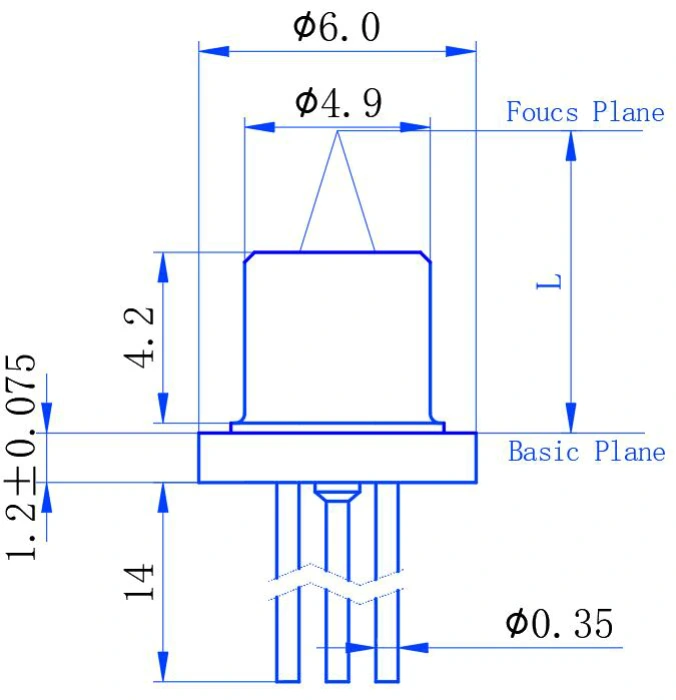

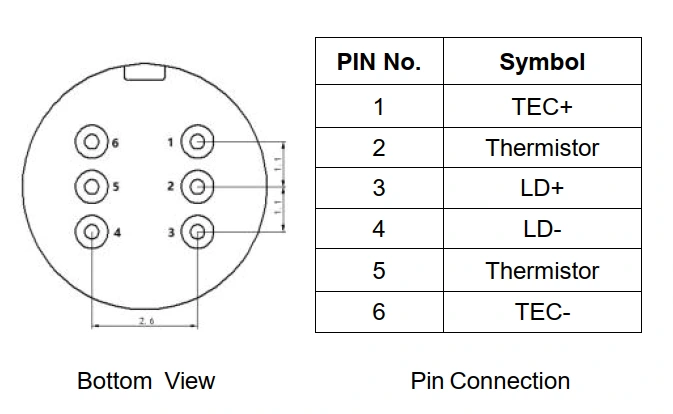

पैकेज और पिन परिभाषा

ऑर्डरिंग जानकारी -1392एनएम डीएफबी लेजर डायोड टू-कैन

मॉडल नामकरण

बीएलडी - डी XXXX से XX - एक्स

उदाहरण: BLD-D1392.5TO60-AL

डेटाशीट -1392एनएम डीएफबी लेजर डायोड टू-कैन

डेटा शीट

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न: 1392nm DFB लेजर से किस गैस का पता लगाया जा सकता है?

उत्तर: 1392nm तरंग दैर्ध्य का उपयोग आमतौर पर जल वाष्प (H₂O) अवशोषण स्पेक्ट्रोस्कोपी के लिए किया जाता है और इसे TDLAS-आधारित नमी और जल वाष्प का पता लगाने के लिए लागू किया जा सकता है। विशिष्ट अवशोषण रेखा और परिचालन स्थितियों का मूल्यांकन गैस सांद्रता, ऑप्टिकल पथ लंबाई और सिस्टम डिज़ाइन के आधार पर किया जाना चाहिए। बॉक्स ऑप्ट्रोनिक्स विभिन्न गैस सेंसिंग आवश्यकताओं के लिए अन्य तरंग दैर्ध्य पर डीएफबी लेजर डायोड भी प्रदान करता है।

प्रश्न: इस TO60 DFB लेजर और बटरफ्लाई-पैकेज्ड DFB लेजर के बीच क्या अंतर है?

ए: मुख्य अंतर पैकेज प्रारूप, ऑप्टिकल इंटरफ़ेस और लागत हैं।

TO60 संस्करण में फ्री-स्पेस ऑप्टिकल कपलिंग के लिए एक एकीकृत टीईसी, थर्मिस्टर और एस्फेरिक लेंस के साथ एक कॉम्पैक्ट हर्मेटिक मेटल-कैन पैकेज की सुविधा है।

बटरफ्लाई डीएफबी लेजर आमतौर पर फाइबर-पिगटेल आउटपुट के साथ उपलब्ध होते हैं और कॉन्फ़िगरेशन के आधार पर ऑप्टिकल आइसोलेटर और मॉनिटर फोटोडायोड जैसे अतिरिक्त कार्यों को एकीकृत कर सकते हैं।

अपने सरल पैकेज और फ्री-स्पेस ऑप्टिकल आउटपुट के साथ, TO60 संस्करण गैस सेंसिंग और अन्य अनुप्रयोगों के लिए अधिक लागत प्रभावी विकल्प प्रदान करता है जहां फाइबर कपलिंग और अतिरिक्त एकीकृत कार्यों की आवश्यकता नहीं होती है। चुनाव आवश्यक ऑप्टिकल कपलिंग विधि, पैकेज आकार और सिस्टम आर्किटेक्चर पर निर्भर करता है।

प्रश्न: एकीकृत टीईसी गैस का पता लगाने के प्रदर्शन को कैसे बेहतर बनाता है?

ए: एकीकृत टीईसी और 10kΩ थर्मिस्टर डीएफबी लेजर के लिए तापमान नियंत्रण प्रदान करते हैं, स्थिर परिचालन स्थितियों को बनाए रखने और तापमान भिन्नता के कारण तरंग दैर्ध्य बहाव को कम करने में मदद करते हैं। टीडीएलएएस प्रणालियों में तापमान नियंत्रण महत्वपूर्ण है क्योंकि लेजर तरंग दैर्ध्य को लक्ष्य अवशोषण सुविधा के साथ संरेखित रहना चाहिए। टीईसी विनिर्देशों को लेजर ऑपरेटिंग तापमान रेंज और संपूर्ण गैस सेंसिंग सिस्टम की आवश्यकताओं के साथ एक साथ माना जाना चाहिए।

संबंधित उत्पाद

· 1392nm 10mW DFB बटरफ्लाई लेजर डायोड

· 760nm 10mW DFB बटरफ्लाई लेजर डायोड

· 1512nm 10mW DFB 14-पिन बटरफ्लाई लेजर

· CO2 सेंसिंग के लिए 1574nm DFB लेजर डायोड

· 1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड

ऑपरेशन नोट्स और हैंडलिंग

· लेजर डायोड इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) संवेदनशील उपकरण हैं। हैंडलिंग के दौरान हमेशा उचित ईएसडी सुरक्षा प्रक्रियाओं का पालन किया जाना चाहिए।

· इलेक्ट्रोस्टैटिक क्षति को रोकने के लिए मॉड्यूल को सामान्य अर्धचालक उपकरणों की तरह ही संभाला जाना चाहिए। सुरक्षित रखने और ले जाने के लिए, मॉड्यूल को ईएसडी-प्रूफ सामग्री के साथ पैक किया जाना चाहिए।

· पीसीबी पर मॉड्यूल को इकट्ठा करने के लिए, कार्यक्षेत्र, सोल्डरिंग आयरन और मानव शरीर को ग्राउंड किया जाना चाहिए।

· अप्रयुक्त उपकरणों को अनुशंसित भंडारण तापमान (-40°C से +85°C) पर ESD-सुरक्षित पैकेजिंग में संग्रहित करें।

· डेटाशीट में निर्दिष्ट पूर्ण अधिकतम रेटिंग से अधिक न हो, जिसमें 100mA अधिकतम फॉरवर्ड करंट और 2V अधिकतम फॉरवर्ड वोल्टेज शामिल है।

· हमेशा करंट लिमिटिंग और ओवर-वोल्टेज सुरक्षा वाले लेजर डायोड ड्राइवर का उपयोग करें।

· इष्टतम प्रदर्शन और तरंग दैर्ध्य स्थिरता के लिए लेजर ड्राइव करंट लागू करने से पहले टीईसी तापमान स्थिरीकरण सक्षम करें।

· संदूषण से बचने के लिए एस्फेरिक लेंस की सतह को नंगी उंगलियों से छूने से बचें। यदि सफाई की आवश्यकता है, तो आइसोप्रोपिल अल्कोहल (आईपीए) और एक लिंट-फ्री स्वैब का उपयोग करें।

· सोल्डर रिफ्लो तापमान: 10 सेकंड के लिए अधिकतम 260°C। अत्यधिक सोल्डरिंग समय या तापमान से बचें।
