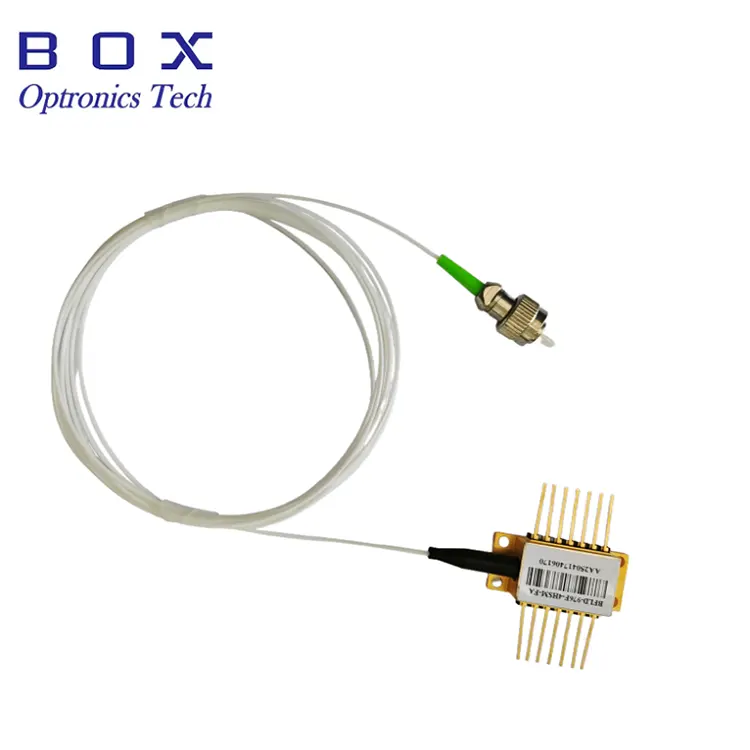

H2S गैस सेंसिंग के लिए 1582nm DFB लेजर

बॉक्स ऑप्ट्रोनिक्स एक 1582nm+/-1nm वितरित फीडबैक लेजर प्रदान करता है जिसे ट्यून करने योग्य डायोड लेजर अवशोषण स्पेक्ट्रोस्कोपी (TDLAS) का उपयोग करके हाइड्रोजन सल्फाइड (H2S) का पता लगाने के लिए डिज़ाइन किया गया है। H2S गैस सेंसिंग के लिए 1582nm DFB लेजर एक उद्योग-मानक 14-पिन तितली पैकेज में एक एकीकृत थर्मोइलेक्ट्रिक कूलर (TEC), 10kΩ थर्मिस्टर, मॉनिटर फोटोडायोड और अंतर्निहित ऑप्टिकल आइसोलेटर के साथ रखा गया है, 1582nm DFB लेजर तरंग दैर्ध्य स्थिरता (0.09nm/°C तापमान गुणांक, 0.01nm/mA वर्तमान गुणांक) और विश्वसनीय संचालन प्रदान करता है। विस्तृत केस तापमान रेंज।

जांच भेजें

उत्पाद वर्णन

उत्पाद अवलोकन - H2S गैस सेंसिंग के लिए 1582nm DFB लेजर

बॉक्स ऑप्ट्रोनिक्स से H2S गैस सेंसिंग के लिए 1582nm DFB लेजर एक उच्च प्रदर्शन वाला MQW वितरित-फीडबैक लेजर है जिसे हाइड्रोजन सल्फाइड (H₂S) का पता लगाने और फाइबर ऑप्टिक सेंसिंग के लिए डिज़ाइन किया गया है। तरंग दैर्ध्य सटीकता +/- 1nm है, तरंग दैर्ध्य सीमा 1581-1583nm है, और यह SM या PM फाइबर के माध्यम से 10mW न्यूनतम ऑप्टिकल आउटपुट पावर प्रदान करता है। एकीकृत टीईसी और 10kΩ थर्मिस्टर तरंग दैर्ध्य स्थिरीकरण का समर्थन करते हैं, जबकि 0.01nm/mA तरंग दैर्ध्य वर्तमान गुणांक ठीक तरंग दैर्ध्य ट्यूनिंग को सक्षम बनाता है। ≥30dB ऑप्टिकल आइसोलेटर बैक-रिफ्लेक्शन को कम करता है, और दो पिनआउट विकल्पों के साथ 14-पिन बटरफ्लाई पैकेज लचीला सिस्टम एकीकरण प्रदान करता है।

प्रमुख विशेषताएँ - H2S गैस सेंसिंग के लिए 1582nm DFB लेजर

· केंद्र तरंग दैर्ध्य: 1582एनएम, +/-1एनएम डब्लूएल सहिष्णुता (सीमा 1581-1583एनएम)

· उच्च ऑप्टिकल आउटपुट पावर: 10mW / 20mW

· उच्च साइड-मोड दमन अनुपात: ≥35dB न्यूनतम, 40dB सामान्य (CW)

·अंतर्निहित ऑप्टिकल आइसोलेटर: ≥30dB आइसोलेशन

· तरंग दैर्ध्य स्थिरीकरण के लिए एकीकृत थर्मोइलेक्ट्रिक कूलर (टीईसी) और 10kΩ थर्मिस्टर

· उद्योग-मानक 14-पिन बटरफ्लाई पैकेज, टाइप 1 और टाइप 2 पिनआउट विकल्प

· एसएम फाइबर या पीएम फाइबर पिगटेल

विशिष्ट अनुप्रयोग - H2S गैस सेंसिंग के लिए 1582nm DFB लेजर

· टीडीएलएएस का उपयोग करके हाइड्रोजन सल्फाइड (एच2एस) गैस का पता लगाना और निगरानी करना

· H2S का पता लगाने के लिए तरंग दैर्ध्य मॉड्यूलेशन स्पेक्ट्रोस्कोपी (WMS)।

· औद्योगिक एच₂एस सुरक्षा और पर्यावरण निगरानी

· तेल और गैस, रसायन, और अपशिष्ट जल गैस विश्लेषण

· गैस निगरानी और उत्सर्जन विश्लेषण की प्रक्रिया करें

· एनआईआर स्पेक्ट्रोस्कोपी और गैस विश्लेषणात्मक उपकरण

· एच₂एस गैस विश्लेषक और औद्योगिक सुरक्षा प्रणालियों में OEM एकीकरण

उत्पाद विशिष्टताएं - H2S गैस सेंसिंग के लिए 1582nm DFB लेजर

अधिकतम निरपेक्ष दर - निर्धारण

पैरामीटर	प्रतीक	स्थिति	न्यूनतम.	प्रकार.	अधिकतम.	इकाई
भंडारण तापमान	टी	-	-40	-	85	डिग्री सेल्सियस
ऑपरेटिंग केस तापमान	शीर्ष	-	-20	-	70	डिग्री सेल्सियस
आगे प्रवाह	अगर	सीडब्ल्यू	-	-	200	एमए
लेजर रिवर्स वोल्टेज	वीएलआर	-	-	-	2	V
पीडी फॉरवर्ड करंट	आईएफपीडी	-	-	1.1	5	एमए
पीडी रिवर्स वोल्टेज	वीआरपीडी	-	-	5	10	V
टीईसी वर्तमान	आईटीईसी	-	-	0.8	1.5	A
टीईसी वोल्टेज	वीटीईसी	-	-	1.5	3.5	V

इलेक्ट्रो-ऑप्टिकल विशेषताएँ (T = 25°C लेज़र तापमान)

पैरामीटर	प्रतीक	परीक्षण की स्थिति	न्यूनतम.	प्रकार.	अधिकतम.	इकाई
केंद्र तरंगदैर्घ्य	λसी	TL=15~35°C, CW	1581	1582	1583	एनएम
ऑप्टिकल आउटपुट पावर	पीओ	-	10	-	-	मेगावाट
दहलीज धारा	आईटीएच	-	-	10	35	एमए
ढलान दक्षता	η	सीडब्ल्यू, पीओ=5एमडब्ल्यू	0.05	0.11	0.2	मेगावाट/एमए
ऑपरेटिंग करंट	आईओपी	PO=10mW, CW	-	100	120	एमए
स्पेक्ट्रल लाइनविथ	एलडब्ल्यू	एफडब्ल्यूएचएम	-	3	-	मेगाहर्टज
लेजर फॉरवर्ड वोल्टेज	वी.एफ	सीडब्ल्यू, पीओ = 10 मेगावाट	-	1.2	3.0	V
डार्क करंट की निगरानी करें	पहचान	-	-	-	0.1	μA
बैंडविड्थ (-3dB)	बीडब्ल्यू	-	-	2.5	-	गीगा
साइड-मोड दमन अनुपात	एसएमएसआर	सीडब्ल्यू	35	40	-	डीबी
ऑप्टिकल अलगाव	-	-10	30	-	-	डीबी
सापेक्ष तीव्रता शोर	रिन	सीडब्ल्यू, पीओ=5एमडब्ल्यू	-	-145	-	डीबी/हर्ट्ज
टीईसी सेट तापमान	टी	-	15	-	35	डिग्री सेल्सियस
इनपुट प्रतिबाधा	सीन नाम	-	22	25	28	Ω
थर्मिस्टर करंट	आईटीसी	-	10	-	100	μA
थर्मिस्टर प्रतिरोध	आरटीएच	टीएल=25°C	9.5	10	10.5	kΩ
टीईसी वर्तमान	आईटीईसी	TL=25°C, TC=70°C	-	-	1.5	A
टीईसी वोल्टेज	वीटीईसी	TL=25°C, TC=70°C	-	-	3.5	V
टीईसी क्षमता	ΔT	टीसी=70°C	-	-	50	डिग्री सेल्सियस
तरंग दैर्ध्य बहाव (ईओएल)	Δλ	25 साल का जीवनकाल	-	-	±0.1	एनएम
तरंग दैर्ध्य तापमान गुणांक	Δλ/ΔT	टीईसी 15°C से 35°C	-	0.09	-	एनएम/डिग्री सेल्सियस
तरंग दैर्ध्य धारा गुणांक	Δλ/ΔI	-	-	0.01	-	एनएम/एमए

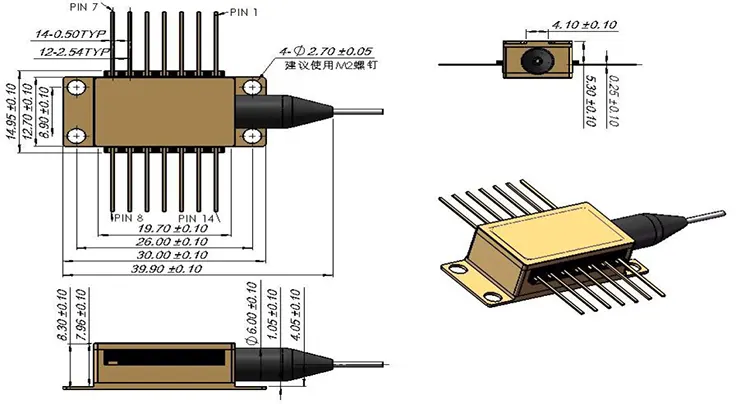

पैकेज और पिन परिभाषा - H2S गैस सेंसिंग के लिए 1582nm DFB लेजर

टाइप 1 पिन कॉन्फ़िगरेशन

नत्थी करना	विवरण	नत्थी करना	विवरण
1	thermistor	14	एनसी (कोई कनेक्शन नहीं)
2	thermistor	13	लेजर एनोड (+)
3	लेजर डीसी बायस (कैथोड) (-)	12	लेजर आरएफ कैथोड (-)
4	पीडी मॉनिटर एनोड (-)	11	लेजर एनोड (+)
5	पीडी मॉनिटर कैथोड (+)	10	एनसी (कोई कनेक्शन नहीं)
6	टीईसी (+)	9	केस ग्राउंड
7	टीईसी (-)	8	केस ग्राउंड

टाइप 2 पिन कॉन्फ़िगरेशन

नत्थी करना	विवरण	नत्थी करना	विवरण
1	टीईसी (+)	14	टीईसी (-)
2	thermistor	13	केस ग्राउंड
3	पीडी मॉनिटर एनोड (-)	12	एनसी (कोई कनेक्शन नहीं)
4	पीडी मॉनिटर कैथोड (+)	11	लेजर कैथोड (-)
5	thermistor	10	लेजर एनोड (+)
6	एनसी (कोई कनेक्शन नहीं)	9	एनसी (कोई कनेक्शन नहीं)
7	एनसी (कोई कनेक्शन नहीं)	8	एनसी (कोई कनेक्शन नहीं)

ऑर्डरिंग जानकारी - H2S गैस सेंसिंग के लिए 1582nm DFB लेजर

मॉडल नामकरण

बीएफएलडी - XXXX - XX - XX - XX (-X)

उदाहरण: बीएफएलडी-1582-10एसएम-एफए

मैदान	कोड	विवरण
लेजर प्रकार	बीएफएलडी	डीएफबी लेजर डायोड श्रृंखला
वेवलेंथ	1582	1582 एनएम (यह भी उपलब्ध है: 1310, 1550, सीडब्ल्यूडीएम, अन्य तरंग दैर्ध्य)
बिजली उत्पादन	10	10mW (यह भी उपलब्ध है: 20mW, अनुकूलित)
फाइबर प्रकार	एसएम/पीएम	एसएम = सिंगल-मोड (एसएमएफ-28ई); पीएम = ध्रुवीकरण-बनाए रखना
कनेक्टर प्रकार	एफए/एसए	एफए = एफसी/एपीसी; एसए = एससी/एपीसी; अन्य कनेक्टर उपलब्ध हैं
पिनआउट	शून्य/2	शून्य = प्रकार 1 (डिफ़ॉल्ट); 2 = प्रकार 2

डेटाशीट और टेस्टशीट - H2S गैस सेंसिंग के लिए 1582nm DFB लेजर

डेटा शीट

टेस्टशीट

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न: 1582nm H₂S गैस सेंसिंग के लिए उपयुक्त क्यों है?

उत्तर: 1582nm तरंग दैर्ध्य क्षेत्र में H₂S अवशोषण विशेषताएं शामिल हैं और DFB लेजर और TDLAS/QEPAS तकनीकों का उपयोग करके H₂S का पता लगाने के लिए इसका प्रदर्शन किया गया है। टीडीएलएएस में, लेजर तरंग दैर्ध्य को लक्ष्य अवशोषण रेखा पर स्कैन किया जाता है, और परिणामी अवशोषण का विश्लेषण एच₂एस एकाग्रता निर्धारित करने के लिए किया जाता है। 1582 एनएम क्षेत्र मानक फाइबर-ऑप्टिक घटकों और परिपक्व डीएफबी लेजर तकनीक के साथ भी संगत है। एक संकीर्ण लाइनविड्थ और उच्च एसएमएसआर स्पेक्ट्रोस्कोपिक पहचान के लिए सटीक तरंग दैर्ध्य नियंत्रण सक्षम करते हैं।

प्रश्न: गैस सेंसिंग सिस्टम के लिए बिल्ट-इन ऑप्टिकल आइसोलेटर क्यों महत्वपूर्ण है?

ए: फाइबर कनेक्टर्स, गैस सेल, बीम स्प्लिटर्स और अन्य ऑप्टिकल घटकों से बैक-रिफ्लेक्शन ऑप्टिकल फीडबैक का कारण बन सकता है, जिससे आउटपुट पावर में उतार-चढ़ाव, मोड अस्थिरता और तरंग दैर्ध्य अस्थिरता हो सकती है। ≥30dB आइसोलेशन वाला एक अंतर्निर्मित ऑप्टिकल आइसोलेटर ऑप्टिकल फीडबैक को दबाता है और स्थिर लेजर संचालन और माप बेसलाइन को बनाए रखने में मदद करता है। इसकी प्रभावशीलता महत्वपूर्ण ऑप्टिकल प्रतिबिंब वाले फाइबर-आधारित टीडीएलएएस सिस्टम में विशेष रूप से मूल्यवान है।

प्रश्न: न्यूनतम ऑर्डर मात्रा (एमओक्यू) क्या है?

ए: MOQ 1pc है। अनुसंधान एवं विकास, प्रोटोटाइपिंग और प्रारंभिक मूल्यांकन के लिए छोटी मात्रा उपलब्ध है, जबकि गैस विश्लेषक उत्पादन और ओईएम कार्यक्रमों के लिए बड़ी मात्रा का समर्थन किया जा सकता है। अपनी आवश्यक मात्रा के आधार पर मूल्य निर्धारण के लिए हमारी बिक्री टीम से संपर्क करें।

प्रश्न: क्या मुझे विभिन्न गैस प्रजातियों के लिए कस्टम तरंग दैर्ध्य मिल सकता है?

उत्तर: हाँ. बॉक्स ऑप्ट्रोनिक्स टीडीएलएएस और अन्य स्पेक्ट्रोस्कोपिक अनुप्रयोगों के लिए गैस अवशोषण सुविधाओं से मेल खाने वाले विभिन्न तरंग दैर्ध्य पर डीएफबी लेजर प्रदान करता है। उपलब्ध तरंग दैर्ध्य में H₂S, CO₂, CH₄, H₂O, CO, NH₃, O₂ और अन्य गैसों के समाधान शामिल हैं। व्यवहार्यता समीक्षा और कोटेशन के लिए अपनी लक्ष्य गैस और तरंग दैर्ध्य आवश्यकताओं के साथ हमसे संपर्क करें।
