सी-बैंड ट्यूनेबल लेजर मॉड्यूल

उत्पाद अवलोकन-सी-बैंड ट्यून करने योग्य लेजर मॉड्यूल

बॉक्स ऑप्ट्रोनिक्स का सी-बैंड ट्यूनेबल लेजर मॉड्यूल (एटीएलएस4 / एचटीएलएस4 सीरीज) एक कॉम्पैक्ट, एकीकृत ट्यूनेबल लेजर मॉड्यूल है जो पूर्ण सी-बैंड तरंग दैर्ध्य रेंज और फाइबर-युग्मित आउटपुट को कवर करता है।

ATLS4 मॉडल को सटीक तरंग दैर्ध्य ट्यूनिंग के लिए अनुकूलित किया गया है, जो 10 बजे का एक विशिष्ट तरंग दैर्ध्य चरण आकार, ≤100 µs तरंग दैर्ध्य स्विचिंग समय और 5 मेगाहर्ट्ज से नीचे संकीर्ण लाइनविड्थ प्रदर्शन प्रदान करता है। यह उच्च वर्णक्रमीय सटीकता की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श है, जिसमें एफबीजी पूछताछ, नैरोबैंड ऑप्टिकल फिल्टर लक्षण वर्णन, डीडब्ल्यूडीएम घटक परीक्षण और सटीक फोटोनिक माप शामिल हैं।

HTLS4 मॉडल को तीव्र तरंग दैर्ध्य स्कैनिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें 1 μs तक तेज़ तरंग दैर्ध्य ट्यूनिंग प्रतिक्रिया, 1000 एनएम/एस से अधिक उच्च गति स्कैनिंग क्षमता और लगभग 1 मेगाहर्ट्ज लाइनविड्थ शामिल है। यह गतिशील एफबीजी सेंसिंग, उच्च-थ्रूपुट ऑप्टिकल घटक परीक्षण और तेज़ वर्णक्रमीय अधिग्रहण अनुप्रयोगों के लिए अनुकूलित है।

दोनों मॉडल समान मैकेनिकल पैकेज, इलेक्ट्रिकल इंटरफ़ेस और फाइबर आउटपुट कॉन्फ़िगरेशन साझा करते हैं, जिससे सिस्टम डिजाइनर मैकेनिकल या इलेक्ट्रिकल एकीकरण डिज़ाइन को बदले बिना एप्लिकेशन आवश्यकताओं के आधार पर उचित प्रदर्शन ग्रेड का चयन कर सकते हैं।

मुख्य विशेषताएं-सी-बैंड ट्यूनेबल लेजर मॉड्यूल

• वाइड सी-बैंड तरंग दैर्ध्य ट्यूनिंग रेंज: 1525-1568एनएम (एटीएलएस4) / 1525-1569एनएम (एचटीएलएस4)

• उच्च तरंग दैर्ध्य सटीकता: ±10 बजे पूर्ण, ±2 बजे स्थिरता, <3 बजे दोहराव

• तेज़ ट्यूनिंग गति: ≤100µs (ATLS4) / ≤1µs (HTLS4) प्रति चरण

• उच्च स्कैनिंग गति: >10 बजे चरण पर 40 एनएम/सेकंड (एटीएलएस4) / >20 अपराह्न चरण पर 1000 एनएम/सेकेंड (एचटीएलएस4)

• ठीक तरंग दैर्ध्य चरण: रात 10 बजे सामान्य (एटीएलएस4) / रात 20 बजे सामान्य (एचटीएलएस4)

• उच्च आउटपुट पावर: >10dBm(10mW) पूर्ण ट्यूनिंग रेंज में

• उत्कृष्ट पावर स्थिरता: ±0.05dBm

• अच्छी पावर फ़्लैटनेस: ≤±0.3dB

• उच्च साइड-मोड दमन अनुपात: >35dB (ATLS4) / >40dB (HTLS4)

• कम सापेक्ष तीव्रता वाला शोर: <-135dB/Hz

• संकीर्ण लाइनविड्थ: <5 मेगाहर्ट्ज (एटीएलएस4) / ~1 मेगाहर्ट्ज विशिष्ट (एचटीएलएस4), स्थिर

• मानक एफसी/एपीसी फाइबर कनेक्टर आउटपुट

• कॉम्पैक्ट मॉड्यूल फॉर्म फैक्टर: 134x104x21 मिमी

• 5V डीसी आपूर्ति, <5W सामान्य बिजली की खपत

• विस्तृत ऑपरेटिंग तापमान रेंज: -20°C से +65°C

विशिष्ट अनुप्रयोग-सी-बैंड ट्यून करने योग्य लेजर मॉड्यूल

• फाइबर ब्रैग ग्रेटिंग (एफबीजी) डिमोड्यूलेशन और पूछताछ प्रणाली

• ऑप्टिकल निष्क्रिय डिवाइस परीक्षण और लक्षण वर्णन (प्रविष्टि हानि, वापसी हानि, फ़िल्टर प्रतिक्रिया)

• डीडब्ल्यूडीएम घटक और तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सर परीक्षण

• तापमान, तनाव और कंपन माप के लिए फाइबर ऑप्टिक सेंसिंग सिस्टम

• पुलों, सुरंगों, पाइपलाइनों और पवन टरबाइन ब्लेडों की संरचनात्मक स्वास्थ्य निगरानी

• ऑप्टिकल स्पेक्ट्रम माप और विश्लेषण के लिए ट्यून करने योग्य लेजर स्रोत

• फोटोनिक्स और ऑप्टिकल संचार प्रयोगशालाओं में अनुसंधान और विकास

• ऑप्टिकल परीक्षण और माप उपकरण में OEM एकीकरण

उत्पाद विशिष्टताएँ-सी-बैंड ट्यून करने योग्य लेजर मॉड्यूल

ऑप्टिकल और तरंग दैर्ध्य विशिष्टताएँ

यांत्रिक और विद्युत विशिष्टताएँ

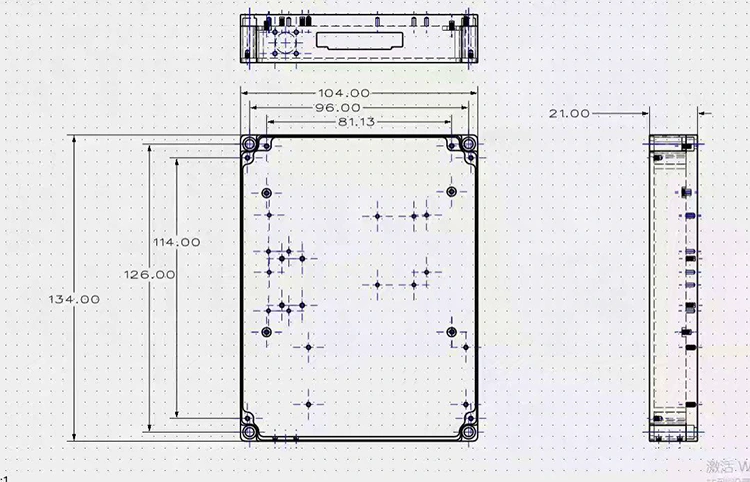

पैकेज आयाम-सी-बैंड ट्यून करने योग्य लेजर मॉड्यूल

मॉड्यूल आयाम: 134 मिमी (एल) × 104 मिमी (डब्ल्यू) × 21 मिमी (एच)

ऑर्डरिंग सूचना-सी-बैंड ट्यून करने योग्य लेजर मॉड्यूल

मॉडल नामकरण

XTLS4-सी-बैंड

उदाहरण: ATLS4-C-बैंड, HTLS4-C-बैंड

अक्सर पूछे जाने वाले प्रश्न (एफएक्यू)-सी-बैंड ट्यूनेबल लेजर मॉड्यूल

प्रश्न: ATLS4 और HTLS4 मॉडल के बीच क्या अंतर है?

ए: एटीएलएस4 और एचटीएलएस4 समान मैकेनिकल पैकेज, इलेक्ट्रिकल इंटरफ़ेस और फाइबर आउटपुट साझा करते हैं, लेकिन ट्यूनिंग गति, चरण आकार और लाइनविड्थ प्रदर्शन में भिन्न होते हैं।

ATLS4 मानक संस्करण 10 बजे तरंग दैर्ध्य चरण आकार, ≤100 µs एकल-चरण तरंग दैर्ध्य स्विचिंग समय, >40 एनएम/सेकेंड स्कैनिंग गति (10 बजे चरण), और <5 मेगाहर्ट्ज की एक संकीर्ण लाइनविड्थ प्रदान करता है, जो इसे उच्च-रिज़ॉल्यूशन वर्णक्रमीय माप और सटीक ऑप्टिकल लक्षण वर्णन के लिए आदर्श बनाता है।

HTML4 हाई-स्पीड संस्करण 20 बजे तरंगदैर्घ्य चरण रिज़ॉल्यूशन के साथ 1 μs एकल-चरण तरंग दैर्ध्य स्विचिंग समय और >1000 एनएम/सेकेंड स्कैनिंग गति प्रदान करता है, जो इसे तेजी से एफबीजी पूछताछ, गतिशील फाइबर सेंसिंग और उच्च-थ्रूपुट ऑप्टिकल घटक परीक्षण के लिए आदर्श बनाता है।

स्कैनिंग गति, तरंग दैर्ध्य रिज़ॉल्यूशन और सिग्नल-टू-शोर अनुपात के लिए अपनी एप्लिकेशन आवश्यकताओं के आधार पर मॉडल का चयन करें।

प्रश्न: क्या इस ट्यून करने योग्य लेजर स्रोत का उपयोग एफबीजी पूछताछ प्रणालियों के लिए किया जा सकता है?

उ: हाँ. ATLS4 और HTLS4 ट्यून करने योग्य लेजर मॉड्यूल FBG पूछताछ प्रणालियों के लिए व्यापक रूप से उपयुक्त हैं। उनकी सटीक तरंग दैर्ध्य ट्यूनिंग क्षमता, उच्च तरंग दैर्ध्य रिज़ॉल्यूशन और स्थिर ऑप्टिकल आउटपुट तापमान, तनाव और कंपन परिवर्तनों के कारण एफबीजी तरंग दैर्ध्य बदलाव की सटीक ट्रैकिंग की अनुमति देते हैं। ATLS4 को उच्च-रिज़ॉल्यूशन वर्णक्रमीय विश्लेषण के लिए अनुकूलित किया गया है, जबकि HTLS4 गतिशील FBG सेंसिंग और उच्च-थ्रूपुट माप के लिए उच्च गति स्कैनिंग क्षमता प्रदान करता है।

प्रश्न: आउटपुट पावर और पावर फ़्लैटनेस क्या है?

उत्तर: दोनों मॉडल ±0.05dBm पावर स्थिरता और ≤±0.3dB पावर फ़्लैटनेस के साथ पूर्ण ट्यूनिंग रेंज में >10dBm आउटपुट पावर प्रदान करते हैं। एकीकृत पावर कंट्रोल लूप लगातार आउटपुट पावर बनाए रखता है क्योंकि तरंग दैर्ध्य ट्यून किया जाता है, जिससे पावर भिन्नता के कारण होने वाली माप त्रुटियां कम हो जाती हैं।

प्रश्न: न्यूनतम ऑर्डर मात्रा (एमओक्यू) क्या है?

ए: MOQ 1 इकाई है। हम आर एंड डी के लिए एकल इकाइयों से लेकर ओईएम एकीकरण के लिए प्रोटोटाइपिंग से लेकर वॉल्यूम उत्पादन तक लचीली ऑर्डर मात्रा का समर्थन करते हैं। अपनी आवश्यक मात्रा पर विशिष्ट मूल्य निर्धारण के लिए हमारी बिक्री टीम से संपर्क करें।

डेटाशीट-सी-बैंड ट्यूनेबल लेजर मॉड्यूल

एटीएलएस4-सी-बैंड ट्यूनेबल लेजर मॉड्यूल

HTLS4-C-बैंड ट्यून करने योग्य लेजर मॉड्यूल

लीड टाइम-सी-बैंड ट्यूनेबल लेजर मॉड्यूल

• मानक उत्पादन: 1~2 सप्ताह

• वॉल्यूम ऑर्डर: उत्पादन शेड्यूल के लिए कृपया हमसे संपर्क करें

• कस्टम ऑर्डर: 3~4 सप्ताह

• अंतरराष्ट्रीय शिपिंग: ~5 कार्य दिवस (डीएचएल/यूपीएस/फेडएक्स एक्सप्रेस)

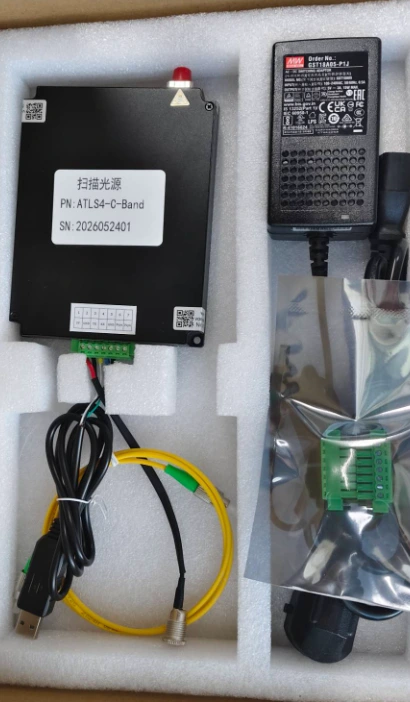

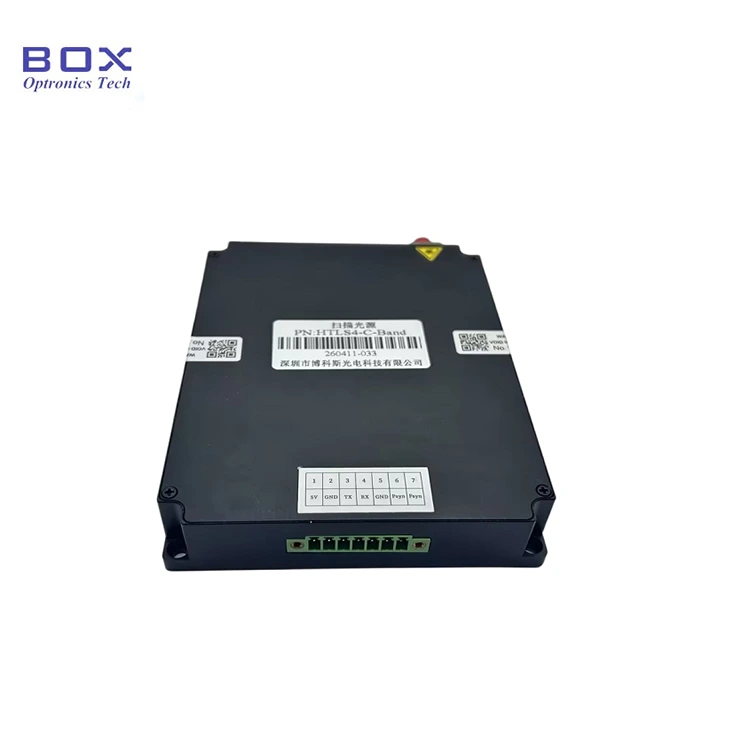

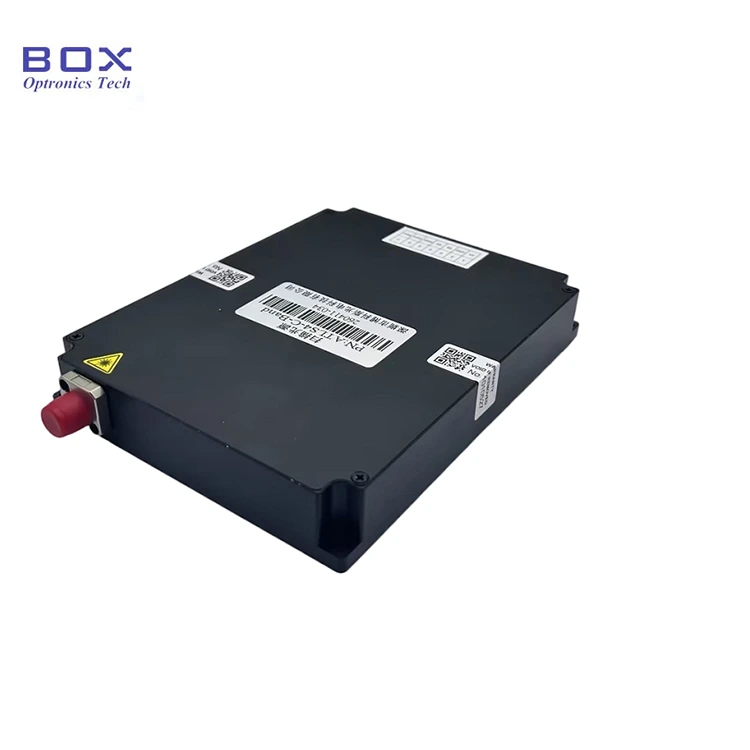

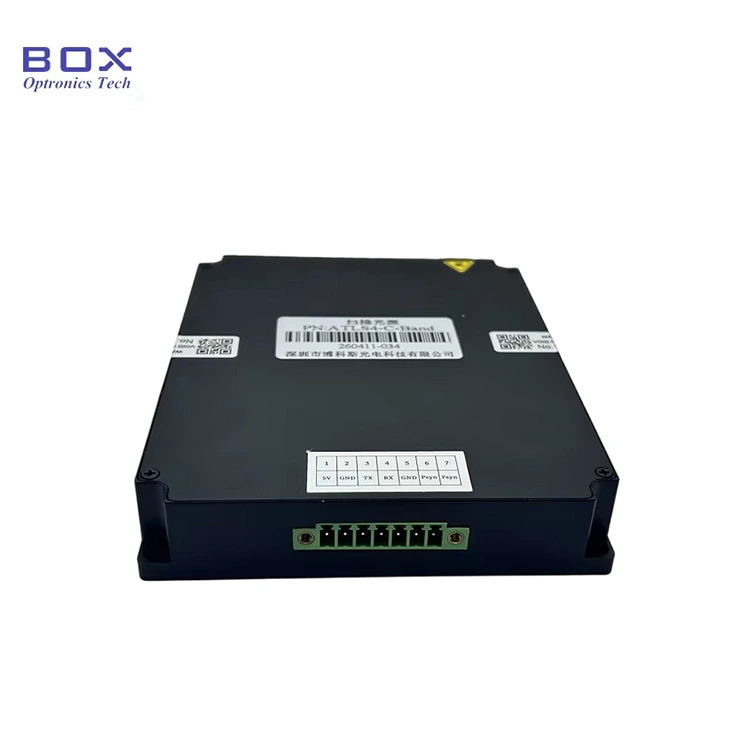

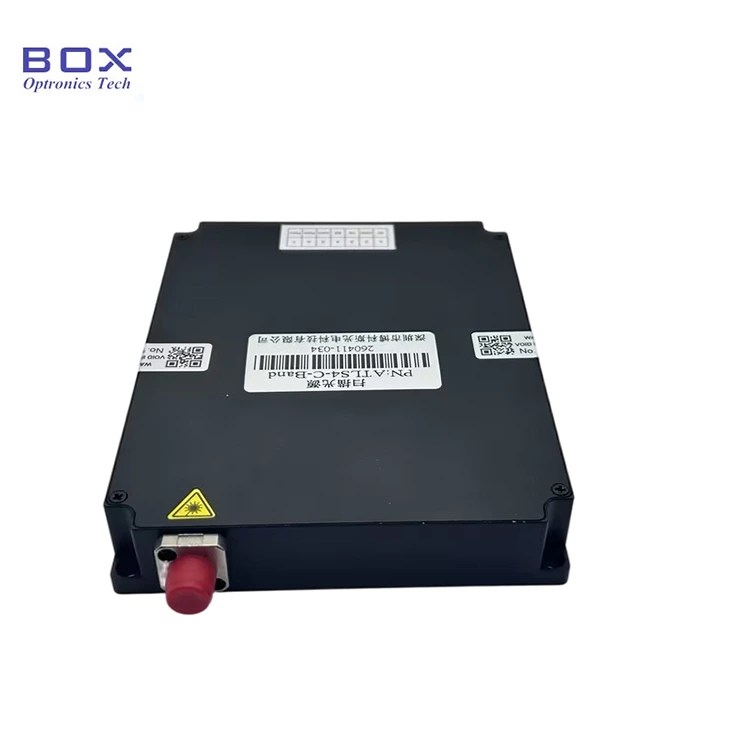

वास्तविक उत्पाद-सी-बैंड ट्यूनेबल लेजर मॉड्यूल का फोटो
