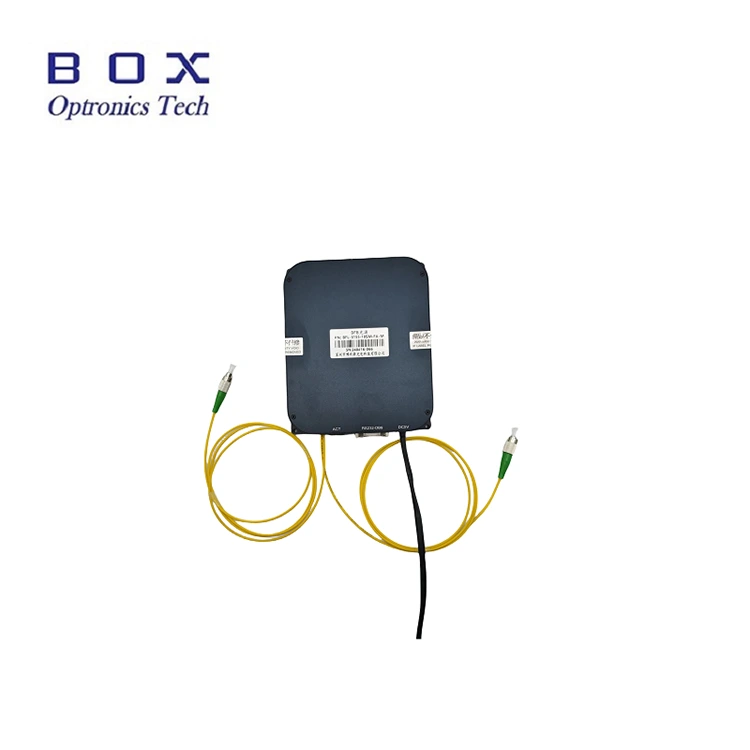

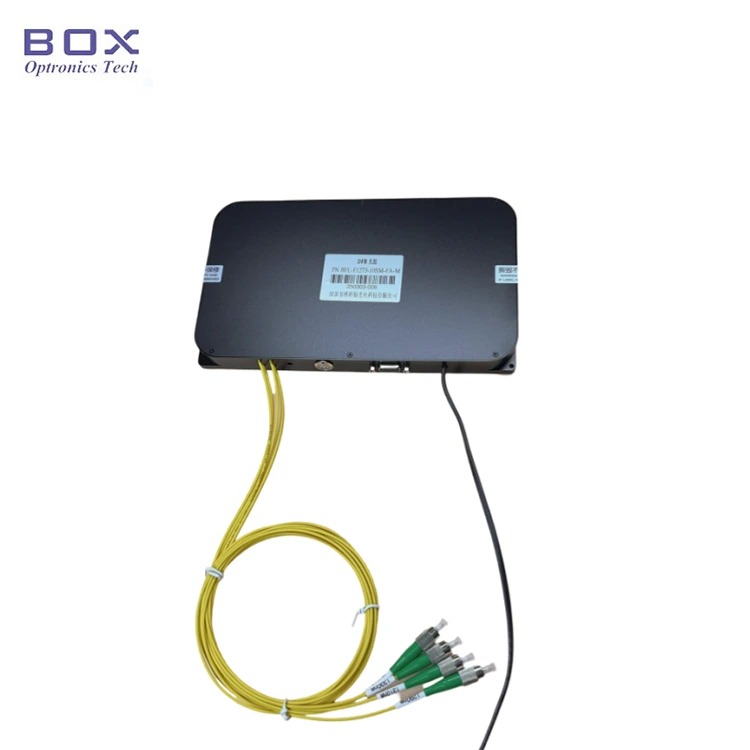

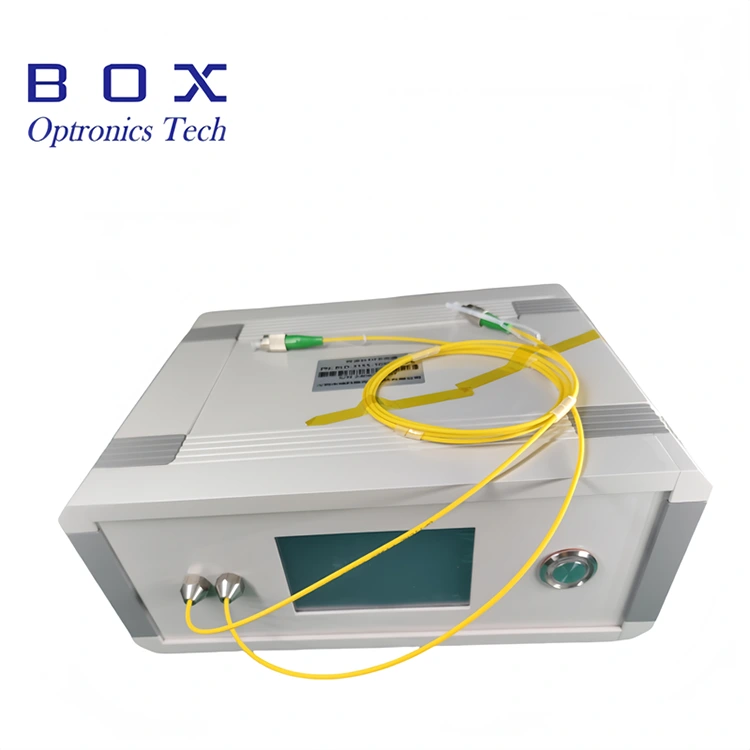

यह एक मल्टी-चैनल डीएफबी लेजर स्रोत है जो स्वतंत्र रूप से कॉन्फ़िगर करने योग्य तरंग दैर्ध्य और निरंतर-तरंग (सीडब्ल्यू) ऑपरेशन की सुविधा देता है। उपलब्ध तरंग दैर्ध्य विकल्पों में CWDM (1270~1650 एनएम), DWDM ITU चैनल 18~64, LAN-WDM तरंगदैर्घ्य, साथ ही विशिष्ट तरंगदैर्घ्य जैसे 1030 एनएम और 1064 एनएम शामिल हैं। उत्पाद दो कॉन्फ़िगरेशन में उपलब्ध है: एक स्टैंडअलोन डेस्कटॉप इकाई या एक इंटीग्रेबल मॉड्यूलर विकल्प; संचार इंटरफेस और निगरानी सॉफ्टवेयर से सुसज्जित। उपयोगकर्ता निश्चित आउटपुट पावर या पावर-समायोज्य कॉन्फ़िगरेशन के बीच चयन कर सकते हैं। यह मल्टी-चैनल डीएफबी लेजर स्रोत एकल-चैनल प्रकाश स्रोत या कई चैनलों में एक साथ आउटपुट के रूप में संचालन का समर्थन करता है।
|
पैरामीटर |
इकाई |
दोहरे चैनल |
चार चैनल |
टिप्पणी |
|
कार्य तरंगदैर्घ्य |
एनएम |
1310/1550 |
1270/1290/1310/1330 |
अनुकूलन |
|
वैकल्पिक तरंगदैर्घ्य |
एनएम |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 एनएम 1650एनएम 1683एनएम |
डीएफबी प्रकार |
|
|
बिजली उत्पादन |
मेगावाट |
10/20/अन्य |
अनुकूलन |
|
|
साइड मोड दमन अनुपात |
डीबी |
>30 |
|
|
|
कार्य करने का तरीका |
- |
सीडब्ल्यू |
|
|
|
पावर समायोजन रेंज |
- |
10~100% |
|
|
|
अल्पकालिक स्थिरता (15 मिनटों) |
डीबी |
≤±0.02 समतुल्य ≤±0.5% |
|
|
|
दीर्घकालिक स्थिरता (8 घंटे) |
डीबी |
≤±0.05 समतुल्य ≤±1 .2% |
|
|
|
योजक |
- |
एफसी/एपीसी |
अनुकूलन |
|
|
फाइबर प्रकार |
- |
Hi1060/SMF-28/PM1550 |
अनुकूलन |
|
|
पैकेट |
मिमी |
195(डब्ल्यू)×220(डी)×120(एच) |
बेंचटॉप |
|
|
150(डब्ल्यू)×125 (डी)×20 (एच) |
मॉड्यूल |
|||
|
बिजली की आपूर्ति |
V |
एसी 110~240V, <20W |
बेंचटॉप |
|
|
डीसी 5वी/4ए, <15डब्ल्यू |
मॉड्यूल |
|||
|
बिजली की खपत |
W |
≤60 |
|
|
|
तापमान रेंज आपरेट करना |
℃ |
-5 ~+55 |
|
|
|
भंडारण तापमान रेंज |
℃ |
-40 ~+85 |
|
|
● अनुकूलन योग्य तरंग दैर्ध्य और आउटपुट शक्तियां;
● 2~16 चैनल उपलब्ध;
● निश्चित या समायोज्य आउटपुट पावर;
● उच्च आउटपुट स्थिरता, छोटा आकार और तेज़ स्टार्टअप।
● डब्लूडीएम, एडब्ल्यूजी, पीएलसी डिवाइस डिफरेंशियल लॉस, रिटर्न लॉस डिटेक्शन;
● नेत्र संबंधी OCT;
● फाइबर डिवाइस अंशांकन और निष्क्रिय घटक परीक्षण प्रणाली।
● उपलब्ध तरंग दैर्ध्य (एनएम):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

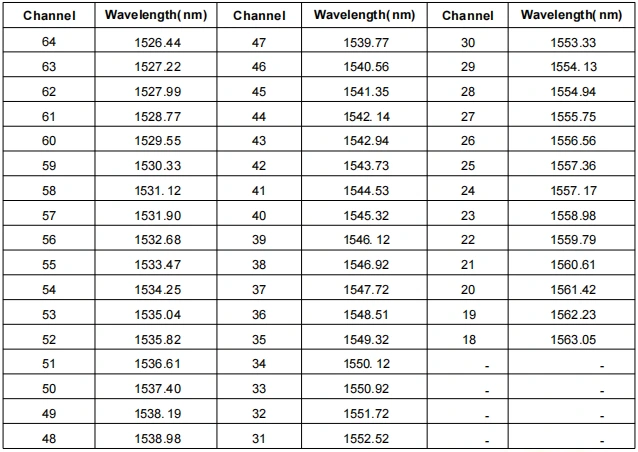

● आईटीयू चैनल 18~64 तरंगदैर्घ्य (मिमी):

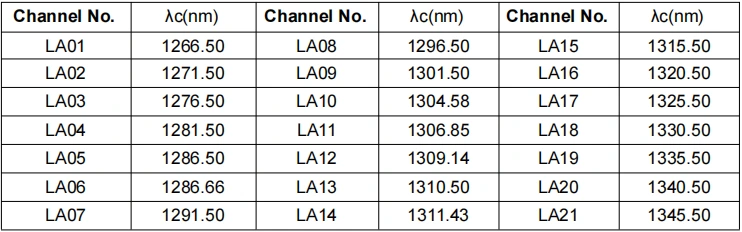

● LAN-WDM तरंगदैर्घ्य (मिमी):
स्टेप 1। अनपैकिंग: असेंबली से पहले, जांच लें कि सभी सहायक उपकरण पूर्ण हैं या नहीं।
चरण दो। बिजली की आपूर्ति: डीसी स्विचिंग बिजली की आपूर्ति या एक विनियमित बिजली की आपूर्ति से जुड़ा हुआ है जो उनकी बिजली आपूर्ति आवश्यकताओं को पूरा करता है। केवल मूल मिलान वाले पावर एडाप्टर (DC5V या DC12V) का उपयोग करें। अनुचित पावर एडॉप्टर प्रकाश स्रोत को नुकसान पहुंचा सकते हैं। (पावर एडॉप्टर स्थानीय वोल्टेज मानकों के अनुसार आपूर्ति किया गया है।)
चरण3. कनेक्टिंग आउटपुट फाइबर: फाइबर कनेक्टर या फ्लैंज पर डस्ट कैप खोलें, फाइबर के अंत चेहरे की जांच करें, और यह पुष्टि करने के बाद कि कोई प्रदूषण और क्षति नहीं है, परीक्षण के लिए फाइबर को कनेक्ट करें या डिवाइस या पावर मीटर में फाइबर को स्प्लिस करें।
Setp4. होस्ट कंप्यूटर से कनेक्ट करें: मल्टी-चैनल DFB लेजर स्रोत और कंप्यूटर को कनेक्ट करने के लिए USB-RS485 DB9 डेटा केबल का उपयोग करें; सीरियल पोर्ट डेटा केबल की पहचान करने के लिए कंप्यूटर को पहले एक समर्पित सीरियल पोर्ट ड्राइवर स्थापित करना होगा, अन्यथा होस्ट कंप्यूटर सॉफ़्टवेयर और प्रकाश स्रोत मॉड्यूल सही ढंग से कनेक्ट और संचारित नहीं हो पाएंगे। कृपया ड्राइवर के लिए बॉक्स ऑप्ट्रोनिक्स से पूछें।

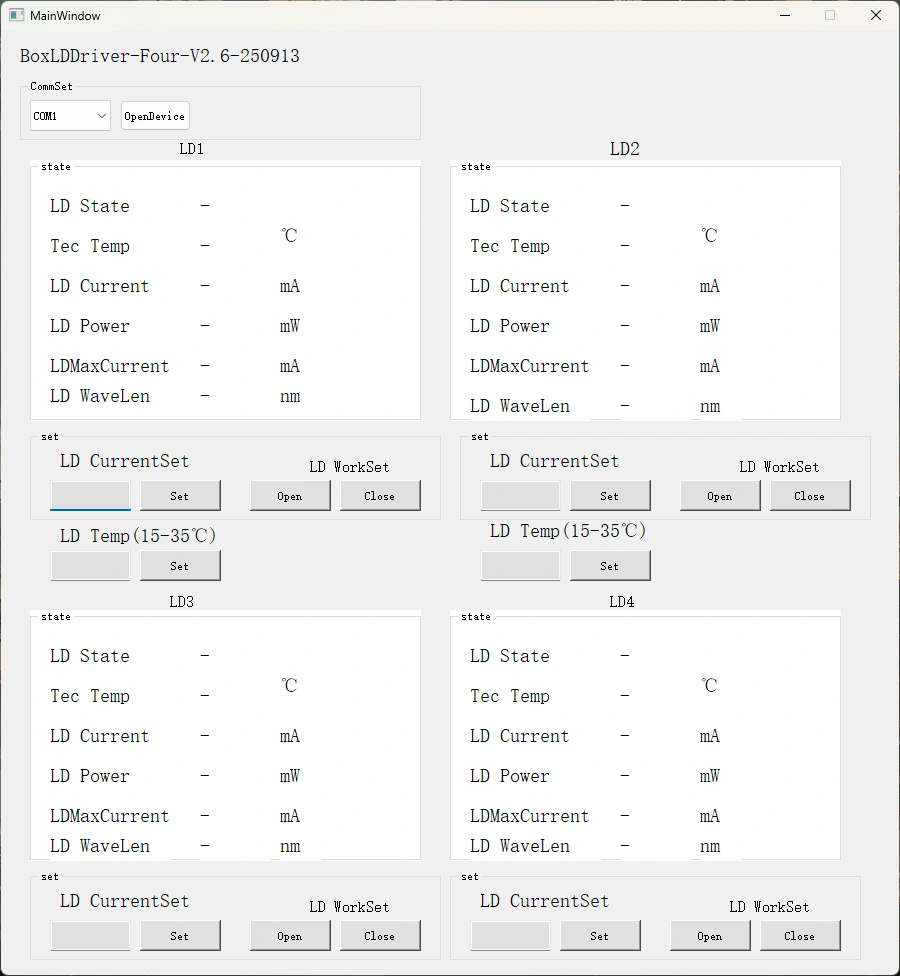

चरण5. नियंत्रण सॉफ्टवेयर: बॉक्स ऑप्ट्रोनिक्स मल्टी-चैनल डीएफबी लेजर स्रोत के एलडी वर्तमान और एलडी तापमान को नियंत्रित करने के लिए सीरियल कमांड या पीसी सॉफ्टवेयर प्रदान करता है। सही पोर्ट चुनें, करंट और तापमान सेट करें, फिर ओपन बटन पर क्लिक करें। (क्षति को रोकने के लिए, प्रारंभिक ऑपरेशन में ड्राइव करंट को धीरे-धीरे बढ़ाएं। तुरंत पूरा करंट न लगाएं।)
