बॉक्स ऑप्ट्रोनिक्स का ऑप्टिकल पावर मीटर एक उच्च प्रदर्शन वाला ऑप्टोइलेक्ट्रॉनिक माप उपकरण है जिसे सटीक ऑप्टिकल पावर डिटेक्शन और विश्लेषण के लिए इंजीनियर किया गया है। उच्च गुणवत्ता वाले सिलिकॉन (Si) और इंडियम गैलियम आर्सेनाइड (InGaAs) फोटोडायोड डिटेक्टरों के आसपास निर्मित, हमारे बिजली मीटर पराबैंगनी, दृश्यमान, निकट-अवरक्त और मध्य-अवरक्त वर्णक्रमीय श्रेणियों में सटीक, विश्वसनीय माप प्रदान करते हैं।
श्रृंखला में प्रयोगशाला और उत्पादन परीक्षण के लिए बेंचटॉप मल्टी-चैनल मॉडल (पीएम-एमसी-4-बी5) और फील्ड परीक्षण और ऑन-साइट अंशांकन के लिए कॉम्पैक्ट हैंडहेल्ड सिंगल-चैनल मॉडल (पीएम-एससी-1-एचडी) दोनों शामिल हैं। सभी इकाइयों में सहज टच-स्क्रीन इंटरफेस, वास्तविक समय सांख्यिकीय विश्लेषण (वर्तमान, न्यूनतम, अधिकतम, औसत, पीक-टू-पीक, मानक विचलन), और पीसी-आधारित डेटा अधिग्रहण और विश्लेषण के लिए यूएसबी कनेक्टिविटी की सुविधा है। विभिन्न तरंग दैर्ध्य बैंड और पावर रेंज का समर्थन करने वाले विनिमेय डिटेक्टर हेड के साथ, समान बीम संग्रह के लिए वैकल्पिक एकीकृत क्षेत्र डिजाइन, और लचीले फाइबर युग्मन सहायक उपकरण (नंगे फाइबर एडाप्टर और एफसी फाइबर एडाप्टर) के साथ, हमारे ऑप्टिकल पावर मीटर को विशिष्ट आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगर किया जा सकता है।
● उच्च माप रिज़ॉल्यूशन: सटीक पावर रीडिंग के लिए 0.001dB
● विस्तृत पावर रेंज: 1nW~10mW या 10uW~10W
● व्यापक तरंग दैर्ध्य कवरेज: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)
● एकाधिक फॉर्म कारक: बेंचटॉप (4-चैनल) और हैंडहेल्ड (1-चैनल) कॉन्फ़िगरेशन उपलब्ध हैं
● अंतर्निहित शक्ति सांख्यिकीय विश्लेषण: वर्तमान मूल्य, न्यूनतम, अधिकतम, औसत, शिखर-से-शिखर, मानक विचलन
● कॉन्फ़िगर करने योग्य डेटा नमूनाकरण अंतराल: 0.1s से 1s
● वास्तविक समय डिस्प्ले के साथ सहज टच-स्क्रीन उपयोगकर्ता इंटरफ़ेस
● डेटा लॉगिंग और ग्राफ़िकल विश्लेषण के लिए होस्ट सॉफ़्टवेयर के साथ यूएसबी कनेक्टिविटी
● BNC/SMA के माध्यम से एनालॉग वोल्टेज आउटपुट (0~2.5V)।
● बेअर फाइबर एडाप्टर (बीएफए) और एफसी फाइबर एडाप्टर (एफसीए) सहायक उपकरण के साथ संगत
● प्रयोगशाला और औद्योगिक वातावरण दोनों के लिए उपयुक्त कॉम्पैक्ट, मजबूत डिजाइन
● मापन अनिश्चितता: ±5%
● ऑप्टिकल घटक परीक्षण और लक्षण वर्णन (लेजर डायोड, फाइबर, एम्पलीफायर, आइसोलेटर)
● लेजर पावर आउटपुट सत्यापन और स्थिरता निगरानी
● फाइबर ऑप्टिक सिस्टम संरेखण और हानि माप
● फोटोनिक्स और ऑप्टोइलेक्ट्रॉनिक्स में अनुसंधान और विकास प्रयोगशालाएँ
● औद्योगिक लेजर उत्पादन लाइन गुणवत्ता नियंत्रण और परीक्षण
● ऑप्टिकल सेंसर अंशांकन और सत्यापन
● दूरसंचार घटक परीक्षण (सीडब्ल्यूडीएम, डीडब्ल्यूडीएम, ट्रांसीवर)
● शैक्षिक और विश्वविद्यालय ऑप्टिकल प्रयोगशालाएँ
● फ़ील्ड सेवा और ऑन-साइट उपकरण अंशांकन
|
पैरामीटर |
इकाई |
पीएमएस-4011-2040 |
पीएमएस-9016-6010 |
पीएमएस-9016-2043 |
पीएमएस-1122-2040 |
|
डिटेक्टर प्रकार |
- |
सी फोटोडायोड |
InGaAs फोटोडायोड |
InGaAs फोटोडायोड |
InGaAs फोटोडायोड |
|
क्षेत्र को एकीकृत करना |
- |
हाँ |
नहीं |
हाँ |
हाँ |
|
संचालन तरंगदैर्घ्य |
एनएम |
400~1100 |
900~1650 |
900~1650 |
1100~2200 |
|
ऑप्टिकल एपर्चर |
मिमी |
Ø12 |
Ø12 |
Ø12 |
Ø12 |
|
पावर मापन रेंज |
डी बी एम |
-20~+40 |
-60~+10 |
-20~+43 |
-20~+40 |
|
इनपुट सहायक उपकरण |
- |
बीएफए या एफसीए |
बीएफए या एफसीए |
बीएफए या एफसीए |
बीएफए या एफसीए |
|
डिटेक्टर केबल की लंबाई |
m |
1.5 |
1.5 |
1.5 |
1.5 |
|
संचार बंदरगाह |
- |
डीबी9 पिन |
डीबी9 पिन |
डीबी9 पिन |
डीबी9 पिन |
|
आयाम (डब्ल्यू×डी×एच) |
मिमी |
65×67.5×74 |
75×93×47.5 |
65×67.5×74 |
65×67.5×74 |
|
पैरामीटर |
इकाई |
पीएम-एमसी-4-बी5 (बेंचटॉप) |
पीएम-एससी-1-एचडी (हैंडहेल्ड) |
|
पैकेज प्रकार |
- |
बेंचटॉप |
हाथ में |
|
चैनलों की संख्या |
- |
4 |
1 |
|
मापन संकल्प |
डीबी |
0.001 |
0.001 |
|
मापन अनिश्चितता |
% |
±5 |
±5 |
|
डेटा नमूनाकरण अंतराल |
s |
0.1~1 (कॉन्फ़िगर करने योग्य) |
0.1~1 (कॉन्फ़िगर करने योग्य) |
|
सांख्यिकीय विश्लेषण |
- |
वर्तमान, न्यूनतम, अधिकतम, औसत, शिखर-शिखर, मानक विचलन |
|
|
नियंत्रण विधि |
- |
टच स्क्रीन/DB9 महिला |
टच स्क्रीन/DB9 महिला |
|
मेजबान आयाम (डब्ल्यू×डी×एच) |
मिमी |
285×200×150 |
130×37×90 |
|
एनालॉग वोल्टेज आउटपुट रेंज |
V |
0~2.5 |
0~2.5 |
|
एनालॉग आउटपुट पोर्ट |
- |
बीएनसी |
एसएमए |
|
पीसी संचार पोर्ट |
- |
USB |
USB |
|
परिचालन तापमान |
डिग्री सेल्सियस |
-5 ~ +55 |
-5 ~ +55 |
|
आर्द्रता सीमा |
%आरएच |
0~70 |
0~70 |
|
बिजली की आपूर्ति |
- |
एसी 100~240वी, <15डब्ल्यू |
एसी 100~240वी, <15डब्ल्यू |
|
पैरामीटर |
बेयर फाइबर एडाप्टर (बीएफए) |
एफसी फाइबर एडाप्टर (एफसीए) |
|
सहायक प्रकार |
नंगे फाइबर अनुकूलक |
एफसी फाइबर एडाप्टर |
|
निर्धारण विधि |
चुंबकीय आकर्षण |
आंतरिक धागा |
|
पकड़ने वाला फाइबर व्यास |
250μm; 400μm; 1000μm |
एफसी, वाइड कुंजी |
|
संगत डिटेक्टर |
पीएमएस सभी श्रृंखला |
पीएमएस सभी श्रृंखला |
|
DIMENSIONS |
50×30.7×25.8 मिमी |
Ø30 मिमी |
ऑप्टिकल पावर मीटर एक सटीक ऑप्टोइलेक्ट्रॉनिक उपकरण है जिसे आमतौर पर लेजर, प्रकाश उत्सर्जक डायोड (एलईडी), या फाइबर-ऑप्टिक ट्रांसमिशन सिस्टम से ऑप्टिकल सिग्नल की शक्ति को मापने के लिए डिज़ाइन किया गया है।
इसमें दो प्राथमिक घटक होते हैं: एक कैलिब्रेटेड फोटोडायोड सेंसर हेड जो आने वाली ऑप्टिकल पावर को विद्युत प्रवाह में परिवर्तित करता है, और एक डिस्प्ले/प्रोसेसिंग यूनिट जो वाट (डब्ल्यू), मिलिवाट (एमडब्ल्यू), या 1 एमडब्ल्यू (डीबीएम) के सापेक्ष डेसिबल जैसी इकाइयों में मापा पावर मान को बढ़ाता है, डिजिटलीकृत करता है और प्रदर्शित करता है।
ऑप्टिकल पावर मीटर फोटोनिक्स अनुसंधान, फाइबर ऑप्टिक संचार, लेजर विनिर्माण और गुणवत्ता नियंत्रण में मौलिक उपकरण हैं। इनका उपयोग लेजर आउटपुट लक्षण वर्णन, फाइबर सम्मिलन हानि माप, ऑप्टिकल एम्पलीफायर आउटपुट पावर और लाभ माप, और सिस्टम-स्तरीय पावर बजट सत्यापन के लिए किया जाता है।
डिटेक्टर सामग्री की पसंद (दृश्य/एनआईआर के लिए सिलिकॉन, एनआईआर/एसडब्ल्यूआईआर के लिए InGaAs) उपकरण की तरंग दैर्ध्य सीमा और संवेदनशीलता निर्धारित करती है।
बॉक्स ऑप्ट्रोनिक्स विनिमेय डिटेक्टर हेड और दो होस्ट यूनिट विकल्पों के साथ एक मॉड्यूलर ऑप्टिकल पावर मीटर प्लेटफ़ॉर्म प्रदान करता है, जो ग्राहकों को उनकी विशिष्ट माप आवश्यकताओं के लिए अनुकूलित सिस्टम को कॉन्फ़िगर करने की अनुमति देता है:

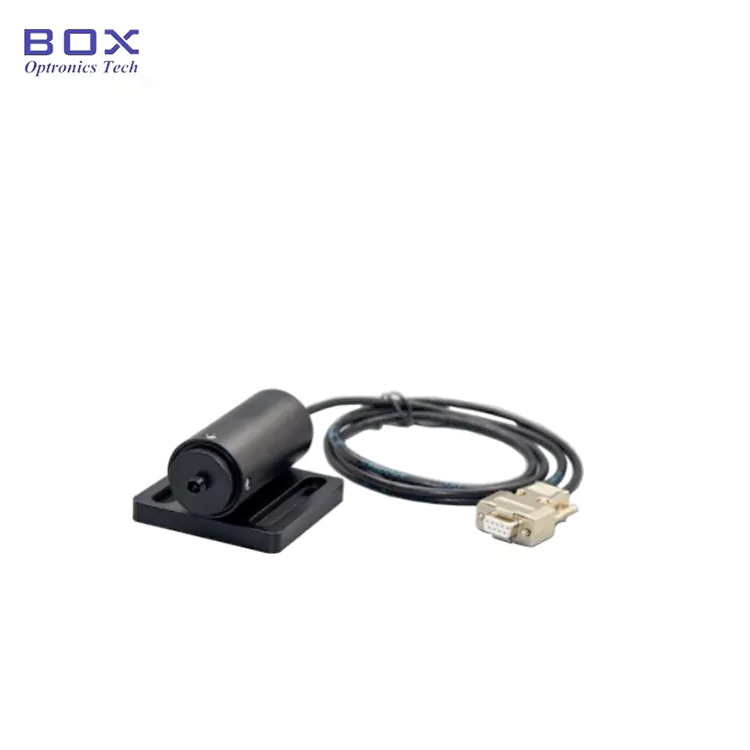

• PMS-4011-2040: एकीकृत क्षेत्र के साथ सिलिकॉन फोटोडायोड डिटेक्टर, -20~+40dBm (10μW~10W) की पावर रेंज के साथ 400~1100nm को कवर करता है। दृश्यमान और निकट-अवरक्त लेजर शक्ति माप के लिए आदर्श।
• PMS-9016-6010: InGaAs फोटोडायोड डिटेक्टर (कोई एकीकृत क्षेत्र नहीं), -60~+10dBm (1nW~10mW) की विस्तारित कम-शक्ति रेंज के साथ 900~1650nm को कवर करता है। उच्च-संवेदनशीलता दूरसंचार-बैंड माप के लिए अनुकूलित।
• PMS-9016-2043: एकीकृत क्षेत्र के साथ InGaAs फोटोडायोड डिटेक्टर, -20~+43dBm (10μW~20W) की विस्तृत पावर रेंज के साथ 900~1650nm को कवर करता है। सामान्य प्रयोजन के दूरसंचार और डेटाकॉम परीक्षण के लिए उपयुक्त।
• PMS-1122-2040: एकीकृत क्षेत्र के साथ विस्तारित-तरंगदैर्ध्य InGaAs फोटोडायोड डिटेक्टर, -20~+40dBm (10μW~10W) की पावर रेंज के साथ 1100~2200nm को कवर करता है। शॉर्ट-वेव इन्फ्रारेड (SWIR) अनुप्रयोगों के लिए डिज़ाइन किया गया।

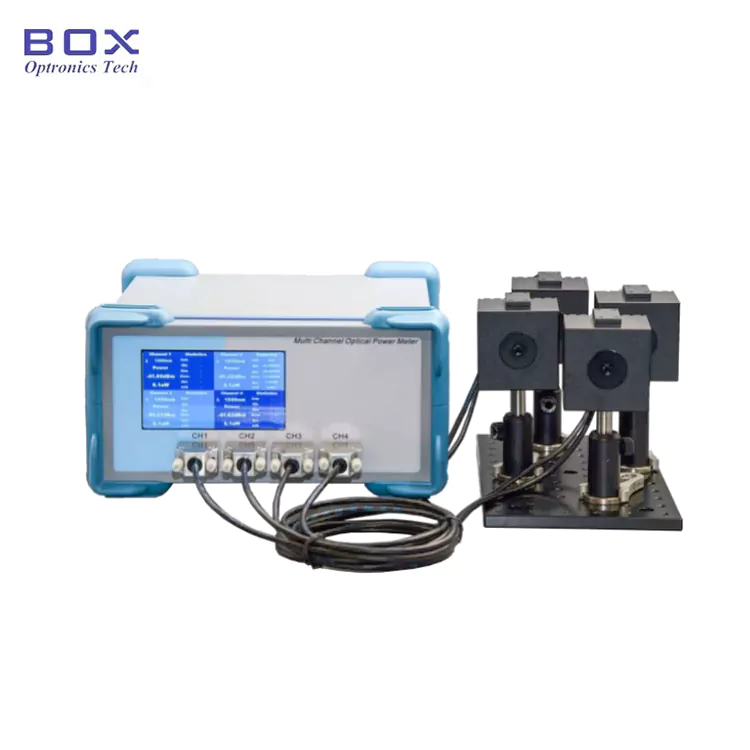

• पीएम-एमसी-4-बी5 (बेंचटॉप मल्टी-चैनल): बड़े टच-स्क्रीन डिस्प्ले के साथ चार-चैनल बेंचटॉप इकाई, चार डिटेक्टर चैनलों के एक साथ माप का समर्थन करती है। प्रयोगशाला सेटअप, उत्पादन परीक्षण स्टेशनों और बहु-बिंदु निगरानी की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श।

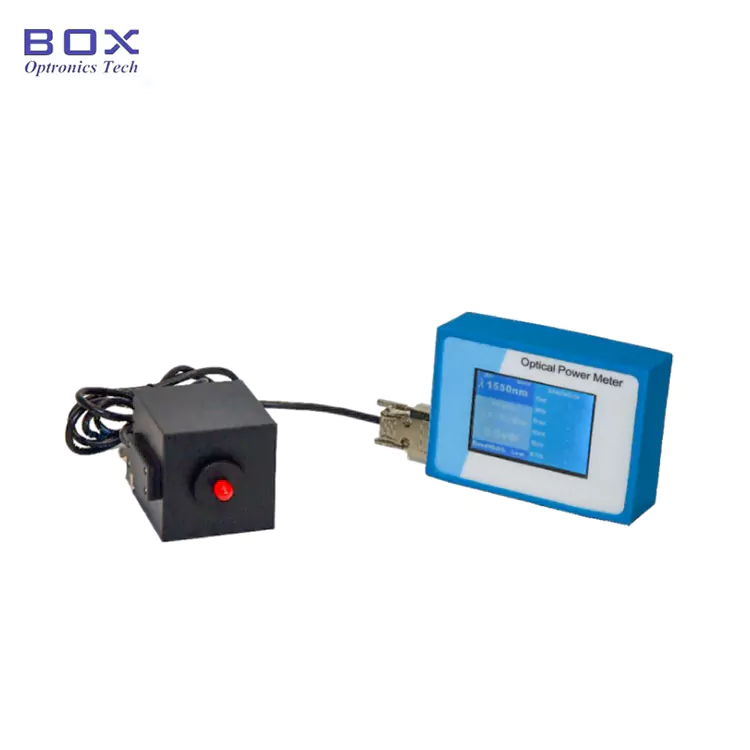

• पीएम-एससी-1-एचडी (हैंडहेल्ड सिंगल-चैनल): टच-स्क्रीन इंटरफेस के साथ कॉम्पैक्ट सिंगल-चैनल हैंडहेल्ड यूनिट, जिसे पोर्टेबिलिटी और फील्ड उपयोग के लिए डिज़ाइन किया गया है। ऑन-साइट अंशांकन, फ़ील्ड सेवा और मोबाइल परीक्षण अनुप्रयोगों के लिए बिल्कुल सही।
पीएम - एक्सएक्स - एक्स - एक्सएक्स
उदाहरण: पीएम-एमसी-4-बी5
|
मैदान |
कोड |
विवरण |
|
उत्पाद शृंखला |
बजे |
पावर मीटर |
|
चैनल प्रकार |
एमसी/एससी |
एमसी: मल्टी-चैनल, एससी: सिंगल-चैनल |
|
चैनल गिनती |
1 / 4 |
1:1 चैनल, 4:4 चैनल |
|
पैकेज प्रकार |
बी5/एचडी |
बी5: बेंचटॉप, एचडी: हैंडहेल्ड |
पीएमएस - XXXX - XXXX - XX
उदाहरण: पीएमएस-9016-2040-एफसी
|
मैदान |
कोड |
विवरण |
|
उत्पाद शृंखला |
पीएमएस |
पावर मीटर सेंसर |
|
तरंग दैर्ध्य बैंड |
4011 / 9016 / 1122 |
4011: 400-1100एनएम, 9016: 900-1650एनएम, 1122: 1100-2200एनएम |
|
पावर रेंज |
2040 / 6010 / 2043 |
2040: -20~+40dBm, 2043: -20~+43dBm, 6010: -60~+10डीबीएम |
|
ऑप्टिकल पोर्ट |
एफसी/बीएफए |
एफसी: एफसी एडाप्टर, बीएफए: नंगे फाइबर एडाप्टर |
· यूएसबी इंटरफ़ेस के माध्यम से रिमोट कंट्रोल। खरीद के साथ पीसी सॉफ्टवेयर डाउनलोड लिंक शामिल है।
· EXW
· डीएपी
· एफओबी
· अन्य शर्तें: चर्चा के लिए कृपया हमसे संपर्क करें।
· पेपैल: नमूनों और छोटे ऑर्डर के लिए तेज़ और सुरक्षित भुगतान
· टी/टी (बैंक हस्तांतरण): सामान्य उत्पादन ऑर्डर के लिए मानक भुगतान विधि
· अलीबाबा ट्रेड एश्योरेंस: खरीदार गारंटी के साथ ऑनलाइन लेनदेन के लिए सुरक्षित ऑर्डर सुरक्षा
· क्रेडिट कार्ड: पेपाल और अलीबाबा प्लेटफॉर्म के माध्यम से उपलब्ध है
· लचीली भुगतान शर्तें: परक्राम्य
· मानक इकाइयाँ (स्टॉक में मौजूद मॉडल): 3~5 कार्य दिवस
· मानक उत्पादन: 10~15 कार्य दिवस
· वॉल्यूम ऑर्डर: कृपया उत्पादन कार्यक्रम के लिए संपर्क करें
· अंतरराष्ट्रीय शिपिंग:~5 कार्य दिवस (डीएचएल/यूपीएस/फेडएक्स एक्सप्रेस)
· त्वरित सेवा: अनुरोध पर उपलब्ध
· कभी भी सीधे सक्रिय लेजर बीम या ऑप्टिकल आउटपुट पोर्ट पर न देखें
· हमेशा उचित लेजर सुरक्षा प्रोटोकॉल का पालन करें और उचित लेजर सुरक्षा चश्मा पहनें
· उपयोग में आने वाले डिटेक्टर मॉडल के लिए अधिकतम रेटेड पावर से अधिक न हो
· यूनिट की सफाई या सर्विसिंग से पहले बिजली काट दें
· उपकरण को क्षति से बचाने के लिए केवल निर्दिष्ट बिजली आपूर्ति का उपयोग करें
· डिटेक्टर एपर्चर को साफ और धूल, तेल और मलबे से मुक्त रखें
· डिटेक्टर की सतह को साफ करते समय साफ, लिंट-फ्री वाइप्स और उचित ऑप्टिकल सफाई समाधान का उपयोग करें
· उपयोग में न होने पर हमेशा डिटेक्टर पर सुरक्षात्मक कैप बदलें
· सक्रिय डिटेक्टर सतह को उंगलियों या औजारों से छूने से बचें
· उचित सफाई उपकरणों का उपयोग करके फाइबर कनेक्टर्स को डालने से पहले साफ करें
· डिटेक्टर को गिराने या यांत्रिक झटका देने से बचें
· उपयोग में न होने पर साफ़, सूखे वातावरण में रखें
· वार्षिक रूप से आवधिक पुन: अंशांकन की अनुशंसा की जाती है
बॉक्स ऑप्ट्रोनिक्स विश्वसनीय, सुसंगत प्रदर्शन के साथ उच्च गुणवत्ता वाले ऑप्टिकल परीक्षण और माप उपकरण प्रदान करने के लिए प्रतिबद्ध है। हमारे सभी ऑप्टिकल पावर मीटर शिपमेंट से पहले कठोर परीक्षण, अंशांकन और गुणवत्ता नियंत्रण प्रक्रियाओं से गुजरते हैं।
· डिलीवरी की तारीख से 12 महीने की सीमित वारंटी
· वारंटी सामग्री और कारीगरी में दोषों को कवर करती है
· वारंटी के तहत दोषपूर्ण इकाइयों की निःशुल्क मरम्मत या प्रतिस्थापन
· वारंटी दुरुपयोग, गलत संचालन, अनधिकृत संशोधन, या उपभोज्य भागों के सामान्य पहनने से होने वाली क्षति को कवर नहीं करती है
