1550nm 23dBm सेमीकंडक्टर ऑप्टिकल एम्पलीफायर

विषयसूची

1. 1550nm का परिचय 23dBm सेमीकंडक्टर ऑप्टिकल एम्पलीफायर

2. तकनीकी विशिष्टताएँ

3. उत्पाद विशेषताएँ

4. विशिष्ट अनुप्रयोग

5. उत्पाद विवरण

6. आदेश देने की जानकारी

7. डेटाशीट

8. कोटेशन और भुगतान की शर्तें

9. नेतृत्व समय

10. ऑपरेशन नोट्स

11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

उत्पाद परिचय

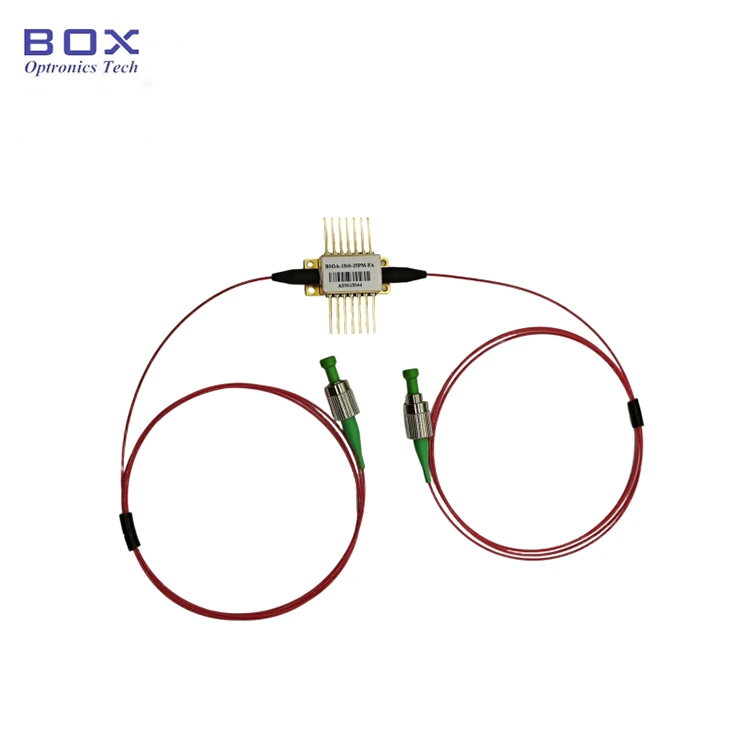

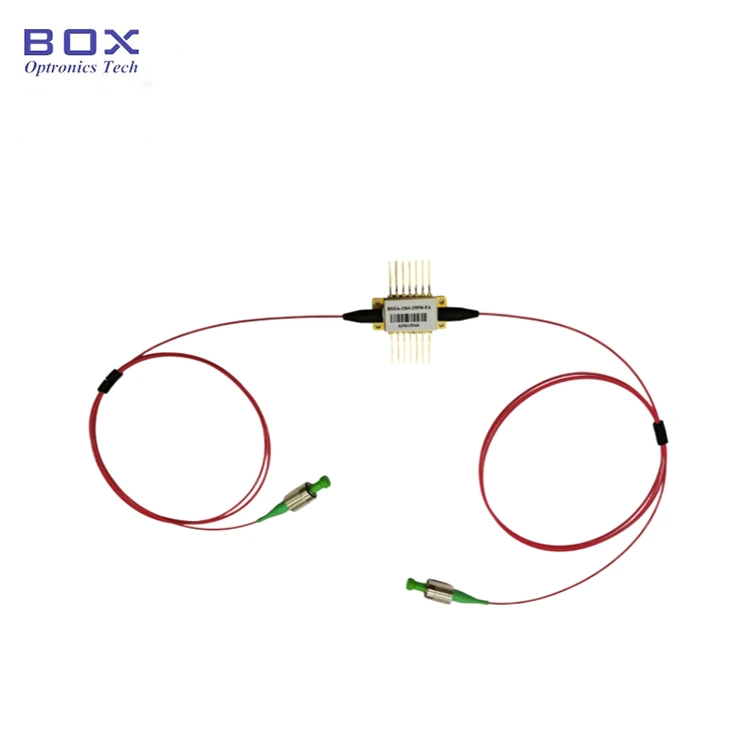

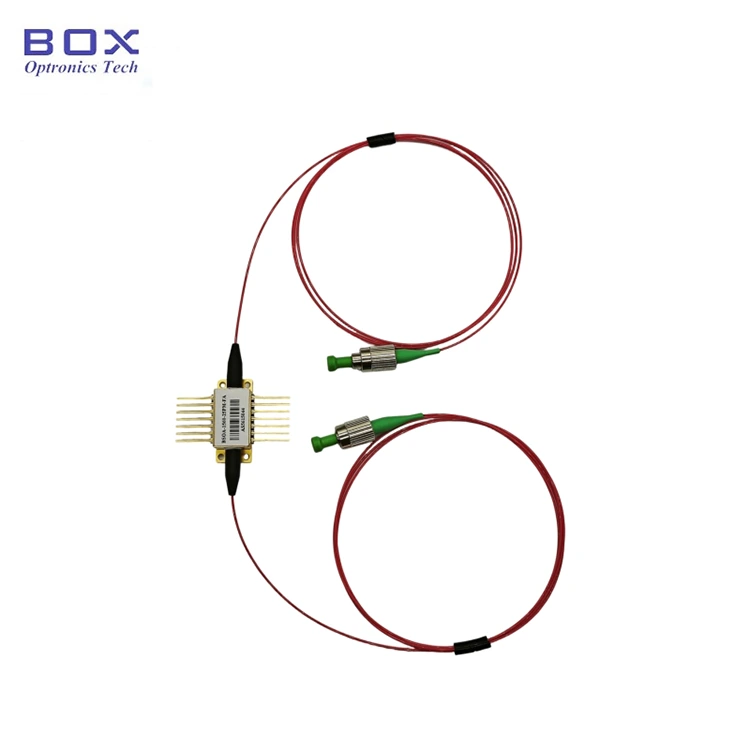

यह एक 1550nm 23dBm सेमीकंडक्टर ऑप्टिकल एम्पलीफायर है 14-पिन बटरफ्लाई पैकेज के साथ। इसमें 23dBm संतृप्ति ऑप्टिकल पावर, 30~35dB है छोटे सिग्नल लाभ, विशिष्ट 100 एनएम -3 डीबी लाभ बैंडविड्थ, और टीईसी को एकीकृत करता है और स्थिर और चिकने स्पेक्ट्रम के लिए थर्मिस्टर। नुकसान की भरपाई के लिए उपयुक्त फ़ाइबर ऑप्टिकल कनेक्शन और स्विच, WDM फ़ाइबर ऑप्टिकल नेटवर्क, और MOPA लेजर.

उत्पाद विशेष विवरण

उत्पाद की विशेषताएँ

● 40जी और 100G सी-बैंड ब्लॉकिंग शटर या मॉड्यूलेशन;

● कम शोर चित्र और निम्न ध्रुवीकरण निर्भरता;

● 14-पिन टीईसी और थर्मिस्टर के साथ बीटीएफ पैकेज।

उत्पाद अनुप्रयोग

● नुकसान की भरपाई के लिए फाइबर ऑप्टिकल कनेक्शन और स्विच;

● WDM फाइबर ऑप्टिकल नेटवर्क;

● एमओपीए (मास्टर ऑसिलेटर) पावर एम्पलीफायर)लेजर।

उत्पाद विवरण

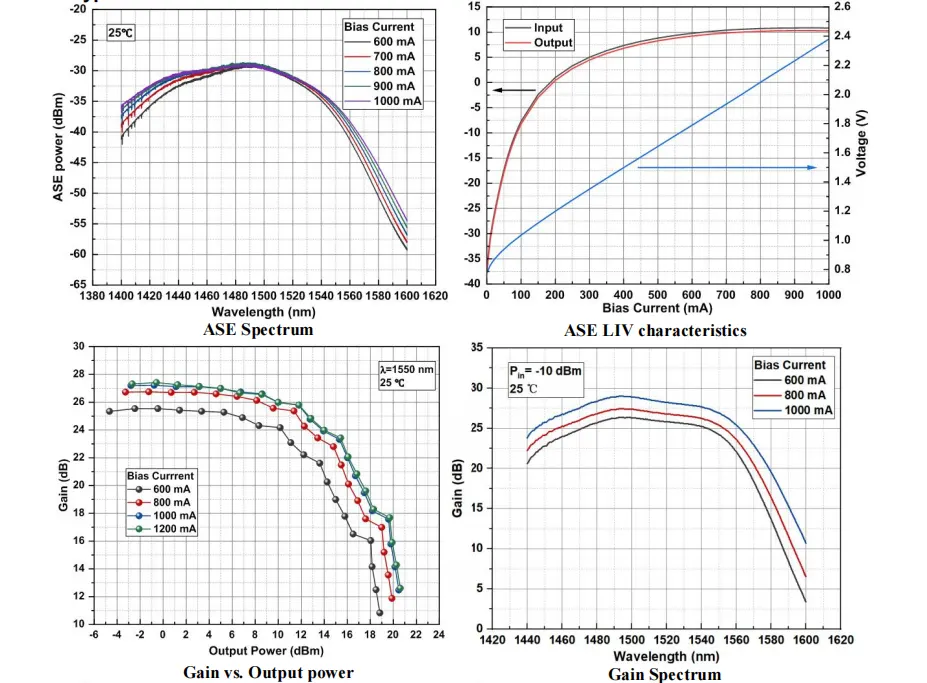

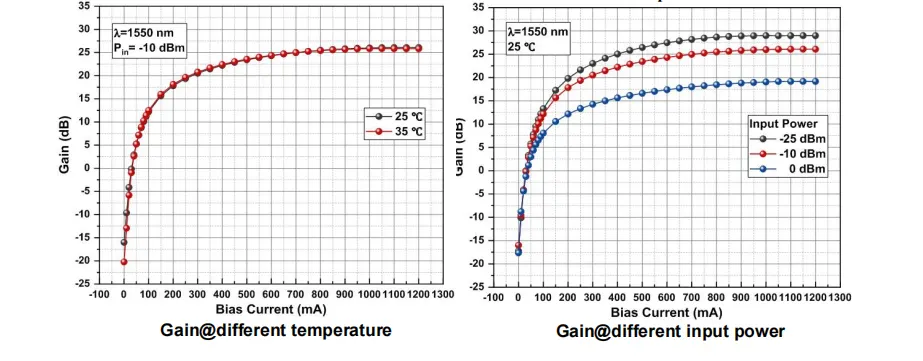

● विशिष्ट लक्षण वक्र

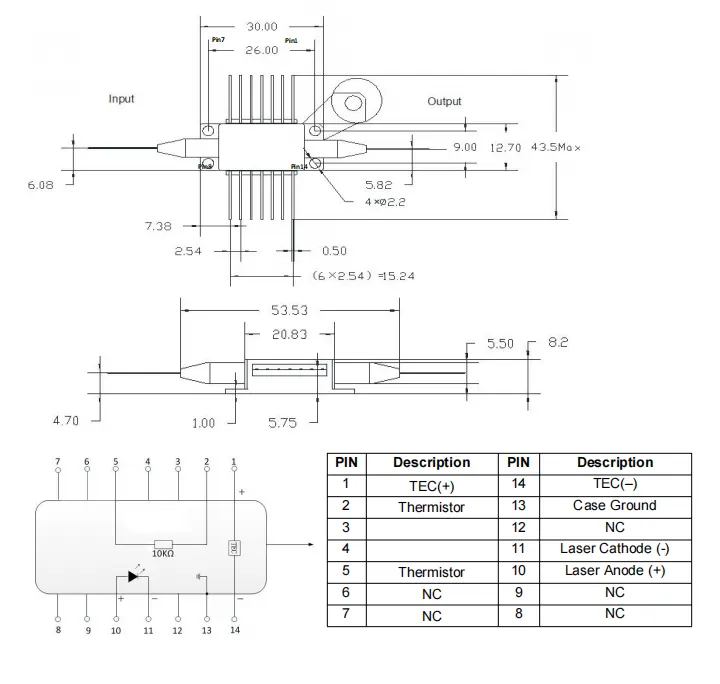

● पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट:मिमी)-1550nm 23dBm सेमीकंडक्टर ऑप्टिकल एम्पलीफायर

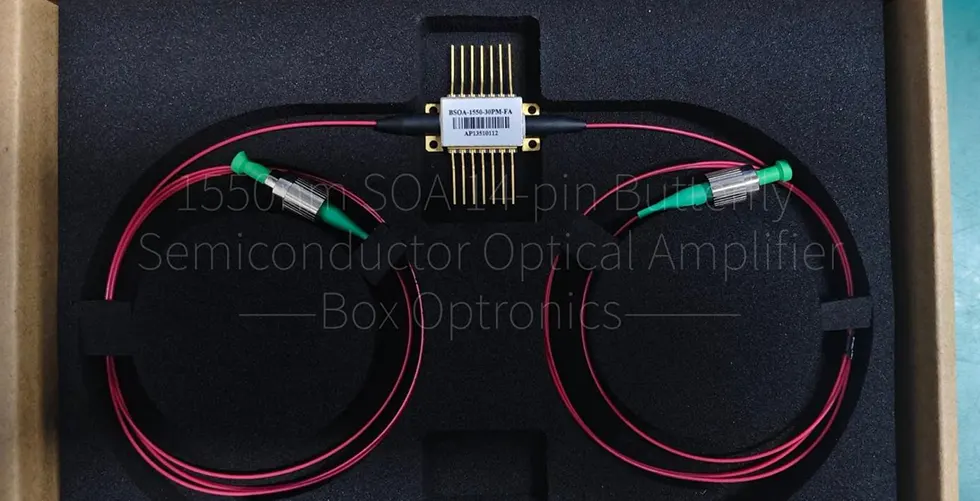

● पैकिंग उदाहरण

*स्टैंडअलोन डिवाइस; कोई अंतर्निर्मित नहीं ड्राइवर (ड्राइवर के साथ मॉड्यूल पैकेज एकीकृत होना वैकल्पिक है)।

आदेश की जानकारी

उदाहरण के लिए: बीएसओए-1550-35पीएम-एफए

(ऑर्डर जानकारी: 1550एनएम 23डीबीएम सेमीकंडक्टर ऑप्टिकल एम्पलीफायर, 30~35डीबी छोटा सिग्नल लाभ, 23dBm संतृप्ति ऑप्टिकल पावर, 14-पिन तितली पैकेज, SM Hi1060 फाइबर, FC/APC कनेक्टर के साथ)।

अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com

डेटा शीट

डेटा शीट

उद्धरण की शर्तें और भुगतान

● उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.

● भुगतान की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

समय सीमा

उत्पादन में लगभग 10-15 कार्य दिवस लगते हैं। (अगर वहाँ हैं कुछ स्टॉक में हैं, इसे तेजी से भेजा जाएगा।)

अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।

ऑपरेशन टिप्पणियाँ

● संचालन करते समय, यह उपकरण एक उच्च तीव्रता वाली लेजर किरण उत्सर्जित करता है; करो सीधे फ़ाइबर के सिरे पर न देखें, क्योंकि ऐसा करने से आँखों में चोट लग सकती है।

● यह उपकरण इलेक्ट्रोस्टैटिक-संवेदनशील है; इसलिए, कड़ाई से पालन पैकेजिंग के दौरान स्थैतिक-विरोधी सुरक्षा उपायों की आवश्यकता होती है, परिवहन, और उपयोग। साथ ही बचाव के लिए सावधानियां भी बरतनी चाहिए बिजली आपूर्ति में वृद्धि, क्योंकि ऐसा करने में विफलता के परिणामस्वरूप स्थायी क्षति हो सकती है उपकरण (उदाहरण के लिए, उचित उपकरण ग्राउंडिंग सुनिश्चित करना और एंटी-स्टैटिक पहनना कलाई का पट्टा).

● ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी उपकरण को उसके सॉकेट में डालते या हटाते समय, उस पर दबाव न डालें या डिवाइस हाउसिंग के पीछे स्थित स्लीव को खींचें। उपकरणों के लिए कनेक्टर्स से सुसज्जित, सुनिश्चित करें कि डिवाइस और फाइबर कनेक्टर दोनों स्थापना या हटाने के दौरान एक साथ उठा लिया जाता है।

● सभी घटकों को बिजली देने से पहले, पहले कूलर को सक्रिय करें, और फिर चिप को ओवरहीटिंग से बचाने के लिए वृद्धिशील पावर-अप चरणों के साथ आगे बढ़ें अधिभार.

गुणवत्ता आश्वासन और बिक्री के बाद सेवा

● वारंटी अवधि:

1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

● मुफ़्त वारंटी से बहिष्करण:

निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित मामलों में मुफ्त मरम्मत सेवाओं से इनकार करने का अधिकार बरकरार रखता है वारंटी अवधि:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6) परिवहन के दौरान क्षति या हानि।
