1310nm 15dBm सेमीकंडक्टर ऑप्टिकल एम्पलीफायर

विषयसूची

1. 1310nm का परिचय 15dBm सेमीकंडक्टर ऑप्टिकल एम्पलीफायर

2. तकनीकी विशिष्टताएँ

3. उत्पाद विशेषताएँ

4. विशिष्ट अनुप्रयोग

5. उत्पाद विवरण

6. आदेश देने की जानकारी

7. डेटाशीट

8. कोटेशन और भुगतान की शर्तें

9. नेतृत्व समय

10. ऑपरेशन नोट्स

11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

उत्पाद परिचय

1310nm 15dBm सेमीकंडक्टर ऑप्टिकल एम्पलीफायर (SOA) 14-पिन बटरफ्लाई पैकेज के साथ ऑप्टिकल के लिए एक उच्च-प्रदर्शन समाधान प्रदान करता है 1310nm तरंग दैर्ध्य रेंज में प्रवर्धन। 15dBm आउटपुट पावर के साथ और 25dB सिग्नल लाभ, यह SOA ऑप्टिकल स्विच, WDM में अनुप्रयोगों के लिए आदर्श है फ़ाइबर ऑप्टिकल नेटवर्क, और MOPA लेज़र।

उत्पाद विशेष विवरण

उत्पाद की विशेषताएँ

● एसएमएफ-28ई एफसी/एपीसी कनेक्टर के साथ फाइबर;

● कम शोर चित्र और निम्न ध्रुवीकरण निर्भरता;

● 14-पिन टीईसी, थर्मिस्टर के साथ बीटीएफ पैकेज।

उत्पाद अनुप्रयोग

● नुकसान की भरपाई के लिए फाइबर ऑप्टिकल कनेक्शन और स्विच;

● WDM फाइबर ऑप्टिकल नेटवर्क;

● एमओपीए (मास्टर ऑसिलेटर) पावर एम्पलीफायर)लेजर।

उत्पाद विवरण

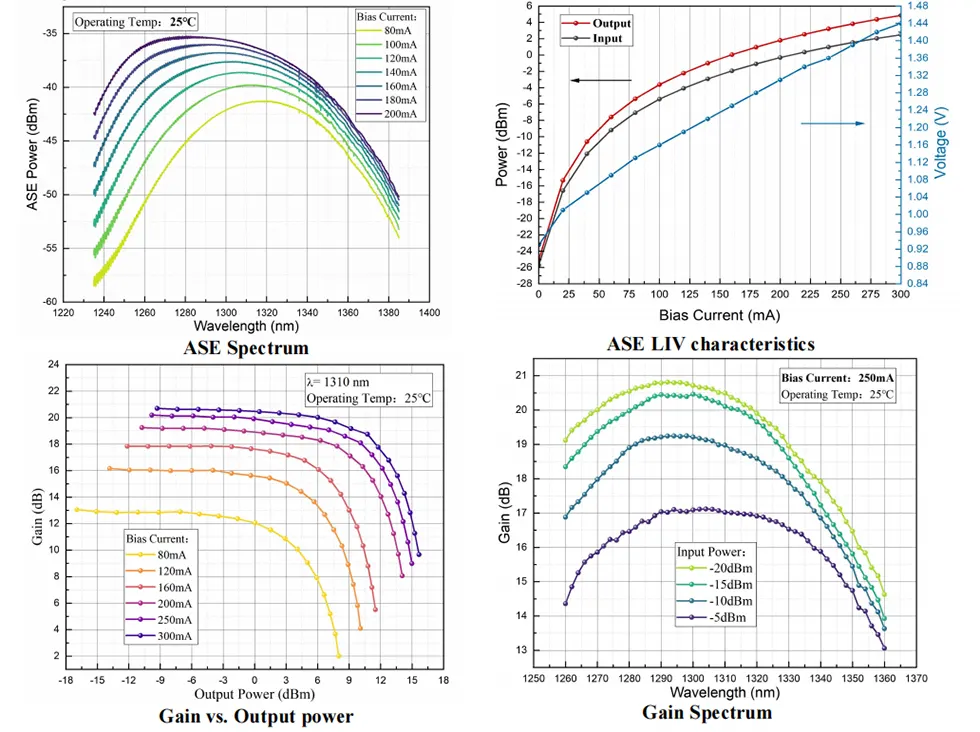

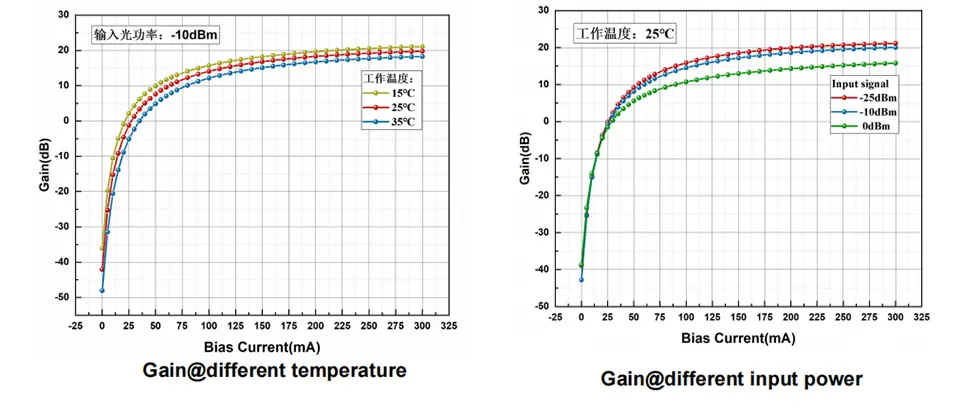

● विशिष्ट स्पेक्ट्रम

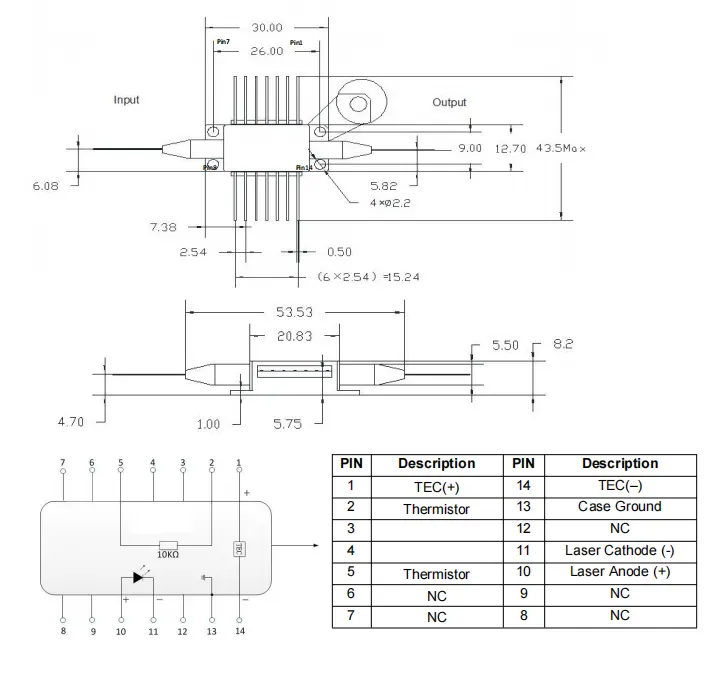

● पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट:मिमी)-1310nm 15dBm सेमीकंडक्टर ऑप्टिकल एम्पलीफायर

आदेश की जानकारी

उदाहरण के लिए: BSOA-1310-25SM-FA

(आदेश जानकारी: 1310एनएम 15डीबीएम सेमीकंडक्टर ऑप्टिकल एम्पलीफायर, 25डीबी छोटा सिग्नल लाभ, 15dBm संतृप्ति ऑप्टिकल पावर, 14-पिन तितली पैकेज, एसएम फाइबर, एफसी/एपीसी कनेक्टर के साथ)।

अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com

डेटाशीट और टेस्टशीट

डेटा शीट

उद्धरण की शर्तें और भुगतान

● उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.

(3)अन्य

● भुगतान की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

समय सीमा

उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)

अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।

ऑपरेशन टिप्पणियाँ

● संचालन करते समय, यह उपकरण एक उच्च तीव्रता वाली लेजर किरण उत्सर्जित करता है; करो सीधे फ़ाइबर के सिरे पर न देखें, क्योंकि ऐसा करने से आँखों में चोट लग सकती है।

● यह उपकरण इलेक्ट्रोस्टैटिक-संवेदनशील है; इसलिए, कड़ाई से पालन पैकेजिंग के दौरान स्थैतिक-विरोधी सुरक्षा उपायों की आवश्यकता होती है, परिवहन, और उपयोग। साथ ही बचाव के लिए सावधानियां भी बरतनी चाहिए बिजली आपूर्ति में वृद्धि, क्योंकि ऐसा करने में विफलता के परिणामस्वरूप स्थायी क्षति हो सकती है उपकरण (उदाहरण के लिए, उचित उपकरण ग्राउंडिंग सुनिश्चित करना और एंटी-स्टैटिक पहनना कलाई का पट्टा).

● ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी उपकरण को उसके सॉकेट में डालते या हटाते समय, उस पर दबाव न डालें या डिवाइस हाउसिंग के पीछे स्थित स्लीव को खींचें। उपकरणों के लिए कनेक्टर्स से सुसज्जित, सुनिश्चित करें कि डिवाइस और फाइबर कनेक्टर दोनों स्थापना या हटाने के दौरान एक साथ उठा लिया जाता है।

● यदि पिनों को सोल्डरिंग की आवश्यकता है, तो सोल्डरिंग तापमान नहीं होना चाहिए 260°C से अधिक, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए। विशेष निम्नलिखित पर ध्यान देना चाहिए: सोल्डरिंग प्रक्रिया के दौरान, उपकरण निष्क्रिय अवस्था में होना चाहिए, और टांका लगाने वाला लोहा ठीक से होना चाहिए जमींदोज।

गुणवत्ता आश्वासन और बिक्री के बाद सेवा

● वारंटी अवधि:

1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

● मुफ़्त वारंटी से बहिष्करण:

निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6) परिवहन के दौरान क्षति या हानि।
