520nm एफपी बटरफ्लाई लेजर डायोड

विषयसूची

1. 520nm का परिचय एफपी बटरफ्लाई लेजर डायोड

2. तकनीकी विशिष्टताएँ

3. उत्पाद विशेषताएँ

4. विशिष्ट अनुप्रयोग

5. उत्पाद विवरण

6. आदेश देने की जानकारी

7. डेटाशीट और टेस्टशीट

8. कोटेशन और भुगतान की शर्तें

9. नेतृत्व समय

10. ऑपरेशन नोट्स

11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

उत्पाद परिचय

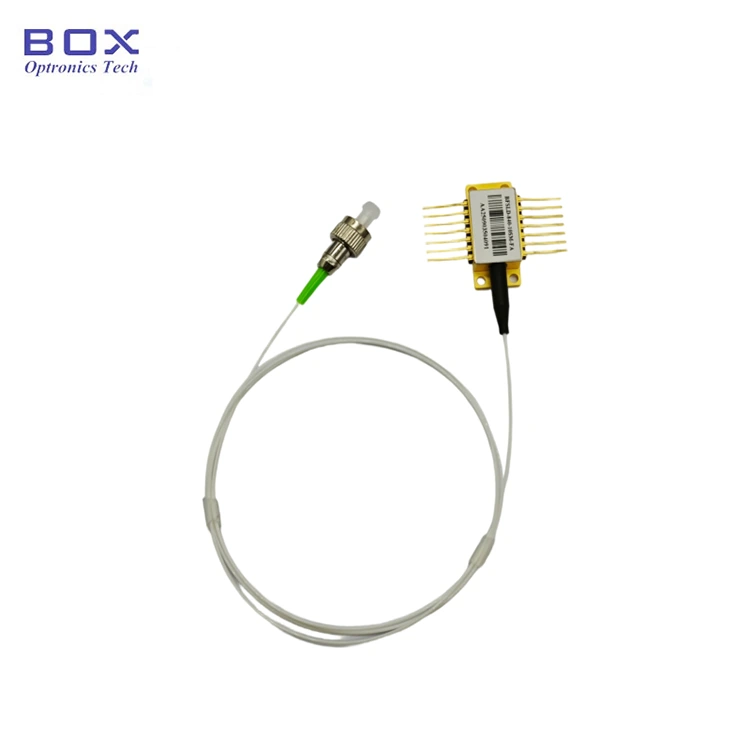

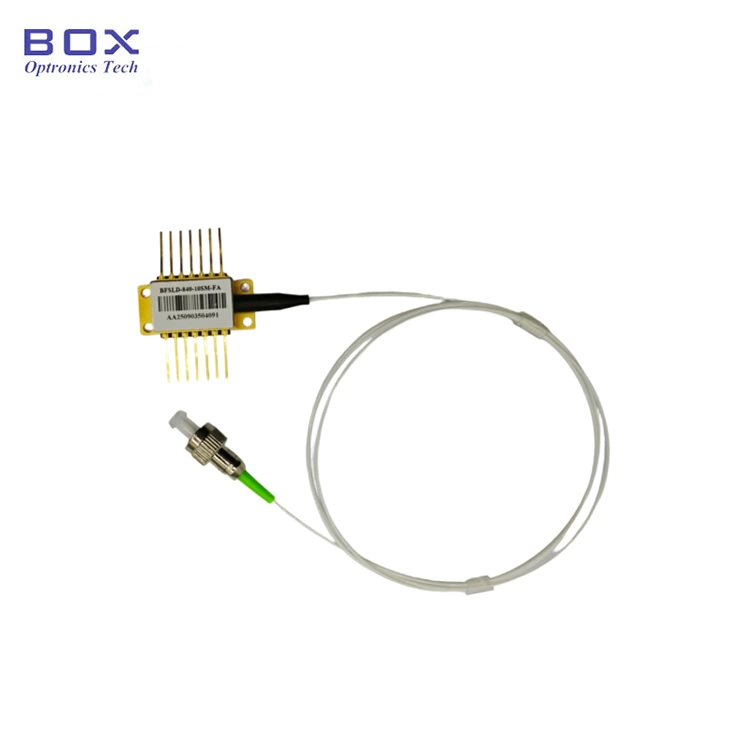

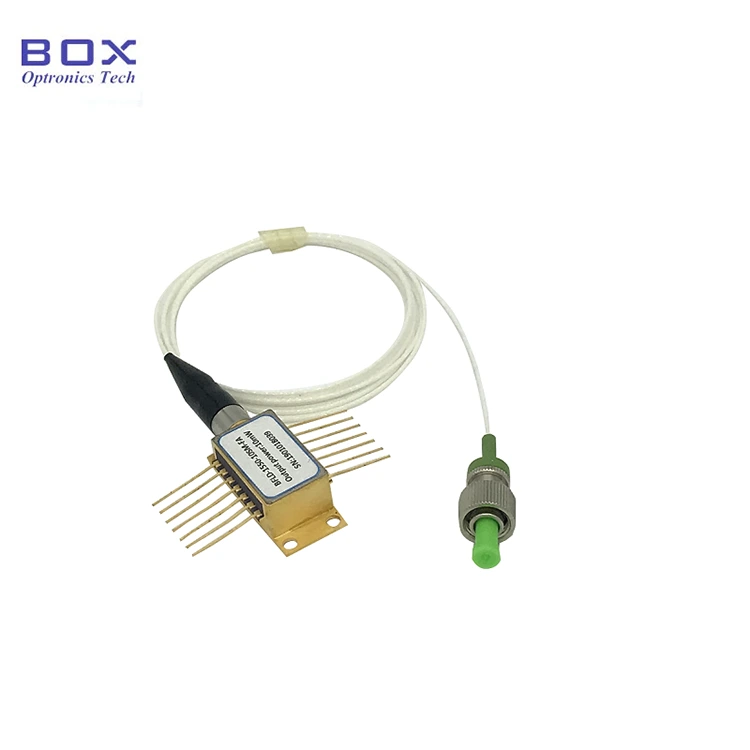

यह एक 520nm FP बटरफ्लाई लेजर डायोड है 14-पिन तितली पैकेज। यह एक फैब्री-पेरोट लेजर डायोड है। इसमें 30mW तक की सुविधा है आउटपुट पावर, और अंतर्निहित टीईसी और थर्मिस्टर। फाइबर का प्रकार SM-460HP या हो सकता है पीएम-एस460-एचपी फाइबर। ऑप्टिकल उपकरणों के लिए उपयुक्त. यदि पिन की आवश्यकता है सोल्डरिंग, सोल्डरिंग का तापमान 260°C से अधिक नहीं होना चाहिए, और सोल्डरिंग का समय 10 सेकंड से अधिक नहीं होना चाहिए.

उत्पाद विशेष विवरण

उत्पाद की विशेषताएँ

● एसएम-460एचपी या PM-S460-HP फाइबर;

● आउटपुट पावर अप 30mW तक;

● 14-पिन टीईसी और मॉनिटर पीडी के साथ बीटीएफ पैकेज;

● दृश्यमान हरा प्रकाश फाइबर-युग्मित लेजर डायोड।

उत्पाद अनुप्रयोग

● ऑप्टिकल उपकरण;

● फाइबर ऑप्टिक ट्रांसमिशन प्रणाली;

● लेजर संकेत.

उत्पाद विवरण

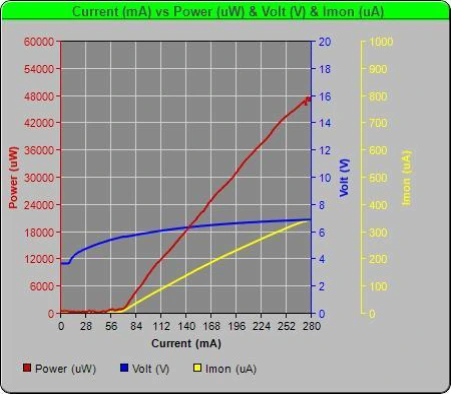

● विशिष्ट स्पेक्ट्रम: PIV

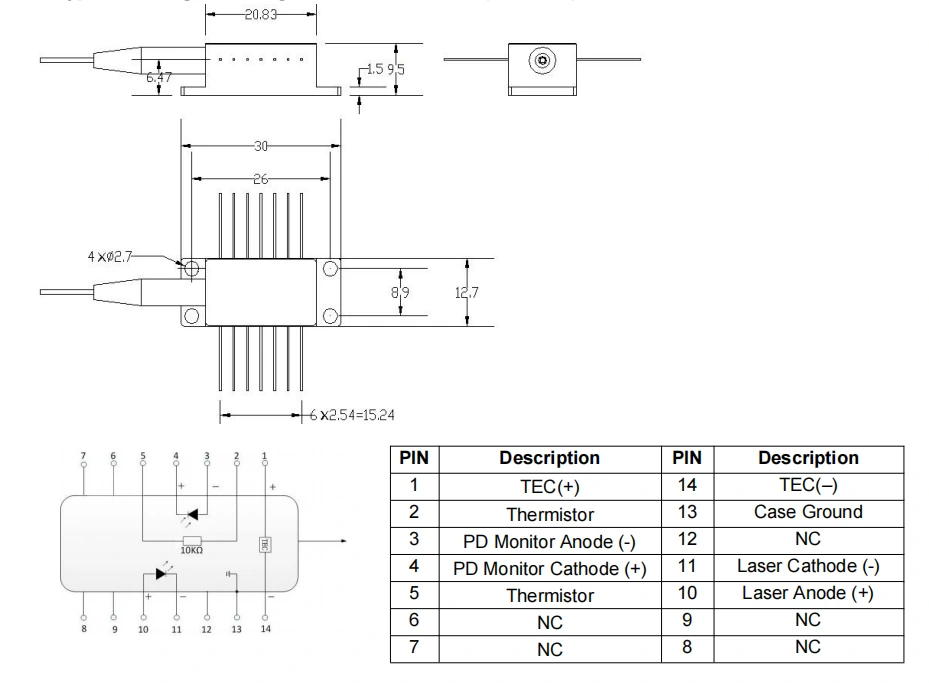

● पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट: मिमी) -520nm एफपी बटरफ्लाई लेजर डायोड

● पैकिंग उदाहरण

*स्टैंडअलोन डिवाइस; कोई अंतर्निहित ड्राइवर नहीं (ड्राइवर के साथ मॉड्यूल पैकेज)। सर्किट वैकल्पिक है)।

आदेश की जानकारी

उदाहरण के लिए: BFLD-F520-30SM-FA

(ऑर्डर जानकारी: 520एनएम एफपी बटरफ्लाई लेजर डायोड, 14-पिन बटरफ्लाई पैकेज, 30mW आउटपुट पावर, 460HP SM फाइबर, FC/APC कनेक्टर के साथ)

अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com

डेटाशीट और टेस्टशीट

डेटा शीट

टेस्टशीट

उद्धरण की शर्तें और भुगतान

● उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.

● भुगतान की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

समय सीमा

उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)

अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।

ऑपरेशन नोट्स

● संचालन करते समय, यह उपकरण एक उच्च तीव्रता वाली लेजर किरण उत्सर्जित करता है; करो सीधे फ़ाइबर के सिरे पर न देखें, क्योंकि ऐसा करने से आँखों में चोट लग सकती है।

● यह उपकरण इलेक्ट्रोस्टैटिक-संवेदनशील है; इसलिए, कड़ाई से पालन पैकेजिंग के दौरान स्थैतिक-विरोधी सुरक्षा उपायों की आवश्यकता होती है, परिवहन, और उपयोग। साथ ही बचाव के लिए सावधानियां भी बरतनी चाहिए बिजली आपूर्ति में वृद्धि, क्योंकि ऐसा करने में विफलता के परिणामस्वरूप स्थायी क्षति हो सकती है उपकरण (उदाहरण के लिए, उचित उपकरण ग्राउंडिंग सुनिश्चित करना और एंटी-स्टैटिक पहनना कलाई का पट्टा).

● ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी उपकरण को उसके सॉकेट में डालते या हटाते समय, उस पर दबाव न डालें या डिवाइस हाउसिंग के पीछे स्थित स्लीव को खींचें। उपकरणों के लिए कनेक्टर्स से सुसज्जित, सुनिश्चित करें कि डिवाइस और फाइबर कनेक्टर दोनों स्थापना या हटाने के दौरान एक साथ उठा लिया जाता है।

● यदि पिनों को सोल्डरिंग की आवश्यकता है, तो सोल्डरिंग तापमान नहीं होना चाहिए 260°C से अधिक, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए। विशेष निम्नलिखित पर ध्यान देना चाहिए: सोल्डरिंग प्रक्रिया के दौरान, उपकरण निष्क्रिय अवस्था में होना चाहिए, और टांका लगाने वाला लोहा ठीक से होना चाहिए जमींदोज।

● पावर-अप प्रक्रिया के दौरान, कभी भी सीधे उच्च धारा लागू न करें इससे चिप को नुकसान पहुंचने का खतरा है। इसके बजाय, डिवाइस को मौजूदा स्तर पर चालू करें चिप की दहलीज के करीब, और फिर धीरे-धीरे करंट को छोटे में बढ़ाएं वांछित स्तर तक पहुंचने तक वृद्धि।

● सभी घटकों को बिजली देने से पहले, पहले कूलर को सक्रिय करें, और फिर चिप को ओवरहीटिंग से बचाने के लिए वृद्धिशील पावर-अप चरणों के साथ आगे बढ़ें अधिभार.

गुणवत्ता आश्वासन और बिक्री के बाद सेवा

● वारंटी अवधि:

1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

● मुफ़्त वारंटी से बहिष्करण:

निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6) परिवहन के दौरान क्षति या हानि।

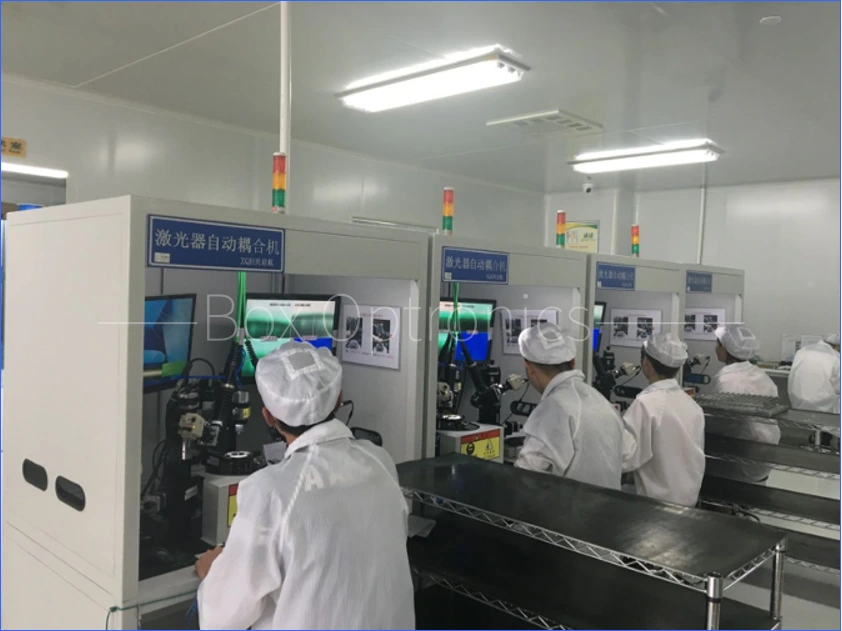

वास्तविक उत्पादन लाइन
