785एनएम एफपी बटरफ्लाई लेजर डायोड

विषयसूची

1. 785nm का परिचय एफपी बटरफ्लाई लेजर डायोड

2. तकनीकी विशिष्टताएँ

3. उत्पाद विशेषताएँ

4. विशिष्ट अनुप्रयोग

5. उत्पाद विवरण

6. आदेश देने की जानकारी

7. डेटाशीट और टेस्टशीट

8. कोटेशन और भुगतान की शर्तें

9. नेतृत्व समय

10. ऑपरेशन नोट्स

11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

उत्पाद परिचय

यह एक 785 एनएम एफपी बटरफ्लाई लेजर डायोड है, जो ऊपर की ओर है 30mW आउटपुट पावर तक। फाइबर प्रकार हो सकता है SM785-HP या PM780-HP, और TEC, मॉनिटर फोटोडायोड और थर्मिस्टर को एकीकृत करता है। द 900um सुरक्षात्मक ट्यूब और FC/APC कनेक्टर वैकल्पिक हैं। यदि पिन की आवश्यकता है सोल्डरिंग, सोल्डरिंग का तापमान 260°C से अधिक नहीं होना चाहिए, और सोल्डरिंग का समय 10 सेकंड से अधिक नहीं होना चाहिए. ड्राइवर सर्किट के साथ एक मॉड्यूल/बेंचटॉप पैकेज, 50mW आउटपुट पावर उपलब्ध है।

उत्पाद विशेष विवरण

उत्पाद की विशेषताएँ

● एसएम785-एचपी या PM780-HP फाइबर;

● आउटपुट पावर अप 30mW तक;

● 14-पिन टीईसी, थर्मिस्टर और के साथ बीटीएफ पैकेज मॉनिटर पीडी.

उत्पाद अनुप्रयोग

● प्रकाश स्रोत;

● फाइबर ऑप्टिक सेंसिंग प्रणाली;

● सामग्री प्रसंस्करण.

उत्पाद विवरण

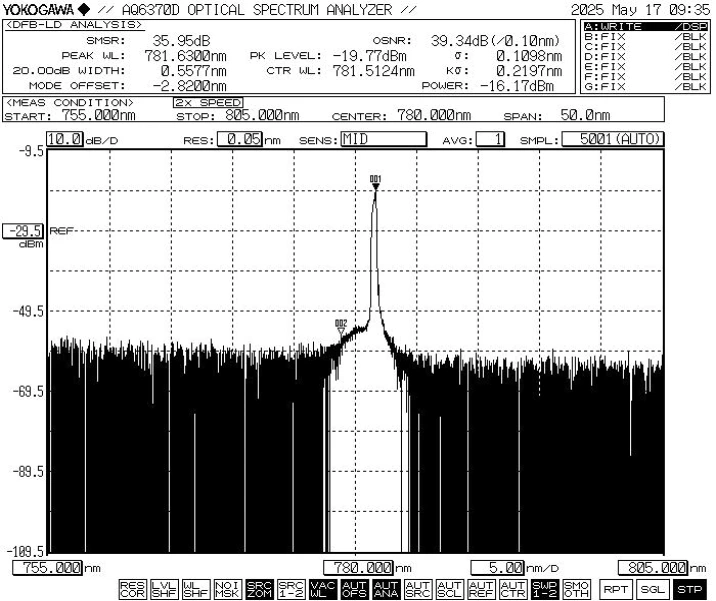

● विशिष्ट स्पेक्ट्रम: 785एनएम, डब्लूएल सहनशीलता +/-10एनएम।

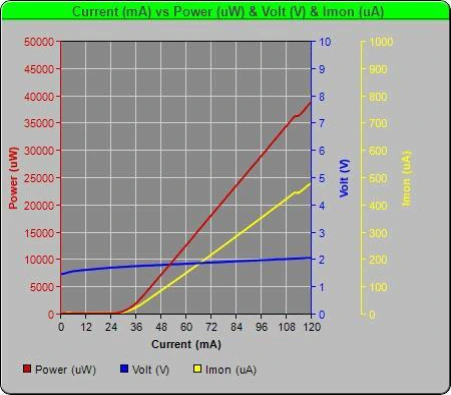

● PIV-785nm 30mW FP बटरफ्लाई लेजर डायोड

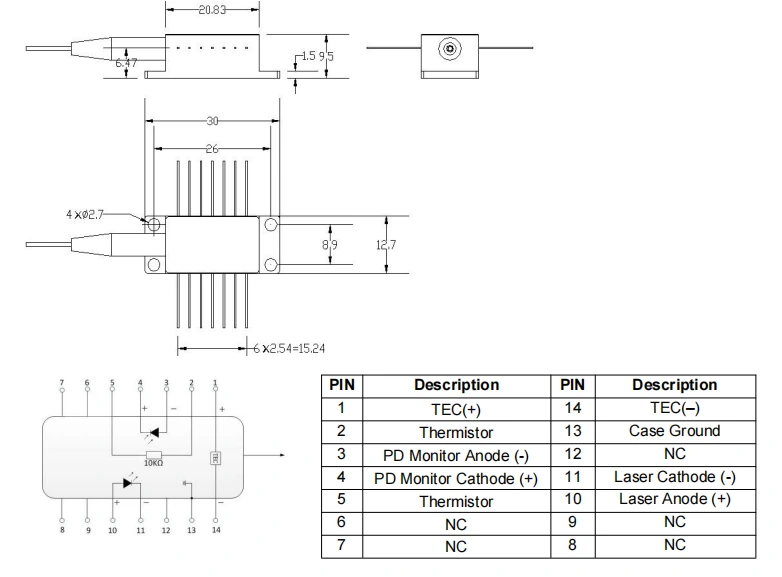

● पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट:मिमी)-785एनएम एफपी बटरफ्लाई लेजर डायोड

● मानक सहायक उपकरण

*स्टैंडअलोन डिवाइस; कोई अंतर्निहित ड्राइवर नहीं (ड्राइवर के साथ मॉड्यूल पैकेज)। सर्किट वैकल्पिक है)।

आदेश की जानकारी

उदाहरण के लिए: BFLD-F785-30SM-FA

(ऑर्डर जानकारी: 785एनएम एफपी बटरफ्लाई लेजर डायोड, 30एमडब्ल्यू आउटपुट पावर, एसएम Hi780 फाइबर, एफसी/एपीसी कनेक्टर, पंप पिन)।

अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com

डेटाशीट और टेस्टशीट

डेटा शीट

टेस्टशीट

कोटेशन और भुगतान की शर्तें

● उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.

● भुगतान की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

समय सीमा

उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)

अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।

ऑपरेशन नोट्स

● लेजर विकिरण खतरा: जब डिवाइस प्रचालन में है, यह एक उच्च तीव्रता वाली लेजर किरण उत्सर्जित करता है। सीधे मत देखो फाइबर अंत-चेहरा, क्योंकि इससे आंखों में चोट लग सकती है।

● ईएसडी सुरक्षा: यह डिवाइस है इलेक्ट्रोस्टैटिक-संवेदनशील। इसलिए, सख्त विरोधी स्थैतिक सुरक्षा उपायों अवश्य होना चाहिए पैकेजिंग, परिवहन और उपयोग के दौरान इसका पालन किया जाना चाहिए। इसके अतिरिक्त, बिजली-आपूर्ति में वृद्धि को रोकने के लिए सावधानी बरतनी चाहिए, क्योंकि ऐसा करने में विफलता होती है इससे डिवाइस को स्थायी क्षति हो सकती है (उदाहरण के लिए, उचित उपकरण सुनिश्चित करें)। ग्राउंडिंग करें और एक एंटी-स्टैटिक कलाई का पट्टा पहनें)।

● फाइबर और डिवाइस हैंडलिंग:ऑप्टिकल रेशे नाजुक होते हैं. फ़ाइबर का उपयोग करके डिवाइस को न खींचें. या डालते समय डिवाइस को उसके सॉकेट से हटाते समय, उस पर दबाव न डालें या खींचें नहीं डिवाइस हाउसिंग के पीछे आस्तीन। कनेक्टर्स से सुसज्जित उपकरणों के लिए, सुनिश्चित करें कि डिवाइस और फाइबर कनेक्टर दोनों एक साथ उठाए गए हैं स्थापना या हटाने के दौरान.

● पिन सोल्डरिंग आवश्यकताएँ: यदि पिन टांका लगाने की आवश्यकता है, टांका लगाने का तापमान 260°C से अधिक नहीं होना चाहिए, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए। पर विशेष ध्यान दें निम्नलिखित: टांका लगाने की प्रक्रिया के दौरान, डिवाइस को बिना शक्ति के होना चाहिए राज्य, और टांका लगाने वाला लोहा ठीक से ग्राउंडेड होना चाहिए।

● पावर-अप ऑपरेशन: पावर-अप के दौरान प्रक्रिया में, कभी भी सीधे उच्च धारा लागू न करें, क्योंकि इससे चिप को नुकसान हो सकता है। इसके बजाय, चिप की सीमा के करीब मौजूदा स्तर पर डिवाइस को पावर दें, और फिर धीरे-धीरे करंट को वांछित स्तर तक छोटे-छोटे चरणों में बढ़ाएं पहुंच गया है.

● कूलिंग और पावर-अप अनुक्रम: पहले सभी घटकों को चालू करने के बाद, पहले कूलर को सक्रिय करें और फिर आगे बढ़ें चिप के ज़्यादा गरम होने और ओवरलोड को रोकने के लिए वृद्धिशील पावर-अप कदम।

गुणवत्ता आश्वासन और बिक्री के बाद सेवा

● वारंटी अवधि:

1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

● मुफ़्त वारंटी से बहिष्करण:

निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6) परिवहन के दौरान क्षति या हानि।
