1. 660nm का परिचय एफपी बटरफ्लाई लेजर डायोड
2. तकनीकी विशिष्टताएँ
3. उत्पाद विशेषताएँ
4. विशिष्ट अनुप्रयोग
5. उत्पाद विवरण
6. आदेश देने की जानकारी
7. डेटाशीट और टेस्टशीट
8. कोटेशन और भुगतान की शर्तें
9. नेतृत्व समय
10. ऑपरेशन नोट्स
11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

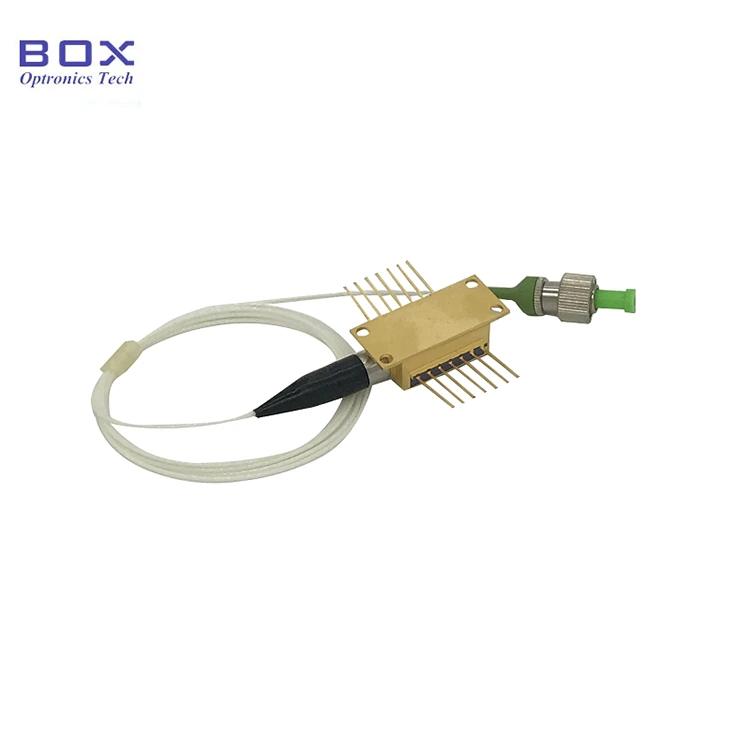

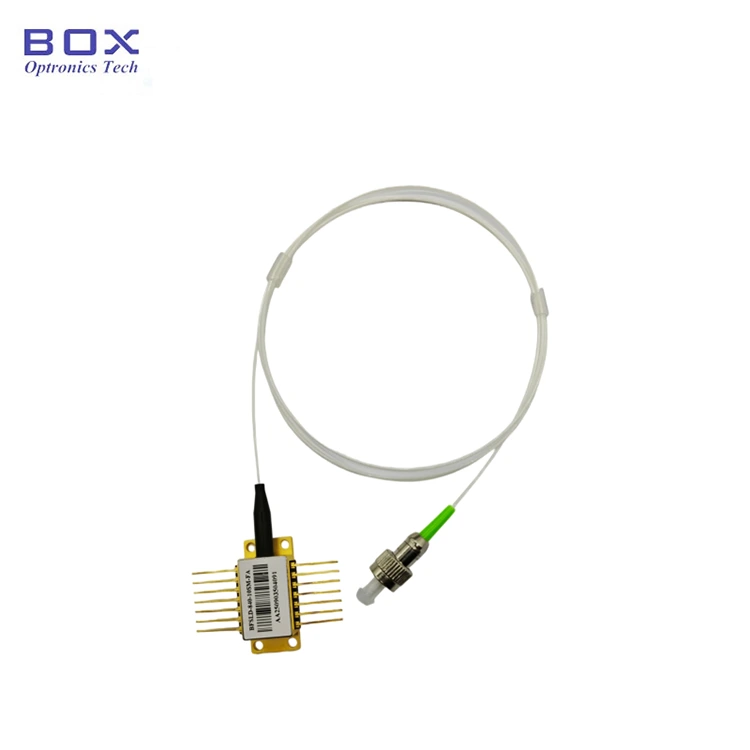

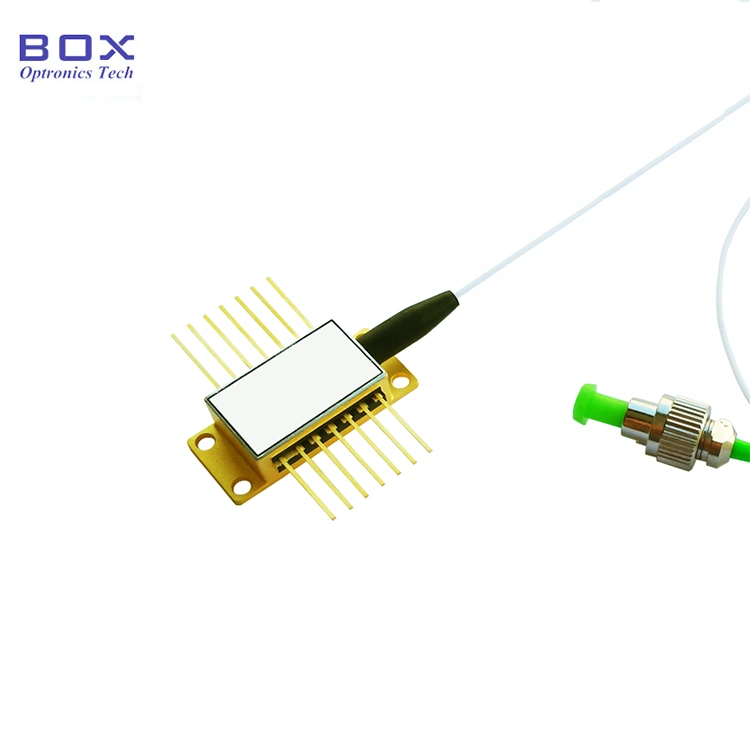

यह 14-पिन वाला 660nm FP बटरफ्लाई लेजर डायोड है तितली पैकेज. यह एक फैब्री-पेरोट लेजर डायोड है। इसमें 30mW तक की सुविधा है आउटपुट पावर और एक अंतर्निर्मित टीईसी और थर्मिस्टर। फाइबर का प्रकार SM630-HP हो सकता है फाइबर. ड्राइवर सर्किट के साथ मॉड्यूल/बेंचटॉप पैकेज वैकल्पिक है। ऑप्टिकल रेशे नाजुक होते हैं; फ़ाइबर का उपयोग करने वाले घटकों को न खींचें।
|
पैरामीटर |
प्रतीक |
स्थिति |
न्यूनतम. |
प्रकार. |
अधिकतम. |
इकाई |
|
ऑपरेटिंग तरंग दैर्ध्य |
λC |
सीडब्ल्यू, 25℃ |
650 |
660 |
670 |
एनएम |
|
ऑप्टिकल आउटपुट पावर |
पीएफ |
- |
30 |
- |
- |
मेगावाट |
|
दहलीज धारा |
आईटीएच |
25℃ |
- |
40 |
90 |
एमए |
|
परिचालन धारा |
आईओपी |
सीडब्ल्यू |
- |
122 |
250 |
एमए |
|
ऑपरेटिंग वोल्टेज |
वीओपी |
25℃ |
- |
2.4 |
2.5 |
V |
|
वर्तमान की निगरानी करें |
मैं चालू हूँ |
वीआरएम=5वी |
50 |
- |
1500 |
μA |
|
एमपीडी डार्क करंट |
पहचान |
वीआरएम=5वी |
- |
- |
50 |
μA |
|
थर्मिस्टर प्रतिरोध |
आरटीएच |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मूल्य |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● एसएम 630-एचपी फाइबर बेनी;
● सीडब्ल्यू आउटपुट पावर 30mW तक;
● 14-पिन टीईसी, थर्मिस्टर के साथ बीटीएफ पैकेज;
● दृश्यमान लाल बत्ती.
● जैव प्रौद्योगिकी;
● चिकित्सा उपचार;
● ऑप्टिकल उपकरण.

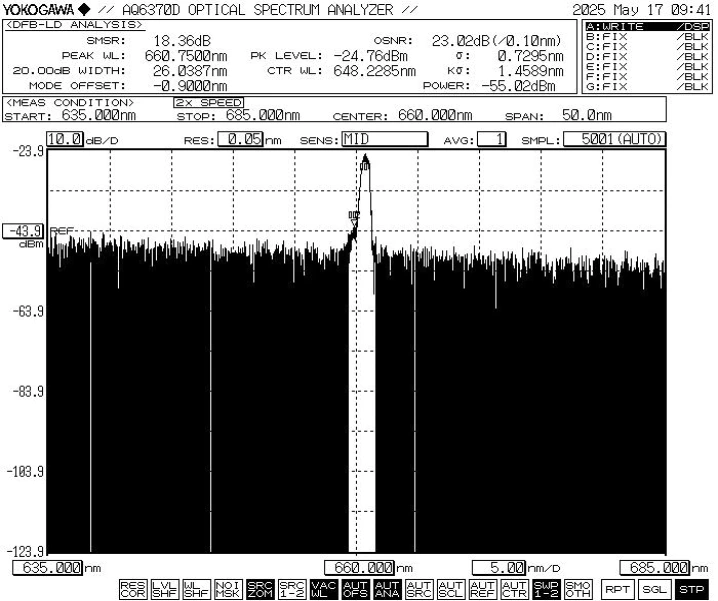

● विशिष्ट स्पेक्ट्रम:
● मानक सहायक उपकरण
|
|
सामान |
मात्रा |
|
1 |
660nm एफपी बटरफ्लाई लेजर डायोड |
1 |
|
2 |
उत्पाद परीक्षण रिपोर्ट |
1 |
*स्टैंडअलोन डिवाइस; कोई अंतर्निहित ड्राइवर नहीं (ड्राइवर के साथ मॉड्यूल पैकेज)। सर्किट वैकल्पिक है)।
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
योजक |
पिन-आउट |
|
बीएफएलडी |
-FXXX |
-XX |
XX |
-XX |
X |
|
एफपी लेजर डायोड |
F488:488nm F520:520nm F532:532nm F660:660nm F785:785nm F850:850nm एफ1064:1064एनएम |
30:30 मेगावाट स्वनिर्धारित |
एसएम: एकल मोड पीएम: ध्रुवीकरण बनाए रखना
|
एफए: एफसी/एपीसी एसए: एससी/एपीसी अन्य |
शून्य: पंप पिन |
उदाहरण के लिए: BFLD-F660-30SM-FA
(ऑर्डर जानकारी: 660nm FP बटरफ्लाई लेजर डायोड, 30mW आउटपुट पावर, एसएम फाइबर, एफसी/एपीसी कनेक्टर, पंप पिन के साथ)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● संचालन करते समय, यह उपकरण एक उच्च तीव्रता वाली लेजर किरण उत्सर्जित करता है; करो सीधे फ़ाइबर के सिरे पर न देखें, क्योंकि ऐसा करने से आँखों में चोट लग सकती है।
● यह उपकरण इलेक्ट्रोस्टैटिक-संवेदनशील है; इसलिए, कड़ाई से पालन पैकेजिंग के दौरान स्थैतिक-विरोधी सुरक्षा उपायों की आवश्यकता होती है, परिवहन, और उपयोग। साथ ही बचाव के लिए सावधानियां भी बरतनी चाहिए बिजली आपूर्ति में वृद्धि, क्योंकि ऐसा करने में विफलता के परिणामस्वरूप स्थायी क्षति हो सकती है उपकरण (उदाहरण के लिए, उचित उपकरण ग्राउंडिंग सुनिश्चित करना और एंटी-स्टैटिक पहनना कलाई का पट्टा).
● रोकने के लिए उत्पाद के ऑपरेटिंग सर्किट की स्थिरता को सत्यापित करें नाड़ी धाराओं से होने वाली क्षति.
● डिवाइस का उपयोग करते समय, ऑपरेटिंग वोल्टेज का सख्ती से पालन करें और डेटाशीट में निर्दिष्ट वर्तमान श्रेणियाँ। मुख्य पैरामीटर- Ith सहित (थ्रेशोल्ड करंट), आईओपी मैक्स (अधिकतम ऑपरेटिंग करंट), वीओपी मैक्स (अधिकतम ऑपरेटिंग वोल्टेज), और λc (सेंटर वेवलेंथ)-संदर्भित किया जाना चाहिए विशेष रूप से शिपमेंट के समय प्रदान की गई परीक्षण रिपोर्ट में। ध्यान दें: पूर्ण अधिकतम रेटिंग से परे संचालन से स्थायी क्षति हो सकती है युक्ति.
● यदि पिनों को सोल्डरिंग की आवश्यकता है, तो सोल्डरिंग तापमान नहीं होना चाहिए 260°C से अधिक, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए। विशेष निम्नलिखित पर ध्यान देना चाहिए: सोल्डरिंग प्रक्रिया के दौरान, उपकरण निष्क्रिय अवस्था में होना चाहिए, और टांका लगाने वाला लोहा ठीक से होना चाहिए जमींदोज।
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित मामलों में मुफ्त मरम्मत सेवाओं से इनकार करने का अधिकार बरकरार रखता है वारंटी अवधि:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।

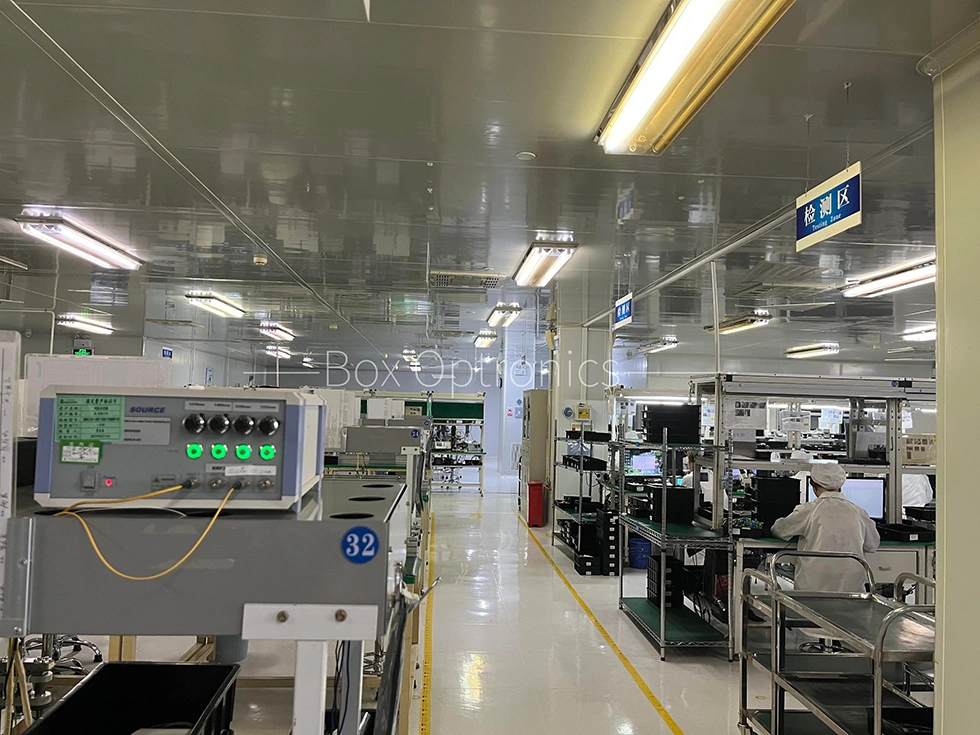

वास्तविक उत्पादन लाइन
