येटरबियम-डोपेड फाइबर एम्पलीफायर (YDFA) येटरबियम-डोपेड गेन फाइबर को उत्तेजित करने के लिए एक सेमीकंडक्टर पंप लेजर का उपयोग करता है, जो 1030-1080nm तरंग दैर्ध्य रेंज में कुशल ऑप्टिकल प्रवर्धन प्रदान करता है। एम्पलीफायर 17/20/23/25/26/27/30/33/37/40dBm पर वैकल्पिक और लगातार समायोज्य संतृप्त आउटपुट पावर प्रदान करता है, जिसमें उच्च लाभ, कम शोर और स्थिर आउटपुट प्रदर्शन शामिल है।
बेंचटॉप और कॉम्पैक्ट मॉड्यूल कॉन्फ़िगरेशन दोनों में उपलब्ध, YDFA फ्रंट-पैनल नियंत्रण, सीरियल संचार और पीसी सॉफ्टवेयर ऑपरेशन का समर्थन करता है, जो इसे वैज्ञानिक अनुसंधान, औद्योगिक लेजर सिस्टम, फाइबर लेजर अनुप्रयोगों और सटीक ऑप्टिकल माप प्रणालियों में 1064nm लेजर प्रवर्धन जैसे अनुप्रयोगों के लिए उपयुक्त बनाता है।
|
पैरामीटर |
इकाई |
मान |
टिप्पणियाँ |
|
ऑपरेटिंग तरंग दैर्ध्य |
एनएम |
1030~1070, 1040~1080 |
|
|
इनपुट शक्ति |
डी बी एम |
0~10 |
अनुकूलन |
|
संतृप्त उत्पादन शक्ति |
डी बी एम |
17/20/23/25/26/27/30/33/37/40 |
@0dBm इनपुट |
|
शोर का आंकड़ा |
डीबी |
≤5.0 |
|
|
ध्रुवीकरण पर निर्भर लाभ |
डीबी |
<0.3 |
एसएम फाइबर |
|
ध्रुवीकरण विलुप्ति अनुपात |
डीबी |
>20 |
पीएम फाइबर |
|
इनपुट/आउटपुट अलगाव |
डीबी |
>35 |
|
|
फाइबर प्रकार |
- |
Hi1060 या PM980 |
|
|
योजक |
- |
एफसी/एपीसी |
|
|
संचालन विधा |
- |
एसीसी/एपीसी(1) |
|
|
DIMENSIONS |
मिमी |
260(डब्ल्यू)×280(डी)×120(एच) |
बेंचटॉप(17-26dBm) |
|
260(डब्ल्यू)×320(डी)×120(एच) |
बेंचटॉप(27-33डीबीएम) |
||
|
376(डब्ल्यू)×340(डी)×112(एच) |
बेंचटॉप(37-40dBm) |
||
|
125(डब्ल्यू)×150(डी)×20(एच) |
मॉड्यूल(17~20dBm) |
||
|
139(डब्ल्यू)×206(डी)×27(एच) |
मॉड्यूल(23~26डीबीएम) |
||
|
139(डब्ल्यू)×235(डी)×70(एच) |
मॉड्यूल(27~40डीबीएम) |
||
|
बिजली की आपूर्ति |
V |
एसी 110~240V, <30W |
बेंचटॉप |
|
बिजली की आपूर्ति |
V |
5V डीसी, <15W |
मॉड्यूल |
|
नियंत्रण मोड |
- |
RS232 सीरियल संचार |
मॉड्यूल |
|
संचार इंटरफेस |
- |
DB9 महिला |
मॉड्यूल |
|
परिचालन तापमान |
℃ |
-5~+35 |
|
|
परिचालन आर्द्रता सीमा |
% |
0~70 |
|
● विस्तृत तरंग दैर्ध्य रेंज;
● 40dBm तक उच्च आउटपुट पावर;
● कम शोर वाला आंकड़ा;
● Hi1060 या PM980 वैकल्पिक।
● नॉनलीनियर ऑप्टिक्स; एल
● माइक्रोवेव फोटोनिक्स;
● सुसंगत LiDAR प्रणालियाँ।

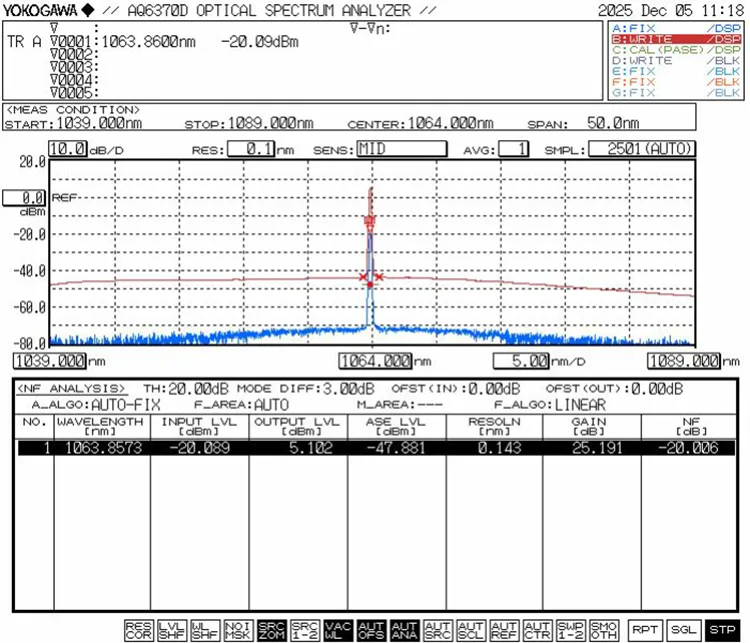

● एम्प्लीफाइड 1064nm सिग्नल 0dBm इनपुट पावर 3A का ऑप्टिकल स्पेक्ट्रम
● पावर अस्थिरता@आउटपुट पावर 27dBm, 0dBm इनपुट 1064nm, APC मोड

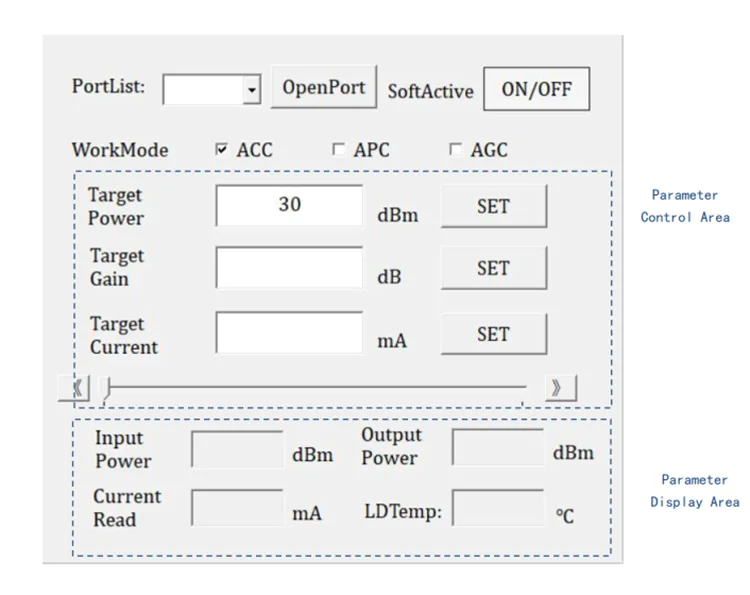

● पीसी नियंत्रण सॉफ्टवेयर इंटरफ़ेस

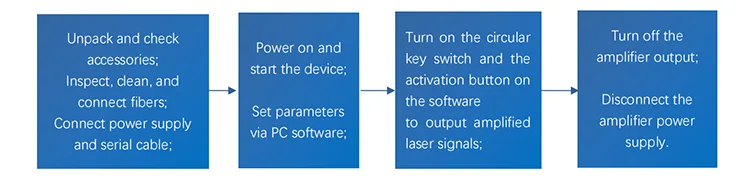

स्टेप 1। अनपैकिंग और असेंबली: असेंबली से पहले, जांच लें कि पावर केबल या पावर एडाप्टर, फाइबर जंपर्स, ऑपरेशन मैनुअल, टेस्ट रिपोर्ट इत्यादि सहित सभी सहायक उपकरण पूर्ण हैं या नहीं।
बिजली की आपूर्ति कनेक्ट करें: बेंचटॉप एम्पलीफायरों को सीधे एसी पावर से जोड़ा जा सकता है; मॉड्यूलर एम्पलीफायरों को डीसी स्विचिंग बिजली आपूर्ति या विनियमित बिजली आपूर्ति से जोड़ा जाना चाहिए जो उनकी बिजली आपूर्ति आवश्यकताओं को पूरा करता है।
फ़ाइबर कनेक्टर के अंतिम भाग का निरीक्षण और साफ़ करने के लिए विशेष उपकरण और टूल्स (फ़ाइबर एंड-फ़ेस इंस्पेक्टर, फ़ाइबर कनेक्टर क्लीनिंग किट) का उपयोग करें। केवल जब यह पूरी तरह से साफ हो, सिग्नल प्रकाश स्रोत को एम्पलीफायर इनपुट पोर्ट से कनेक्ट करने के लिए फाइबर जंपर्स का उपयोग करें।
चरण दो। एम्पलीफायर की बिजली आपूर्ति चालू करें, पीसी सॉफ़्टवेयर में कार्य मोड का चयन करें, और आउटपुट पावर या पंप करंट जैसे पैरामीटर सेट करें।
ध्यान दें: हर बार जब एम्पलीफायर मॉड्यूल चालू होता है, तो कार्यशील मोड (एपीसी/एसीसी) और एम्पलीफायर की कार्यशील धारा या आउटपुट पावर अंतिम उपयोग से पैरामीटर सेटिंग्स होती हैं। यदि समायोजन की आवश्यकता है, तो इसे पीसी सॉफ्टवेयर के माध्यम से संशोधित किया जा सकता है। एम्पलीफायर आमतौर पर कारखाने में डिफ़ॉल्ट रूप से न्यूनतम कार्यशील धारा और न्यूनतम आउटपुट पावर पर सेट होता है।
चरण3. मॉड्यूल पर एक्टिवेशन कुंजी स्विच (एसीटी) दबाएं और पीसी सॉफ्टवेयर पर सॉफ्ट एक्टिवेशन स्विच (सॉफ्टएक्टिव) पर क्लिक करें। इस समय, लेज़र सिग्नल प्रवर्धित और आउटपुट होना शुरू हो जाता है। प्रयोग के दौरान, कार्य मोड और आउटपुट पावर को आवश्यकतानुसार समय पर समायोजित किया जा सकता है।
ध्यान दें: जब एम्प्लीफायर प्रकाश उत्सर्जक अवस्था में हो (सक्रियण स्विच चालू हो), तो इसे प्लग करना, अनप्लग करना या फ़ाइबर जम्पर कनेक्टर कनेक्ट करना सख्त वर्जित है; अन्यथा, फाइबर जंपर कनेक्टर का अंतिम भाग और एम्पलीफायर के क्षतिग्रस्त होने की संभावना है, जिससे खराबी हो सकती है।
Setp4. उपयोग के बाद, एम्पलीफायर आउटपुट को काटने, बिजली की आपूर्ति बंद करने और फाइबर कनेक्शन को डिस्कनेक्ट करने के लिए सक्रियण कुंजी स्विच (एसीटी) को बंद करें।
|
YDFA |
बिजली उत्पादन |
फाइबर प्रकार |
आयाम |
|
YDFA |
-XX |
-XX |
-एक्स |
|
येटेरबियम-डोप्ड फाइबर एम्पलीफायर |
17: 17dBm 20: 20dBm 23: 23डीबीएम ... 40: 40डीबीएम |
एसएम: Hi1060 अपराह्न:PM980 |
एम: मॉड्यूल बी: बेंचटॉप |
उदाहरण के लिए: YDFA-27-PM-M
(ऑर्डर जानकारी: येटरबियम-डोप्ड फाइबर एम्पलीफायर, 27डीबीएम आउटपुट पावर, पीएम980 फाइबर, मॉड्यूल पैकेज के साथ)।
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स EXW का उपयोग करने का सुझाव देता है। हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया उत्पादों के लिए शिपिंग लागत का पूर्व भुगतान करें।
(3) अन्य
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन: 10-15 कार्य दिवस. (यदि स्टॉक में कुछ है, तो इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय रसद: 3-5 कार्य दिवस।
● एम्पलीफायर को रेटेड ऑप्टिकल सिग्नल तरंग दैर्ध्य और पावर रेंज के भीतर काम करना चाहिए। निर्दिष्ट सीमा से परे ऑप्टिकल सिग्नल इनपुट न करें। विशिष्ट मापदंडों के लिए उत्पाद परीक्षण रिपोर्ट देखें।
● शुरू करने से पहले, सुनिश्चित करें कि पावर स्विच और कुंजी स्विच बंद हैं, फिर बिजली की आपूर्ति कनेक्ट करें। शट डाउन करते समय, पहले कुंजी स्विच बंद करें, और आउटपुट संकेतक बंद होने के बाद बिजली की आपूर्ति काट दें। जब एम्पलीफायर काम कर रहा हो तो सीधे बिजली की आपूर्ति न काटें।
● इनपुट और आउटपुट फ़ाइबर कनेक्टर को बार-बार प्लग करने/अनप्लग करने की अनुशंसा नहीं की जाती है, क्योंकि इससे धूल संदूषण हो सकता है, इंसर्शन लॉस बढ़ सकता है, या फ़ाइबर कनेक्टर का अंतिम भाग जल सकता है।
● मुख्य आउटपुट पोर्ट पर एफसी/एपीसी कनेक्टर केवल बिजली परीक्षण के लिए है; इसे अन्य फाइबर कनेक्टर्स से जोड़ना सख्त वर्जित है। यदि आउटपुट फाइबर को अन्य फाइबर से कनेक्ट करने की आवश्यकता है, तो फाइबर फ्यूजन स्पाइसर के साथ फ्यूजन स्प्लिसिंग की सिफारिश की जाती है।
● डिवाइस को नमी, धूल और जंग से दूर रखें; इसे सूखी जगह पर रखें।
● वारंटी अवधि:
खरीद से 1 वर्ष के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन। 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
मुफ़्त वारंटी अवधि के दौरान, उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली खराबी के लिए मुफ़्त मरम्मत या प्रतिस्थापन सेवाएँ प्रदान की जाएंगी। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित मामलों में वारंटी अवधि के भीतर मुफ्त मरम्मत सेवाओं से इनकार करने का अधिकार रखता है:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या पर्यावरणीय प्रभावों से होने वाली क्षति।
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना, या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6)परिवहन के दौरान क्षति या हानि।
