1. का परिचय सी-बैंड एएसई ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल
2. तकनीकी विशेष विवरण
3. उत्पाद सुविधाएँ
4. विशिष्ट अनुप्रयोग
5. उत्पाद विवरण
6. ऑपरेशन चरण
7. आदेश देने की जानकारी
8. डेटाशीट
9. कोटेशन की शर्तें और भुगतान
10. नेतृत्व समय
11. ऑपरेशन नोट्स और रख-रखाव
12. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

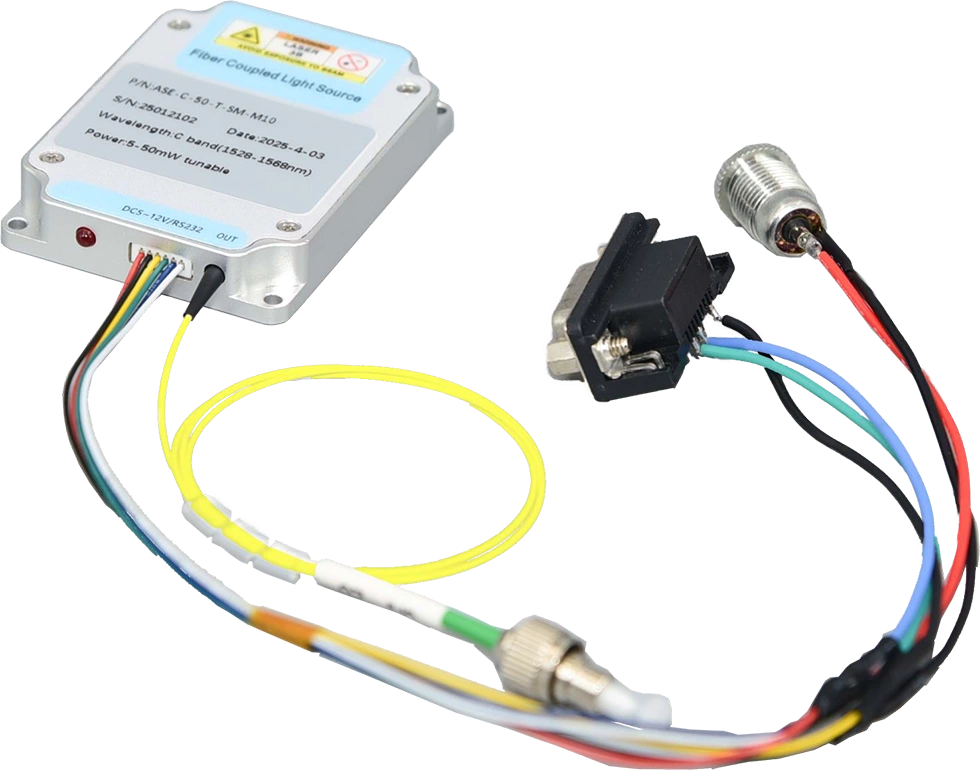

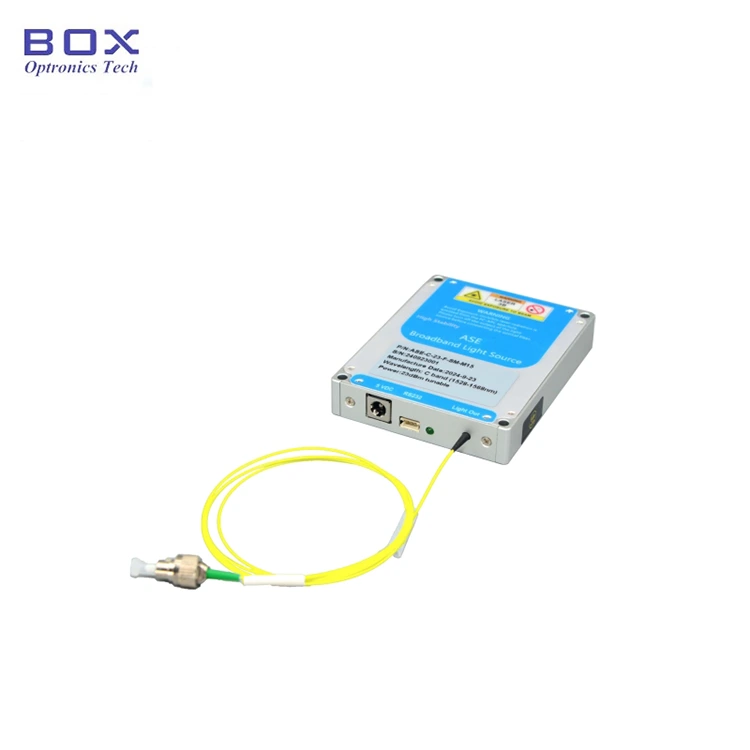

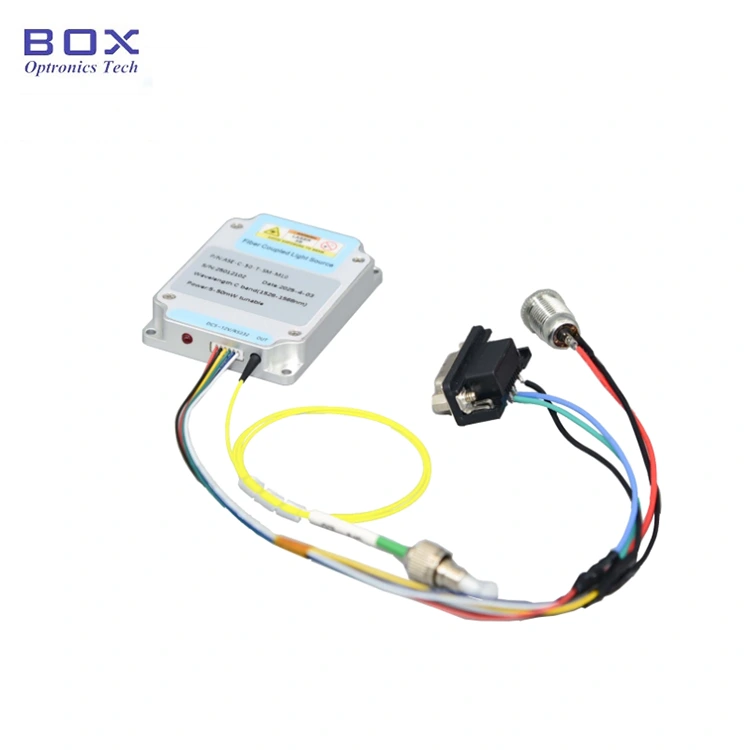

सी-बैंड एएसई ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल है कॉम्पैक्ट आकार, ब्रॉडबैंड स्पेक्ट्रम और उच्च की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया आउटपुट स्थिरता. अत्यंत छोटे पदचिह्न की विशेषता के साथ, यह इसके लिए आदर्श है उत्कृष्ट ऑप्टिकल प्रदर्शन को बनाए रखते हुए अंतरिक्ष-बाधित प्रणालियाँ। द मॉड्यूल 10/20/50mW निश्चित आउटपुट पावर के साथ RS232 या TTL नियंत्रण का समर्थन करता है। कृपया तापमान और आर्द्रता को नियंत्रित करके उपयोग करें, अच्छी गर्मी अपव्यय सुनिश्चित करें और बचें आउटपुट अधिभार.
|
वस्तु |
इकाई |
मान |
टिप्पणियाँ |
||
|
वर्णक्रमीय श्रेणी |
एनएम |
1528~1568 |
|
||
|
बिजली उत्पादन |
मेगावाट |
10 |
20 |
50 |
गैर समायोज्य |
|
पावर वर्णक्रमीय घनत्व |
डीबीएम/एनएम |
-6 |
-3 |
1 |
|
|
वर्णक्रमीय समतलता |
डीबी |
≤2 |
|
||
|
आउटपुट अलगाव |
डीबी |
≥35 |
|
||
|
शक्ति अस्थिरता |
डीबी |
≤±0.02(15मिनट); ≤±0.05(8 घंटे) |
≤±0.5%; |
||
|
प्रति |
डीबी |
≤0.2 |
|
||
|
पिगटेल फाइबर |
- |
एसएमएफ-28 |
एफसी/एपीसी |
||
|
नियंत्रण मोड |
- |
आरएस232 या टीटीएल |
|
||
|
संचार इंटरफेस |
- |
पिन1~4: +5वी/जीएनडी/टीएक्स/आरएक्स |
ZH2.54-4PIN |
||
|
बिजली की आपूर्ति |
- |
5VDC, <10W |
|
||
|
DIMENSIONS |
मिमी |
50(डब्ल्यू)×50(डी)×15(एच) |
|
||
|
परिचालन तापमान |
℃ |
-5 ~ +55 |
|
||
|
परिचालन आर्द्रता |
℃ |
0~70% |
|
||
● अल्ट्रा छोटा आकार 50*50*15मिमी;
● उच्च स्थिरता 10/20/50mW आउटपुट पावर;
● वर्णक्रमीय समतलता ≤2dB;
● आसान एकीकरण के लिए RS232 / TTL नियंत्रण का समर्थन करता है।
1. उत्पाद अनुप्रयोग-सी-बैंड एएसई ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल
● ऑप्टिकल घटक परीक्षण;
● ऑप्टिकल संचार अनुसंधान एवं विकास;
● फाइबर ऑप्टिक सेंसिंग.

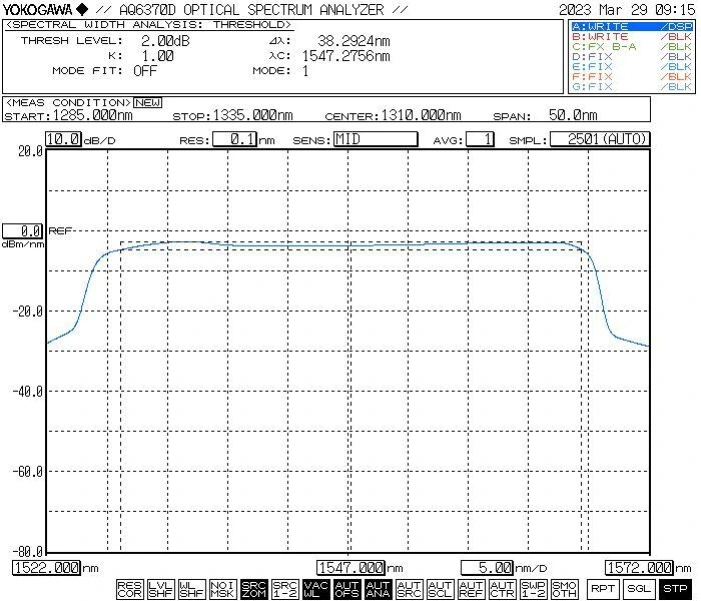

● विशिष्ट स्पेक्ट्रम

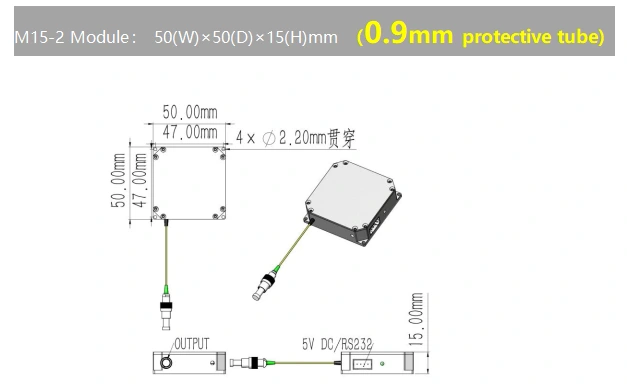

● आयाम (मिमी): माइक्रो-मॉड्यूल
Step1.Unpacking
असेंबली से पहले, जांच लें कि सभी सहायक उपकरण पूर्ण हैं या नहीं।
चरण 2. पावर और फाइबर पैच कनेक्ट करें नाल
बिजली आपूर्ति चालू करें; प्रकाश स्रोत आउटपुट पोर्ट का उपयोग करके कनेक्ट करें एक फाइबर पैच कॉर्ड.
चरण 3. प्रकाश स्रोत सक्रिय करें
प्रकाश स्रोत बिजली आपूर्ति चालू करें। ध्यान दें: इस स्तर पर, ऑपरेटिंग करंट और पावर होस्ट द्वारा निर्धारित मापदंडों के अनुरूप हैं नवीनतम शटडाउन के दौरान कंप्यूटर; यदि समायोजन की आवश्यकता है, तो ये सेटिंग्स को सॉफ्टवेयर के माध्यम से संशोधित किया जा सकता है। चेतावनी: यह सख्त वर्जित है प्रकाश स्रोत होने पर फ़ाइबर ऑप्टिक कनेक्टर्स को कनेक्ट या डिस्कनेक्ट करने के लिए सक्रिय.
Setp4.बंद करें
उपयोग के बाद, पावर कॉर्ड को डिस्कनेक्ट कर दें।
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
आयाम |
|
एएसई |
-सी |
-XX |
-XX |
-एमसी |
|
एएसई प्रकाश स्रोत |
सी: सी-बैंड |
10:10 मेगावाट 20:20 मेगावाट 50:50 मेगावाट |
एसएम:एसएमएफ-28 |
एमसी:मॉड्यूल |
उदाहरण: ASE-C-20-SM-MC
(ऑर्डर जानकारी: सी-बैंड एएसई ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल, 20mW आउटपुट पावर, एसएम फाइबर, माइक्रो-मॉड्यूल पैकेज के साथ)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
(3)अन्य
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● रोकथाम के लिए फाइबर कनेक्टर्स को बार-बार प्लग/अनप्लग करने से बचें धूल का जमाव और अंत-चेहरे की क्षति।
● फ़ाइबर कनेक्टर को लिंट-फ़्री वाइप से साफ़ करें और एक से निरीक्षण करें कनेक्शन से पहले फाइबर एंड-फेस डिटेक्टर। हमेशा फाइबर को कनेक्ट/डिस्कनेक्ट करें अंत-चेहरे की जलन से बचने की शक्ति के बिना। अप्रयुक्त कनेक्टर्स को डस्ट कैप से ढकें।
● उपकरण को सूखे, नमी रहित वातावरण में रखें।
2. गुणवत्ता आश्वासन और बिक्री के बाद सेवा-सी-बैंड एएसई ब्रॉडबैंड लाइट स्रोत माइक्रो-मॉड्यूल
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
