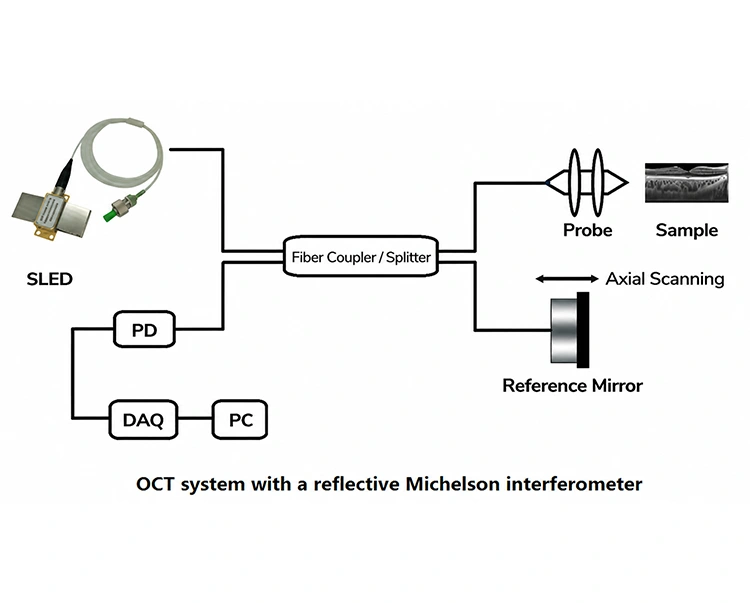

(1) ब्रॉडबैंड, कम-सुसंगतता स्रोत (जैसे एसएलईडी) द्वारा उत्सर्जित प्रकाश को बीम स्प्लिटर (या फाइबर कपलर) द्वारा दो बीमों में विभाजित किया जाता है, जो क्रमशः संदर्भ बांह और नमूना बांह में प्रवेश करता है।
(2) संदर्भ भुजा में प्रकाश दर्पण द्वारा वापस परावर्तित होता है।
(3) नमूना बांह में प्रकाश जांच के तहत ऊतक या सामग्री को रोशन करने के बाद, विभिन्न गहराई से बैकस्कैटर प्रकाश वापस आता है।
(4) दोनों बीम बीम स्प्लिटर पर पुनः संयोजित होते हैं; हस्तक्षेप संकेत तभी उत्पन्न होता है जब दोनों भुजाओं के बीच ऑप्टिकल पथ का अंतर प्रकाश स्रोत की सुसंगत लंबाई के भीतर आता है। यह छोटी सुसंगत लंबाई सिस्टम के उच्च अक्षीय रिज़ॉल्यूशन को सुनिश्चित करती है।
(5) संदर्भ दर्पण की स्थिति को स्कैन करके या हस्तक्षेप संकेतों को प्राप्त करने के लिए आवृत्ति स्वीपिंग को नियोजित करके, सिस्टम परत दर परत नमूना की दो-आयामी या त्रि-आयामी टोमोग्राफिक छवियों का पुनर्निर्माण कर सकता है।
|
अवयव |
कार्य विवरण |
|

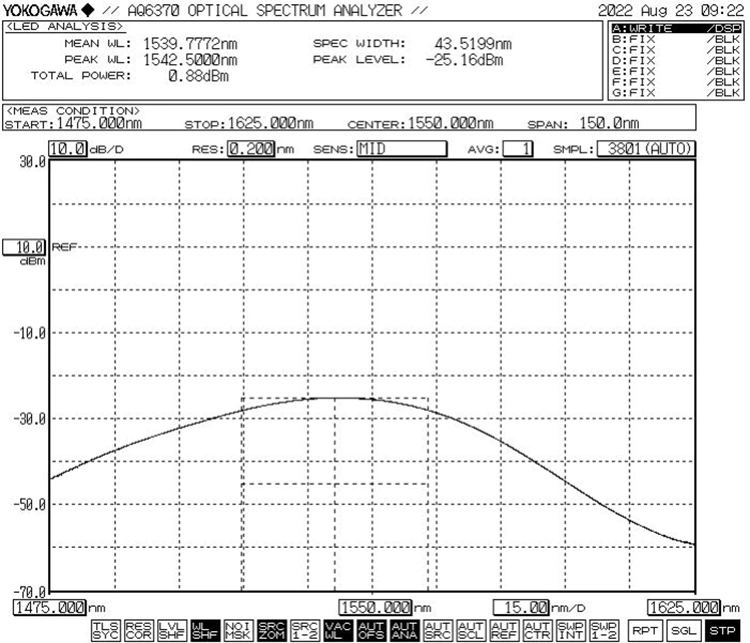

एसएलईडी प्रकाश स्रोत |
उच्च अक्षीय रिज़ॉल्यूशन प्राप्त करने के लिए OCT प्रणाली के लिए मुख्य प्रकाश स्रोत के रूप में कार्य करते हुए, ब्रॉडबैंड कम-सुसंगति प्रकाश प्रदान करता है; आमतौर पर 800-1550 एनएम के निकट-अवरक्त बैंड में काम करता है। |
|
फाइबर कपलर/स्प्लिटर |
प्रकाश स्रोत को एक नमूना भुजा और एक संदर्भ भुजा में विभाजित करता है, और दोनों भुजाओं से प्रतिध्वनि संकेतों को डिटेक्टर में जोड़ता है। |
|
जांच |
प्रकाश किरण को नमूने की सतह या आंतरिक भाग पर केंद्रित करता है, और विभिन्न गहराई से पीछे-परावर्तित / पीछे-बिखरे हुए ऑप्टिकल संकेतों को एकत्र करता है। |
|
संदर्भ दर्पण |
एक स्थिर संदर्भ ऑप्टिकल पथ प्रदान करता है। यह सटीक अक्षीय स्कैनिंग के माध्यम से संदर्भ बांह की ऑप्टिकल पथ लंबाई को बदलता है, विभिन्न नमूना गहराई से प्रतिबिंबित प्रकाश के साथ हस्तक्षेप संकेत मिलान का एहसास करता है, और गहराई से हल की गई स्कैनिंग को पूरा करता है। |
|
पी.डी. |
नमूना बांह और संदर्भ बांह से हस्तक्षेप ऑप्टिकल संकेतों का पता लगाता है। |
|
डेटा अधिग्रहण प्रणाली (DAQ) |
कंप्यूटर द्वारा वास्तविक समय प्रसंस्करण और भंडारण के लिए फोटोइलेक्ट्रिक सिग्नल को डिजिटल सिग्नल में परिवर्तित करता है। |
|
पीसी |
फास्ट फूरियर ट्रांसफॉर्म (एफएफटी) जैसे एल्गोरिदम के माध्यम से प्राप्त हस्तक्षेप संकेतों को संसाधित करता है, और नमूने की उच्च-रिज़ॉल्यूशन 2डी या 3डी टोमोग्राफिक छवियों का पुनर्निर्माण करता है। |

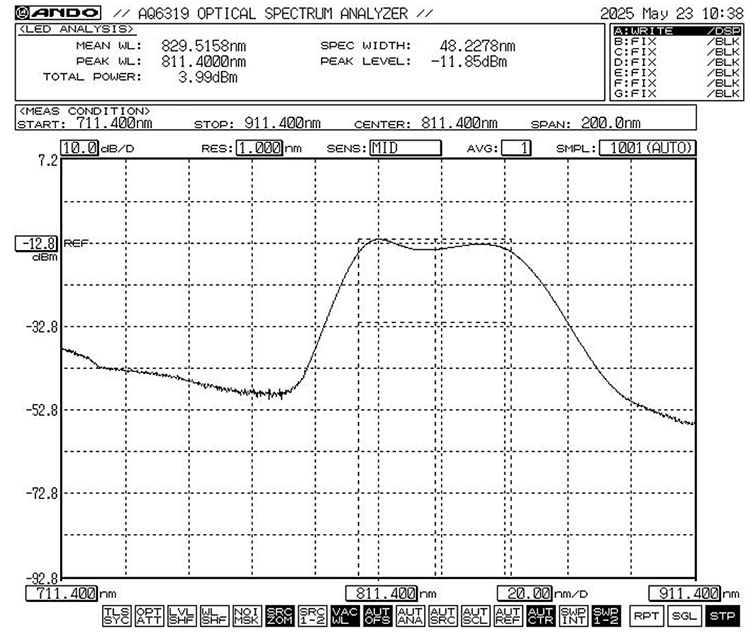

840nm 20mW SLED ब्रॉडबैंड लाइट स्रोत
1060 एनएम 1064 एनएम एसएलडी प्रकाश स्रोत
Q1: आमतौर पर OCT में SLD ब्रॉडबैंड प्रकाश स्रोत की किस तरंग दैर्ध्य (एनएम में) का उपयोग किया जाता है?
ए1: बायोमेडिकल इमेजिंग → 800-1060एनएम;
औद्योगिक निरीक्षण/फाइबर ऑप्टिक्स अनुप्रयोग → 1300-1550 एनएम।
Q2: क्या SLED ब्रॉडबैंड प्रकाश स्रोत को आइसोलेटर की आवश्यकता होती है?
ए2: औद्योगिक अनुप्रयोगों के लिए, परावर्तित ऑप्टिकल शक्ति के परिमाण का स्वतंत्र रूप से आकलन करना आवश्यक है; यदि आवश्यक हो, तो एकाधिक आइसोलेटर्स की आवश्यकता हो सकती है।
Q3: क्या आपके द्वारा प्रदान किए जाने वाले SLD प्रकाश स्रोत अंतर्निर्मित ड्राइवर सर्किट के साथ आते हैं?
A3: हां, हम मॉड्यूलर समाधान प्रदान करते हैं जो लेजर चिप, ड्राइवर सर्किट और (वैकल्पिक रूप से) एक फाइबर कपलर को एकीकृत करते हैं। यह ग्राहक को बाहरी ड्राइवर कनेक्ट करने की आवश्यकता के बिना सीधे उपयोग या आगे सिस्टम एकीकरण की अनुमति देता है।
-
