1. का परिचय सी-बैंड एर्बियम-डोप्ड फाइबर इन-लाइन एम्पलीफायर
2. तकनीकी विशेष विवरण
3. उत्पाद सुविधाएँ
4. विशिष्ट अनुप्रयोग

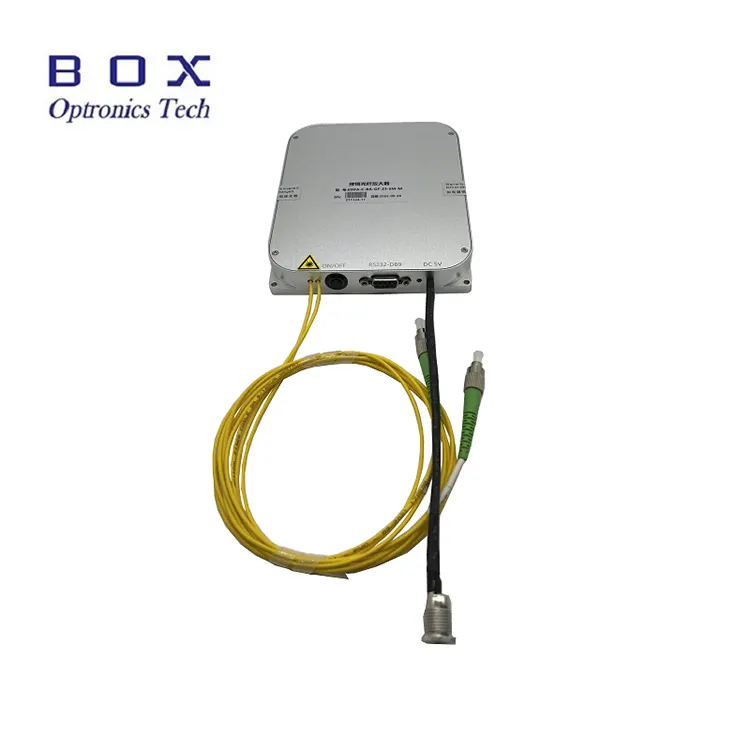

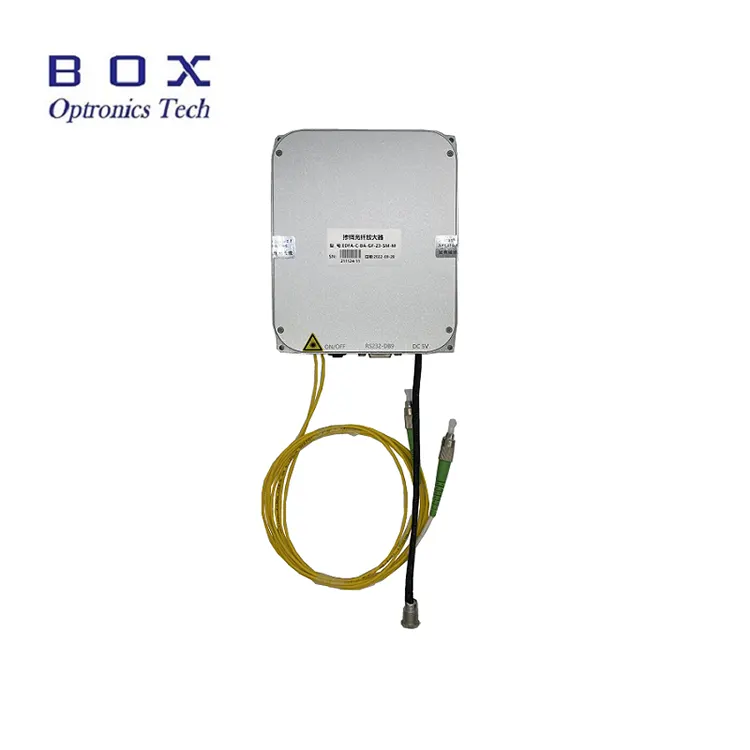

5. उत्पाद विवरण
6. आदेश देने की जानकारी
7. डेटाशीट और टेस्टशीट
8. कोटेशन की शर्तें और भुगतान
9. नेतृत्व समय
10. ऑपरेशन नोट्स और रख-रखाव
11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा
सी-बैंड एर्बियम-डॉप्ड फाइबर इन-लाइन एम्पलीफायर हैं फाइबर लेजर या फाइबर संचार प्रणालियों में लाइन रिले के लिए डिज़ाइन किया गया। वे कर सकते हैं सी-बैंड 1530~1565एनएम में लेजर सिग्नलों के शक्ति प्रवर्धन के लिए उपयोग किया जाएगा तरंग दैर्ध्य रेंज. इनमें 15/17/20/23/25/26dBm उच्च शक्ति और कम क्षमता है शोर. पीसी ऑपरेशन के लिए कमांड और सॉफ्टवेयर उपलब्ध कराए जाते हैं। इनका उपयोग करते समय मॉड्यूल, सुनिश्चित करें कि फाइबर अंत चेहरा साफ है, लेजर इनपुट से अवगत रहें सीमाएं, और आवश्यक लेजर सुरक्षा सावधानियां बरतें।
|
पैरामीटर |
इकाई |
मान |
टिप्पणियाँ |
|||||
|
तरंग दैर्ध्य रेंज |
एनएम |
1530~1565 |
सी- बैंड |
|||||
|
इनपुट शक्ति |
डी बी एम |
-25~+3 |
|
|||||
|
बिजली उत्पादन |
डी बी एम |
15 |
17 |
20 |
23 |
25 |
26 |
@-10dBm इनपुट |
|
छोटा लाभ गुणांक |
डीबी |
35 |
@-25dBm इनपुट |
|||||
|
शोर का आंकड़ा |
डीबी |
≤5.5 |
@-10dBm इनपुट |
|||||
|
पीडीजी |
डीबी |
≤0.3 |
|
|||||
|
पीएमडी |
पी.एस. |
0.5 |
|
|||||
|
इनपुट/आउटपुट अलगाव |
डीबी |
≥35 |
|
|||||
|
पावर मॉनिटर |
डीबी |
बिजली उत्पादन |
|
|||||
|
संचालन विधा |
- |
एसीसी/एपीसी |
|
|||||
|
पिगटेल फाइबर |
- |
एसएमएफ-28 |
एफसी/एपीसी |
|||||
|
संचार इंटरफेस
|
- |
टच स्क्रीन/DB9 महिला(RS232) |
बेंचटॉप |
|||||
|
- |
डीबी9 महिला(आरएस232) |
मॉड्यूल |
||||||
|
बिजली की आपूर्ति
|
- |
एसी 110~240V, <30W |
बेंचटॉप |
|||||
|
- |
डीसी 5वी, <15डब्ल्यू |
मॉड्यूल |
||||||
|
DIMENSIONS
|
मिमी
|
260(डब्ल्यू)×280(डी)×120(एच) |
बेंचटॉप |
|||||
|
150(डब्ल्यू)×125(डी)×20(एच) |
मॉड्यूल |
|||||||
|
|
15~23dBm:70(W)×90(D)×15(H) |
मॉड्यूल |
||||||
|
परिचालन तापमान |
℃ |
-5 ~ +55 |
|
|||||
|
परिचालन आर्द्रता |
℃ |
0~70% |
|
|||||
● वाइड वेवलेंथ रेंज-1530~1565एनएम;
● उच्च लाभ कारक;
● कम शोर <5.5dB;
● उच्च आउटपुट पावर 15/17/20/23/25/26dBm वैकल्पिक।
● ऑप्टिकल फाइबर संचार;
● ऑप्टिकल फाइबर सेंसर;
● रेशा लेजर.

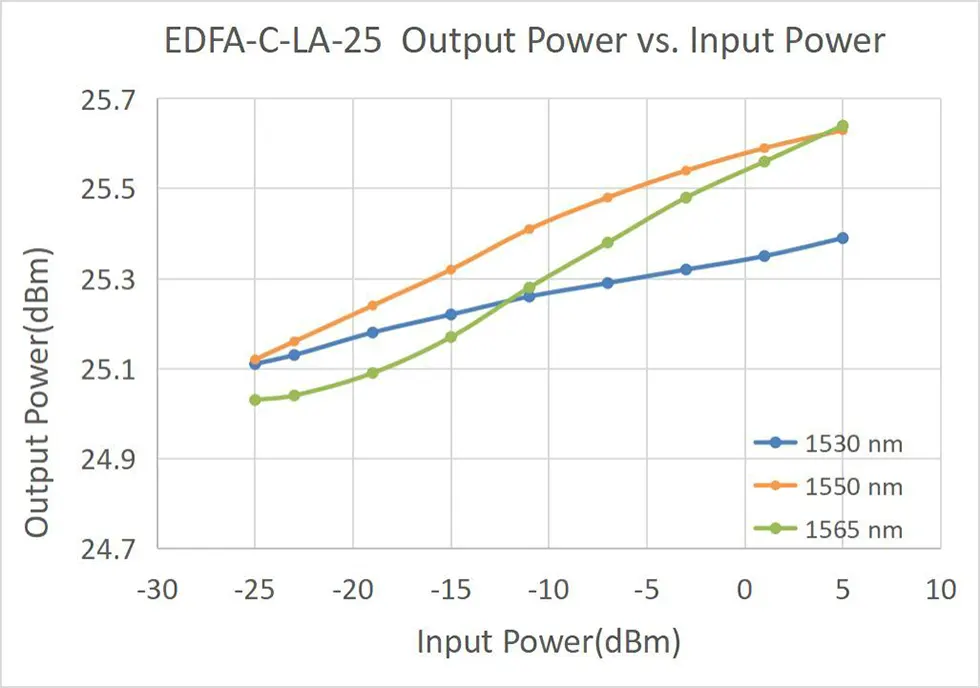

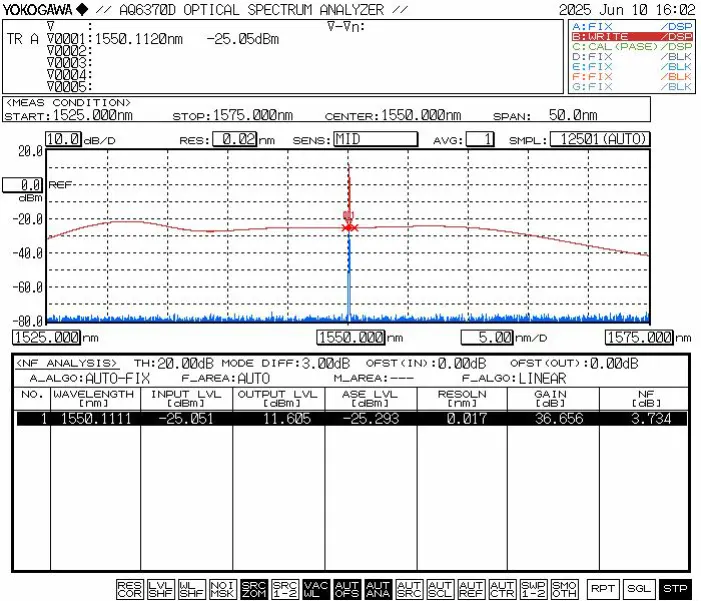

● विशिष्ट अभिलक्षणिक वक्र
|
नाम |
ईडीएफए प्रकार |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
आयाम |
|
ईडीएफए |
-XX |
-एक्स |
-XX |
XX |
-एक्स |
|
Erbium-डोप्ड फाइबर एम्पलीफायर |
एलए: इन-लाइन-एम्प |
सी:सी-बैंड |
15:15 डीबीएम 17:17 डीबीएम 20:20dBm 23:23डीबीएम 25:25 डीबीएम 26:26 डीबीएम |
एसएम:एसएमएफ-28ई |
एम15 :मॉड्यूल एम20 :मॉड्यूल बी:बेंचटॉप |
उदाहरण के लिए: EDFA-LA-C-15-SM-M
(आदेश जानकारी: सी-बैंड एर्बियम-डॉप्ड फाइबर इन-लाइन एम्पलीफायर, 15dBmआउटपुट पावर, SMF-28efiber के साथ, मॉड्यूल पैकेज)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10-15 कार्य दिवस लगते हैं। (यदि स्टॉक में कुछ हैं, तो यह तेज़ होगा भेज दिया गया।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● सिंगल-मोड फाइबर (Hi-1060, PM980, G652D, PM1550, आदि) के लिए, निरंतर प्रकाश के लिए सैद्धांतिक शक्ति सहनशीलता लगभग 200mW है अंतिम चेहरा साफ़ है. इसलिए, आउटपुट पावर <200mW वाले EDFA मॉडल कर सकते हैं उनके आउटपुट फ़ाइबर कनेक्टर को अन्य सिंगल-मोड फ़ाइबर डिवाइस से कनेक्ट करें चल एडेप्टर (फाइबर फ्लैंज)।
● एम्पलीफायर चालू होने पर सीधे बिजली की आपूर्ति न काटें परिचालन.
● फाइबर को जलने से बचाने के लिए फाइबर कनेक्टर्स को धूल से मुक्त रखें कनेक्टर अंत चेहरा. पहले फ़ाइबर कनेक्टर को धूल रहित लेंस पेपर से साफ़ करें कनेक्शन, फाइबर एंड फेस इंस्पेक्टर के साथ इसका निरीक्षण करें, और फ्लैंज के माध्यम से कनेक्ट करें सफाई की पुष्टि के बाद ही। अन्यथा, फाइबर कनेक्टर का अंतिम चेहरा खराब हो सकता है लेज़र चालू होने पर जल जाना। जब लेजर-मुक्त संचालन सुनिश्चित करें फ्लैंजों को जोड़ना, और उपयोग में न होने पर फ़ाइबर डस्ट कैप लगाना।
● आउटपुट फाइबर कनेक्टर्स को बार-बार प्लग करना/अनप्लग करना नहीं है अनुशंसित, क्योंकि इससे धूल संदूषण हो सकता है, सम्मिलन हानि बढ़ सकती है, या फ़ाइबर कनेक्टर के अंतिम भाग का जलना।
● उपकरण को सूखा रखें और सूखी जगह पर रखें।
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
