1. का परिचय सी-बैंड एर्बियम-डॉप्ड फाइबर प्री-एम्प्लीफायर
2. तकनीकी विशेष विवरण
3. उत्पाद सुविधाएँ
4. विशिष्ट अनुप्रयोग
5. उत्पाद विवरण
6. आदेश देने की जानकारी
7. डेटाशीट और टेस्टशीट
8. कोटेशन की शर्तें और भुगतान
9. नेतृत्व समय
10. ऑपरेशन चरण
11. ऑपरेशन नोट्स और रख-रखाव
12. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

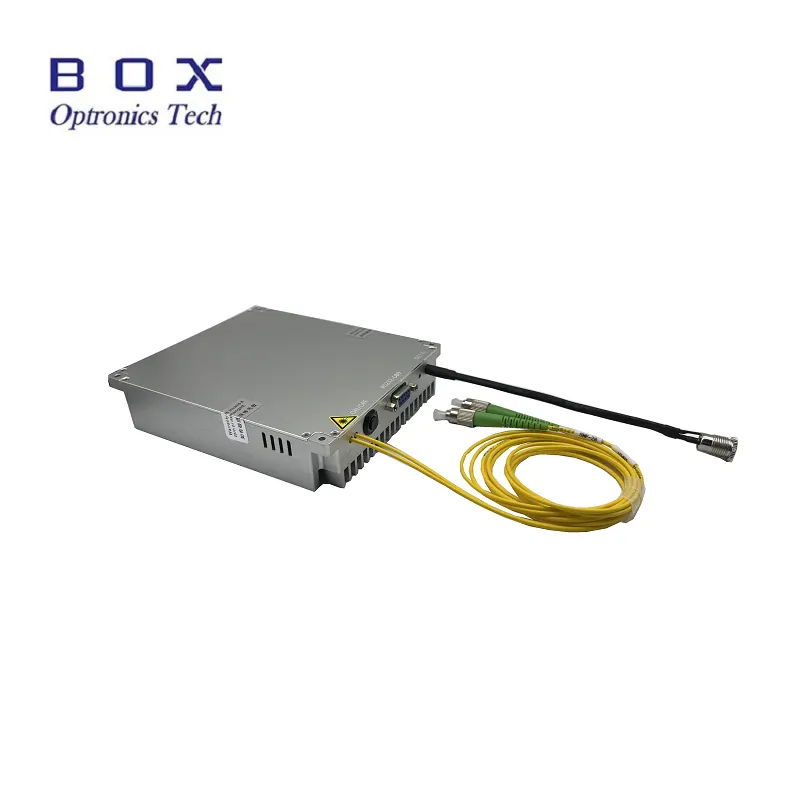

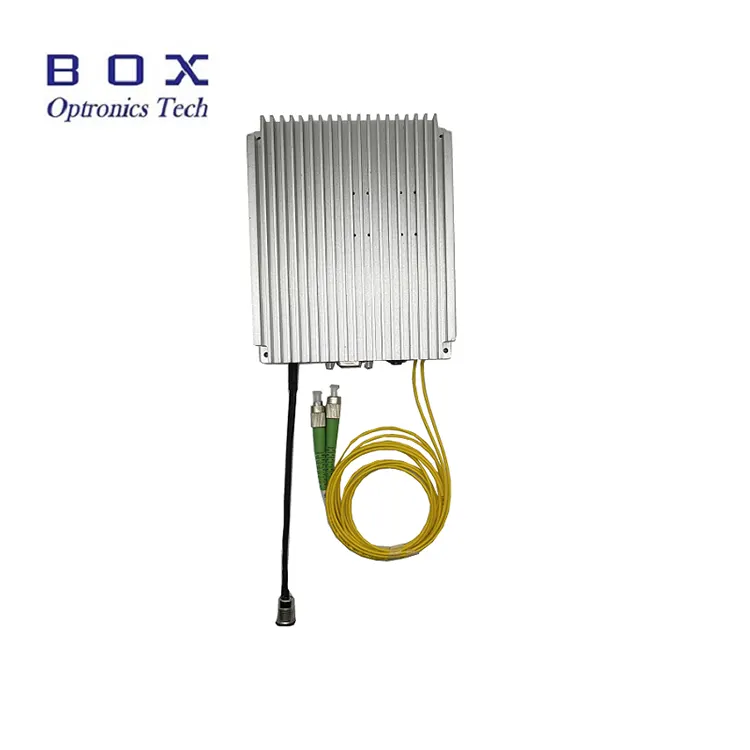

सी-बैंड एर्बियम-डॉप्ड फाइबर प्री-एम्प्लीफायर डिज़ाइन किए गए हैं ऑप्टिकल रिसीवर से पहले संवेदनशीलता में सुधार करने के लिए। प्री-एम्प्लीफायर है की सीमा में छोटे ऑप्टिकल संकेतों के प्रवर्धन के लिए विशेष रूप से उपयोग किया जाता है -45~25डीबीएम. एक छोटे सिग्नल का सामान्य लाभ 35~45dB जितना अधिक होता है, और शोर 4.5dB से कम है. इनका उपयोग लेजर की शक्ति प्रवर्धन के लिए किया जा सकता है सी-बैंड 1530~1565 एनएम तरंग दैर्ध्य रेंज में सिग्नल। स्वचालित धारा नियंत्रण (एसीसी) कार्य मोड। पीसी के लिए कमांड और कंट्रोल सॉफ्टवेयर उपलब्ध कराए जाते हैं ऑपरेशन.
|
पैरामीटर |
इकाई |
मान |
टिप्पणियाँ |
|
|
भाग संख्या |
- |
ईडीएफए‑पीए‑35 |
ईडीएफए‑पीए‑45 |
|
|
वर्णक्रमीय श्रेणी |
एनएम |
1530~1565 |
सी-बैंड |
|
|
इनपुट शक्ति |
डी बी एम |
-35~-25 |
-45~-25 |
|
|
लाभ गुणांक |
डीबी |
35@-35dBm इनपुट |
45@-45dBm इनपुट |
35@-25dBm इनपुट |
|
शोर का आंकड़ा |
डीबी |
≤4.5 |
|
|
|
पीडीजी |
डीबी |
≤0.3 |
|
|
|
पीएमडी |
पी.एस. |
≤0.5 |
|
|
|
इनपुट/आउटपुट अलगाव |
डीबी |
≥35 |
|
|
|
पावर मॉनिटर |
डीबी |
बिजली उत्पादन |
|
|
|
संचालन विधा |
- |
एसीसी |
|
|
|
पिगटेल फाइबर |
- |
एसएमएफ‑28 |
एफसी/एपीसी |
|
|
संचार इंटरफेस |
- |
टच स्क्रीन/डीबी9 महिला(आरएस232) |
बेंचटॉप |
|
|
- |
डीबी9 महिला(आरएस232) |
मॉड्यूल |
||
|
बिजली की आपूर्ति |
- |
एसी 110~240V, <30W |
बेंचटॉप |
|
|
- |
डीसी 5वी, <15डब्ल्यू |
मॉड्यूल |
||
|
DIMENSIONS |
मिमी |
260(डब्ल्यू)×280(डी)×120(एच) |
बेंचटॉप |
|
|
150(डब्ल्यू)×125(डी)×20(एच) |
मॉड्यूल |
|||
|
70(डब्ल्यू)×90(डी)×15(एच) |
मॉड्यूल |
|||
|
परिचालन तापमान |
℃ |
-5 ~ +55 |
|
|
|
परिचालन आर्द्रता |
℃ |
0~70% |
|
|
● वाइड वेवलेंथ रेंज-1530~1565एनएम;
● कम शोर <4.5dB;
● टच स्क्रीन/डीबी9 फीमेल(आरएस232) संचार इंटरफ़ेस आसान संचालन.
● ऑप्टिकल फाइबर संचार;
● ऑप्टिकल फाइबर सेंसर;
● रेशा लेजर.

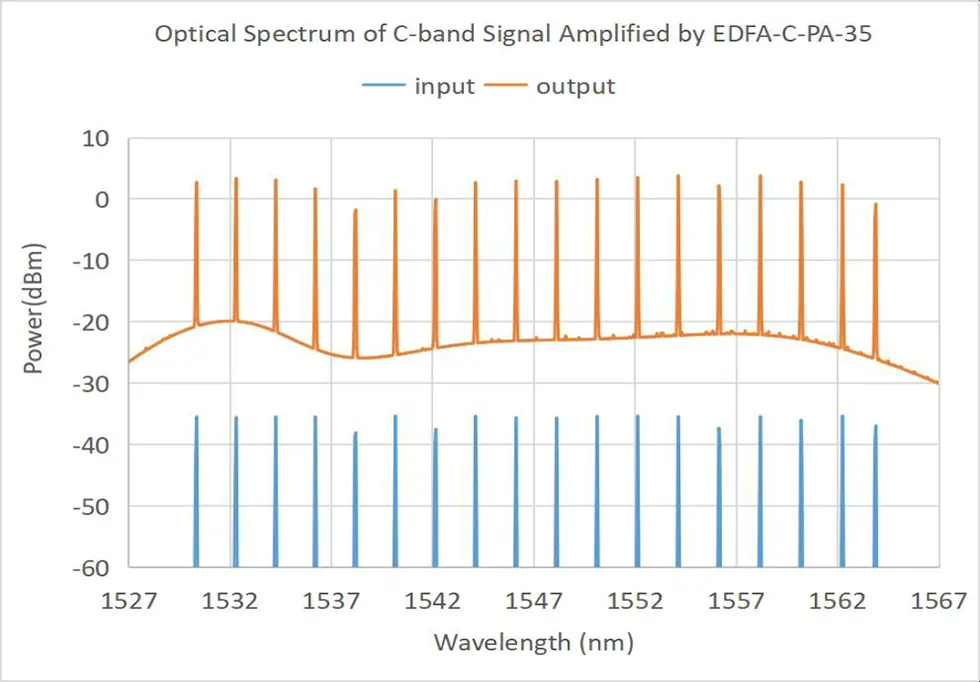

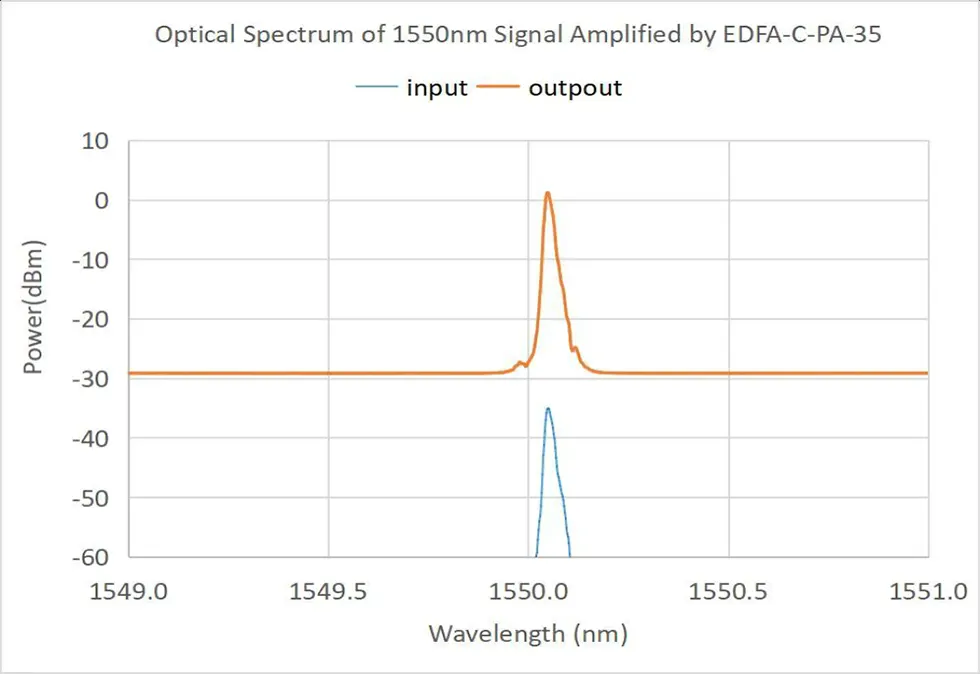

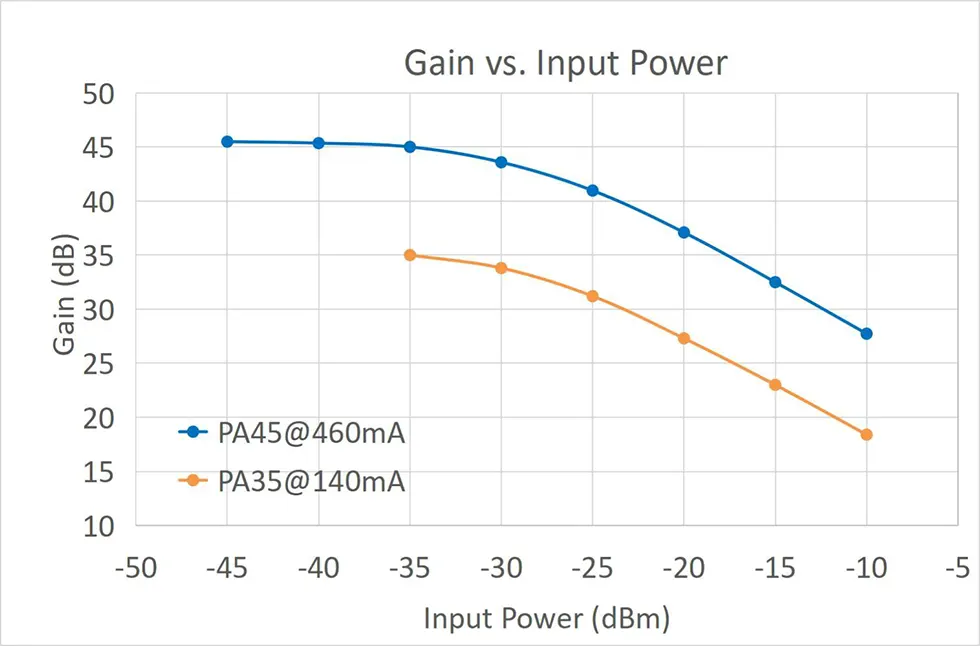

● विशिष्ट अभिलक्षणिक वक्र
|
नाम |
ईडीएफए प्रकार |
वेवलेंथ |
छोटा संकेत लाभ |
फाइबर प्रकार |
आयाम |
|
ईडीएफए |
-XX |
-एक्स |
-XX |
XX |
-एक्स |
|
Erbium-डोप्ड फाइबर एम्पलीफायर |
पीए: प्री-एम्प |
सी:सी-बैंड |
35: 35dB@-35dBm 45: 45dB@-45dBm |
एसएम:एसएमएफ-28ई |
एम15: मॉड्यूल एम20: मॉड्यूल बी: बेंचटॉप |
उदाहरण:ईडीएफए-पीए-सी-35-एसएम-एम
(आदेश जानकारी: सी-बैंड एर्बियम-डॉप्ड फाइबर प्री-एम्प्लीफायर, 35dBmsछोटा सिग्नल लाभ, SMF-28efiber, मॉड्यूल पैकेज के साथ)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10-15 कार्य दिवस लगते हैं। (यदि स्टॉक में कुछ हैं, तो यह तेज़ होगा भेज दिया गया।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।

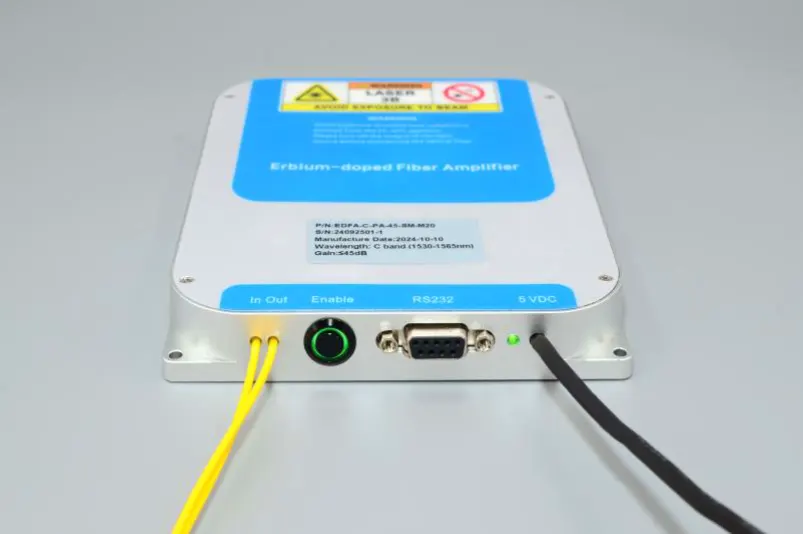

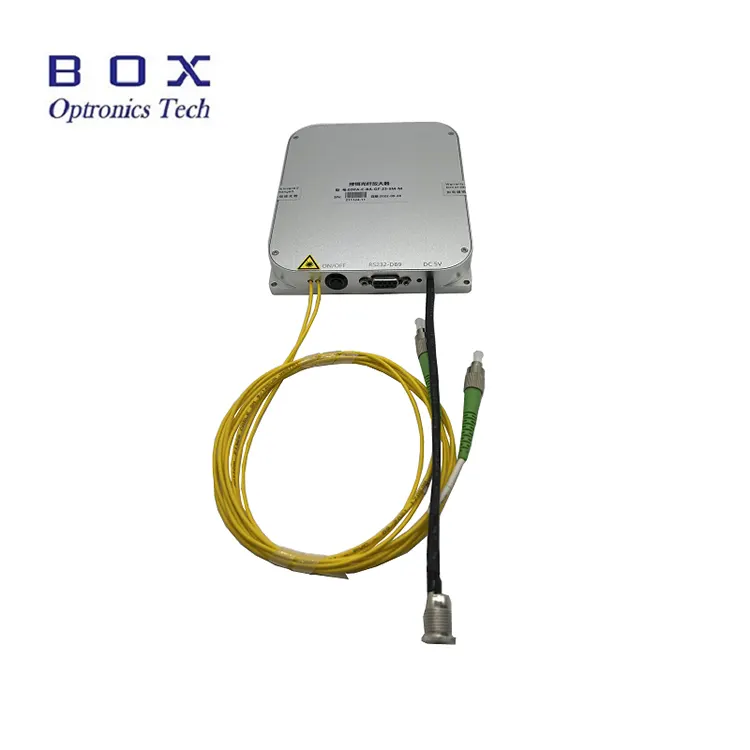

चरण1.उपस्थिति: सामने की ओर ईडीएफए क्रमिक रूप से इनपुट और आउटपुट ऑप्टिकल फाइबर से सुसज्जित है ऑप्टिकल एम्प्लीफिकेशन आउटपुट सक्रियण स्विच, एक मेजबान कंप्यूटर संचार इंटरफ़ेस (डिफ़ॉल्ट RS232 DB9), एक पावर इंडिकेटर लाइट, और एक पावर कॉर्ड (डिफ़ॉल्ट DC 5V)।
चरण 2. बिजली की आपूर्ति: बिजली पोर्ट डिफ़ॉल्ट DC5.5×2.1mm पावर है इंटरफ़ेस, और एक मेल खाता DC5V DC पावर एडाप्टर प्रदान किया जाएगा उत्पाद कारखाने से निकल जाता है। पावर एडॉप्टर और के बीच कनेक्शन विधि ईडीएफए मॉड्यूल नीचे दिए गए चित्र में दिखाया गया है। कृपया इसका उपयोग करना सुनिश्चित करें मूल मिलान पावर एडाप्टर। अनुपयुक्त पावर एडॉप्टर का उपयोग करना होगा ईडीएफए के ठीक से काम करने में विफल होने या ईडीएफए को नुकसान पहुंचाने का कारण। एक यू आकार का उपयोगकर्ताओं को कनेक्ट करने के लिए कनेक्टर पावर सप्लाई लाइन भी प्रदान की जा सकती है बिजली की आपूर्ति स्विच करना, लेकिन इसके दौरान पहले से प्रस्तावित किया जाना चाहिए खरीद.
चरण 3. फाइबर जंपर्स को जोड़ना: खोलें ऑप्टिकल फ़ाइबर कनेक्टर की डस्ट कैप, फ़ाइबर के अंतिम भाग की जाँच करें, और अन्य ऑप्टिकल को जोड़ने से पहले पुष्टि करें कि कोई प्रदूषण और क्षति नहीं है फाइबर उपकरण या परीक्षण उपकरण। उच्च-शक्ति EDFA के आउटपुट फाइबर के लिए मॉडल, कनेक्शन के लिए फ़्यूज़न स्प्लिसिंग विधि का उपयोग करने की अनुशंसा की जाती है।
Setp4.गर्मी अपव्यय:यह एर्बियम-डोप्ड फाइबर एम्पलीफायर मॉड्यूल एक निश्चित मात्रा में गर्मी उत्पन्न करता है। द एम्प्लीफायर की निचली सतह (बिना टेक्स्ट वाला भाग) करीब होनी चाहिए हीट सिंक, हीट डिसिपेशन फिन, या धातु की सतह के साथ संपर्क करें उपयोगकर्ता के चेसिस के नीचे. उचित वायु शीतलन प्राप्त करने की अनुशंसा की जाती है अच्छा ताप अपव्यय प्रभाव. अनुशंसित इष्टतम कार्य वातावरण तापमान -5 ~ +35℃ है। जब परिवेश का तापमान 50℃ से अधिक है स्टैंडबाय स्थिति में एम्पलीफायर प्रारंभ नहीं होगा। जब परिवेश का तापमान 55℃ से अधिक है कार्यशील अवस्था में एम्पलीफायर स्वचालित रूप से लेजर आउटपुट बंद कर देगा और प्रवेश करेगा आत्म-सुरक्षा के लिए स्टैंडबाय स्थिति। जब परिवेश का तापमान 50℃ तक गिर जाता है, तो एम्पलीफायर स्वचालित रूप से आउटपुट फिर से शुरू कर देगा।
चरण 5. इनपुट ऑप्टिकल पावर: इस एर्बियम-डॉप्ड फाइबर एम्पलीफायर की कोई सीमा आवश्यकता नहीं है इनपुट ऑप्टिकल सिग्नल पावर के लिए। जब इनपुट ऑप्टिकल की औसत शक्ति सिग्नल लगभग शून्य पावर तक कम हो गया है, एम्पलीफायर अभी भी बनाए रखेगा कार्यशील स्थिति, और आउटपुट पोर्ट में सहज उत्सर्जन आउटपुट होगा। हालाँकि, अधिक आदर्श प्रवर्धन प्रभाव और सिग्नल-टू-शोर अनुपात प्राप्त करने के लिए, पावर रेंज के भीतर इनपुट ऑप्टिकल पावर को नियंत्रित करने की अनुशंसा की जाती है परीक्षण शीट या उत्पाद विनिर्देश में वर्णित है।
चरण 6. होस्ट कंप्यूटर नियंत्रण: यह एम्पलीफायर एक मॉड्यूलर उत्पाद है और इसकी आवश्यकता है समायोजित करने और निगरानी करने के लिए समर्पित होस्ट कंप्यूटर सॉफ़्टवेयर के साथ जोड़ा जाए ईडीएफए की कार्यशील स्थिति और परिचालन पैरामीटर। उपयोगकर्ता के कंप्यूटर को चाहिए USB-232 सीरियल पोर्ट ड्राइवर प्रोग्राम और EDFA होस्ट कंप्यूटर स्थापित करने के लिए हमारी कंपनी द्वारा प्रदान किया गया नियंत्रण सॉफ्टवेयर। USB-232 सीरियल पोर्ट ड्राइवर प्रोग्राम स्थापित होना चाहिए, अन्यथा होस्ट कंप्यूटर सॉफ़्टवेयर कनेक्ट नहीं हो सकता और EDFA मॉड्यूल के साथ सामान्य रूप से संवाद करें। यह ध्यान दिया जाना चाहिए कि USB-232 सीरियल पोर्ट ड्राइवर प्रोग्राम वास्तविक USB-232 के अनुरूप होना चाहिए सीरियल पोर्ट केबल का उपयोग किया गया। EDFA होस्ट कंप्यूटर का सॉफ़्टवेयर संस्करण संख्या सॉफ़्टवेयर को उस पर दर्ज सॉफ़्टवेयर संस्करण संख्या के अनुरूप होना चाहिए उत्पाद परीक्षण पत्रक.

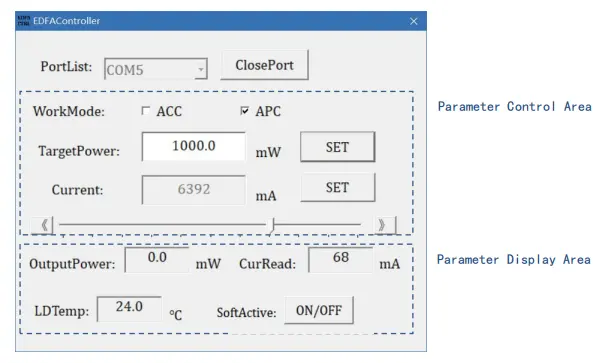

चरण7. होस्ट कंप्यूटर सॉफ़्टवेयर इंटरफ़ेस: होस्ट कंप्यूटर सॉफ़्टवेयर द्वारा प्रदर्शित की जा सकने वाली जानकारी शामिल है एम्पलीफायर कार्य मोड, आउटपुट ऑप्टिकल पावर लक्ष्य मूल्य, पंप लेजर वर्तमान लक्ष्य मान, और तापमान निगरानी स्थिति।
चरण8. विशिष्ट संचालन: प्रारंभ करने के बाद होस्ट कंप्यूटर सॉफ़्टवेयर में सबसे पहले सही सीरियल पोर्ट नंबर चुनें सीरियल पोर्ट अनुक्रम पोर्टलिस्ट, सीरियल खोलने के लिए ओपनपोर्ट बटन पर क्लिक करें बंदरगाह. इस समय, करंट रीड और LDTemp विंडो प्रदर्शित होंगी मॉड्यूल का कार्यशील धारा और पंप तापमान। लक्ष्य ऑप्टिकल दर्ज करें TargetPower विंडो में पावर मान और SET बटन पर क्लिक करें। जब बटन ईडीएफए मॉड्यूल का स्विच और सॉफ्टवेयर पर सॉफ्टएक्टिव बटन स्विच हैं दोनों चालू हो गए, सेटिंग प्रभावी हो गई और ईडीएफए में ऑप्टिकल पावर आउटपुट आ गया।
चरण9. नियंत्रण मोड: मानक मॉडल यह फाइबर एम्पलीफायर दो कार्य मोड, स्वचालित वर्तमान नियंत्रण का समर्थन करता है मोड (एसीसी मोड) और स्वचालित पावर कंट्रोल मोड (एपीसी मोड)। आप स्विच कर सकते हैं वर्कमोड विकल्प के माध्यम से इन दो कार्य मोड के बीच। स्विच करते समय, कृपया ध्यान दें कि पहले सक्रिय बटन स्विच को बंद कर दें। (* कुछ एम्पलीफायर मॉडल केवल एसीसी मोड का समर्थन करते हैं, जैसे ईडीएफए-सी-पीए)। एसीसी मोड में, पंप दर्ज करें वर्तमान विंडो में वर्तमान मान और SET बटन पर क्लिक करें, या सीधे खींचें पंप वर्तमान मान सेट करने के लिए बाएँ और दाएँ स्लाइडर। एपीसी मोड में, दर्ज करें TargetPower विंडो में लक्ष्य ऑप्टिकल पावर मान और SET पर क्लिक करें बटन.
चरण10. आउटपुट सक्रियण: जब मॉड्यूल के सामने और सॉफ्टएक्टिव बटन पर बटन स्विच सक्षम करें सॉफ़्टवेयर पर स्विच चालू होने पर, सेटिंग प्रभावी हो जाती है और एम्पलीफायर में लेजर आउटपुट है, और लेजर संकेतक लाइट चालू है। चालू/बंद बटन लाल रंग में प्रदर्शित होगा. पैरामीटर मॉनिटरिंग में आउटपुटपावर क्षेत्र वर्तमान वास्तविक आउटपुट ऑप्टिकल पावर दिखाता है, क्यूरीड वर्तमान दिखाता है पंप करंट, और LDTemp आंतरिक तापमान दिखाता है।
चरण11. शटडाउन: सबसे पहले बंद करें एम्पलीफायर और सॉफ्टएक्टिव बटन के किनारे पर चालू/बंद बटन स्विच सॉफ़्टवेयर चालू करें, सीरियल पोर्ट बंद करने के लिए क्लोज़पोर्ट पर क्लिक करें, और फिर सॉफ़्टवेयर बंद करें.
चरण12. पैरामीटर मेमोरी: मोड और नियंत्रण सॉफ्टवेयर द्वारा निर्धारित पैरामीटर स्वचालित रूप से अंदर सहेजे जाएंगे ईडीएफए मॉड्यूल और पावर-ऑफ मेमोरी का कार्य है। अगर कोई जरुरत नहीं है ईडीएफए मापदंडों को संशोधित करें, होस्ट कंप्यूटर से कनेक्ट करना आवश्यक नहीं है इसे दोबारा उपयोग करते समय।
● यदि आउटपुट फाइबर को दूसरे फाइबर से कनेक्ट करने की आवश्यकता है, तो यह है फ़्यूज़न स्पाइसर का उपयोग करने की अनुशंसा की जाती है.
● प्रारंभ करते समय, पहले पुष्टि करें कि पावर स्विच और कुंजी स्विच बंद कर दिए जाते हैं, और फिर बिजली की आपूर्ति कनेक्ट करते हैं। बंद करते समय, सबसे पहले कुंजी स्विच बंद करें, और फिर आउटपुट के बाद बिजली की आपूर्ति काट दें सूचक प्रकाश बुझ जाता है. जब ऐसा हो तो सीधे बिजली की आपूर्ति न काटें ईडीएफए काम कर रहा है.
● फ़ाइबर कनेक्टर को लिंट-फ़्री वाइप से साफ़ करें और एक से निरीक्षण करें कनेक्शन से पहले फाइबर एंड-फेस डिटेक्टर। हमेशा फाइबर को कनेक्ट/डिस्कनेक्ट करें अंत-चेहरे की जलन से बचने की शक्ति के बिना। फाइबर ऑप्टिक कनेक्टर होना चाहिए धूल की टोपी से ढका हुआ।
● आउटपुट को बार-बार डालने और अनप्लग करने की अनुशंसा नहीं की जाती है धूल संदूषण से बचने के लिए फाइबर कनेक्टर, जिससे वृद्धि हो सकती है फाइबर कनेक्टर के अंत भाग का सम्मिलन हानि या जलना।
● उपकरण को सूखा रखें और सूखी जगह पर रखें।
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
