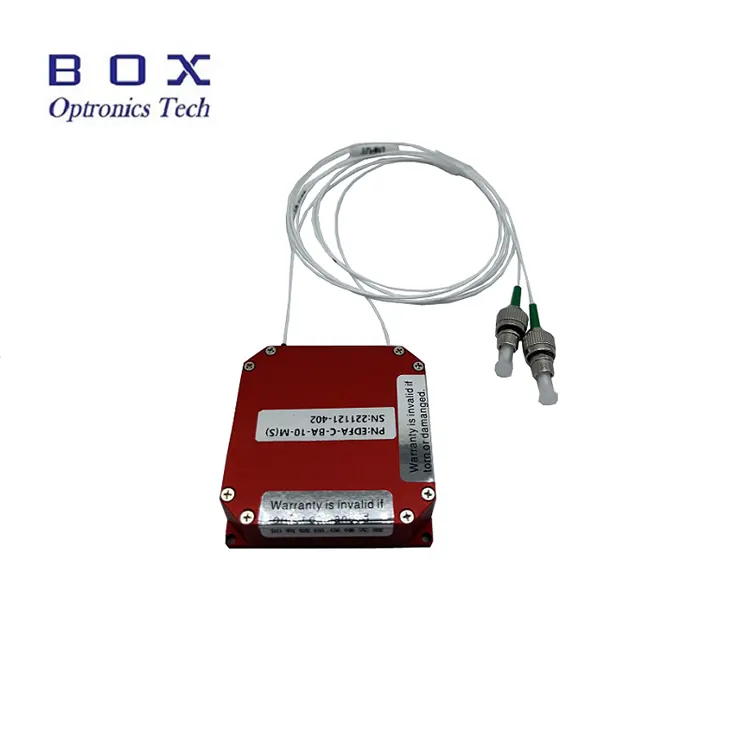

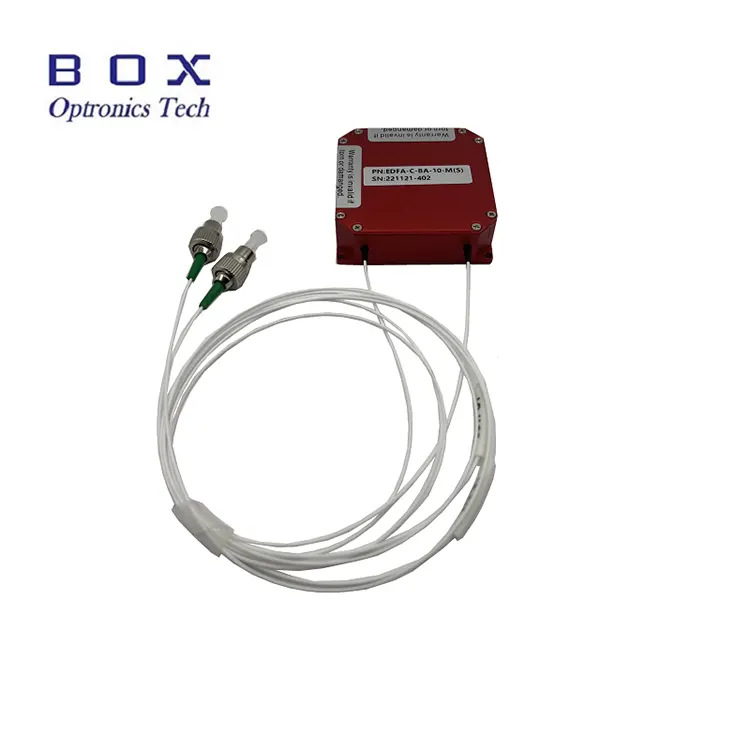

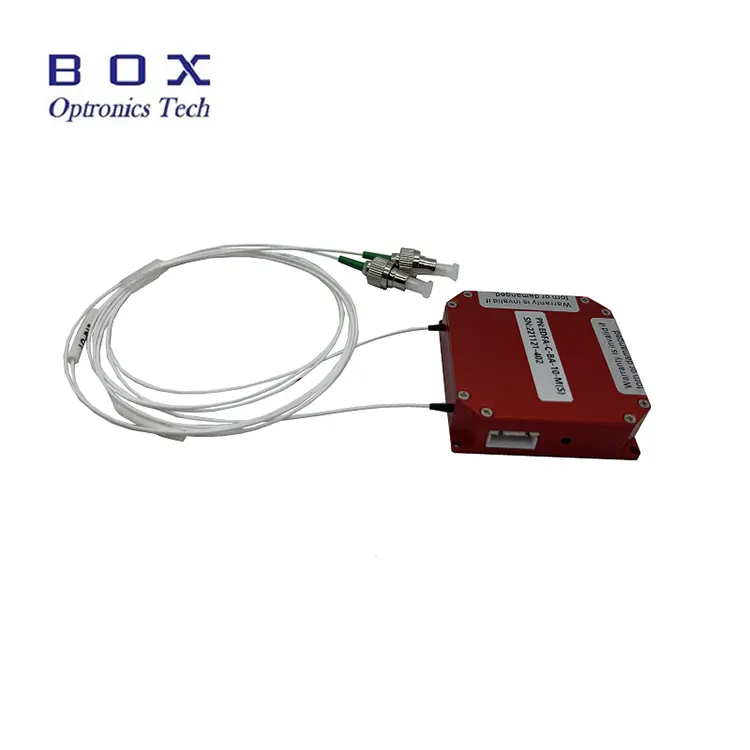

5. उत्पाद विवरण
6. आदेश देने की जानकारी
7. डेटाशीट
8. कोटेशन की शर्तें और भुगतान
9. नेतृत्व समय
10. ऑपरेशन चरण
11. ऑपरेशन नोट्स और रख-रखाव
12. गुणवत्ता आश्वासन और बिक्री के बाद सेवा
माइक्रो-मॉड्यूल सी-बैंड एर्बियम-डॉप्ड फाइबर बूस्टर एम्पलीफायरों को सीमित स्थानों में अनुप्रयोगों के लिए डिज़ाइन किया गया है। आयाम 50(W)×50(D)×15(H)मिमी या 45(W)×65(D)×10(H)मिमी वैकल्पिक हैं। वे हो सकते हैं सी-बैंड 1530~1565एनएम में लेजर सिग्नल के शक्ति प्रवर्धन के लिए उपयोग किया जाता है तरंग दैर्ध्य रेंज. इनमें 10/13/17/20/23dBm उच्च शक्ति और कम शोर है। ए पीसी संचालन के लिए संचार सीरियल पोर्ट और पावर केबल प्रदान किए जाते हैं। कब इन मॉड्यूल का उपयोग करके, सुनिश्चित करें कि फाइबर का अंतिम भाग साफ है, लेजर के प्रति सचेत रहें इनपुट सीमाएं, और आवश्यक लेजर सुरक्षा सावधानियां बरतें।
|
पैरामीटर |
इकाई |
मान |
टिप्पणियाँ |
||||
|
तरंग दैर्ध्य रेंज |
एनएम |
1530~1565 |
सी- बैंड |
||||
|
इनपुट शक्ति |
डी बी एम |
-6~+3 |
|
||||
|
बिजली उत्पादन |
डी बी एम |
10 |
13 |
17 |
20 |
23 |
-3dBm इनपुट |
|
शोर का आंकड़ा |
डीबी |
≤5.0 |
-3dBm इनपुट |
||||
|
पीडीजी |
डीबी |
≤0.3 |
|
||||
|
पीएमडी |
पी.एस. |
0.5 |
|
||||
|
इनपुट/आउटपुट अलगाव |
डीबी |
≥35 |
|
||||
|
पावर मॉनिटर |
डीबी |
|
इनपुट आउटपुट |
||||
|
संचालन विधा |
- |
|
एसीसी/एपीसी |
||||
|
पिगटेल फाइबर |
- |
एसएमएफ-28 |
एफसी/एपीसी |
||||
|
नियंत्रण मोड |
- |
डीबी9 महिला(आरएस232)/टीटीएल |
|
||||
|
संचार इंटरफेस
|
- |
ZH2.54-4PIN |
M15 मॉड्यूल |
||||
|
- |
ZH1.5-6PIN |
एम10 मॉड्यूल |
|||||
|
DIMENSIONS |
मिमी |
50(डब्ल्यू)×50(डी)×15(एच) |
मॉड्यूल |
||||
|
10~20dBm:45(W)×65(D)×10(H) |
मॉड्यूल |
||||||
|
बिजली की आपूर्ति |
- |
डीसी 5वी, <10W |
मॉड्यूल |
||||
|
परिचालन तापमान |
℃ |
-5 ~ +55 |
|
||||
|
परिचालन आर्द्रता |
℃ |
0~70% |
|
||||
● वाइड वेवलेंथ रेंज-1530~1565एनएम;
● उप लघु डिज़ाइन;
● कम शोर <5dB;
● आरएस232/टीटीएल नियंत्रण मोड।
● ऑप्टिकल फाइबर संचार;
● ऑप्टिकल फाइबर सेंसर;
● रेशा लेजर.

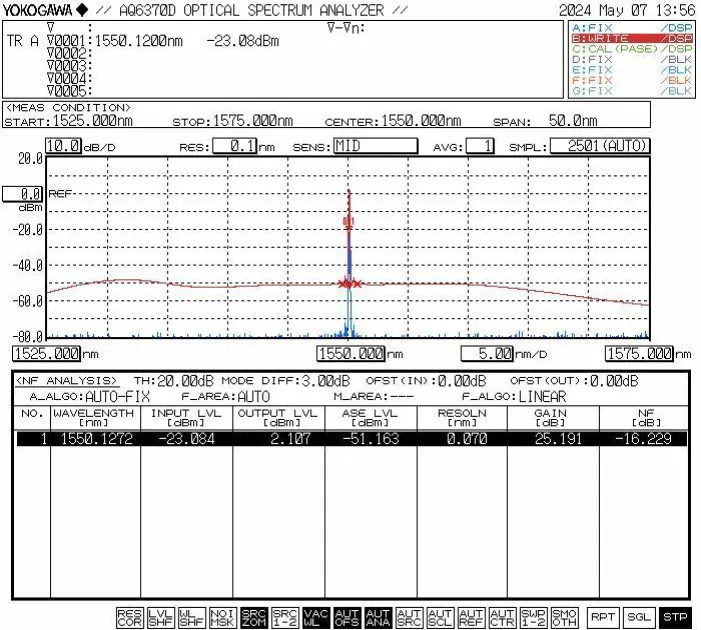

● विशिष्ट अभिलक्षणिक वक्र
● संचार पिन परिभाषा (बाएँ से दाएँ: 1 से 4):
संचार स्तर टीटीएल मानकों का अनुपालन करता है। एक टीटीएल-आरएस232 कंप्यूटर से कनेक्शन के लिए स्तर रूपांतरण आवश्यक है।
|
नत्थी करना |
परिभाषा |
|
1 |
+5V |
|
2 |
जी.एन.डी |
|
3 |
टीटीएल टेक्सास |
|
4 |
टीटीएल आरएक्स |
|
नाम |
ईडीएफए प्रकार |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
आयाम |
|
ईडीएफए |
-XX |
-एक्स |
-XX |
XX |
-एक्स |
|
Erbium-डोप्ड फाइबर एम्पलीफायर |
बीए: बूस्टर-एम्प |
सी:सी-बैंड |
10:10dBm 13:13डीबीएम 17:17 डीबीएम 20:20dBm 23:23डीबीएम |
एसएम:एसएमएफ-28ई |
एमआईसी:मॉड्यूल |
उदाहरण: ईडीएफए-बीए-सी-23-एसएम-एमआईसी
(आदेश जानकारी: माइक्रो-मॉड्यूल सी-बैंड एर्बियम-डोप्ड फाइबर बूस्टर एम्पलीफायर, 23dBmआउटपुट पावर, SMF-28efiber, मॉड्यूल पैकेज के साथ)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10-15 कार्य दिवस लगते हैं। (यदि स्टॉक में कुछ हैं, तो यह तेज़ होगा भेज दिया गया।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
चरण 1. अनपैकिंग और असेंबली
असेंबली से पहले जांच लें कि सभी सहायक उपकरण पूर्ण हैं।
चरण2.बिजली आपूर्ति और फाइबर को जोड़ना पैच कॉर्ड
बिजली की आपूर्ति कनेक्ट करें; सिग्नल लाइट को इनपुट से कनेक्ट करें
चरण 3. एम्पलीफायर चालू करना

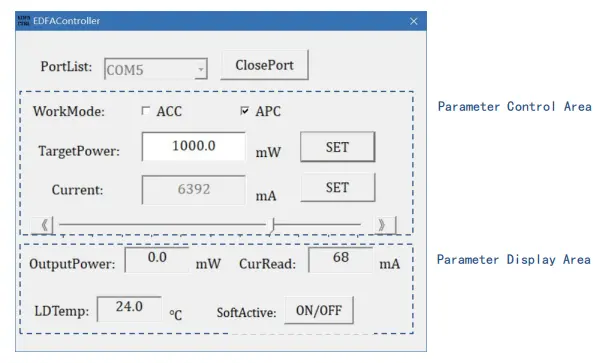

एम्पलीफायर पावर चालू करें. नोट: ऑपरेटिंग करंट और लाभ मान अंतिम शटडाउन पर होस्ट कंप्यूटर द्वारा निर्धारित पैरामीटर हैं, और यदि आवश्यक हो तो सॉफ़्टवेयर के माध्यम से संशोधित किया जा सकता है। इसे प्लग करना सख्त वर्जित है जब लेज़र चल रहा हो तो फ़ाइबर कनेक्टर को अनप्लग करें।
Setp4.Shutdown
उपयोग के बाद पावर केबल को डिस्कनेक्ट कर दें।
● एम्पलीफायर चालू होने पर सीधे बिजली की आपूर्ति न काटें परिचालन.
● फाइबर को जलने से बचाने के लिए फाइबर कनेक्टर्स को धूल से मुक्त रखें कनेक्टर अंत चेहरा. पहले फ़ाइबर कनेक्टर को धूल रहित लेंस पेपर से साफ़ करें कनेक्शन, फाइबर एंड फेस इंस्पेक्टर के साथ इसका निरीक्षण करें, और फ्लैंज के माध्यम से कनेक्ट करें सफाई की पुष्टि के बाद ही। अन्यथा, फाइबर कनेक्टर का अंतिम चेहरा खराब हो सकता है लेज़र चालू होने पर जल जाना। जब लेजर-मुक्त संचालन सुनिश्चित करें फ्लैंजों को जोड़ना, और उपयोग में न होने पर फ़ाइबर डस्ट कैप लगाना।
● उपकरण को सूखा रखें और सूखी जगह पर रखें।
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
