1. SLD ब्रॉडबैंड लाइट सोर्स 1310nm का परिचय
2. उत्पाद विशिष्टताएँ
3. उत्पाद सुविधाएँ
4. विशिष्ट अनुप्रयोग
5. उत्पाद विवरण
6. आदेश देने की जानकारी
7. डेटाशीट और टेस्टशीट
8. कोटेशन और भुगतान की शर्तें
9. ऑपरेशन गाइड
10. संचालन नोट्स और रखरखाव
11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

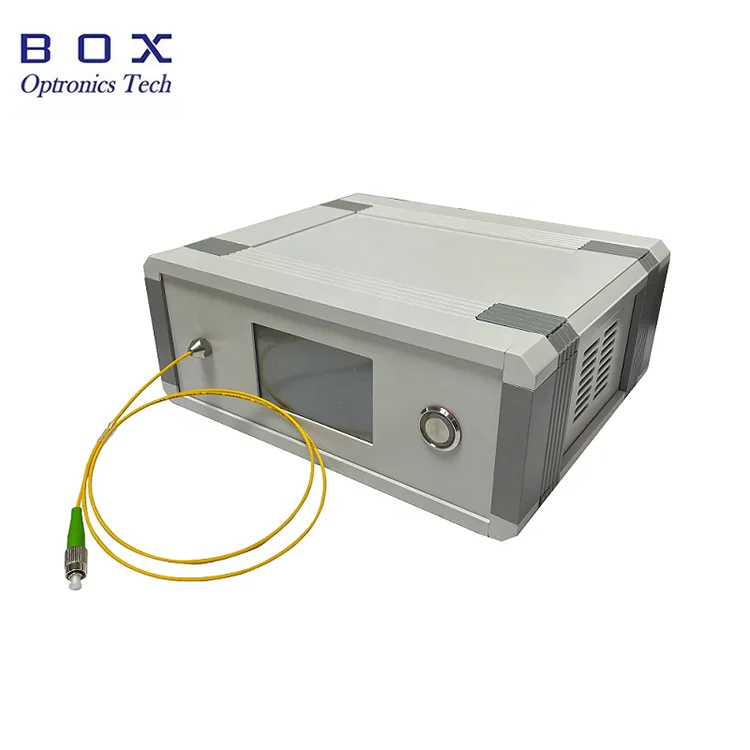

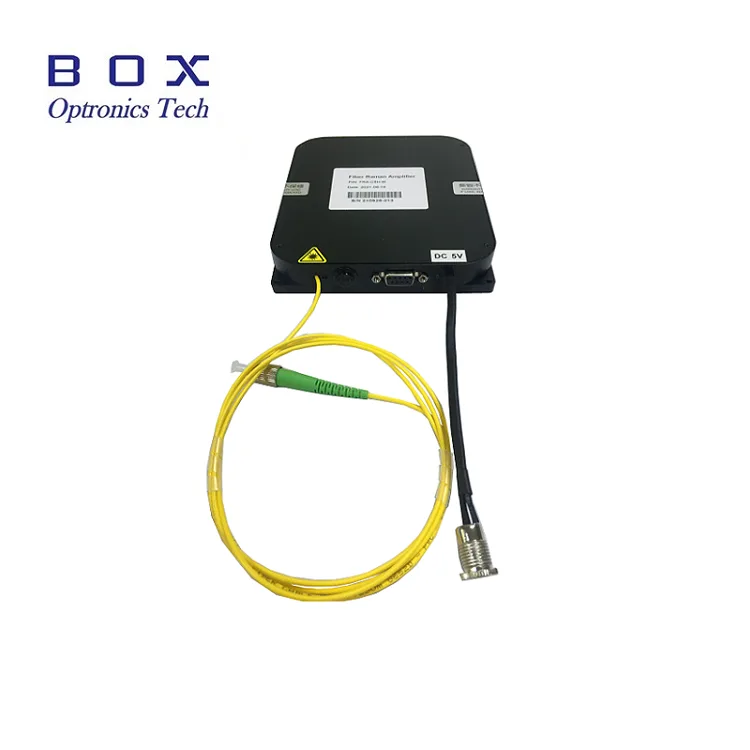

1310nm SLD ब्रॉडबैंड लाइट सोर्स आमतौर पर >30nm की वर्णक्रमीय चौड़ाई और 1/3/10/15mW पर उपलब्ध आउटपुट पावर के साथ स्थिर, कम-सुसंगत ब्रॉडबैंड उत्सर्जन प्रदान करता है। इसका SMF-28e या PM फाइबर कपलिंग, कम वर्णक्रमीय तरंग और कॉम्पैक्ट पैकेज इसे फाइबर ऑप्टिक सेंसिंग, OCT इमेजिंग और सटीक ऑप्टिकल माप के लिए आदर्श बनाते हैं। यह एसएलडी ब्रॉडबैंड प्रकाश स्रोत ऑप्टिकल संचार, बायोमेडिकल इमेजिंग और ऑप्टिकल फाइबर डिवाइस परीक्षण अनुप्रयोगों के लिए अनुकूलित है।
|
पैरामीटर |
इकाई |
कीमत |
टिप्पणी |
|
ऑपरेटिंग तरंग दैर्ध्य |
एनएम |
1310 |
±20 |
|
बिजली उत्पादन |
मेगावाट |
1/3/10/15 |
अनुकूलन |
|
बैंडविड्थ |
एनएम |
>30 |
|
|
ऑप्टिकल आइसोलेटर |
डीबी |
साथ |
|
|
अल्पकालिक स्थिरता |
डीबी |
≤±0.02/15 मिनट |
|
|
दीर्घकालिक स्थिरता |
डीबी |
≤±0.05/8 घंटे |
|
|
फाइबर कनेक्टर |
- |
एफसी/एपीसी |
|
|
फाइबर प्रकार |
- |
SMF-28e/PM फाइबर |
|
|
आयाम
|
मिमी |
195(डब्ल्यू)×220(डी)×120(एच) |
बेंचटॉप |
|
70(डब्ल्यू)×90(डी)×18(एच) |
मॉड्यूल |
||
|
125(डब्ल्यू)×150(डी)×20(एच) |
मॉड्यूल |
||
|
पावर इनपुट
|
V |
एसी 110~240V |
बेंचटॉप |
|
डीसी 5वी/4ए |
मॉड्यूल |
||
|
संचार इंटरफेस |
- |
डीबी9 महिला(आरएस232) |
|
|
परिचालन तापमान |
℃ |
-5 ~ +55 |
|
|
भंडारण तापमान |
℃ |
-40 ~ +85 |
|
● 1/3/10/15mW विभिन्न आवश्यकताओं के अनुरूप एकाधिक बिजली स्तर उपलब्ध हैं;एल
● व्यापक स्पेक्ट्रम;
● निम्न वर्णक्रमीय तरंग;
● अनुकूलित पैकेज और आकार।
● फाइबर ऑप्टिक सेंसिंग;
● मेडिकल इमेजिंग;
● परिशुद्धता माप;
● ऑप्टिकल फाइबर डिवाइस परीक्षण।

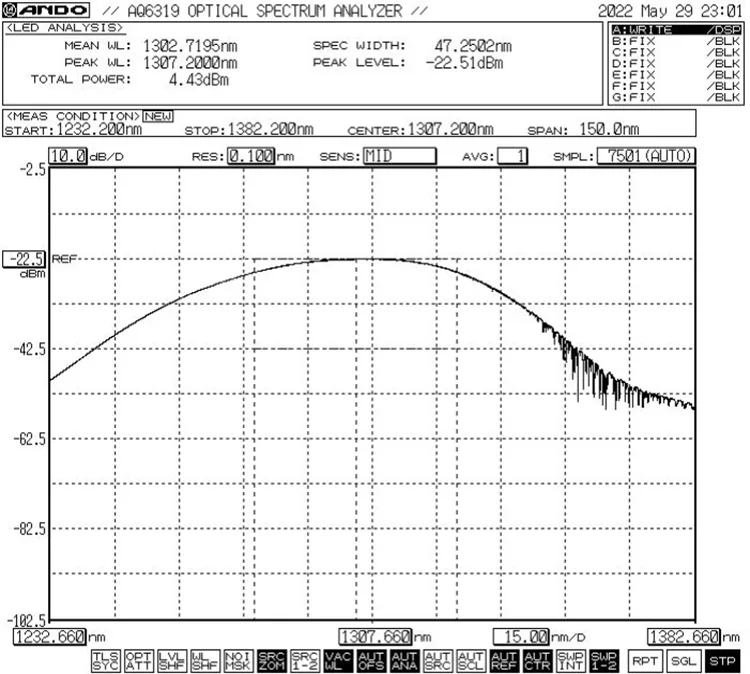

● स्पेक्ट्रल संदर्भ: -3dB बैंडविड्थ न्यूनतम 30nm

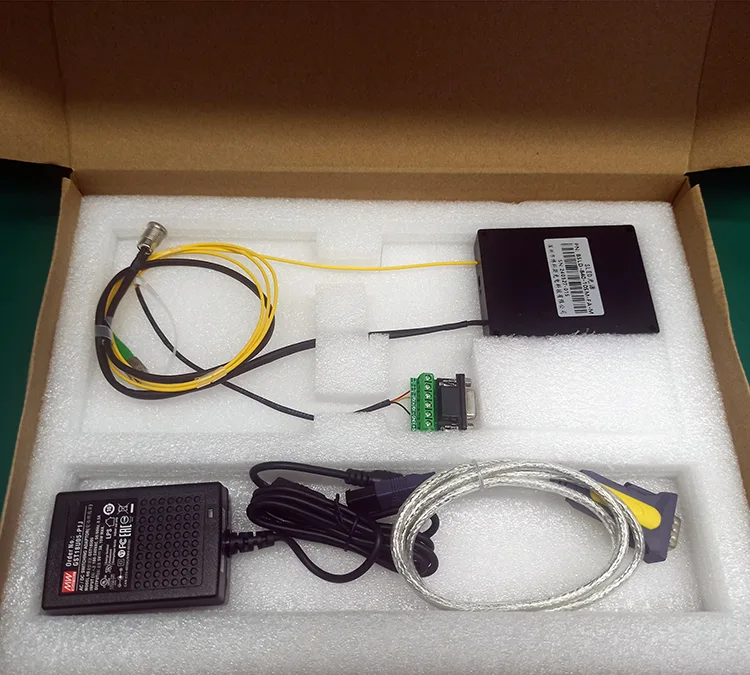

● मानक सहायक उपकरण
|
|
सामान |
मात्रा |
|
1 |
प्रकाश स्रोत (मॉड्यूल होस्ट) |
1 |
|
2 |
USB-RS485 DB9 डेटा केबल |
1 |
|
3 |
ग्रीन पोर्ट केबल |
1 |
|
4 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
5 |
उत्पाद परीक्षण रिपोर्ट |
1 |
|
पैरामीटर |
इकाई |
कीमत |
टिप्पणी |
|
ऑपरेटिंग तरंग दैर्ध्य |
एनएम |
1310 |
±20 |
|
बिजली उत्पादन |
मेगावाट |
1/3/10/15 |
अनुकूलन |
|
बैंडविड्थ |
एनएम |
>30 |
|
|
ऑप्टिकल आइसोलेटर |
डीबी |
साथ |
|
|
अल्पकालिक स्थिरता |
डीबी |
≤±0.02/15 मिनट |
|
|
दीर्घकालिक स्थिरता |
डीबी |
≤±0.05/8 घंटे |
|
|
फाइबर कनेक्टर |
- |
एफसी/एपीसी |
|
|
फाइबर प्रकार |
- |
SMF-28e/PM फाइबर |
|
|
आयाम
|
मिमी |
195(डब्ल्यू)×220(डी)×120(एच) |
बेंचटॉप |
|
70(डब्ल्यू)×90(डी)×18(एच) |
मॉड्यूल |
||
|
125(डब्ल्यू)×150(डी)×20(एच) |
मॉड्यूल |
||
|
पावर इनपुट
|
V |
एसी 110~240V |
बेंचटॉप |
|
डीसी 5वी/4ए |
मॉड्यूल |
||
|
संचार इंटरफेस |
- |
डीबी9 महिला(आरएस232) |
|
|
परिचालन तापमान |
℃ |
-5 ~ +55 |
|
|
भंडारण तापमान |
℃ |
-40 ~ +85 |
|
उदाहरण: बीएसएलडी-1310-10एसएम-एफए-एम
(ऑर्डर जानकारी: SLD ब्रॉडबैंड लाइट सोर्स 1310nm, 10mW आउटपुट पावर, SM फाइबर, FC/APC कनेक्टर के साथ, मॉड्यूल पैकेज)।
● उद्धरण की शर्तें
(1) EXW
(2) डी.ए.पी
(3) अन्य
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
स्टेप 1। अनपैकिंग: असेंबली से पहले, जांच लें कि सभी सहायक उपकरण पूर्ण हैं या नहीं।
चरण दो। बिजली की आपूर्ति: डीसी स्विचिंग बिजली की आपूर्ति या एक विनियमित बिजली की आपूर्ति से जुड़ा हुआ है जो उनकी बिजली आपूर्ति आवश्यकताओं को पूरा करता है। केवल मूल मिलान वाले पावर एडाप्टर (DC5V या DC12V) का उपयोग करें। अनुचित पावर एडॉप्टर प्रकाश स्रोत को नुकसान पहुंचा सकते हैं। (पावर एडॉप्टर स्थानीय वोल्टेज मानकों के अनुसार आपूर्ति किया गया है।)
चरण3. कनेक्टिंग आउटपुट फाइबर: फाइबर कनेक्टर या फ्लैंज पर डस्ट कैप खोलें, फाइबर के अंत चेहरे की जांच करें, और यह पुष्टि करने के बाद कि कोई प्रदूषण और क्षति नहीं है, परीक्षण के लिए फाइबर को कनेक्ट करें या डिवाइस या पावर मीटर में फाइबर को स्प्लिस करें।
Setp4. होस्ट कंप्यूटर से कनेक्ट करें: SLD ब्रॉडबैंड लाइट सोर्स 1310nm और कंप्यूटर को कनेक्ट करने के लिए ग्रीन पोर्ट केबल और USB-RS485 DB9 डेटा केबल का उपयोग करें; USB-RS485 सीरियल पोर्ट डेटा केबल की पहचान करने के लिए कंप्यूटर को पहले एक समर्पित सीरियल पोर्ट ड्राइवर स्थापित करना होगा, अन्यथा होस्ट कंप्यूटर सॉफ़्टवेयर और प्रकाश स्रोत मॉड्यूल को सही ढंग से कनेक्ट और संचारित नहीं किया जा सकता है। कृपया ड्राइवर के लिए बॉक्स ऑप्ट्रोनिक्स से पूछें।

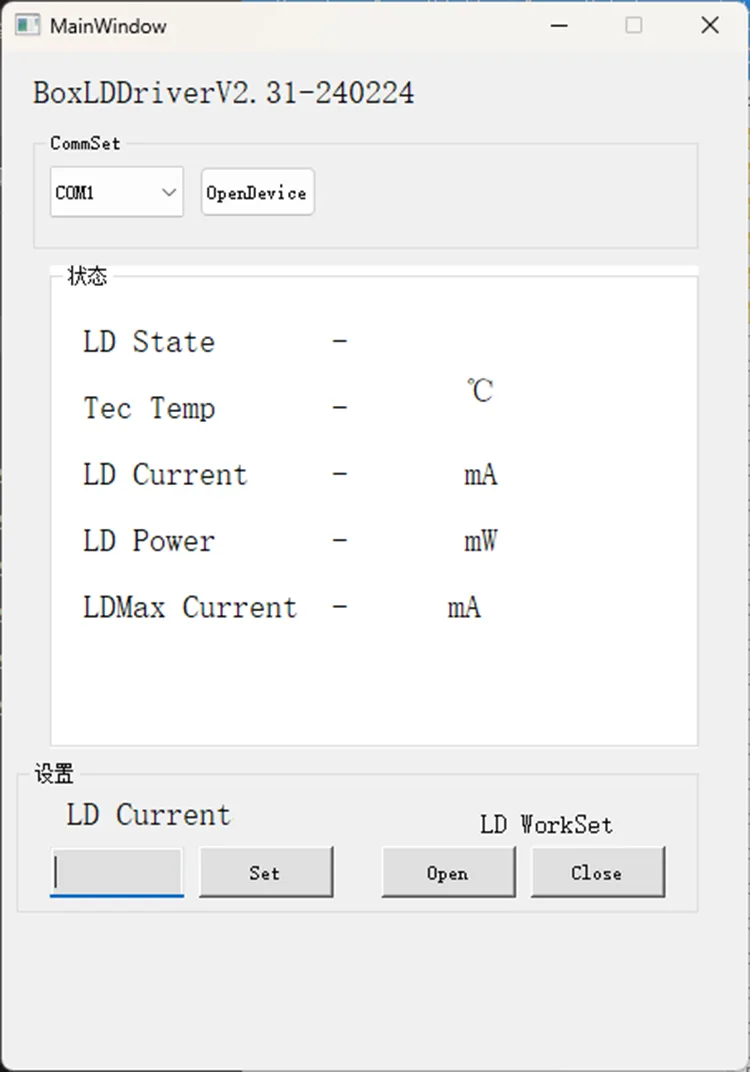

चरण5. नियंत्रण सॉफ्टवेयर: बॉक्स ऑप्ट्रोनिक्स एसएलडी ब्रॉडबैंड लाइट सोर्स 1310एनएम के एलडी करंट को नियंत्रित करने के लिए सीरियल कमांड या पीसी सॉफ्टवेयर प्रदान करता है। सही पोर्ट चुनें, करंट सेट करें, फिर ओपन बटन पर क्लिक करें। (क्षति को रोकने के लिए, प्रारंभिक ऑपरेशन में ड्राइव करंट को धीरे-धीरे बढ़ाएं। तुरंत पूरा करंट न लगाएं।)
चरण 6. उपयोग के बाद, बंद करें बटन पर क्लिक करें, बिजली की आपूर्ति बंद करें और फाइबर कनेक्शन काट दें।
● फ़ाइबर कनेक्टर को लिंट-फ़्री वाइप से साफ़ करें और कनेक्शन से पहले फ़ाइबर एंड-फ़ेस डिटेक्टर से निरीक्षण करें। सिरे पर जलने से बचने के लिए हमेशा फाइबर को बिना बिजली के कनेक्ट/डिस्कनेक्ट करें। फ़ाइबर ऑप्टिक कनेक्टर्स को डस्ट कैप से ढका जाना चाहिए।
● धूल संचय और अंत-चेहरे की क्षति को रोकने के लिए फाइबर कनेक्टर्स को बार-बार प्लग/अनप्लग करने से बचें।
● कृपया नमी, धूल और जंग के प्रति सावधानी बरतें; इसे किसी सूखी जगह पर संग्रहित करें।

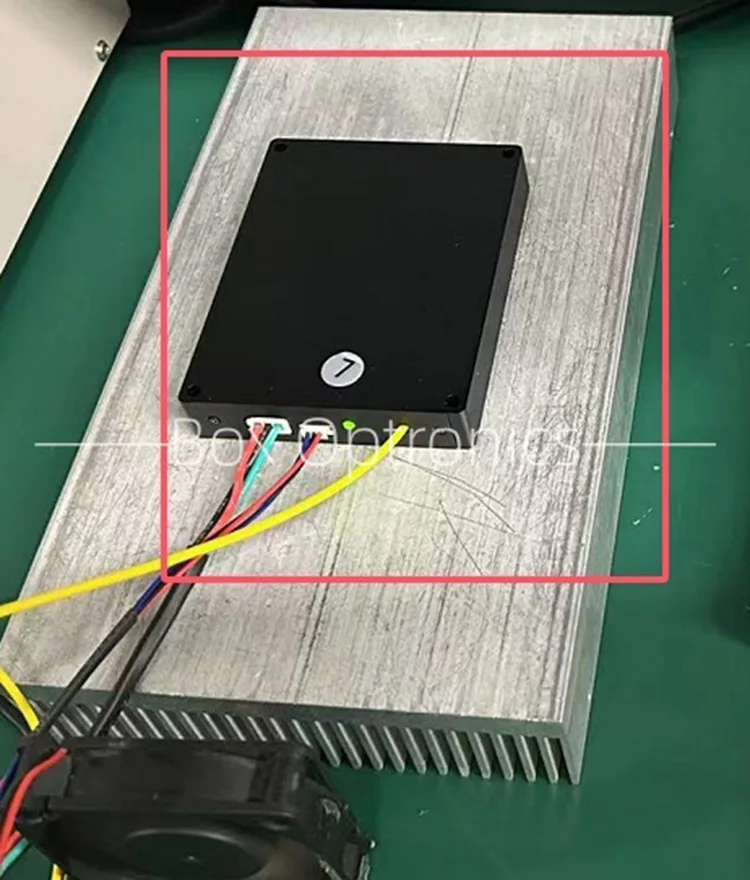

● लंबे समय तक उपयोग करते समय, इसे हीट सिंक पर रखें।
● वारंटी अवधि:
खरीद से 1 वर्ष के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन। 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
मुफ़्त वारंटी अवधि के दौरान, उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली खराबी के लिए मुफ़्त मरम्मत या प्रतिस्थापन सेवाएँ प्रदान की जाएंगी। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित मामलों में वारंटी अवधि के भीतर मुफ्त मरम्मत सेवाओं से इनकार करने का अधिकार रखता है:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या पर्यावरणीय प्रभावों से होने वाली क्षति।
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
