1060 एनएम 1064 एनएम एसएलडी प्रकाश स्रोत

विषयसूची

1. 1060nm 1064nm SLD प्रकाश स्रोत का परिचय

2. तकनीकी विशिष्टताएँ

3. उत्पाद सुविधाएँ

4. विशिष्ट अनुप्रयोग

5. मानक सहायक उपकरण

6. सुरक्षित संचालन गाइड

7. आदेश देने की जानकारी

8. डेटाशीट और टेस्टशीट

9. कोटेशन और भुगतान की शर्तें

10. नेतृत्व समय

11. संचालन नोट्स और रखरखाव

12. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

उत्पाद परिचय

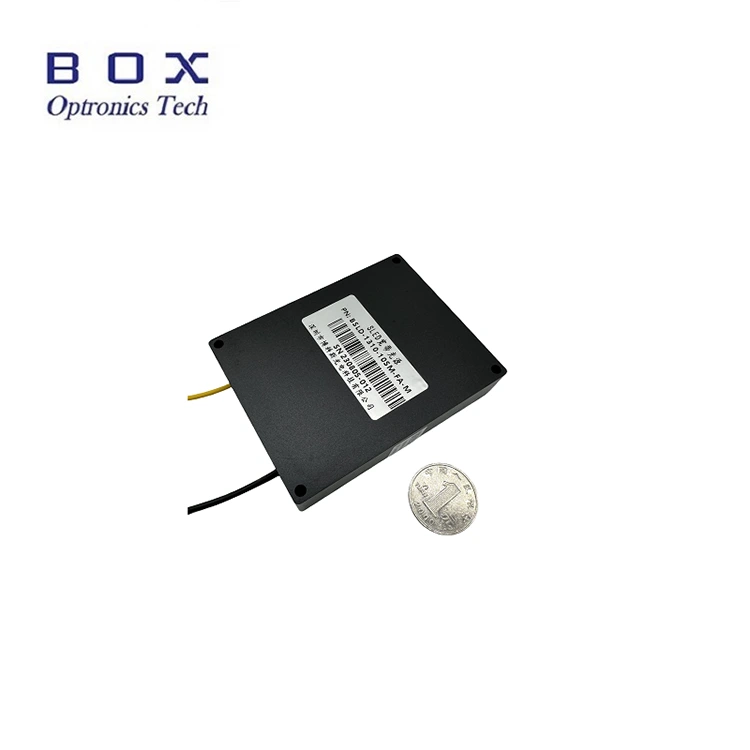

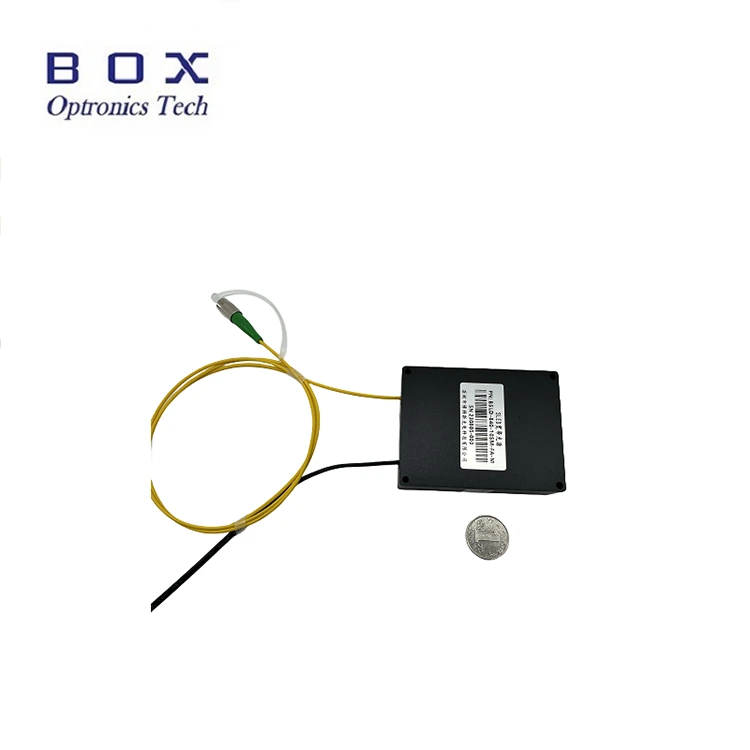

यह एक 1060nm 1064nm SLD लाइट सोर्स है जो सुपरल्यूमिनसेंट डायोड तकनीक को अपनाता है, जिसमें आउटपुट पावर 5mW और 15mW वैकल्पिक, 15nm से अधिक -3dB बैंडविड्थ, फ्लैट स्पेक्ट्रम, कम तरंग और उत्कृष्ट दीर्घकालिक स्थिरता है। यह RS485 संचार इंटरफ़ेस और सिस्टम एकीकरण के लिए मॉनिटरिंग सॉफ़्टवेयर के साथ बेंचटॉप और मॉड्यूलर कॉन्फ़िगरेशन का समर्थन करता है। फाइबर सेंसिंग और मेडिकल इमेजिंग के लिए उपयुक्त। कृपया रेटेड वोल्टेज के साथ उपयोग करें, तापमान और आर्द्रता को नियंत्रित करें, अच्छी गर्मी अपव्यय सुनिश्चित करें, आउटपुट अधिभार और संदूषण से बचें।

उत्पाद विशिष्टताएँ

उत्पाद की विशेषताएँ

● निम्न वर्णक्रमीय तरंग;

● समतल स्पेक्ट्रम;

● आसान एकीकरण के लिए DB9 महिला (RS485) संचार।

उत्पाद अनुप्रयोग

● ऑप्टिकल फाइबर सेंसिंग;

● मेडिकल इमेजिंग;

● फाइबर-ऑप्टिक जाइरोस्कोप (FOG)।

उत्पाद विवरण

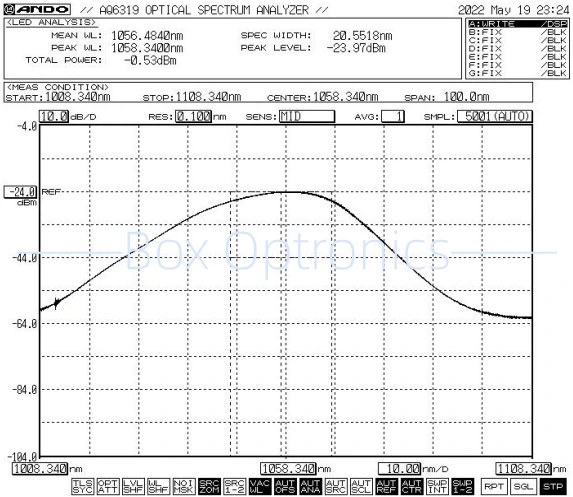

● विशिष्ट स्पेक्ट्रम: -3dB बैंडविड्थ न्यूनतम 15nm / Typ.20nm

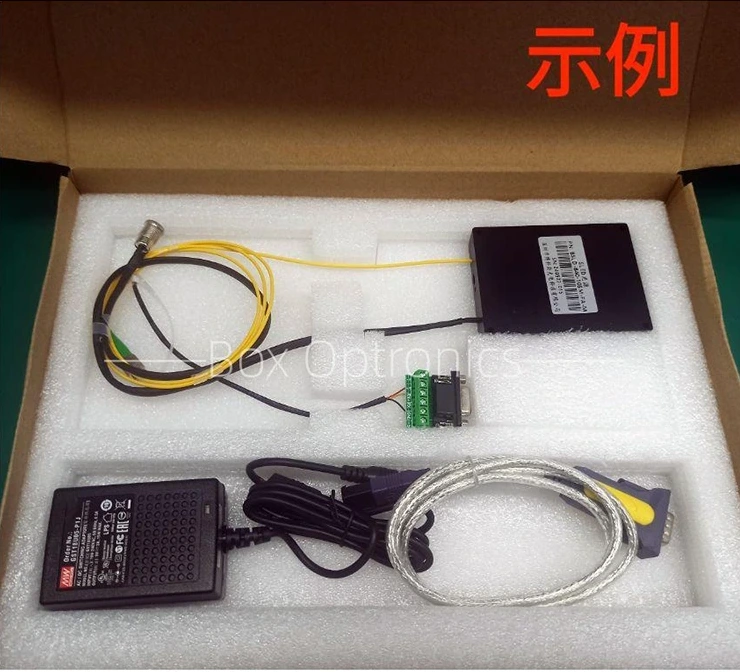

● मानक सहायक उपकरण

ऑपरेशन चरण

स्टेप 1।अनपैकिंग: असेंबली से पहले, जांच लें कि एसएलईडी लाइट सोर्स मॉड्यूल, यूएसबी डेटा केबल, ग्रीन पोर्ट केबल, पावर एडॉप्टर, टेस्ट रिपोर्ट आदि सहित सभी सहायक उपकरण पूरे हैं या नहीं।

चरण दो।बिजली की आपूर्ति: डीसी स्विचिंग बिजली की आपूर्ति या एक विनियमित बिजली की आपूर्ति से जुड़ा हुआ है जो उनकी बिजली आपूर्ति आवश्यकताओं को पूरा करता है। केवल मूल मिलान वाले पावर एडाप्टर (DC5V या DC12V) का उपयोग करें। अनुचित पावर एडॉप्टर प्रकाश स्रोत को नुकसान पहुंचा सकते हैं। (पावर एडॉप्टर स्थानीय वोल्टेज मानकों के अनुसार आपूर्ति किया गया है।)

चरण3.कनेक्टिंग आउटपुट फाइबर: फाइबर कनेक्टर या फ्लैंज पर डस्ट कैप खोलें, फाइबर के अंत चेहरे की जांच करें, और यह पुष्टि करने के बाद कि कोई प्रदूषण और क्षति नहीं है, परीक्षण के लिए फाइबर को कनेक्ट करें या डिवाइस या पावर मीटर में फाइबर को स्प्लिस करें।

Setp4.होस्ट कंप्यूटर से कनेक्ट करें: 1060nm 1064nm SLD लाइट सोर्स और कंप्यूटर को कनेक्ट करने के लिए ग्रीन पोर्ट केबल और USB-RS485 DB9 डेटा केबल का उपयोग करें; USB-RS485 सीरियल पोर्ट डेटा केबल की पहचान करने के लिए कंप्यूटर को पहले एक समर्पित सीरियल पोर्ट ड्राइवर स्थापित करना होगा, अन्यथा होस्ट कंप्यूटर सॉफ़्टवेयर और प्रकाश स्रोत मॉड्यूल को सही ढंग से कनेक्ट और संचारित नहीं किया जा सकता है। कृपया ड्राइवर के लिए बॉक्स ऑप्ट्रोनिक्स से पूछें।

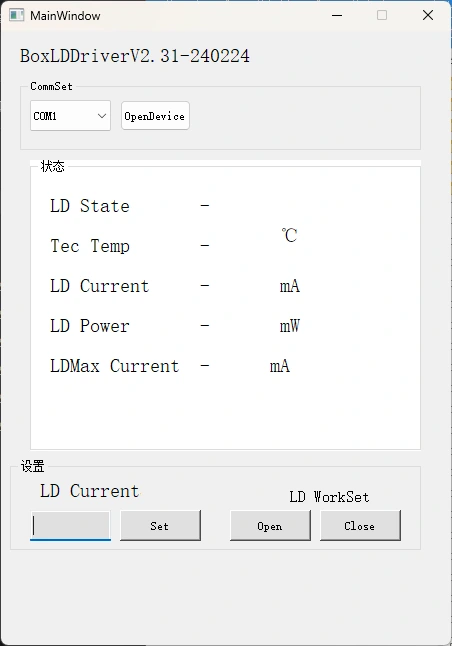

चरण5.नियंत्रण सॉफ्टवेयर: बॉक्स ऑप्ट्रोनिक्स 1060 एनएम 1064 एनएम एसएलडी प्रकाश स्रोत के एलडी वर्तमान और एलडी तापमान को नियंत्रित करने के लिए सीरियल कमांड या पीसी सॉफ्टवेयर प्रदान करता है। सही पोर्ट चुनें, करंट और तापमान सेट करें, फिर ओपन बटन पर क्लिक करें। (क्षति को रोकने के लिए, प्रारंभिक ऑपरेशन में ड्राइव करंट को धीरे-धीरे बढ़ाएं। तुरंत पूरा करंट न लगाएं।)

चरण 6.उपयोग के बाद, बंद करें बटन पर क्लिक करें, बिजली की आपूर्ति बंद करें और फाइबर कनेक्शन काट दें।

आदेश की जानकारी

उदाहरण: बीएसएलडी-1060-5एसएम-एफए-एम

(ऑर्डर जानकारी: 1060nm 1064nm SLD लाइट सोर्स, 5mW आउटपुट पावर, SM Hi1060 फाइबर, FC/APC कनेक्टर, मॉड्यूल पैकेज के साथ)।

अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com

डेटाशीट और टेस्टशीट

डेटा शीट

टेस्टशीट

कोटेशन और भुगतान की शर्तें

● उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स EXW का उपयोग करने का सुझाव देता है। हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया उत्पादों के लिए शिपिंग लागत का पूर्व भुगतान करें।

● भुगतान की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

समय सीमा

उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि स्टॉक में कुछ है, तो इसे तेजी से शिप किया जाएगा।)

अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।

संचालन नोट्स और रखरखाव

● धूल संदूषण को रोकने के लिए इनपुट और आउटपुट दोनों सिरों पर फाइबर ऑप्टिक कनेक्टर को बार-बार डालने या हटाने की अनुशंसा नहीं की जाती है - जिससे प्रविष्टि हानि बढ़ सकती है - या फाइबर कनेक्टर के अंतिम चेहरे का जलना हो सकता है।

● फ़ाइबर कनेक्टर को लिंट-फ़्री वाइप से साफ़ करें और कनेक्शन से पहले फ़ाइबर एंड-फ़ेस डिटेक्टर से निरीक्षण करें। सिरे पर जलने से बचने के लिए हमेशा फाइबर को बिना बिजली के कनेक्ट/डिस्कनेक्ट करें। फ़ाइबर ऑप्टिक कनेक्टर्स को डस्ट कैप से ढका जाना चाहिए।

● यदि आउटपुट फाइबर को किसी अन्य फाइबर से कनेक्ट करने की आवश्यकता है, तो फ़्यूज़न स्पाइसर का उपयोग करने की अनुशंसा की जाती है।

● कृपया नमी, धूल और जंग के प्रति सावधानी बरतें; इसे किसी सूखी जगह पर संग्रहित करें।

गुणवत्ता आश्वासन और बिक्री के बाद सेवा

● वारंटी अवधि:

खरीद से 1 वर्ष के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन। 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

● मुफ़्त वारंटी से बहिष्करण:

मुफ़्त वारंटी अवधि के दौरान, उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली खराबी के लिए मुफ़्त मरम्मत या प्रतिस्थापन सेवाएँ प्रदान की जाएंगी। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित मामलों में वारंटी अवधि के भीतर मुफ्त मरम्मत सेवाओं से इनकार करने का अधिकार रखता है:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या पर्यावरणीय प्रभावों से होने वाली क्षति।

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6) परिवहन के दौरान क्षति या हानि।
