1550nm SLD ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल

विषयसूची

1. 1550nm SLD ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल का परिचय

2. तकनीकी विशिष्टताएँ

3. उत्पाद सुविधाएँ

4. विशिष्ट अनुप्रयोग

5. उत्पाद विवरण

6. सुरक्षित संचालन गाइड

7. आदेश देने की जानकारी

8. डेटाशीट और टेस्टशीट

9. कोटेशन और भुगतान की शर्तें

10. नेतृत्व समय

11. संचालन नोट्स और रखरखाव

12. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

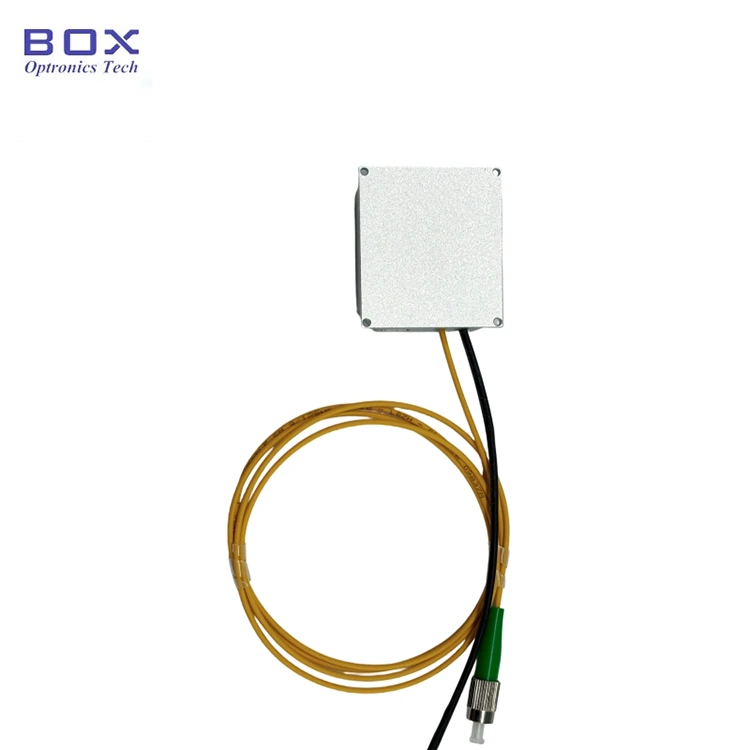

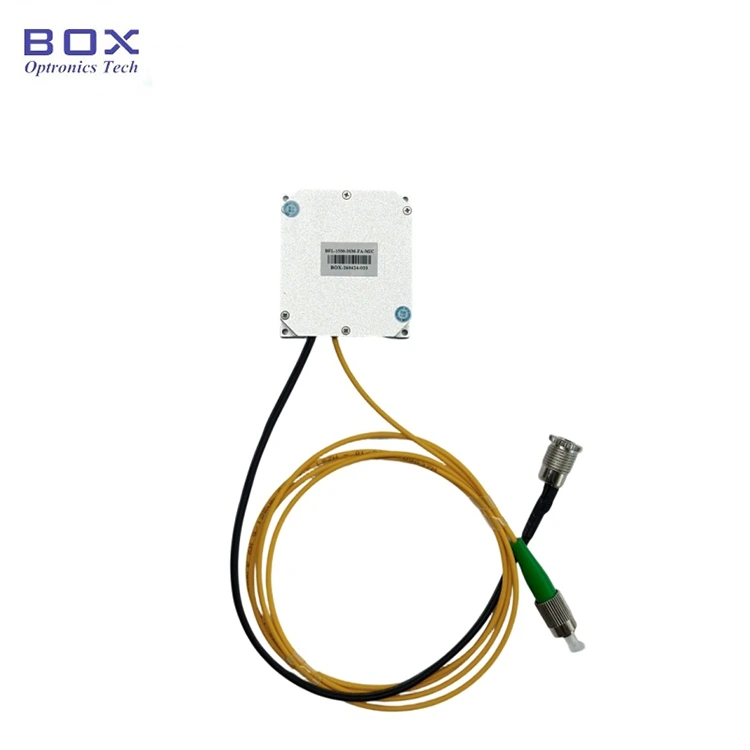

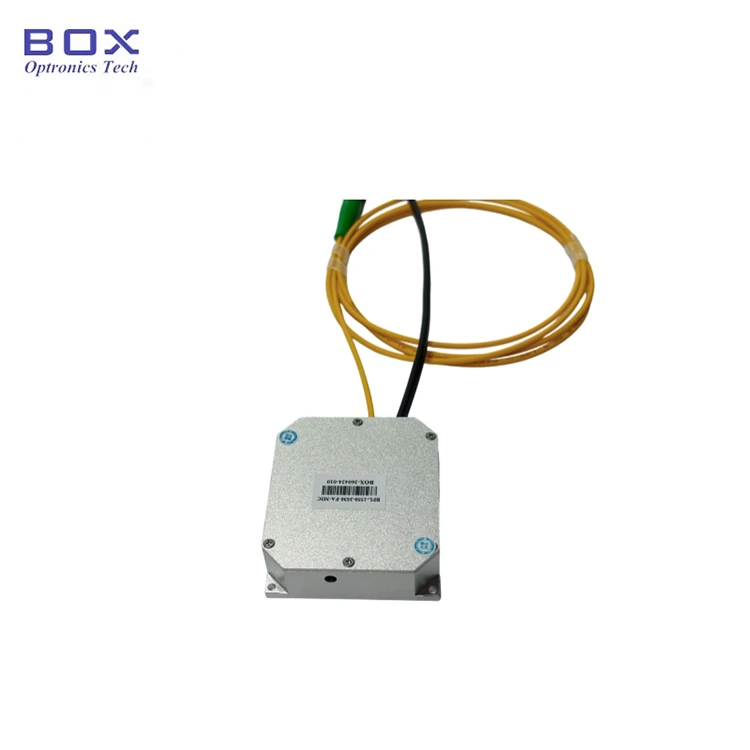

उत्पाद परिचय-1550एनएम एसएलडी ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल

यह एक 1550nm SLD ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल है जो सुपरल्यूमिनसेंट डायोड तकनीक को अपनाता है, जिसमें आउटपुट पावर 3mW और 10mW वैकल्पिक, 30nm से अधिक -3dB बैंडविड्थ, फ्लैट स्पेक्ट्रम, कम तरंग और उत्कृष्ट दीर्घकालिक स्थिरता है। एसएम फाइबर और पीएम फाइबर उपलब्ध हैं। यह सिस्टम एकीकरण के लिए RS485 संचार इंटरफ़ेस और मॉनिटरिंग सॉफ़्टवेयर का समर्थन करता है। कॉम्पैक्ट आयाम सिर्फ 46.6x51.6x15 मिमी है।

उत्पाद विशिष्टताएँ-1550एनएम एसएलडी ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल

उत्पाद विशेषताएँ-1550एनएम एसएलडी ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल

● छोटा आकार; एल

● विस्तृत स्पेक्ट्रम;

● निम्न वर्णक्रमीय तरंग;

● आसान एकीकरण के लिए DB9 महिला (RS485) संचार।

उत्पाद अनुप्रयोग-1550एनएम एसएलडी ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल

● ऑप्टिकलकोहेरेंस टोमोग्राफी (OCT);

● मेडिकल इमेजिंग;

● फ़ाइबर ऑप्टिकगाइरोस्कोप (FOG)।

उत्पाद विवरण-1550एनएम एसएलडी ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल

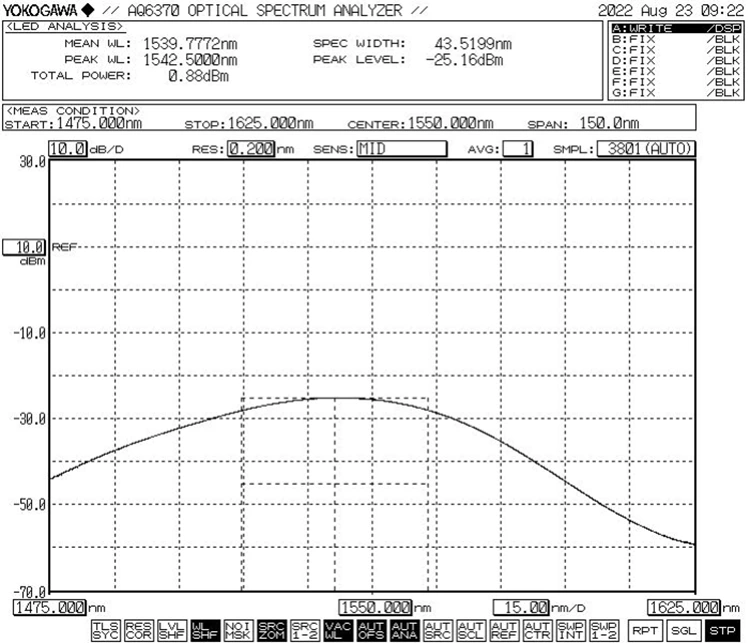

● विशिष्ट स्पेक्ट्रम: -3dB बैंडविड्थ न्यूनतम 30nm

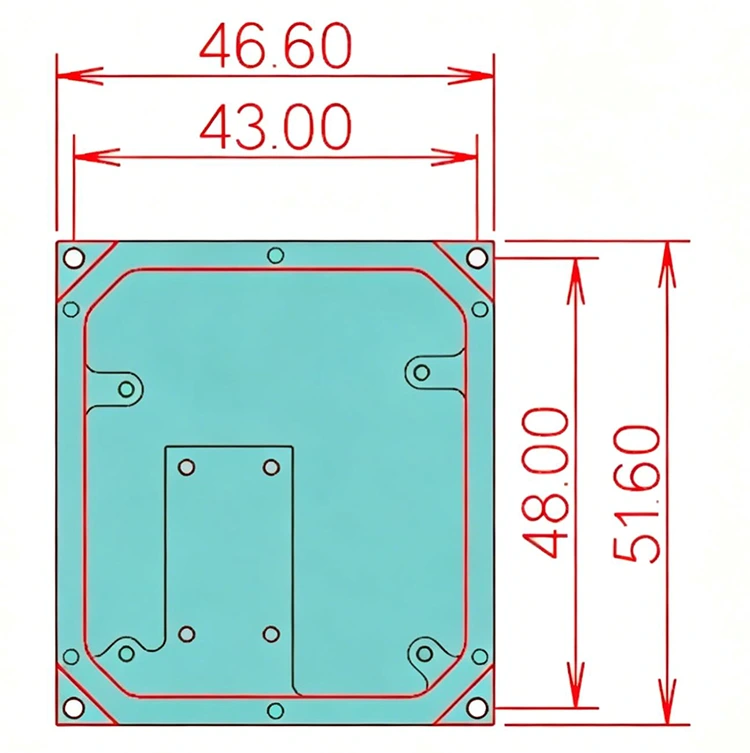

● आयाम (मिमी): 46.6(डब्ल्यू)×51.6(डी)×15(एच)

ऑपरेशन चरण-1550एनएम एसएलडी ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल

स्टेप 1। अनपैकिंग: असेंबली से पहले, जांच लें कि सभी सहायक उपकरण पूर्ण हैं या नहीं।

चरण दो। बिजली की आपूर्ति: डीसी स्विचिंग बिजली की आपूर्ति या एक विनियमित बिजली की आपूर्ति से जुड़ा हुआ है जो उनकी बिजली आपूर्ति आवश्यकताओं को पूरा करता है। केवल मूल मिलान वाले पावर एडाप्टर (DC5V या DC12V) का उपयोग करें। अनुचित पावर एडॉप्टर प्रकाश स्रोत को नुकसान पहुंचा सकते हैं। (पावर एडॉप्टर स्थानीय वोल्टेज मानकों के अनुसार आपूर्ति किया गया है।)

चरण3. कनेक्टिंग आउटपुट फाइबर: फाइबर कनेक्टर या फ्लैंज पर डस्ट कैप खोलें, फाइबर के अंत चेहरे की जांच करें, और यह पुष्टि करने के बाद कि कोई प्रदूषण और क्षति नहीं है, परीक्षण के लिए फाइबर को कनेक्ट करें या डिवाइस या पावर मीटर में फाइबर को स्प्लिस करें।

Setp4. होस्ट कंप्यूटर से कनेक्ट करें: 1550nm SLD ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल और कंप्यूटर को कनेक्ट करने के लिए ग्रीन पोर्ट केबल और USB-RS485 DB9 डेटा केबल का उपयोग करें; USB-RS485 सीरियल पोर्ट डेटा केबल की पहचान करने के लिए कंप्यूटर को पहले एक समर्पित सीरियल पोर्ट ड्राइवर स्थापित करना होगा, अन्यथा होस्ट कंप्यूटर सॉफ़्टवेयर और प्रकाश स्रोत मॉड्यूल को सही ढंग से कनेक्ट और संचारित नहीं किया जा सकता है। कृपया ड्राइवर के लिए बॉक्स ऑप्ट्रोनिक्स से पूछें।

चरण5. नियंत्रण सॉफ्टवेयर: बॉक्स ऑप्ट्रोनिक्स 1550 एनएम एसएलडी ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल के एलडी वर्तमान और एलडी तापमान को नियंत्रित करने के लिए सीरियल कमांड या पीसी सॉफ्टवेयर प्रदान करता है। सही पोर्ट चुनें, करंट और तापमान सेट करें, फिर ओपन बटन पर क्लिक करें। (क्षति को रोकने के लिए, प्रारंभिक ऑपरेशन में ड्राइव करंट को धीरे-धीरे बढ़ाएं। तुरंत पूरा करंट न लगाएं।)

चरण 6. उपयोग के बाद, बंद करें बटन पर क्लिक करें, बिजली की आपूर्ति बंद करें और फाइबर कनेक्शन काट दें।

ऑर्डरिंग जानकारी-1550एनएम एसएलडी ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल

उदाहरण: बीएसएलडी-1550-10एसएम-एफए-एमआईसी

(ऑर्डर जानकारी: 1550nm SLD ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल, 10mW आउटपुट पावर, SMF-28e फाइबर, FC/APC कनेक्टर के साथ)।

अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com

डेटाशीट और टेस्टशीट-1550एनएम एसएलडी ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल

डेटा शीट

कोटेशन और भुगतान की शर्तें-1550एनएम एसएलडी ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल

● उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स EXW का उपयोग करने का सुझाव देता है। हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया उत्पादों के लिए शिपिंग लागत का पूर्व भुगतान करें।

(3)अन्य

● भुगतान की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

लीड टाइम-1550एनएम एसएलडी ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल

उत्पादन: 10-15 कार्य दिवस। (यदि स्टॉक में कुछ है, तो इसे तेजी से शिप किया जाएगा।)

अंतर्राष्ट्रीय रसद: 3-5 कार्य दिवस।

ऑपरेशन नोट्स और रखरखाव-1550एनएम एसएलडी ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल

● फ़ाइबर कनेक्टर को लिंट-फ़्री वाइप से साफ़ करें और कनेक्शन से पहले फ़ाइबर एंड-फ़ेस डिटेक्टर से निरीक्षण करें। सिरे पर जलने से बचने के लिए हमेशा फाइबर को बिना बिजली के कनेक्ट/डिस्कनेक्ट करें। फ़ाइबर ऑप्टिक कनेक्टर्स को डस्ट कैप से ढका जाना चाहिए।

● यदि आउटपुट फाइबर को किसी अन्य फाइबर से कनेक्ट करने की आवश्यकता है, तो फ़्यूज़न स्पाइसर का उपयोग करने की अनुशंसा की जाती है।

● कृपया नमी, धूल और जंग के प्रति सावधानी बरतें; इसे किसी सूखी जगह पर संग्रहित करें।

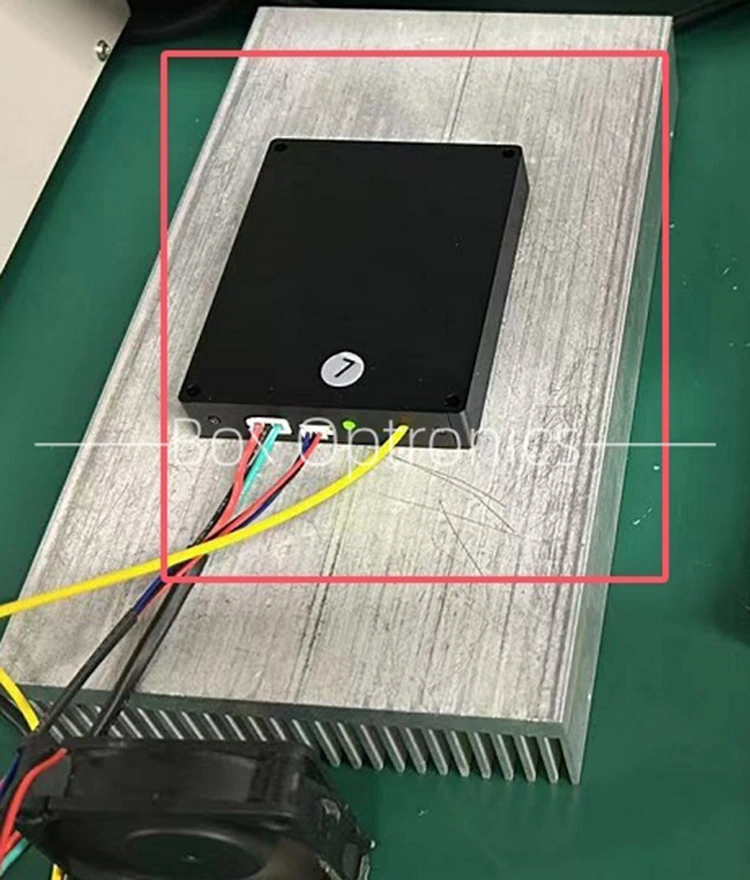

● लंबे समय तक उपयोग करते समय, इसे हीट सिंक पर रखें।

गुणवत्ता आश्वासन और बिक्री के बाद सेवा-1550एनएम एसएलडी ब्रॉडबैंड लाइट सोर्स माइक्रो-मॉड्यूल

● वारंटी अवधि:

खरीद से 1 वर्ष के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन। 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

● मुफ़्त वारंटी से बहिष्करण:

मुफ़्त वारंटी अवधि के दौरान, उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली खराबी के लिए मुफ़्त मरम्मत या प्रतिस्थापन सेवाएँ प्रदान की जाएंगी। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित मामलों में वारंटी अवधि के भीतर मुफ्त मरम्मत सेवाओं से इनकार करने का अधिकार रखता है:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या पर्यावरणीय प्रभावों से होने वाली क्षति।

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना, या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6)परिवहन के दौरान क्षति या हानि।
