1060nm 5mW SLED लेजर डायोड

विषयसूची

1. 1060nm 5mW SLED लेजर डायोड का परिचय

2. तकनीकी विशिष्टताएँ

3. उत्पाद सुविधाएँ

4. विशिष्ट अनुप्रयोग

5. पैकिंग उदाहरण

6. आदेश देने की जानकारी

7. डेटाशीट

8. कोटेशन और भुगतान की शर्तें

9. नेतृत्व समय

10. ऑपरेशन नोट्स

11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

उत्पाद परिचय

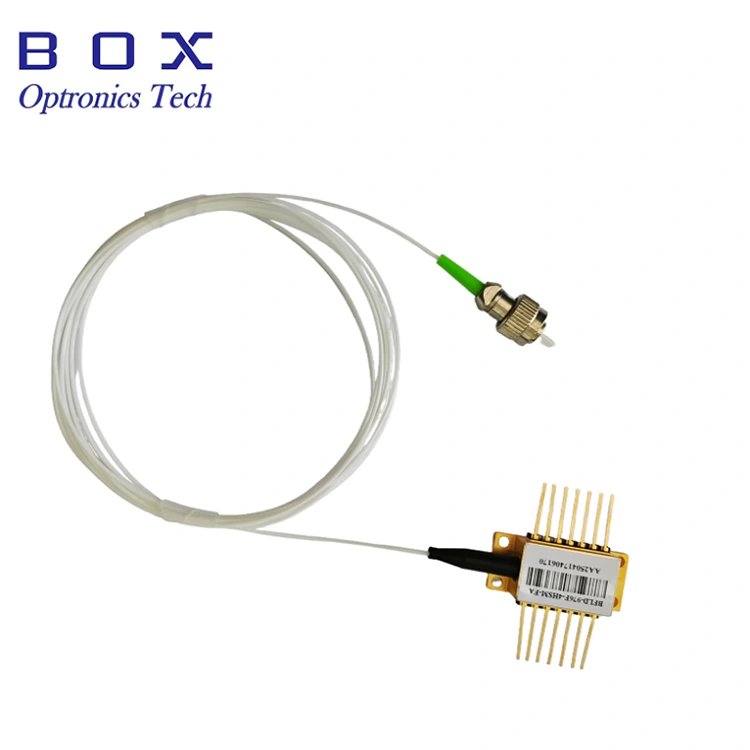

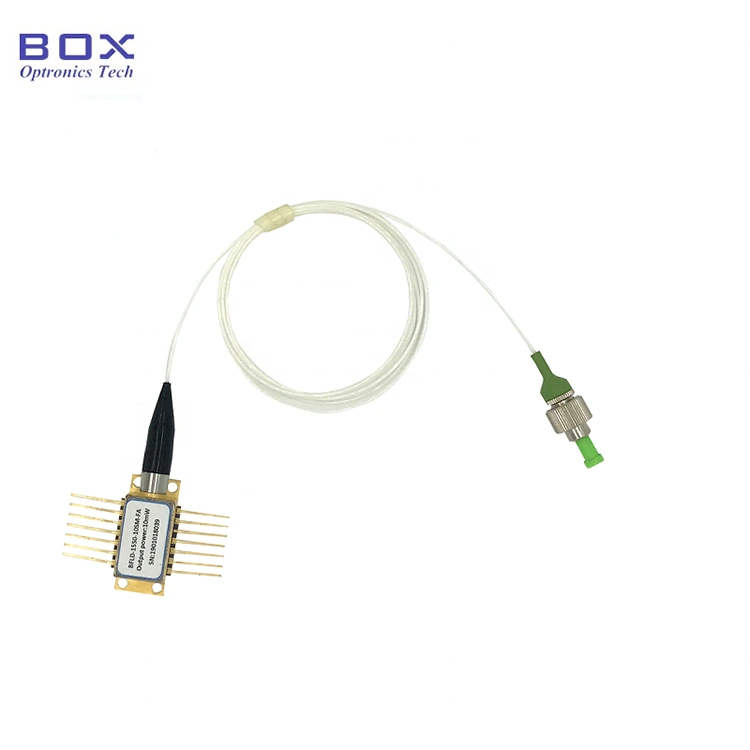

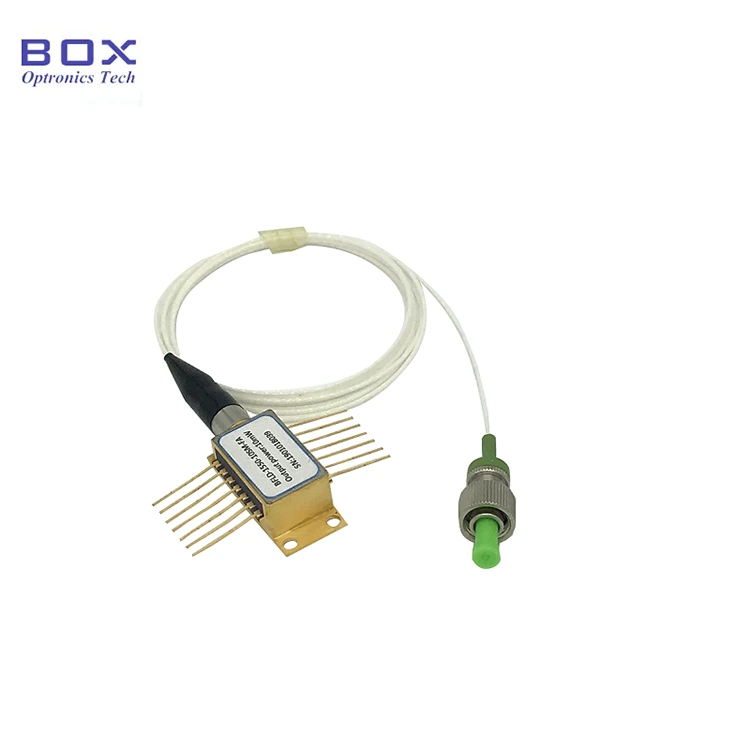

यह 14-पिन बटरफ्लाई पैकेज के साथ 1060nm 5mW SLED लेजर डायोड है। इसमें 5mW आउटपुट पावर, 15nm 3dB बैंडविड्थ से अधिक की सुविधा है, और एक स्थिर और सुचारू स्पेक्ट्रम के लिए TEC और थर्मिस्टर को एकीकृत करता है। ऑप्टिकल कोहेरेंस टोमोग्राफी (OCT) के लिए उपयुक्त। यदि पिनों को टांका लगाने की आवश्यकता है, तो टांका लगाने का तापमान 260°C से अधिक नहीं होना चाहिए, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए।

उत्पाद विशिष्टताएँ

उत्पाद की विशेषताएँ

● SM Hi1060 या PM980 पिगटेल;

● 5mW तक आउटपुट पावर;

● टीईसी और मॉनिटर पीडी के साथ 14-पिन बीटीएफ पैकेज।

उत्पाद अनुप्रयोग

● फाइबर ऑप्टिक जाइरोस्कोप;

● फाइबर ऑप्टिक सेंसिंग प्रणाली;

● ऑप्टिकल उपकरण प्रणाली।

उत्पाद विवरण

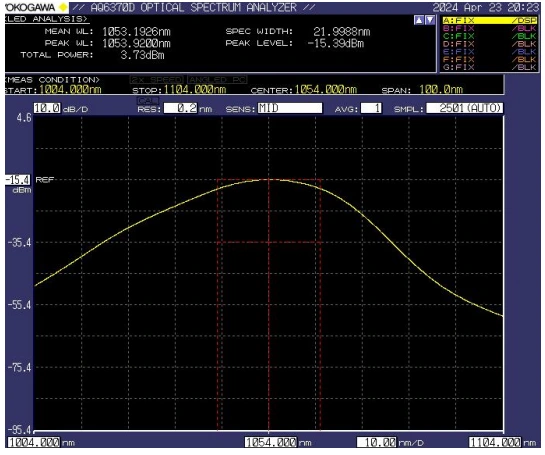

● विशिष्ट स्पेक्ट्रम: -3dB बैंडविड्थ न्यूनतम 15nm / Typ.20nm

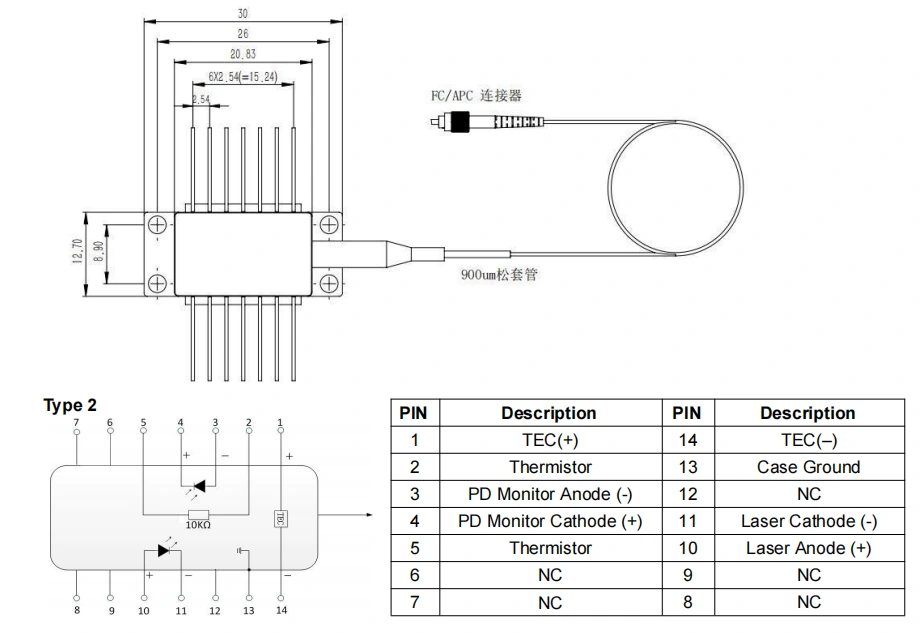

● पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट:मिमी)-1060nm 5mW SLED लेजर डायोड

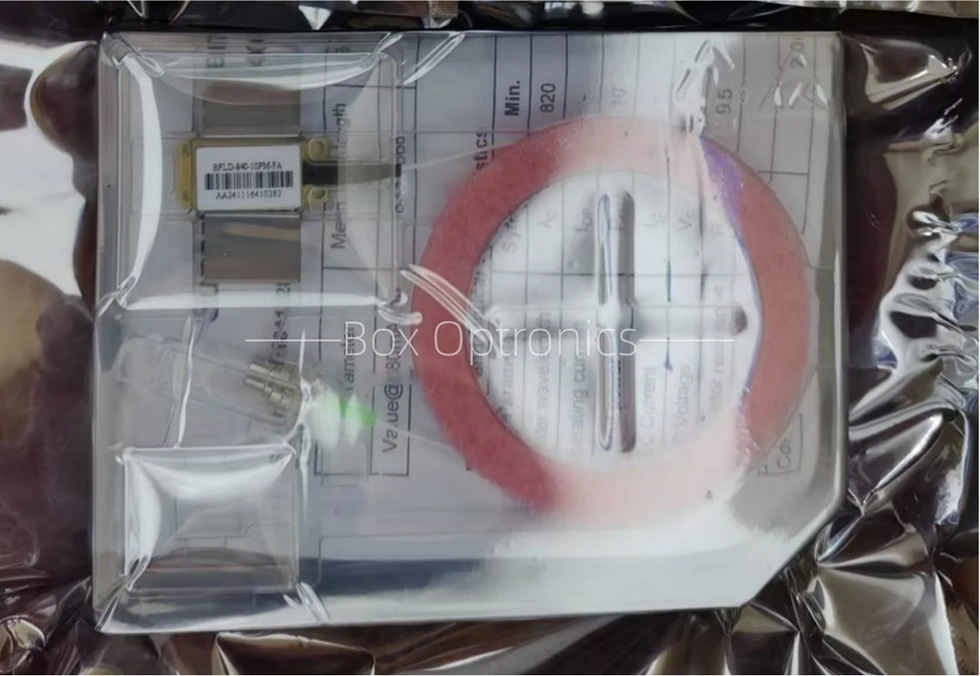

● पैकिंग उदाहरण

*स्टैंडअलोन डिवाइस; कोई अंतर्निर्मित ड्राइवर नहीं (बाहरी ड्राइवर वैकल्पिक)।

आदेश की जानकारी

उदाहरण के लिए: BFSLD-1060-5SM-FA

(ऑर्डर जानकारी: 1060nm 5mW SLED लेजर डायोड, बटरफ्लाई पैकेज, SM HI1060 फाइबर, FC/APC कनेक्टर के साथ)।

अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com

डेटा शीट

डेटा शीट

कोटेशन और भुगतान की शर्तें

● उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स EXW का उपयोग करने का सुझाव देता है। हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया उत्पादों के लिए शिपिंग लागत का पूर्व भुगतान करें।

● भुगतान की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

समय सीमा

उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि स्टॉक में कुछ है, तो इसे तेजी से शिप किया जाएगा।)

अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।

ऑपरेशन नोट्स

● संचालन करते समय, यह उपकरण एक उच्च तीव्रता वाली लेजर किरण उत्सर्जित करता है; सीधे फ़ाइबर के सिरे पर न देखें, क्योंकि ऐसा करने से आँखों में चोट लग सकती है।

● यह उपकरण इलेक्ट्रोस्टैटिक-संवेदनशील है; इसलिए, पैकेजिंग, परिवहन और उपयोग के दौरान स्थैतिक-विरोधी सुरक्षा उपायों का कड़ाई से पालन आवश्यक है। इसके अतिरिक्त, बिजली आपूर्ति में वृद्धि को रोकने के लिए सावधानी बरतनी चाहिए, क्योंकि ऐसा करने में विफलता के परिणामस्वरूप डिवाइस को स्थायी क्षति हो सकती है (उदाहरण के लिए, उचित उपकरण ग्राउंडिंग सुनिश्चित करना और एंटी-स्टैटिक कलाई का पट्टा पहनना)।

● ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी डिवाइस को उसके सॉकेट में डालते या हटाते समय, डिवाइस हाउसिंग के पीछे स्थित स्लीव पर दबाव न डालें या न खींचें। कनेक्टर्स से सुसज्जित उपकरणों के लिए, सुनिश्चित करें कि इंस्टॉलेशन या हटाने के दौरान डिवाइस और फाइबर कनेक्टर दोनों को एक साथ उठाया जाए।

● यदि पिन को सोल्डरिंग की आवश्यकता होती है, तो सोल्डरिंग तापमान 260°C से अधिक नहीं होना चाहिए, और सोल्डरिंग का समय 10 सेकंड से अधिक नहीं होना चाहिए। निम्नलिखित पर विशेष ध्यान दिया जाना चाहिए: टांका लगाने की प्रक्रिया के दौरान, उपकरण बिना शक्ति वाली स्थिति में होना चाहिए, और टांका लगाने वाला लोहा ठीक से ग्राउंडेड होना चाहिए।

● पावर-अप प्रक्रिया के दौरान, कभी भी सीधे उच्च धारा लागू न करें, क्योंकि इससे चिप को नुकसान पहुंचने का खतरा होता है। इसके बजाय, डिवाइस को चिप की सीमा के करीब मौजूदा स्तर पर पावर दें, और फिर वांछित स्तर तक पहुंचने तक धीरे-धीरे करंट को छोटे-छोटे चरणों में बढ़ाएं।

● सभी घटकों को पावर देने से पहले, पहले कूलर को सक्रिय करें, और फिर चिप को ओवरहीटिंग और ओवरलोड से बचाने के लिए वृद्धिशील पावर-अप चरणों के साथ आगे बढ़ें।

गुणवत्ता आश्वासन और बिक्री के बाद सेवा

● वारंटी अवधि:

खरीद से 1 वर्ष के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन। 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

● मुफ़्त वारंटी से बहिष्करण:

मुफ़्त वारंटी अवधि के दौरान, उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली खराबी के लिए मुफ़्त मरम्मत या प्रतिस्थापन सेवाएँ प्रदान की जाएंगी। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित मामलों में वारंटी अवधि के भीतर मुफ्त मरम्मत सेवाओं से इनकार करने का अधिकार रखता है:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या पर्यावरणीय प्रभावों से होने वाली क्षति।

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6) परिवहन के दौरान क्षति या हानि।
