1392nm 10mW DFB बटरफ्लाई लेजर डायोड

विषयसूची

1. 1392nm का परिचय 10mW DFB बटरफ्लाई लेजर डायोड

2. तकनीकी विशिष्टताएँ

3. उत्पाद विशेषताएँ

4. विशिष्ट अनुप्रयोग

5. उत्पाद विवरण

6. आदेश देने की जानकारी

7. डेटाशीट और टेस्टशीट

8. कोटेशन और भुगतान की शर्तें

9. नेतृत्व समय

10. ऑपरेशन नोट्स

11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

उत्पाद परिचय

14-पिन बटरफ्लाई के साथ 1392एनएम डीएफबी फाइबर-युग्मित लेजर पैकेज, केंद्रीय तरंग दैर्ध्य 1392nm, विशिष्ट आउटपुट पावर 10mW। अंतर्निर्मित टीईसी, थर्मिस्टर, और मॉनिटर पीडी, एसएम फाइबर या पीएम फाइबर का समर्थन करते हैं। इसका प्रयोग मुख्य रूप से किया जाता है H2O सेंसिंग, ऑप्टिकल उपकरणों और परीक्षण प्रकाश स्रोतों में। नोट: तार द्वारा पिन की सही परिभाषा, फाइबर के सिरे को टीईसी नियंत्रण में साफ रखें। ओवर-वोल्टेज, ओवर-करंट, ईएसडी, उच्च तापमान सोल्डरिंग और अत्यधिक फाइबर को मोड़ना प्रतिबंधित है।

उत्पाद विशेष विवरण

उत्पाद की विशेषताएँ

● उच्च प्रदर्शन, मल्टी-क्वांटम वेल (एमक्यूडब्ल्यू) वितरित-प्रतिक्रिया (डीएफबी) लेजर;

● एसएमएफ-28ई या PM1550 फाइबर;

● उद्योग मानक भली भांति बंद करके सील किया गया 14 पिन बटरफ्लाई पैकेज;

● अंतर्निर्मित टीईसी और पीडी.

उत्पाद अनुप्रयोग

● वितरित फाइबर ऑप्टिक संवेदन;

● फाइबर ऑप्टिक संचार परीक्षण उपकरण

● जलवाष्प सांद्रण पता लगाना;

● के लिए कोर प्रकाश स्रोत टीडीएलएएस (ट्यूनेबल डायोड लेजर अवशोषण स्पेक्ट्रोस्कोपी) सिस्टम;

● अनुसंधान एवं प्रयोगशाला उपकरण.

उत्पाद विवरण

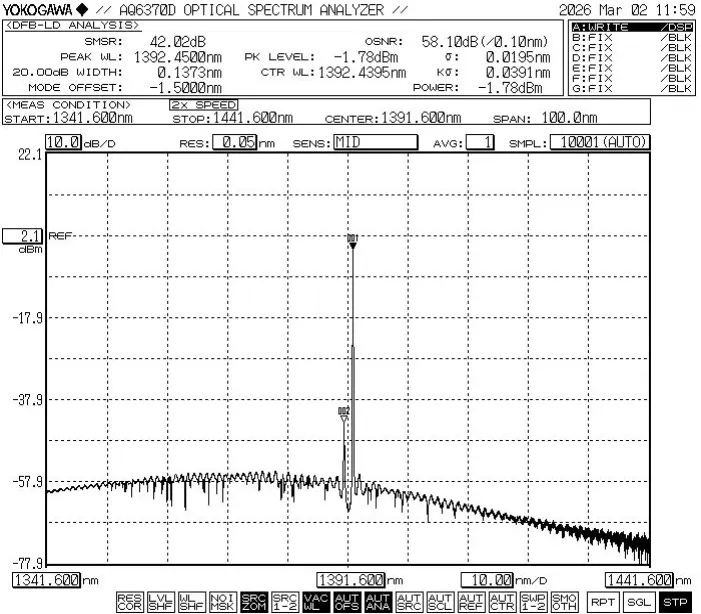

● विशिष्ट स्पेक्ट्रम: 1392nm, +/-1nm WL सहनशीलता।

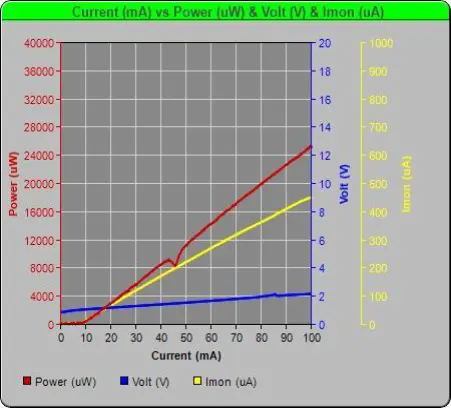

● PIV-1392nm 10mW DFB बटरफ्लाई लेजर डायोड

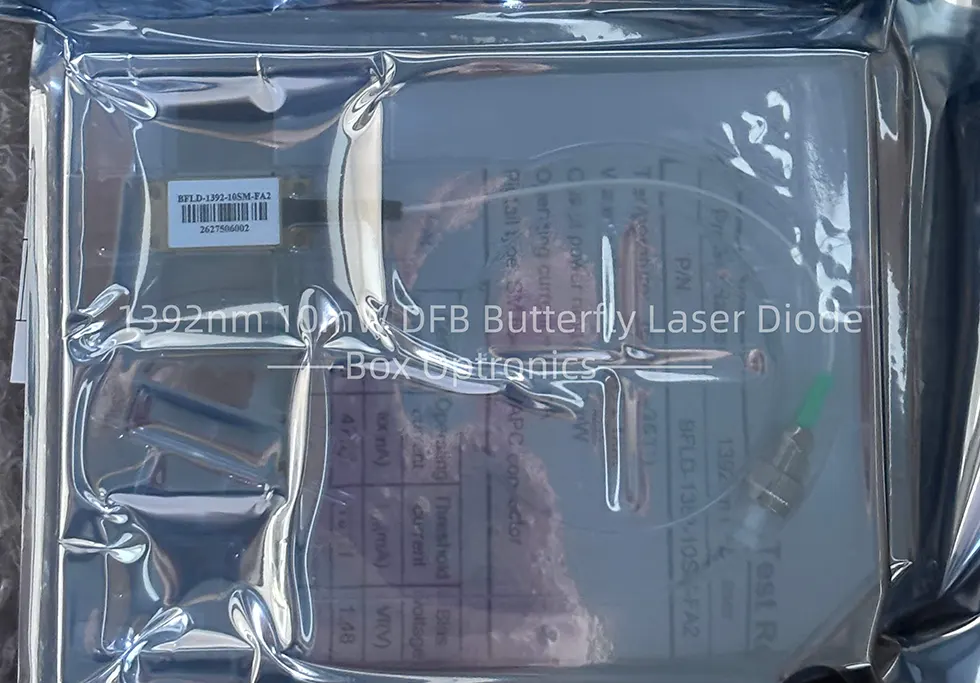

● पैकिंग उदाहरण

आदेश की जानकारी

उदाहरण के लिए: BFLD-1392-10SM-FA2

(ऑर्डर जानकारी: 1392एनएम 10एमडब्ल्यू डीएफबी बटरफ्लाई लेजर डायोड, एसएम के साथ फाइबर, एफसी/एपीसी कनेक्टर, टाइप2 पिन-आउट)।

डेटाशीट और टेस्टशीट

डेटा शीट

टेस्टशीट

उद्धरण की शर्तें और भुगतान

● उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.

(3)अन्य

● भुगतान की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

समय सीमा

उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)

अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।

ऑपरेशन नोट्स

● संचालन करते समय, यह उपकरण एक उच्च तीव्रता वाली लेजर किरण उत्सर्जित करता है; करो सीधे फ़ाइबर के सिरे पर न देखें, क्योंकि ऐसा करने से आँखों में चोट लग सकती है।

● यह उपकरण इलेक्ट्रोस्टैटिक-संवेदनशील है; इसलिए, कड़ाई से पालन पैकेजिंग के दौरान स्थैतिक-विरोधी सुरक्षा उपायों की आवश्यकता होती है, परिवहन, और उपयोग। साथ ही बचाव के लिए सावधानियां भी बरतनी चाहिए बिजली आपूर्ति में वृद्धि, क्योंकि ऐसा करने में विफलता के परिणामस्वरूप स्थायी क्षति हो सकती है उपकरण (उदाहरण के लिए, उचित उपकरण ग्राउंडिंग सुनिश्चित करना और एंटी-स्टैटिक पहनना कलाई का पट्टा).

● रोकने के लिए उत्पाद के ऑपरेटिंग सर्किट की स्थिरता को सत्यापित करें नाड़ी धाराओं से होने वाली क्षति.

● ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी उपकरण को उसके सॉकेट में डालते या हटाते समय, उस पर दबाव न डालें या डिवाइस हाउसिंग के पीछे स्थित स्लीव को खींचें। उपकरणों के लिए कनेक्टर्स से सुसज्जित, सुनिश्चित करें कि डिवाइस और फाइबर कनेक्टर दोनों स्थापना या हटाने के दौरान एक साथ उठा लिया जाता है।

● यदि पिनों को सोल्डरिंग की आवश्यकता है, तो सोल्डरिंग तापमान नहीं होना चाहिए 260°C से अधिक, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए। विशेष निम्नलिखित पर ध्यान देना चाहिए: सोल्डरिंग प्रक्रिया के दौरान, उपकरण निष्क्रिय अवस्था में होना चाहिए, और टांका लगाने वाला लोहा ठीक से होना चाहिए जमींदोज।

● डिवाइस का उपयोग करते समय, ऑपरेटिंग वोल्टेज का सख्ती से पालन करें और डेटाशीट में निर्दिष्ट वर्तमान श्रेणियाँ। मुख्य पैरामीटर- Ith सहित (थ्रेशोल्ड करंट), आईओपी मैक्स (अधिकतम ऑपरेटिंग करंट), वीओपी मैक्स (अधिकतम ऑपरेटिंग वोल्टेज), और λc (सेंटर वेवलेंथ)-संदर्भित किया जाना चाहिए विशेष रूप से शिपमेंट के समय प्रदान की गई परीक्षण रिपोर्ट में। नोट: ऑपरेशन पूर्ण अधिकतम रेटिंग से अधिक होने पर डिवाइस को स्थायी क्षति हो सकती है।

गुणवत्ता आश्वासन और बिक्री के बाद सेवा

● वारंटी अवधि:

1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

● मुफ़्त वारंटी से बहिष्करण:

निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6) परिवहन के दौरान क्षति या हानि।
