मल्टी-क्वांटम के साथ 1567एनएम डीएफबी बटरफ्लाई लेजर डायोड अच्छी तरह से डीएफबी संरचना और 14-पिन तितली पैकेज। यह टीईसी और को एकीकृत करता है थर्मिस्टर, फाइबर को बनाए रखने वाले एसएमएफ 28e सिंगल मोड या ध्रुवीकरण का समर्थन करता है आउटपुट, विशिष्ट 10mW आउटपुट पावर के साथ, ऑपरेटिंग तापमान -20~+70℃, RoHS अनुरूप। नोट ईएसडी सुरक्षा, और पूर्ण अधिकतम रेटिंग से अधिक न हो।
|
पैरामीटर |
प्रतीक |
स्थिति |
न्यूनतम. |
प्रकार. |
अधिकतम. |
इकाई |
|
ऑपरेटिंग तरंग दैर्ध्य |
λ |
सीडब्ल्यू, 25℃ |
1566 |
1567 |
1568 |
एनएम |
|
ऑप्टिकल आउटपुट पावर |
पीएफ |
— |
— |
10 |
— |
मेगावाट |
|
दहलीज धारा |
आईटीएच |
25℃ |
— |
8 |
15 |
एमए |
|
परिचालन धारा |
आईओपी |
सीडब्ल्यू |
— |
— |
90 |
एमए |
|
ऑपरेटिंग वोल्टेज |
वीओपी |
25℃ |
— |
1.1 |
2.0 |
V |
|
साइड मोड दमन अनुपात |
एसएमएसआर |
— |
35 |
40 |
— |
डीबी |
|
ऑप्टिकल अलगाव |
आईएसओ |
25℃ |
35 |
— |
— |
डीबी |
|
वर्णक्रमीय चौड़ाई |
Δλ |
— |
— |
4 |
10 |
मेगाहर्टज |
|
ध्रुवीकरण विलुप्ति अनुपात |
एर |
पीएम फाइबर |
18 |
— |
— |
डीबी |
|
तरंग दैर्ध्य तापमान. गुणक |
△λ/△T |
— |
— |
0.08 |
0.12 |
एनएम/सी |
|
वर्तमान की निगरानी करें |
मैं चालू हूँ |
वीआरएम=5वी |
50 |
— |
1500 |
μA |
|
एमपीडी डार्क करंट |
पहचान |
वीआरएम=5वी |
— |
— |
50 |
μA |
|
थर्मिस्टर प्रतिरोध |
आरटीएच |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मूल्य |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● बहु-क्वांटम खैर (एमक्यूडब्ल्यू) वितरित फीडबैक (डीएफबी) लेजर;
● रेशा प्रकार SMF-28e या PM फाइबर हो सकता है;
● 14-पिन उच्च स्थिरता वाला तितली पैकेज;
● स्थिर 10mW आउटपुट, उच्च एसएमएसआर और अच्छा ऑप्टिकल अलगाव।
● ऑप्टिकल फाइबर सेंसर;
● प्रकाश स्रोत;
● कार्बन मोनोऑक्साइड CO गैस संवेदन;
● मध्यम और लंबी दूरी फाइबर संचार और परीक्षण प्रणाली।
1. उत्पाद विवरण-1567nm DFB बटरफ्लाई लेजर डायोड
● पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट:मिमी)-1567एनएम डीएफबी बटरफ्लाई लेजर डायोड

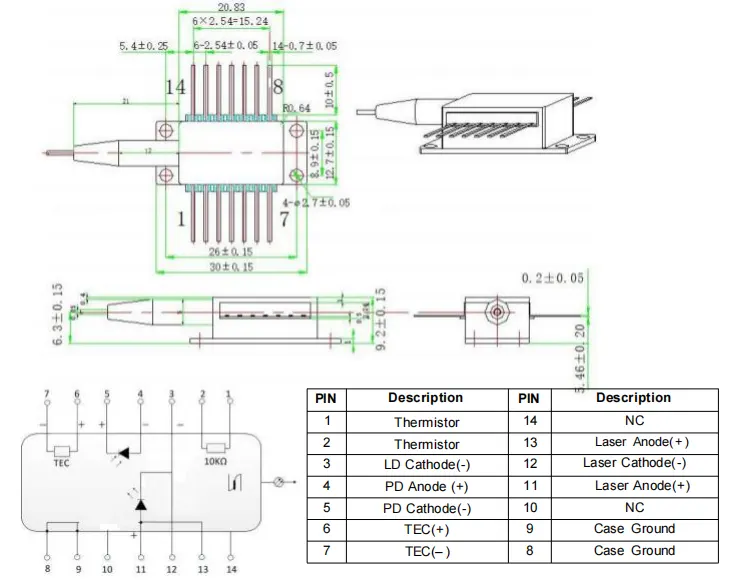

>>>टाइप1 पिन-आउट

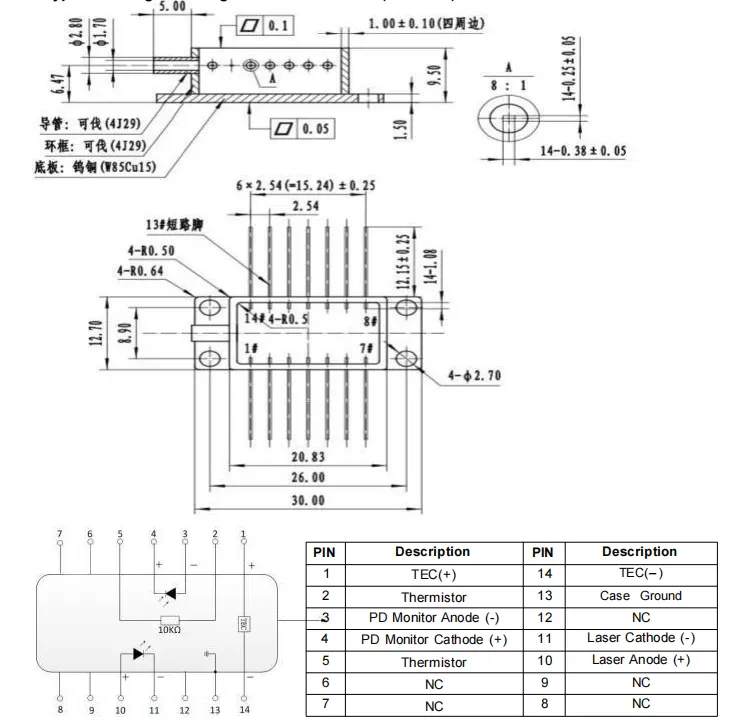

>>>टाइप2 पिन-आउट
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
योजक |
पिन-आउट |
|
बीएफएलडी |
-XXXX |
-XX |
XX |
-XX |
X |
|
डीएफबी लेजर डायोड |
1567:1567एनएम 1392:1392एनएम 760:760 एनएम 1683:1683एनएम अन्य |
10:10mW अन्य |
एसएम: एकल मोड पीएम: ध्रुवीकरण बनाए रखना
|
एफए: एफसी/एपीसी एसए: एससी/एपीसी अन्य |
शून्य: प्रकार 1 2: प्रकार 2 |
उदाहरण के लिए: BFLD-1567-10SM-FA
(ऑर्डर जानकारी: 1567एनएम डीएफबी बटरफ्लाई लेजर डायोड, 14-पिन बटरफ्लाई पैकेज, 10mW आउटपुट पावर, SM फाइबर, FC/APC कनेक्टर, टाइप1 पिन-आउट के साथ)।
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● संचालन करते समय, यह उपकरण एक उच्च तीव्रता वाली लेजर किरण उत्सर्जित करता है; करो सीधे फ़ाइबर के सिरे पर न देखें, क्योंकि ऐसा करने से आँखों में चोट लग सकती है।
● यह उपकरण इलेक्ट्रोस्टैटिक-संवेदनशील है; इसलिए, कड़ाई से पालन पैकेजिंग के दौरान स्थैतिक-विरोधी सुरक्षा उपायों की आवश्यकता होती है, परिवहन, और उपयोग। साथ ही बचाव के लिए सावधानियां भी बरतनी चाहिए बिजली आपूर्ति में वृद्धि, क्योंकि ऐसा करने में विफलता के परिणामस्वरूप स्थायी क्षति हो सकती है उपकरण (उदाहरण के लिए, उचित उपकरण ग्राउंडिंग सुनिश्चित करना और एंटी-स्टैटिक पहनना कलाई का पट्टा).
● ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी उपकरण को उसके सॉकेट में डालते या हटाते समय, उस पर दबाव न डालें या डिवाइस हाउसिंग के पीछे स्थित स्लीव को खींचें। उपकरणों के लिए कनेक्टर्स से सुसज्जित, सुनिश्चित करें कि डिवाइस और फाइबर कनेक्टर दोनों स्थापना या हटाने के दौरान एक साथ उठा लिया जाता है।
● यदि पिनों को सोल्डरिंग की आवश्यकता है, तो सोल्डरिंग तापमान नहीं होना चाहिए 260°C से अधिक, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए। विशेष निम्नलिखित पर ध्यान देना चाहिए: सोल्डरिंग प्रक्रिया के दौरान, उपकरण निष्क्रिय अवस्था में होना चाहिए, और टांका लगाने वाला लोहा ठीक से होना चाहिए जमींदोज।
● सभी घटकों को बिजली देने से पहले, पहले कूलर को सक्रिय करें, और फिर चिप को ओवरहीटिंग से बचाने के लिए वृद्धिशील पावर-अप चरणों के साथ आगे बढ़ें अधिभार.
2. गुणवत्ता आश्वासन और बिक्री के बाद सेवा-1567एनएम डीएफबी बटरफ्लाई लेजर डायोड
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
