1580एनएम डीएफबी एसएम पीएम लेजर डायोड

विषयसूची

1. 1580nm DFB SM PM लेजर डायोड का परिचय

2. तकनीकी विशिष्टताएँ

3. उत्पाद सुविधाएँ

4. विशिष्ट अनुप्रयोग

5. उत्पाद विवरण

6. ऑर्डर संबंधी जानकारी

7. डेटाशीट और टेस्टशीट

8. कोटेशन और भुगतान की शर्तें

9. लीड टाइम

10. ऑपरेशन नोट्स

11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

उत्पाद परिचय-1580एनएम डीएफबी एसएम पीएम लेजर डायोड

1580nm DFB SM PM लेजर डायोड में 1580nm केंद्र तरंग दैर्ध्य (±1nm सहनशीलता) और एक विशिष्ट 40dB साइड-मोड दमन अनुपात के साथ एक प्रीमियम MQW DFB चिप है। कम थ्रेशोल्ड करंट, कम बिजली की खपत और उच्च विश्वसनीयता के साथ डिज़ाइन किया गया, यह निरंतर स्थिर प्रदर्शन के लिए थर्मिस्टर, टीईसी और मॉनिटरिंग डायोड के साथ पूरी तरह से एकीकृत है। गैस का पता लगाने, निष्क्रिय डिवाइस परीक्षण और फाइबर ऑप्टिक सेंसिंग अनुप्रयोगों के लिए बिल्कुल उपयुक्त।

उत्पाद विशिष्टताएँ-1580एनएम डीएफबी एसएम पीएम लेजर डायोड

उत्पाद विशेषताएँ-1580एनएम डीएफबी एसएम पीएम लेजर डायोड

● मल्टी-क्वांटम वेल (MQW) वितरित फीडबैक (DFB) लेजर;

● उच्च स्थिरता के साथ 14-पिन तितली पैकेज;

● एकीकृत थर्मिस्टर, टीईसी और मॉनिटर फोटोडायोड;

● कम सीमा धारा और कम बिजली की खपत;

● फाइबर का प्रकार SMF-28e या PM फाइबर हो सकता है।

उत्पाद अनुप्रयोग-1580एनएम डीएफबी एसएम पीएम लेजर डायोड

● ऑप्टिकल फाइबर सेंसर;

● परीक्षण और माप के लिए प्रकाश स्रोत;

● गैस पहचान प्रणाली;

● निष्क्रिय ऑप्टिकल डिवाइस परीक्षण;

● ऑप्टिकल फाइबर संचार।

उत्पाद विवरण-1580एनएम डीएफबी एसएम पीएम लेजर डायोड

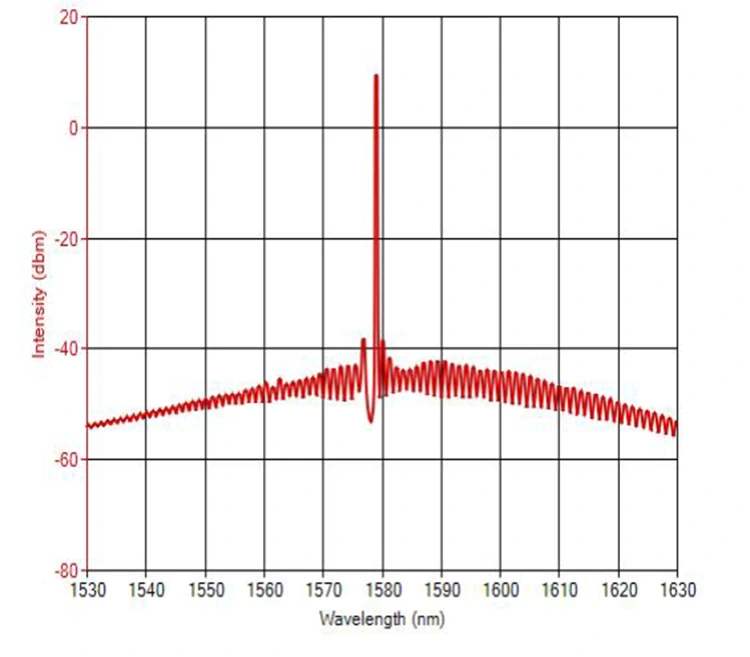

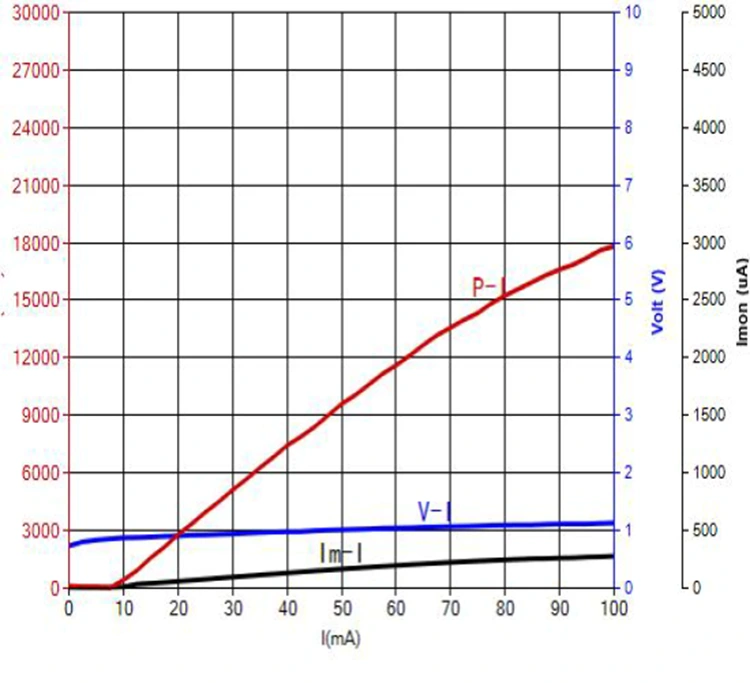

● विशिष्ट स्पेक्ट्रम और PIV: 1580nm 10mW, +/-1nm WL सहनशीलता।

● पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट: मिमी) -1580 एनएम डीएफबी एसएम पीएम लेजर डायोड

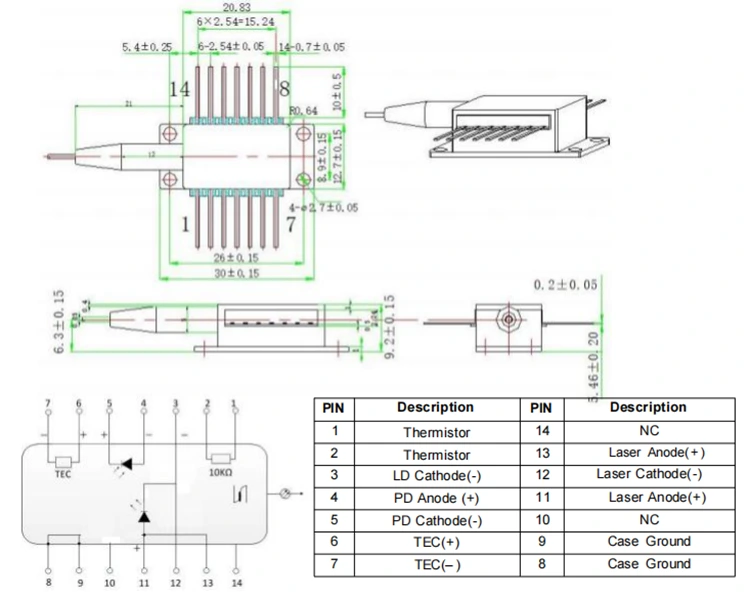

>>>टाइप1 पिन-आउट

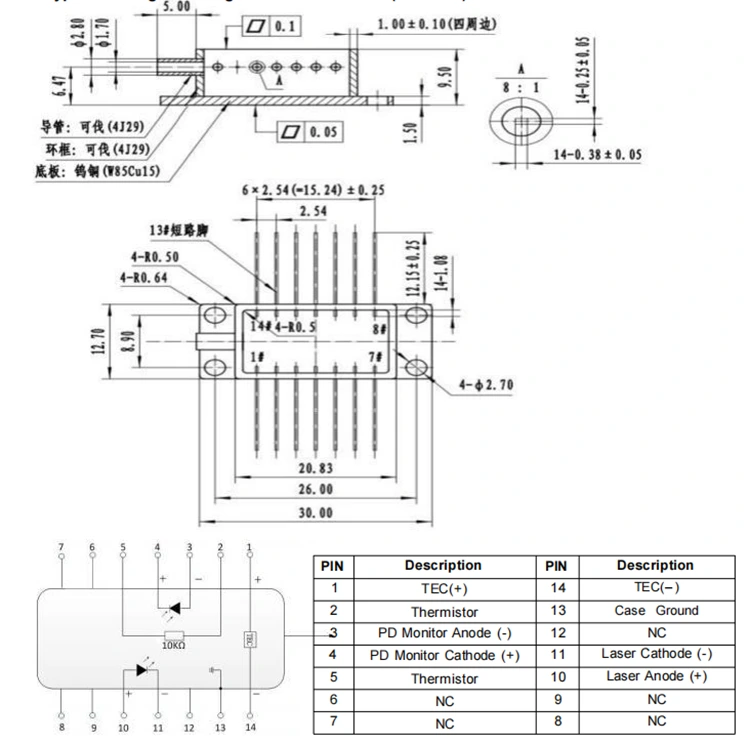

>>>टाइप2 पिन-आउट

ऑर्डरिंग जानकारी-1580एनएम डीएफबी एसएम पीएम लेजर डायोड

उदाहरण: BFLD-1580-10SM-FA2
(ऑर्डर जानकारी: 1580एनएम डीएफबी लेजर डायोड, 14-पिन बटरफ्लाई पैकेज, 10एमडब्ल्यू आउटपुट पावर, एसएम फाइबर के साथ, एफसी/एपीसी कनेक्टर, टाइप2 पिन-आउट)।

डेटाशीट और टेस्टशीट-1580एनएम डीएफबी एसएम पीएम लेजर डायोड

डेटा शीट

टेस्टशीट

कोटेशन और भुगतान की शर्तें-1580एनएम डीएफबी एसएम पीएम लेजर डायोड

● उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स EXW का उपयोग करने का सुझाव देता है। हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया उत्पादों के लिए शिपिंग लागत का पूर्व भुगतान करें।

(3)अन्य

● भुगतान की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

लीड टाइम-1580एनएम डीएफबी एसएम पीएम लेजर डायोड

उत्पादन: 10 कार्य दिवस. (यदि स्टॉक में कुछ है, तो इसे तेजी से शिप किया जाएगा।)

अंतर्राष्ट्रीय रसद: 3-5 कार्य दिवस।

ऑपरेशन नोट्स-1580एनएम डीएफबी एसएम पीएम लेजर डायोड

● ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी डिवाइस को उसके सॉकेट में डालते या हटाते समय, डिवाइस हाउसिंग के पीछे स्थित स्लीव पर दबाव न डालें या न खींचें। कनेक्टर्स से सुसज्जित उपकरणों के लिए, सुनिश्चित करें कि इंस्टॉलेशन या हटाने के दौरान डिवाइस और फाइबर कनेक्टर दोनों को एक साथ उठाया जाए।

● यदि पिन को सोल्डरिंग की आवश्यकता होती है, तो सोल्डरिंग तापमान 260°C से अधिक नहीं होना चाहिए, और सोल्डरिंग का समय 10 सेकंड से अधिक नहीं होना चाहिए। निम्नलिखित पर विशेष ध्यान दिया जाना चाहिए: टांका लगाने की प्रक्रिया के दौरान, उपकरण बिना शक्ति वाली स्थिति में होना चाहिए, और टांका लगाने वाला लोहा ठीक से ग्राउंडेड होना चाहिए।

● डिवाइस को पावर देने से पहले, पहले कूलर को सक्रिय करें, और फिर चिप को अधिक गर्म होने या ओवरलोड होने से बचाने के लिए थोड़े-थोड़े अंतराल में पावर लगाएं।

गुणवत्ता आश्वासन और बिक्री के बाद सेवा-1580एनएम डीएफबी एसएम पीएम लेजर डायोड

● वारंटी अवधि:

खरीद से 1 वर्ष के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन। 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

● मुफ़्त वारंटी से बहिष्करण:

मुफ़्त वारंटी अवधि के दौरान, उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली खराबी के लिए मुफ़्त मरम्मत या प्रतिस्थापन सेवाएँ प्रदान की जाएंगी। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित मामलों में वारंटी अवधि के भीतर मुफ्त मरम्मत सेवाओं से इनकार करने का अधिकार रखता है:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या पर्यावरणीय प्रभावों से होने वाली क्षति।

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना, या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6)परिवहन के दौरान क्षति या हानि।
