CO2 सेंसिंग के लिए 1574nm DFB लेजर डायोड

बॉक्स ऑप्ट्रोनिक्स, एक पेशेवर ऑप्टोइलेक्ट्रॉनिक घटक निर्माता, 1574nm DFB लेजर डायोड प्रदान करता है, जो एक 14-पिन बटरफ्लाई वितरित फीडबैक लेजर है जो CO2 गैस सेंसिंग, फाइबर ऑप्टिक सेंसर सिस्टम और C/DWDM ट्रांसमिशन अनुप्रयोगों के लिए डिज़ाइन किया गया है। 1574nm (CO2 अवशोषण लाइन से मेल खाते हुए), 10mW/ 20mW ऑप्टिकल आउटपुट पावर और SM या PM फाइबर वैकल्पिक की केंद्र तरंग दैर्ध्य की विशेषता के साथ, यह लेजर ट्यून करने योग्य डायोड लेजर अवशोषण स्पेक्ट्रोस्कोपी (TDLAS) और अन्य गैस का पता लगाने वाले अनुप्रयोगों के लिए स्थिर और सटीक ऑप्टिकल प्रदर्शन प्रदान करता है। हमारी इंजीनियरिंग टीम विशिष्ट गैस सेंसिंग और सिस्टम एकीकरण आवश्यकताओं को पूरा करने के लिए कस्टम तरंग दैर्ध्य, शक्ति और फाइबर कॉन्फ़िगरेशन विकल्पों का समर्थन करती है।

जांच भेजें

उत्पाद वर्णन

उत्पाद अवलोकन-CO2 सेंसिंग के लिए 1574nm DFB लेजर डायोड

CO2 सेंसिंग के लिए 1574nm DFB लेजर डायोड सिंगल-मोड फाइबर या ध्रुवीकरण-बनाए रखने वाले फाइबर withanFC/APC कनेक्टर के माध्यम से 10mWor 20mW ऑप्टिकल आउटपुट पावर प्रदान करता है।

3MHz विशिष्ट (FWHM) की एक संकीर्ण वर्णक्रमीय लाइनविड्थ और ≥35dB (40dB विशिष्ट) के उच्च साइड-मोड दमन अनुपात की विशेषता के साथ, DFB लेजर ट्यून करने योग्य डायोड लेजर अवशोषण स्पेक्ट्रोस्कोपी (TDLAS) और अन्य उच्च-रिज़ॉल्यूशन गैस का पता लगाने वाली तकनीकों के लिए आवश्यक वर्णक्रमीय शुद्धता और तरंग दैर्ध्य परिशुद्धता प्रदान करता है।

दो पिनआउट कॉन्फ़िगरेशन विकल्पों के साथ एक उद्योग-मानक 14-पिन बटरफ्लाई पैकेज में रखा गया है, जो टीईसी, थर्मिस्टर, मॉनिटर पीडी और आइसोलेटर के साथ एकीकृत है। लेज़र मानक तितली लेज़र ड्राइवर बोर्ड और सिस्टम डिज़ाइन के साथ संगत है।

मुख्य विशेषताएं-CO2 सेंसिंग के लिए 1574nm DFB लेजर डायोड

· केंद्र तरंग दैर्ध्य: 1574 एनएम (सीमा 1573-1575 एनएम), सीओ2 गैस अवशोषण लाइन से मेल खाती है

· उच्च ऑप्टिकल आउटपुट पावर: 10mW या 20mW

· वाइड मॉड्यूलेशन बैंडविड्थ: 2.5GHz सामान्य (-3dB)

·अंतर्निहित ऑप्टिकल आइसोलेटर: ≥30dB आइसोलेशन

· तरंग दैर्ध्य स्थिरीकरण के लिए एकीकृत थर्मोइलेक्ट्रिक कूलर (टीईसी) और 10kΩ थर्मिस्टर

· तरंगदैर्घ्य तापमान गुणांक: 0.09एनएम/डिग्री सेल्सियस सामान्य (15 डिग्री सेल्सियस से 35 डिग्री सेल्सियस)

· तरंगदैर्ध्य वर्तमान गुणांक: तरंगदैर्घ्य ट्यूनिंग के लिए विशिष्ट 0.01nm/mA

· उद्योग-मानक 14-पिन बटरफ्लाई पैकेज, टाइप 1 और टाइप 2 पिनआउट विकल्प

· कम थ्रेशोल्ड करंट: 10mA~35mA

· बिजली की निगरानी के लिए एकीकृत मॉनिटर फोटोडायोड

विशिष्ट अनुप्रयोग-CO2 सेंसिंग के लिए 1574nm DFB लेजर डायोड

· ट्यूनेबल डायोड लेजर अवशोषण स्पेक्ट्रोस्कोपी (टीडीएलएएस) के आधार पर CO2 गैस का पता लगाना और निगरानी करना

· उच्च संवेदनशीलता CO₂ और ट्रेस गैस का पता लगाने के लिए तरंग दैर्ध्य मॉड्यूलेशन स्पेक्ट्रोस्कोपी (WMS)

· एफबीजी और इंटरफेरोमेट्रिक माप तकनीकों पर आधारित फाइबर ऑप्टिक सेंसिंग सिस्टम

·ऑप्टिकल फाइबर संचार परीक्षण और माप उपकरण

·सांस विश्लेषण और बायोमेडिकल गैस सेंसिंग अनुप्रयोग

· फोटोनिक्स और ऑप्टिकल सेंसिंग प्रयोगशालाओं में अनुसंधान और विकास

· गैस विश्लेषक और पर्यावरण निगरानी उपकरणों में OEM एकीकरण

उत्पाद विशिष्टताएँ-CO2 सेंसिंग के लिए 1574nm DFB लेजर डायोड

अधिकतम निरपेक्ष दर - निर्धारण

पैरामीटर	प्रतीक	स्थिति	न्यूनतम.	प्रकार.	अधिकतम.	इकाई
भंडारण तापमान	टी	-	-40	-	85	डिग्री सेल्सियस
ऑपरेटिंग केस तापमान	शीर्ष	-	-20	-	70	डिग्री सेल्सियस
आगे प्रवाह	अगर	सीडब्ल्यू	-	-	200	एमए
लेजर रिवर्स वोल्टेज	वीएलआर	-	-	-	2	V
पीडीफॉरवर्ड करंट	आईएफपीडी	-	-	1.1	5	एमए
पीडी रिवर्स वोल्टेज	वीआरपीडी	-	-	5	10	V
टीईसी वर्तमान	आईटीईसी	-	-	0.8	1.5	A
टीईसी वोल्टेज	वीटीईसी	-	-	1.5	3.5	V

इलेक्ट्रो-ऑप्टिकल विशेषताएँ (T = 25°C लेज़र तापमान)

पैरामीटर	प्रतीक	परीक्षण की स्थिति	न्यूनतम.	प्रकार.	अधिकतम.	इकाई
केंद्र तरंगदैर्घ्य	λसी	TL=15~35°C, CW	1573	1574	1575	एनएम
ऑप्टिकल आउटपुट पावर	पीओ	-	10	-	-	मेगावाट
दहलीज धारा	आईटीएच	-	-	10	35	एमए
ढलान दक्षता	η	CW, 5mW आउटपुट	0.05	0.11	0.2	मेगावाट/एमए
ऑपरेटिंग करंट	आईओपी	PO=10mW, CW	-	100	120	एमए
स्पेक्ट्रल लाइनविथ	एलडब्ल्यू	एफडब्ल्यूएचएम	-	3	-	मेगाहर्टज
लेजरफॉरवर्ड वोल्टेज	वी.एफ	सीडब्ल्यू, 10mW आउटपुट	-	1.2	3.0	V
डार्क करंट की निगरानी करें	पहचान	-	-	-	0.1	μA
बैंडविड्थ (-3dB)	बीडब्ल्यू	-	-	2.5	-	गीगा
साइड-मोड दमन अनुपात	एसएमएसआर	सीडब्ल्यू	35	40	-	डीबी
ऑप्टिकल अलगाव	-	-10	30	-	-	डीबी
सापेक्ष तीव्रता शोर	रिन	CW, 5mW आउटपुट	-	-145	-	डीबी/हर्ट्ज
टीईसी सेट तापमान	टी	-	15	-	35	डिग्री सेल्सियस
इनपुट प्रतिबाधा	सीन नाम	-	22	25	28	Ω
थर्मिस्टर करंट	आईटीसी	-	10	-	100	μA
थर्मिस्टर प्रतिरोध	आरटीएच	टीएल=25°C	9.5	10	10.5	kΩ
टीईसी वर्तमान	आईटीईसी	TL=25°C, TC=70°C	-	-	1.5	A
टीईसी वोल्टेज	वीटीईसी	TL=25°C, TC=70°C	-	-	3.5	V
टीईसी क्षमता	ΔT	टीसी=70°C	-	-	50	डिग्री सेल्सियस
तरंग दैर्ध्य बहाव (ईओएल)	Δλ	25 साल का जीवनकाल	-	-	±0.1	एनएम
तरंग दैर्ध्य तापमान गुणांक	Δλ/ΔT	टीईसी 15°C से 35°C	-	0.09	-	एनएम/डिग्री सेल्सियस
तरंग दैर्ध्य धारा गुणांक	Δλ/ΔI	-	-	0.01	-	एनएम/एमए

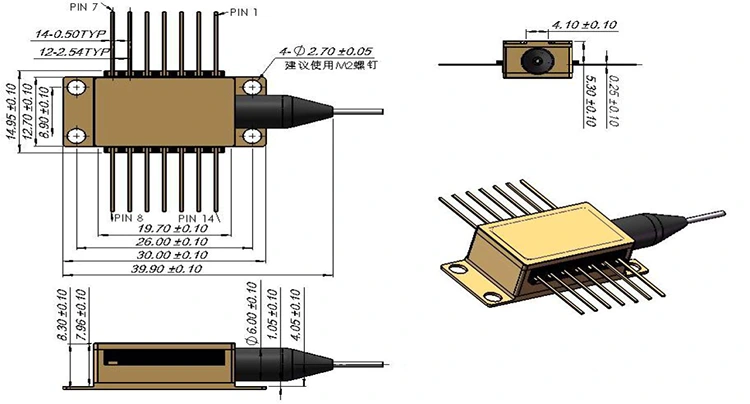

पैकेज और पिन परिभाषा - CO2 सेंसिंग के लिए 1574nm DFB लेजर डायोड

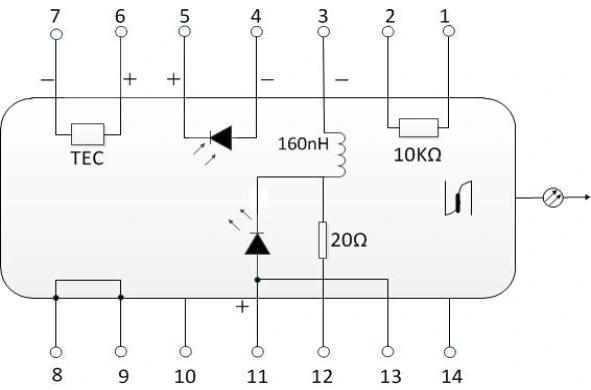

टाइप 1 पिन कॉन्फ़िगरेशन

नत्थी करना	विवरण	नत्थी करना	विवरण
1	thermistor	14	एनसी (कोई कनेक्शन नहीं)
2	thermistor	13	लेजर एनोड (+)
3	लेजर डीसी बायस (कैथोड) (-)	12	लेजर आरएफ कैथोड (-)
4	पीडी मॉनिटर एनोड (-)	11	लेजर एनोड (+)
5	पीडी मॉनिटर कैथोड (+)	10	एनसी (कोई कनेक्शन नहीं)
6	टीईसी (+)	9	केस ग्राउंड
7	टीईसी (-)	8	केस ग्राउंड

टाइप 2 पिन कॉन्फ़िगरेशन

नत्थी करना	विवरण	नत्थी करना	विवरण
1	टीईसी (+)	14	टीईसी (-)
2	thermistor	13	केस ग्राउंड
3	पीडी मॉनिटर एनोड (-)	12	एनसी (कोई कनेक्शन नहीं)
4	पीडी मॉनिटर कैथोड (+)	11	लेजर कैथोड (-)
5	thermistor	10	लेजर एनोड (+)
6	एनसी (कोई कनेक्शन नहीं)	9	एनसी (कोई कनेक्शन नहीं)
7	एनसी (कोई कनेक्शन नहीं)	8	एनसी (कोई कनेक्शन नहीं)

आदेश की जानकारी

मॉडल नामकरण

बीएफएलडी - XXXX - XX - XX - XX एक्स

उदाहरण: बीएफएलडी-1574-20पीएम-एफए2

मैदान	कोड	विवरण
लेजर प्रकार	बीएफएलडी	डीएफबी लेजर डायोड श्रृंखला
वेवलेंथ	1574	1574एनएम (अन्य तरंग दैर्ध्य उपलब्ध: 1030, 1064, 1392, 1653, 1683, सीडब्ल्यूडीएम)
बिजली उत्पादन	20	20mW; 10 = 10mW
फाइबर प्रकार	बजे	पीएम = ध्रुवीकरण-बनाए रखना; एसएम = एकल-मोड
कनेक्टर प्रकार	एफए	एफसी/एपीसी; एसए = एससी/एपीसी; अन्य कनेक्टर उपलब्ध हैं
पिनआउट	शून्य/2	शून्य = प्रकार 1 (डिफ़ॉल्ट); 2 = प्रकार 2

अक्सर पूछे जाने वाले प्रश्न (FAQ) -CO2 सेंसिंग के लिए 1574nm DFB लेजर डायोड

प्रश्न: एकीकृत टीईसी CO2 सेंसिंग प्रदर्शन में कैसे सुधार करता है?

ए: एकीकृत टीईसी और थर्मिस्टर लेजर चिप तापमान को स्थिर करते हैं, तरंग दैर्ध्य और आउटपुट पावर बहाव को कम करते हैं। चूंकि डीएफबी लेजर तरंग दैर्ध्य तापमान पर निर्भर है, सटीक थर्मल नियंत्रण लक्ष्य CO₂ अवशोषण सुविधा के साथ संरेखण बनाए रखने में मदद करता है। टीईसी मोटे तरंग दैर्ध्य समायोजन प्रदान करता है, जबकि इंजेक्शन वर्तमान मॉड्यूलेशन के माध्यम से ठीक तरंग दैर्ध्य ट्यूनिंग प्राप्त की जा सकती है।

प्रश्न: गैस सेंसिंग सिस्टम के लिए बिल्ट-इन ऑप्टिकल आइसोलेटर क्यों महत्वपूर्ण है?

ए: अंतर्निर्मित ऑप्टिकल आइसोलेटर फाइबर कनेक्शन और ऑप्टिकल घटकों से प्रतिबिंब के कारण होने वाली ऑप्टिकल प्रतिक्रिया को कम करता है। यह लेजर आउटपुट स्थिरता में सुधार करता है और बाहरी ऑप्टिकल गड़बड़ी के प्रति संवेदनशीलता को कम करता है, जो विशेष रूप से उच्च-संवेदनशीलता TDLAS और WMS गैस डिटेक्शन सिस्टम के लिए महत्वपूर्ण है।

प्रश्न: क्या मुझे विभिन्न गैस प्रजातियों के लिए कस्टम तरंग दैर्ध्य मिल सकता है?

उत्तर: हां, बॉक्स ऑप्ट्रोनिक्स विभिन्न गैस सेंसिंग अनुप्रयोगों के लिए अनुकूलित तरंग दैर्ध्य पर डीएफबी लेजर स्रोत प्रदान करता है, जिसमें CO2 (1574nm), CH4 (1653nm), H2O (1392nm), और O2 (760nm) शामिल हैं, लेकिन इन्हीं तक सीमित नहीं हैं। हम संचार अनुप्रयोगों के लिए CWDM और DWDM चैनल तरंग दैर्ध्य का भी समर्थन करते हैं। अपनी विशिष्ट तरंगदैर्घ्य आवश्यकताओं के लिए हमसे संपर्क करें और हमारी इंजीनियरिंग टीम व्यवहार्यता की समीक्षा करेगी।

प्रश्न: इस लेज़र के लिए किस ड्राइव और नियंत्रण सर्किटरी की आवश्यकता है?

उत्तर: 1574 एनएम डीएफबी लेजर के लिए उपयुक्त वर्तमान सीमा के साथ एक लेजर डायोड ड्राइवर, एकीकृत टीईसी के लिए तापमान नियंत्रक और टीडीएलएएस अनुप्रयोगों में तरंग दैर्ध्य स्कैनिंग के लिए वैकल्पिक रूप से एक मॉड्यूलेशन इनपुट की आवश्यकता होती है। मॉनिटर फोटोडायोड का उपयोग स्वचालित पावर नियंत्रण (एपीसी) के लिए किया जा सकता है।

CO2 सेंसिंग के लिए डेटाशीट और टेस्टशीट -1574nm DFB लेजर डायोड

डेटा शीट

टेस्टशीट
