1532एनएम डीएफबी बीटीएफ लेजर डायोड

विषयसूची

1. 1532एनएम का परिचय डीएफबी बीटीएफ लेजर डायोड

2. तकनीकी विशिष्टताएँ

3. उत्पाद विशेषताएँ

4. विशिष्ट अनुप्रयोग

5. उत्पाद विवरण

6. आदेश देने की जानकारी

7. डेटाशीट और टेस्टशीट

8. कोटेशन और भुगतान की शर्तें

9. नेतृत्व समय

10. ऑपरेशन नोट्स

11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

उत्पाद परिचय

केंद्र तरंग दैर्ध्य के साथ 1532एनएम डीएफबी बीटीएफ लेजर डायोड 1532.68nm (ITU CH56), ऑप्टिकल आउटपुट पावर 10mW। अंतर्निर्मित टीईसी और थर्मिस्टर स्थिर संचालन सक्षम करें। ऑपरेशन के दौरान, के अनुसार सही ढंग से कनेक्ट करें पिन-आउट परिभाषा, रेटेड के भीतर ड्राइविंग करंट और तापमान को नियंत्रित करें रेंज, और ईएसडी क्षति और ओवर-वोल्टेज ऑपरेशन से बचें।

उत्पाद विशेष विवरण

उत्पाद की विशेषताएँ

● तितली पैकेज, अंतर्निर्मित टीईसी;

● व्यापक तापमान विश्वसनीयता; 

● ऊँचा विश्वसनीयता, तेज़ प्रतिक्रिया, अच्छी स्थिरता।

उत्पाद अनुप्रयोग

● C2H2 एसिटिलीन गैस संवेदन; 

● ऑप्टिकल फाइबर संचार एवं माइक्रोवेव फोटोनिक ट्रांसमिशन;

● लेजर रेंज फाइंडर।

उत्पाद विवरण

● विशिष्ट स्पेक्ट्रम: 1532.68एनएम, +/-0.5एनएम तरंग दैर्ध्य सहिष्णुता।

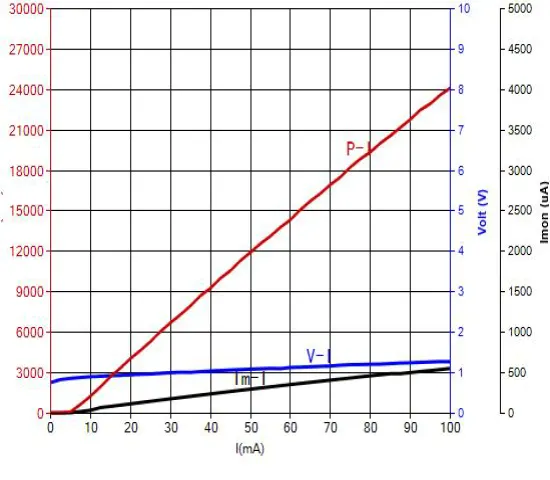

● PIV-1532nm 10mW DFB BTF लेजर डायोड

● FAQ-1532nm DFB BTF लेजर डायोड

(1) बीटीएफ पैकेज क्या है?

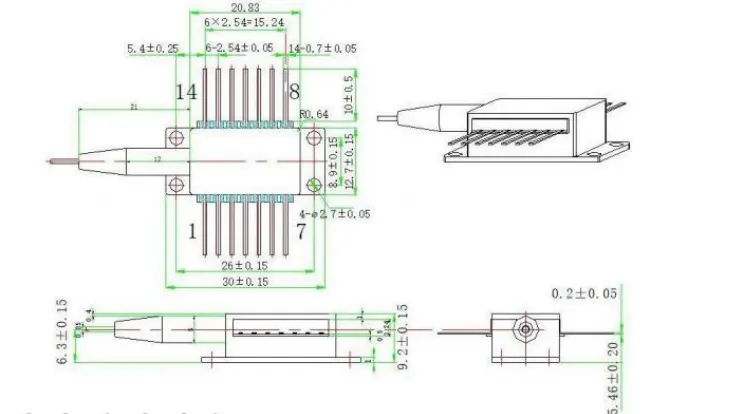

--बीटीएफ (बटरफ्लाई) पैकेज मानक 14-पिन बटरफ्लाई पैकेज है, ऑप्टोइलेक्ट्रॉनिक्स में सबसे मुख्यधारा औद्योगिक-ग्रेड पैकेजिंग प्रारूप उद्योग. यह पैकेज लेजर चिप, टीईसी तापमान नियंत्रण को एकीकृत करता है। थर्मिस्टर, और फोटोडायोड, उत्कृष्ट हर्मेटिकिटी और थर्मल प्रदान करते हैं प्रबंधन प्रदर्शन. मानक से कोई आवश्यक अंतर नहीं है तितली पैकेजिंग; "बीटीएफ" का उपयोग आमतौर पर उत्पाद में "तितली" के संक्षिप्त रूप में किया जाता है नामकरण.

(2) यह उत्पाद किन ड्राइव मोड का समर्थन करता है?

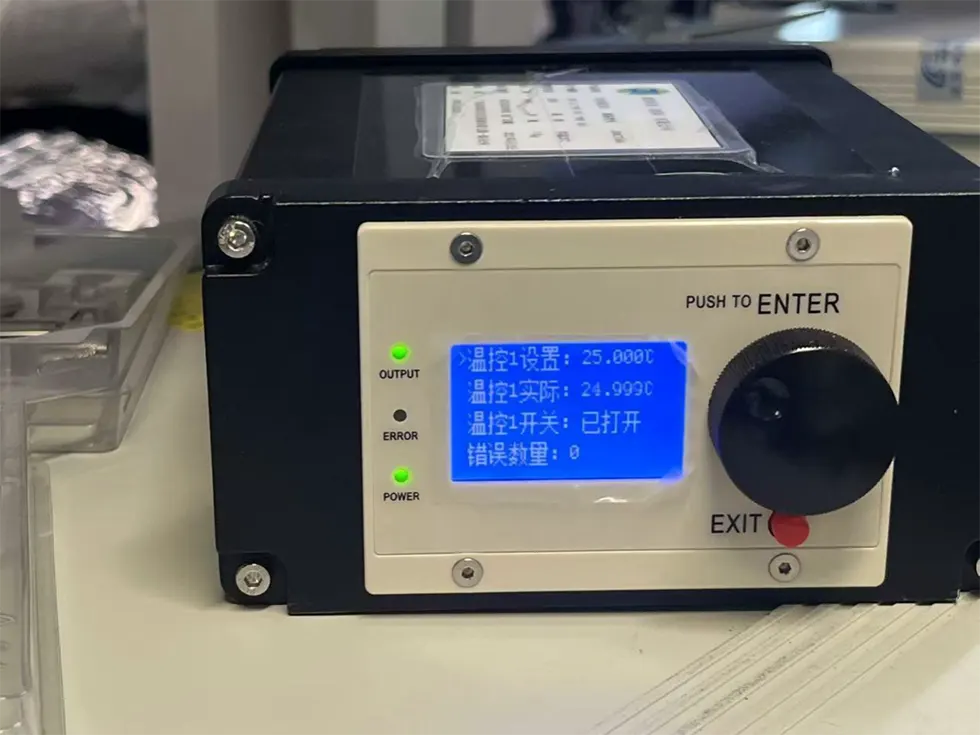

--1532एनएम डीएफबी बीटीएफ लेजर डायोड निरंतर तरंग (सीडब्ल्यू) का समर्थन करता है ऑपरेशन. एक कम शोर वाले निरंतर चालू स्रोत की सिफारिश की जाती है (थ्रेसहोल्ड)। वर्तमान लगभग 5-20mA, ऑपरेटिंग वर्तमान 50-90mA), एक TEC के साथ तापमान स्थिरीकरण के लिए नियंत्रक (आमतौर पर 25℃ पर सेट)।

(3) क्या नमूना परीक्षण उपलब्ध है?

--नमूना परीक्षण और छोटी मात्रा में परीक्षण उत्पादन समर्थित हैं। थोक खरीद के लिए, हम वॉल्यूम मूल्य निर्धारण और स्तरीय कोटेशन प्रदान करते हैं।

आदेश की जानकारी

उदाहरण: BFLD-CH56-10SM-FA

(ऑर्डर जानकारी: 1532एनएम डीएफबी बीटीएफ लेजर डायोड, 10एमडब्ल्यू आउटपुट पावर, साथ में एसएम फाइबर, एफसी/एपीसी कनेक्टर, टाइप1 पिन-आउट)।

डेटाशीट और टेस्टशीट

डेटा शीट

टेस्टशीट

उद्धरण की शर्तें और भुगतान

● उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.

● भुगतान की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

समय सीमा

उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)

अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।

ऑपरेशन टिप्पणियाँ

● संचालन करते समय, यह उपकरण एक उच्च तीव्रता वाली लेजर किरण उत्सर्जित करता है; करो सीधे फ़ाइबर के सिरे पर न देखें, क्योंकि ऐसा करने से आँखों में चोट लग सकती है।

● यह उपकरण इलेक्ट्रोस्टैटिक-संवेदनशील है; इसलिए, कड़ाई से पालन पैकेजिंग के दौरान स्थैतिक-विरोधी सुरक्षा उपायों की आवश्यकता होती है, परिवहन, और उपयोग। साथ ही बचाव के लिए सावधानियां भी बरतनी चाहिए बिजली आपूर्ति में वृद्धि, क्योंकि ऐसा करने में विफलता के परिणामस्वरूप स्थायी क्षति हो सकती है उपकरण (उदाहरण के लिए, उचित उपकरण ग्राउंडिंग सुनिश्चित करना और एंटी-स्टैटिक पहनना कलाई का पट्टा).

● ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी उपकरण को उसके सॉकेट में डालते या हटाते समय, उस पर दबाव न डालें या डिवाइस हाउसिंग के पीछे स्थित स्लीव को खींचें। उपकरणों के लिए कनेक्टर्स से सुसज्जित, सुनिश्चित करें कि डिवाइस और फाइबर कनेक्टर दोनों स्थापना या हटाने के दौरान एक साथ उठा लिया जाता है।

● सभी घटकों को बिजली देने से पहले, पहले कूलर को सक्रिय करें, और फिर चिप को ओवरहीटिंग से बचाने के लिए वृद्धिशील पावर-अप चरणों के साथ आगे बढ़ें अधिभार.

● पावर-अप प्रक्रिया के दौरान, कभी भी सीधे उच्च धारा लागू न करें इससे चिप को नुकसान पहुंचने का खतरा है। इसके बजाय, डिवाइस को मौजूदा स्तर पर चालू करें चिप की दहलीज के करीब, और फिर धीरे-धीरे करंट को छोटे में बढ़ाएं वांछित स्तर तक पहुंचने तक वृद्धि।

गुणवत्ता आश्वासन और बिक्री के बाद सेवा

● वारंटी अवधि:

1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

● मुफ़्त वारंटी से बहिष्करण:

निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6) परिवहन के दौरान क्षति या हानि।
