1. 1625एनएम का परिचय डीएफबी बीटीएफ लेजर डायोड
2. तकनीकी विशिष्टताएँ
3. उत्पाद विशेषताएँ
4. विशिष्ट अनुप्रयोग
5. उत्पाद विवरण
6. आदेश देने की जानकारी
7. डेटाशीट और टेस्टशीट
8. कोटेशन और भुगतान की शर्तें
9. नेतृत्व समय
10. ऑपरेशन नोट्स
11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

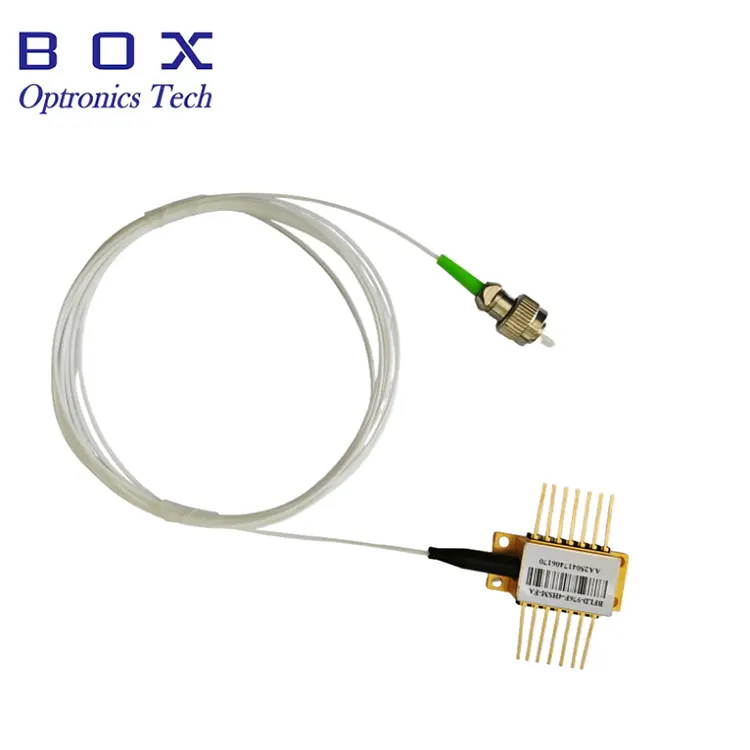

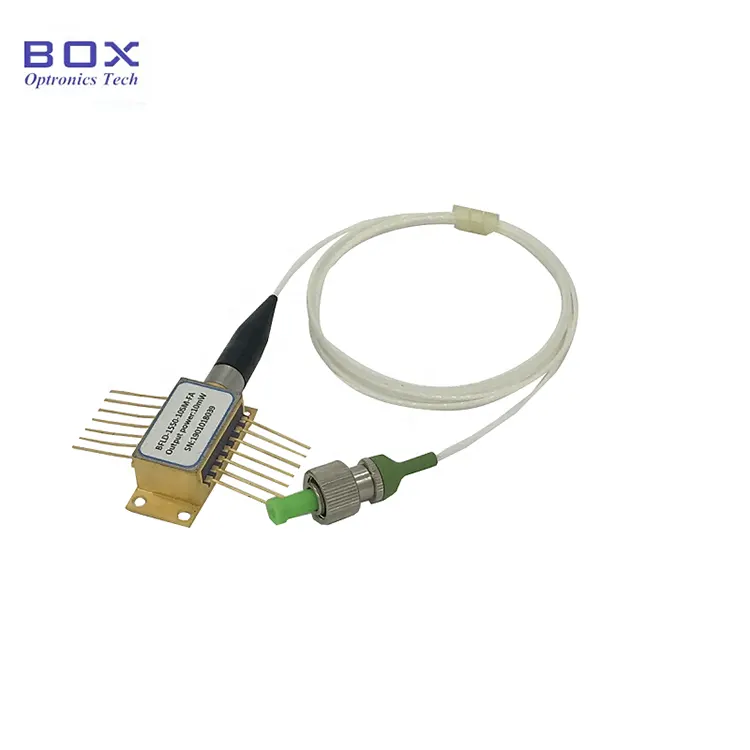

1625nm 10mW DFB तितली लेजर डायोड के साथ मल्टी-क्वांटम वेल डीएफबी संरचना और 14-पिन बटरफ्लाई पैकेज। यह एकीकृत होता है टीईसी और थर्मिस्टर, एसएमएफ-28ई सिंगल-मोड या ध्रुवीकरण-रखरखाव का समर्थन करता है फाइबर आउटपुट, 1625 एनएम की केंद्रीय तरंग दैर्ध्य और एक विशिष्ट आउटपुट पावर के साथ 10 मेगावाट. इसमें उच्च एसएमएसआर और उत्कृष्ट वर्णक्रमीय प्रदर्शन है। कृपया नियंत्रण करें वर्तमान, वोल्टेज और संलयन तापमान को संचालित करें, ईएसडी और तापमान प्रदान करें सुरक्षा, और पूर्ण अधिकतम रेटिंग से अधिक न हो।
|
पैरामीटर |
प्रतीक |
स्थिति |
न्यूनतम. |
प्रकार. |
अधिकतम. |
इकाई |
|
ऑपरेटिंग तरंग दैर्ध्य |
λC |
सीडब्ल्यू, 25℃ |
1622 |
1625 |
1628 |
एनएम |
|
ऑप्टिकल आउटपुट पावर |
पीएफ |
— |
6 |
10 |
— |
मेगावाट |
|
दहलीज धारा |
आईटीएच |
25℃ |
— |
8 |
15 |
एमए |
|
परिचालन धारा |
आईओपी |
सीडब्ल्यू |
— |
— |
90 |
एमए |
|
ऑपरेटिंग वोल्टेज |
वीओपी |
25℃ |
— |
1.1 |
2.0 |
V |
|
साइड मोड दमन अनुपात |
एसएमएसआर |
— |
35 |
40 |
— |
डीबी |
|
ऑप्टिकल अलगाव |
आईएसओ |
25℃ |
35 |
— |
— |
डीबी |
|
वर्णक्रमीय चौड़ाई (-20 डीबी) |
Δλ |
— |
— |
0.1 |
1.0 |
एनएम |
|
ध्रुवीकरण विलुप्ति अनुपात |
एर |
पीएम फाइबर |
18 |
— |
— |
डीबी |
|
तरंग दैर्ध्य तापमान. गुणक |
△λ/△T |
— |
— |
0.08 |
0.12 |
एनएम/℃ |
|
वर्तमान की निगरानी करें |
मैं चालू हूँ |
वीआरएम=5वी |
50 |
— |
1500 |
μA |
|
एमपीडी डार्क करंट |
पहचान |
वीआरएम=5वी |
— |
— |
50 |
μA |
|
थर्मिस्टर प्रतिरोध |
आरटीएच |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मूल्य |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● बहु-क्वांटम खैर (एमक्यूडब्ल्यू) वितरित फीडबैक (डीएफबी) लेजर;
● रेशा प्रकार SMF-28e या PM फाइबर हो सकता है;
● स्थिर 10mW आउटपुट, उच्च SMSR और अच्छा ऑप्टिकल आइसोलेशन;
● व्यापक तापमान रेंज: -20~ +70℃.
● ऑप्टिकल फाइबर संचार;
● ऑप्टिकल फाइबर सेंसर;
● एथिलीन (C2H4) गैस संवेदन.
● विशिष्ट स्पेक्ट्रम: 1625nm, +/-3nm WL सहनशीलता।

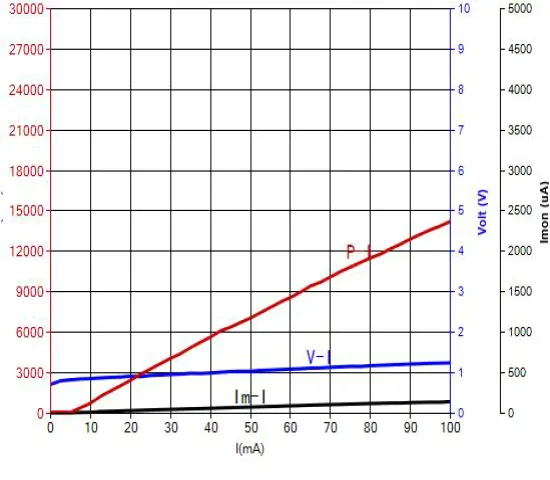

● PIV-1625nm 10mW DFB BTF लेजर डायोड
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
योजक |
पिन-आउट |
|
बीएफएलडी |
-XXXX |
-XX |
XX |
-XX |
X |
|
डीएफबी लेजर डायोड |
1625:1625एनएम 1392:1392एनएम 760:760 एनएम 1683:1683एनएम अन्य |
10:10mW अन्य |
एसएम: एकल मोड पीएम: ध्रुवीकरण बनाए रखना
|
एफए: एफसी/एपीसी एसए: एससी/एपीसी अन्य |
शून्य: प्रकार 1 2: प्रकार 2 |
उदाहरण के लिए: BFLD-1625-10SM-FA
(आदेश जानकारी: 1625 एनएम डीएफबी बीटीएफ लेजर डायोड, 10 मेगावाट आउटपुट पावर, एसएम फाइबर, एफसी/एपीसी कनेक्टर, टाइप1 पिन-आउट के साथ)।
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
(3)अन्य
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● संचालन करते समय, यह उपकरण एक उच्च तीव्रता वाली लेजर किरण उत्सर्जित करता है; करो सीधे फ़ाइबर के सिरे पर न देखें, क्योंकि ऐसा करने से आँखों में चोट लग सकती है।
● यह उपकरण इलेक्ट्रोस्टैटिक-संवेदनशील है; इसलिए, कड़ाई से पालन पैकेजिंग, परिवहन के दौरान स्थैतिक-विरोधी सुरक्षा उपायों की आवश्यकता होती है, और उपयोग. इसके अतिरिक्त, बिजली आपूर्ति को रोकने के लिए सावधानियां बरतनी चाहिए उछाल, क्योंकि ऐसा करने में विफलता के परिणामस्वरूप डिवाइस को स्थायी क्षति हो सकती है (उदाहरण के लिए, उचित उपकरण ग्राउंडिंग और एंटी-स्टैटिक कलाई का पट्टा पहनना सुनिश्चित करना)।
● यदि पिनों को सोल्डरिंग की आवश्यकता है, तो सोल्डरिंग तापमान नहीं होना चाहिए 260°C से अधिक, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए। विशेष निम्नलिखित पर ध्यान देना चाहिए: सोल्डरिंग प्रक्रिया के दौरान, उपकरण निष्क्रिय अवस्था में होना चाहिए, और टांका लगाने वाला लोहा ठीक से होना चाहिए जमींदोज।
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
