1. 1030nm का परिचय 200mW 100KHz DFB बटरफ्लाई लेजर डायोड
2. तकनीकी विशिष्टताएँ
3. उत्पाद विशेषताएँ
4. विशिष्ट अनुप्रयोग
5. उत्पाद विवरण
6. आदेश देने की जानकारी
7. डेटाशीट और टेस्टशीट
8. कोटेशन और भुगतान की शर्तें
9. नेतृत्व समय
10. ऑपरेशन नोट्स
11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

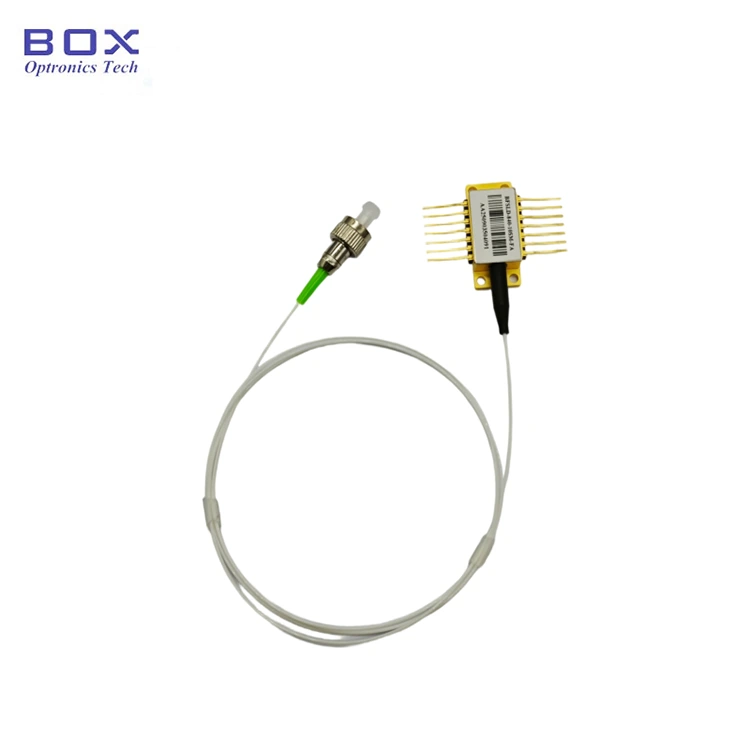

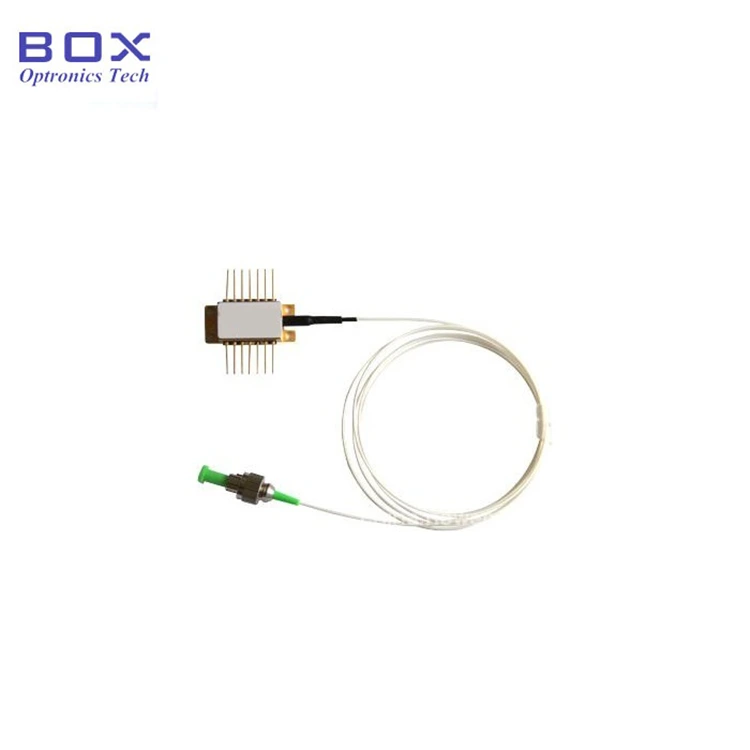

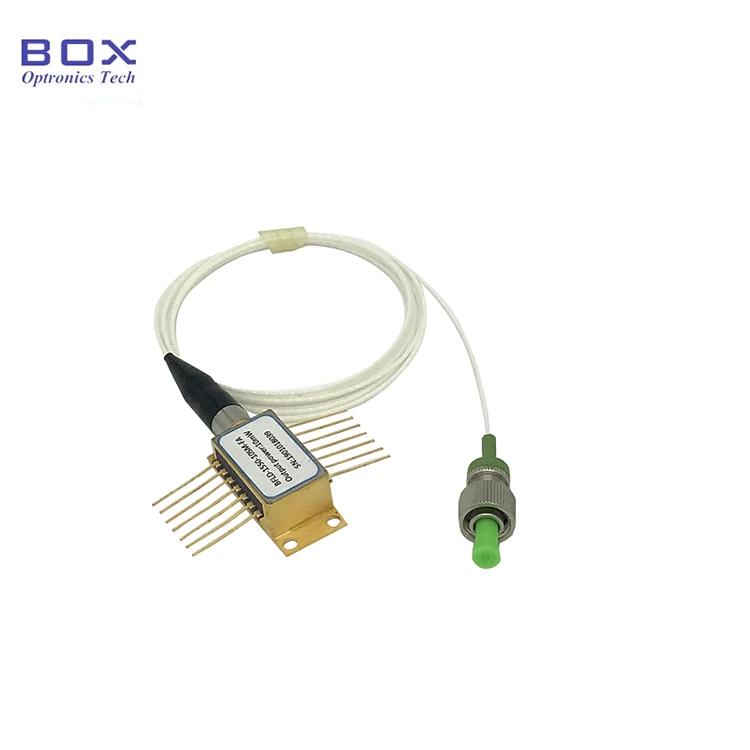

यह एक 1030nm 200mW 100KHz DFB बटरफ्लाई लेजर है डायोड, +/-2 एनएम तरंग दैर्ध्य सहिष्णुता के साथ, एक 14-पिन मानक तितली पैकेज, और PM980 फाइबर। इसमें एक उच्च आउटपुट पावर और एक संकीर्ण लाइनविड्थ, और शामिल हैं टीईसी और थर्मिस्टर को एकीकृत करता है। ऑप्टिकल सेंसिंग और इमेजिंग के लिए उपयुक्त। कृपया इसे ESD सुरक्षा के अंतर्गत उपयोग करें.
|
पैरामीटर |
प्रतीक |
स्थिति |
न्यूनतम. |
प्रकार. |
अधिकतम. |
इकाई |
|
केंद्र तरंगदैर्घ्य |
λसी |
टीएल=15~35℃ सीडब्ल्यू |
1028 |
1030 |
1032 |
एनएम |
|
ऑप्टिकल आउटपुट पावर |
पीओ |
टीएल=25℃ |
— |
200 |
— |
मेगावाट |
|
दहलीज धारा |
आईटीएच |
टीएल=25℃ |
— |
45 |
70 |
एमए |
|
ऑपरेटिंग वोल्टेज |
वीओपी |
पीओपी=200mW(CW) |
— |
— |
2.5 |
V |
|
परिचालन धारा |
आईओपी |
पीओपी=200mW(CW) |
— |
300 |
500 |
एमए |
|
लाइनविड्थ चौड़ाई |
Δλ |
— |
— |
30 |
100 |
KHz |
|
साइड मोड दमन अनुपात |
एसएमएसआर |
— |
— |
40 |
— |
डीबी |
|
ध्रुवीकरण विलुप्ति अनुपात |
एर |
— |
18 |
— |
— |
डीबी |
|
अस्थायी.तरंगदैर्घ्य गुणांक |
Δλ/ΔT |
— |
— |
0.08 |
— |
एनएम/℃ |
|
एमपीडी जवाबदेही |
इमोन/पॉप |
@-5V बायस वोल्टेज |
1 |
— |
30 |
μA/mW |
|
थर्मिस्टर प्रतिरोध |
आरटीएच |
— |
9.5 |
10 |
10.5 |
KΩ |
● PM980 फाइबर बेनी;
● 200mW उच्च आउटपुट पावर;
● 100kHz से कम संकीर्ण लाइनविड्थ;
● 14-पिन टीईसी, थर्मिस्टर और के साथ बीटीएफ पैकेज मॉनिटर पीडी.
● लिडार;
● फाइबर ऑप्टिक सेंसिंग;
● स्पेक्ट्रोस्कोपी;
● लेजर के लिए बीज स्रोत.

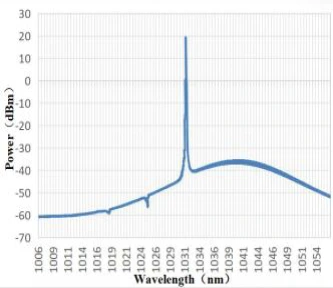

● विशिष्ट स्पेक्ट्रम: 1030 एनएम, +/- 2 एनएम तरंग दैर्ध्य सहिष्णुता।

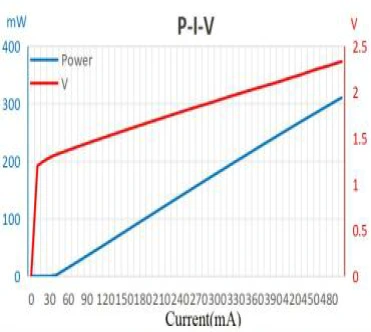

● PIV-1030nm 200mW 100KHz DFB बटरफ्लाई लेजर डायोड

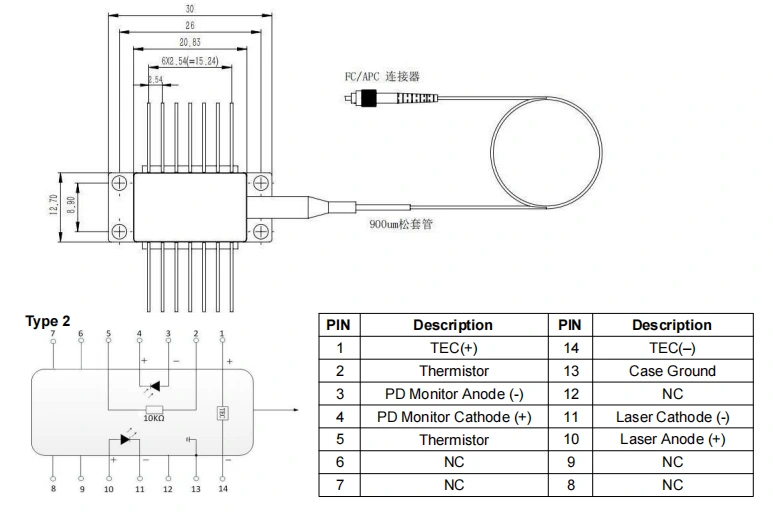

● पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट:मिमी)-1030nm 200mW 100KHz डीएफबी बटरफ्लाई लेजर डायोड
● अक्सर पूछे जाने वाले प्रश्न
(1) क्या धारा को समायोजित करके तरंग दैर्ध्य को बदलना संभव है? रेंज क्या है?
--हाँ। वर्तमान तरंग दैर्ध्य गुणांक 0.01 एनएम/एमए है, और तापमान तरंग दैर्ध्य गुणांक 0.1 एनएम/℃ है। डब्लूएल समायोज्य रेंज लगभग ~केंद्र डब्लूएल+/- 1 एनएम है।
(2) बेनी की लंबाई कितनी है?
--1.2+/-0.1 मीटर.
(3) विद्युत विनियमन सीमा क्या है?
--10~100%
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
योजक |
पिन-आउट |
|
बीएनएलडी |
-XXX |
-XX |
XX |
-XX |
X |
|
संकीर्ण लाइनविड्थ लेजर डायोड |
1030: 1030एनएम |
2H:200mW |
पीएम: PM980
|
एफए: एफसी/एपीसी एसए: एससी/एपीसी अन्य |
शून्य: प्रकार 2 पंप पिन |
उदाहरण के लिए: बीएनएलडी-1030-2एचपीएम-एफए
(ऑर्डर जानकारी: 1030nm 200mW 100KHz DFB बटरफ्लाई लेजर डायोड, PM980 फाइबर, FC/APC कनेक्टर, पंप पिन के साथ)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
(3)अन्य
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● लेजर विकिरण खतरा: जब डिवाइस प्रचालन में है, यह एक उच्च तीव्रता वाली लेजर किरण उत्सर्जित करता है। सीधे मत देखो फाइबर अंत-चेहरा, क्योंकि इससे आंखों में चोट लग सकती है।
● ईएसडी सुरक्षा: यह डिवाइस है इलेक्ट्रोस्टैटिक-संवेदनशील। इसलिए, सख्त विरोधी स्थैतिक सुरक्षा उपायों अवश्य होना चाहिए पैकेजिंग, परिवहन और उपयोग के दौरान इसका पालन किया जाना चाहिए। इसके अतिरिक्त, सावधानियां बिजली-आपूर्ति में वृद्धि को रोकने के लिए उपाय किए जाने चाहिए, क्योंकि ऐसा करने में विफलता का परिणाम हो सकता है डिवाइस को स्थायी क्षति होने पर (उदाहरण के लिए, उचित उपकरण ग्राउंडिंग सुनिश्चित करें और)। एक विरोधी स्थैतिक कलाई का पट्टा पहनें)।
● फाइबर और डिवाइस हैंडलिंग:ऑप्टिकल रेशे नाजुक होते हैं. फ़ाइबर का उपयोग करके डिवाइस को न खींचें. या डालते समय डिवाइस को उसके सॉकेट से हटाते समय, उस पर दबाव न डालें या खींचें नहीं डिवाइस हाउसिंग के पीछे आस्तीन। कनेक्टर्स से सुसज्जित उपकरणों के लिए, सुनिश्चित करें कि डिवाइस और फाइबर कनेक्टर दोनों एक साथ उठाए गए हैं स्थापना या हटाने के दौरान.
● पिन सोल्डरिंग आवश्यकताएँ: यदि पिन टांका लगाने की आवश्यकता है, टांका लगाने का तापमान 260°C से अधिक नहीं होना चाहिए, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए। पर विशेष ध्यान दें निम्नलिखित: टांका लगाने की प्रक्रिया के दौरान, डिवाइस को बिना शक्ति के होना चाहिए राज्य, और टांका लगाने वाला लोहा ठीक से ग्राउंडेड होना चाहिए।
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
