यह 1550nm 3kHz अल्ट्रा-नैरो लाइनविड्थ फाइबर है सीडब्ल्यू आउटपुट के साथ एर्बियम-डॉप्ड फाइबर डीएफबी लेजर कैविटी संरचना को अपनाने वाला लेजर पावर 50/100/200/500/1000mW वैकल्पिक, 3dB बैंडविड्थ 3kHz से कम, तरंग दैर्ध्य मोड हॉपिंग के बिना स्थिर। यह बेंचटॉप और मॉड्यूलर कॉन्फ़िगरेशन का समर्थन करता है सिस्टम के लिए RS232 संचार इंटरफ़ेस और मॉनिटरिंग सॉफ़्टवेयर के साथ एकीकरण. वितरित संवेदन इत्यादि के लिए उपयुक्त।
|
पैरामीटर |
इकाई |
ठेठ |
टिप्पणी |
|
|
ऑपरेटिंग तरंग दैर्ध्य |
एनएम |
1550±0.1 |
1540~1570 (अनुकूलित) |
|
|
धीमी तापमान ट्यूनिंग रेंज |
एनएम |
±0.1 |
|
|
|
बिजली उत्पादन |
मेगावाट |
50/100/200/500/1000 |
|
|
|
स्पेक्ट्रल लाइनविड्थ@3डीबी |
kHz |
<3 |
20dB लाइनविड्थ / 20 |
|
|
साइड मोड दमन अनुपात |
डीबी |
≥60 |
|
|
|
तरंग दैर्ध्य अस्थिरता |
मेगाहर्टज |
≤±25 |
|
|
|
कार्य करने का तरीका |
— |
सीडब्ल्यू |
निरंतर प्रकाश |
|
|
शक्ति अस्थिरता (अल्पकालिक 15 मिनट) |
डीबी |
≤ ±0.02 |
समतुल्यता ≤ ±0.5% |
|
|
शक्ति अस्थिरता (दीर्घकालिक 8 घंटे) |
डीबी |
≤ ±0.05 |
समतुल्यता ≤ ±1.2% |
|
|
फाइबर प्रकार |
— |
एसएमएफ-28 |
यादृच्छिक ध्रुवीकरण |
|
|
— |
पीएम1550（प्रति>23डीबी） |
रैखिक ध्रुवीकरण |
||
|
पिगटेल कनेक्टर प्रकार |
— |
एफसी/एपीसी |
अनुकूलन |
|
|
आयाम |
50/100/200 मेगावाट |
मिमी |
255(डब्ल्यू)×285(डी)×115(एच) |
बी1: बेंचटॉप |
|
500/1000mW |
255(डब्ल्यू)×322(डी)×115(एच) |
बी2: बेंचटॉप |
||
|
50/100/200 मेगावाट |
125(डब्ल्यू)×150(डी)×31.5(एच) |
एम31: मॉड्यूल |
||
|
500/1000mW |
139(डब्ल्यू)×235(डी)×70(एच) |
M70: मॉड्यूल |
||
|
बिजली की आपूर्ति |
V |
100~240V एसी, <30W |
बेंचटॉप |
|
|
डीसी 12वी, 24डब्ल्यू |
मॉड्यूल |
|||
|
संचार इंटरफेस |
— |
डीबी9 महिला(आरएस232) |
|
|
|
परिचालन तापमान |
℃ |
-5~+35 |
|
|
|
भंडारण तापमान |
℃ |
-40 ~ +85 |
|
|
● वर्णक्रमीय लाइनविड्थ ≤3 KHz;
● संपूर्ण फ़ाइबर डीएफबी गुंजयमान गुहा;
● तरंग दैर्ध्य मोड हॉपिंग के बिना स्थिर;
● डीबी9 आसान एकीकरण के लिए महिला (आरएस232) संचार।
● लीडर;
● ध्वनिक सेंसर, हाइड्रोफोन;
● रेशा ऑप्टिक वितरित सेंसिंग।

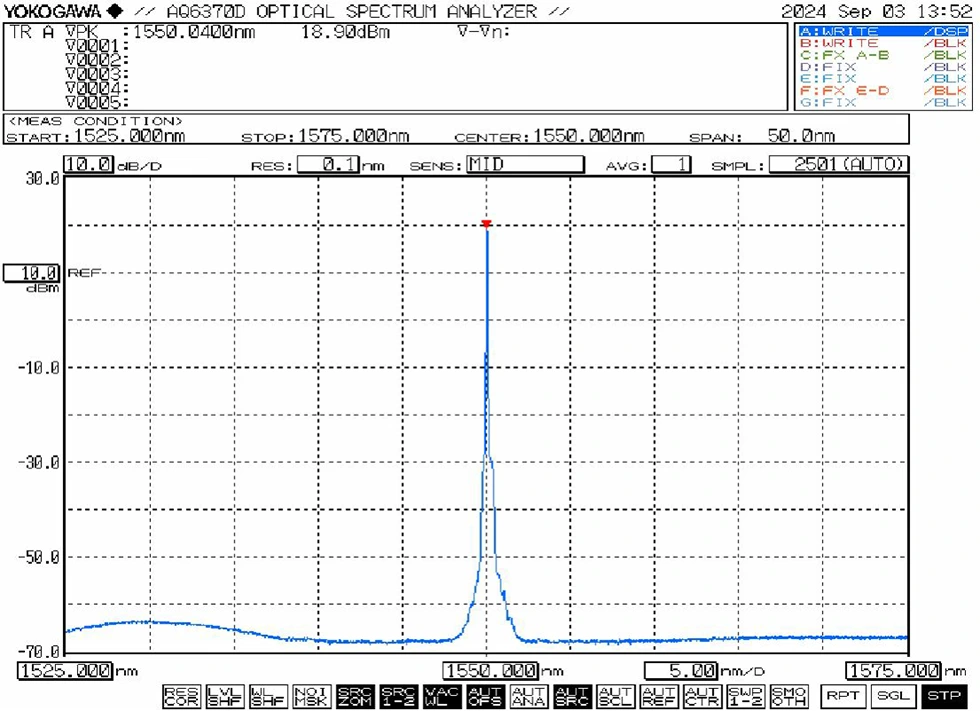

● विशिष्ट स्पेक्ट्रम: 1550 एनएम

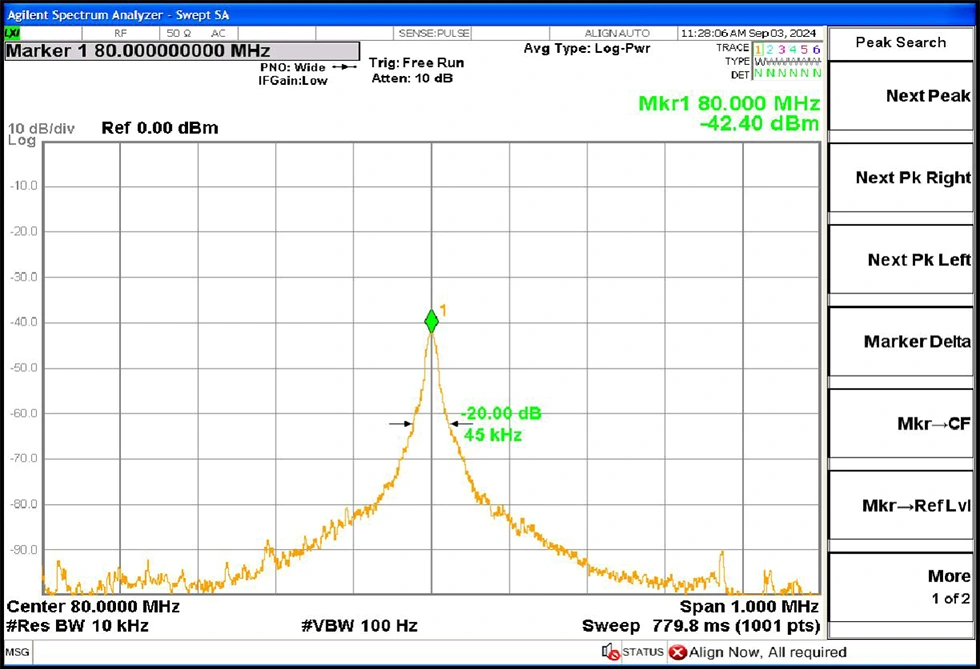

● विशिष्ट लाइनविड्थ: 3dB वर्णक्रमीय लाइनविड्थ≤3 KHz (20dB लाइनविड्थ / 20 के बराबर)

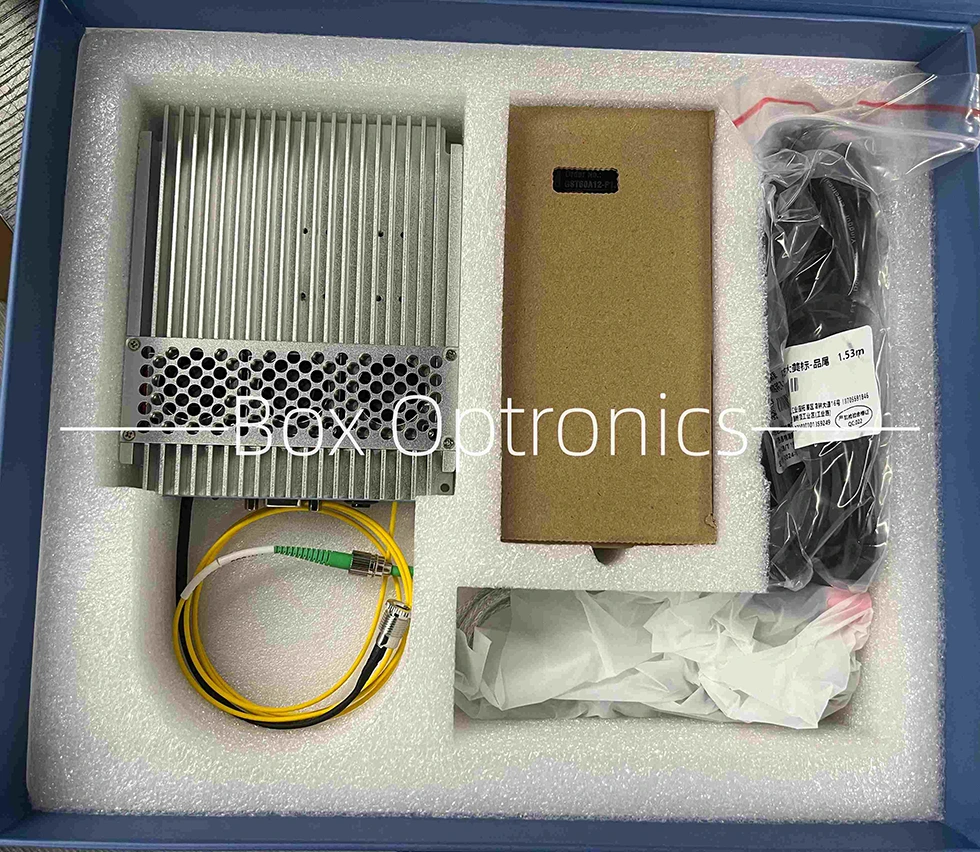

● पैकेजिंग उदाहरण

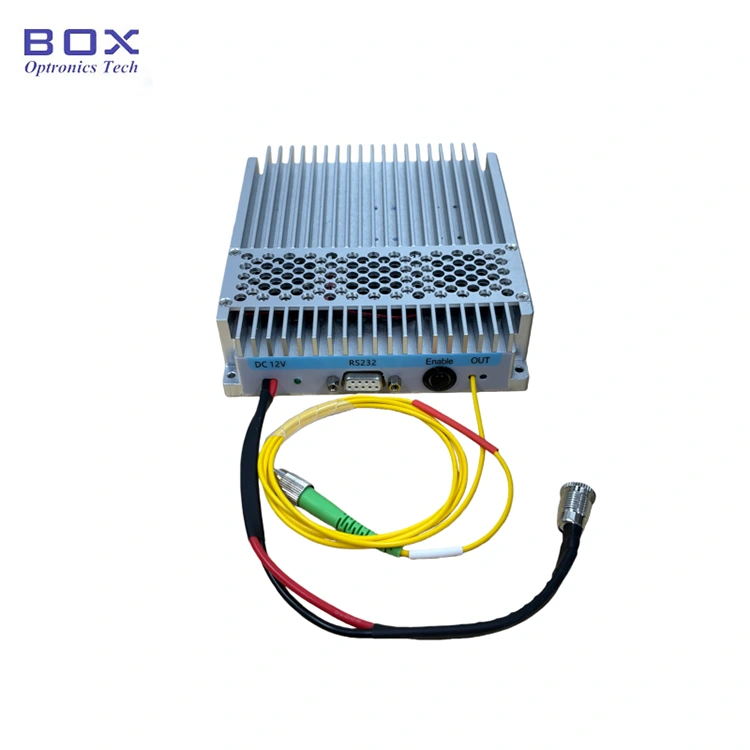

1.उपस्थिति: मॉड्यूल में एक पावर कनेक्टर, पावर इंडिकेटर, RS232 शामिल है संचार इंटरफ़ेस, आउटपुट सक्रियण स्विच, और लेजर आउटपुट फाइबर पोर्ट।
2. शक्ति आपूर्ति: पावर पोर्ट एक मानक DC5.5×2.1mm इंटरफ़ेस का उपयोग करता है। केवल मूल मिलान वाले पावर एडाप्टर (DC5V) का उपयोग करें या DC12V)। अनुचित पावर एडॉप्टर प्रकाश स्रोत को नुकसान पहुंचा सकते हैं। एक यू आकार का स्विच बिजली आपूर्ति से कनेक्ट करने के लिए कनेक्टर पावर केबल उपलब्ध है खरीदारी के समय अनुरोध करें.
3.कनेक्ट करना फ़ाइबर ऑप्टिक जम्पर: डस्ट कैप को हटा दें फ़ाइबर कनेक्टर, संदूषण या क्षति के लिए अंतिम चेहरे का निरीक्षण करें और सुनिश्चित करें अन्य फाइबर उपकरणों या परीक्षण उपकरणों से कनेक्ट करने से पहले सफाई। के लिए उच्च-शक्ति मॉडल, फ़्यूज़न स्प्लिसिंग की अनुशंसा की जाती है।
4.कनेक्ट करना होस्ट कंप्यूटर के लिए मॉड्यूल: शामिल का उपयोग करें मॉड्यूल को कंप्यूटर से कनेक्ट करने के लिए USB-RS232 सीरियल डेटा केबल। स्थापित करें संचार सक्षम करने के लिए समर्पित सीरियल ड्राइवर (निर्माता द्वारा प्रदान किया गया)। ड्राइवर के बिना, होस्ट सॉफ़्टवेयर मॉड्यूल से कनेक्ट नहीं हो सकता है।

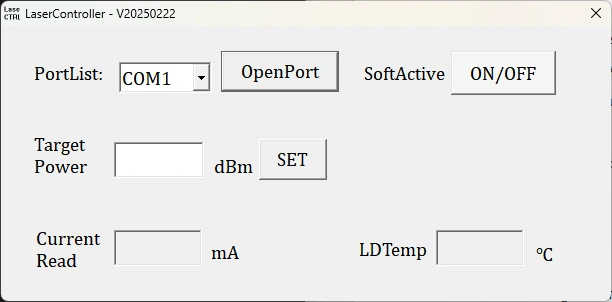

5.सॉफ़्टवेयर: होस्ट सॉफ़्टवेयर अनुमति देता है आउटपुट पावर को समायोजित करना और लेजर आउटपुट को नियंत्रित करना "सॉफ्टएक्टिव" बटन। सॉफ्टवेयर सेट पंप करंट, आउटपुट प्रदर्शित करता है बिजली और तापमान की निगरानी की स्थिति।
6.पैरामीटर मेमोरी: सेटिंग्स और सॉफ़्टवेयर के माध्यम से कॉन्फ़िगर की गई स्थिति स्वचालित रूप से मॉड्यूल में सहेजी जाती है आंतरिक स्मृति. यदि पैरामीटर नहीं हैं तो किसी होस्ट कंप्यूटर कनेक्शन की आवश्यकता नहीं है संशोधन की आवश्यकता है.
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
शक्ति समायोज्य (वैकल्पिक) |
फाइबर प्रकार |
आयाम |
|
एनएलएफएल |
-XXXX |
-XX |
-एक्स |
-XX |
-एक्स |
|
संकीर्ण लाइनविथ फाइबर लेजर |
1550: 1550एनएम |
50:50 मेगावाट 100:100 मेगावाट 200:200 मेगावाट 500:500mW 1000:1000mW |
टी: शक्ति समायोज्य |
एसएम:एसएमएफ-28ई अपराह्न:PM1550 |
बी1/बी2:बेंचटॉप एम31/एम70 :मॉड्यूल |
उदाहरण: एनएलएफएल-1550-50-टी-एसएम-एम
(ऑर्डर जानकारी: 1550nm 3kHz अल्ट्रा-नैरो लाइनविथ फाइबर लेजर, 50mW आउटपुट पावर, पावर एडजस्टेबल, एसएम फाइबर, मॉड्यूल पैकेज)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
(3)अन्य
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 15 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
1. ऑपरेशन नोट्स और रखरखाव-1550nm 3kHz अल्ट्रा-नैरो लाइनविड्थ फाइबर लेजर
● रोकथाम के लिए फाइबर कनेक्टर्स को बार-बार प्लग/अनप्लग करने से बचें धूल का जमाव और अंत-चेहरे की क्षति।
● फ़ाइबर कनेक्टर को लिंट-फ़्री वाइप से साफ़ करें और एक से निरीक्षण करें कनेक्शन से पहले फाइबर एंड-फेस डिटेक्टर। हमेशा फाइबर को कनेक्ट/डिस्कनेक्ट करें अंत-चेहरे की जलन से बचने की शक्ति के बिना। अप्रयुक्त कनेक्टर्स को डस्ट कैप से ढकें।
● उपकरण को सूखे, नमी रहित वातावरण में रखें।
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
