1550nm DFB 100KHz BTF नैरो लाइनविड्थ लेजर

विषयसूची

1. 1550nm का परिचय DFB 100KHz BTF नैरो लाइनविड्थ लेजर

2. तकनीकी विशिष्टताएँ

3. उत्पाद विशेषताएँ

4. विशिष्ट अनुप्रयोग

5. उत्पाद विवरण

6. आदेश देने की जानकारी

7. डेटाशीट और टेस्टशीट

8. कोटेशन और भुगतान की शर्तें

9. नेतृत्व समय

10. ऑपरेशन नोट्स

11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

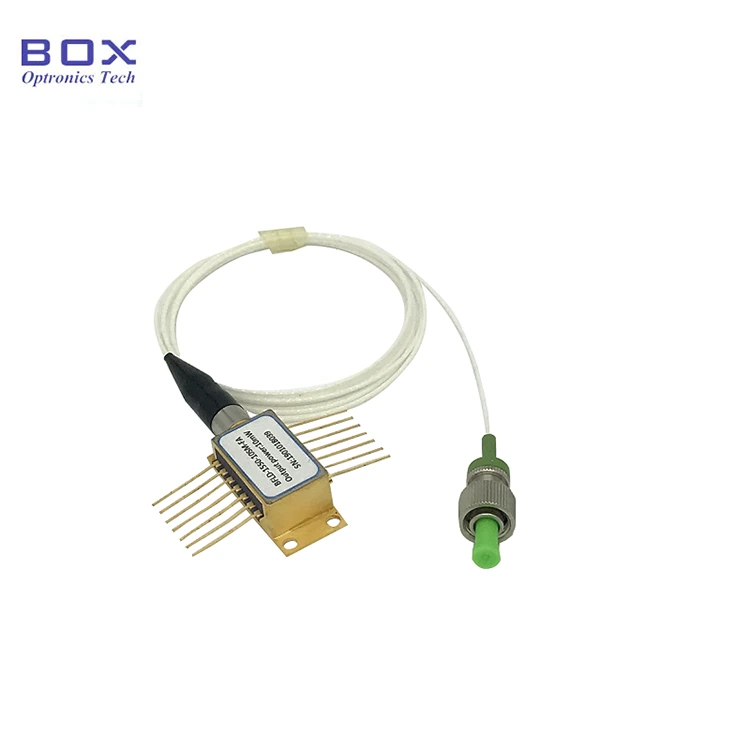

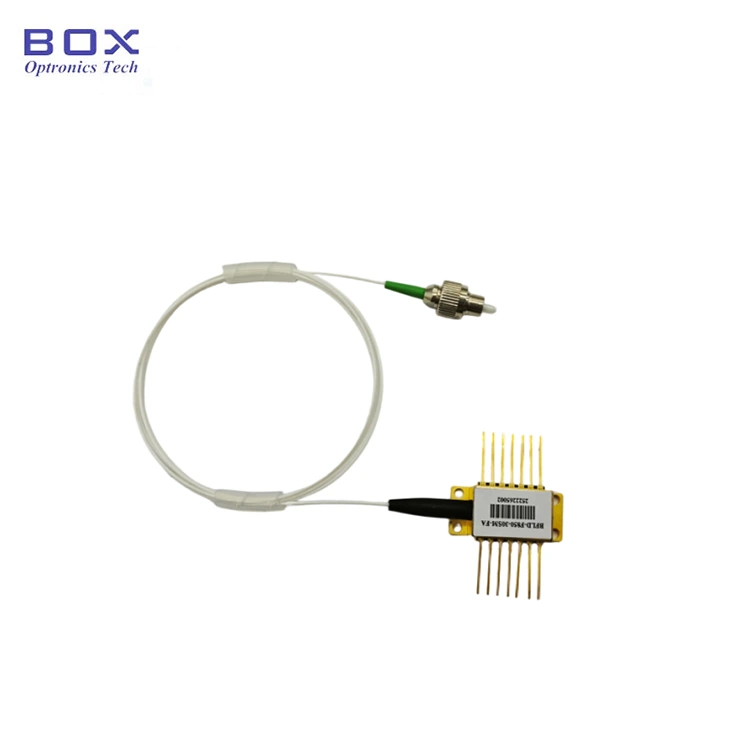

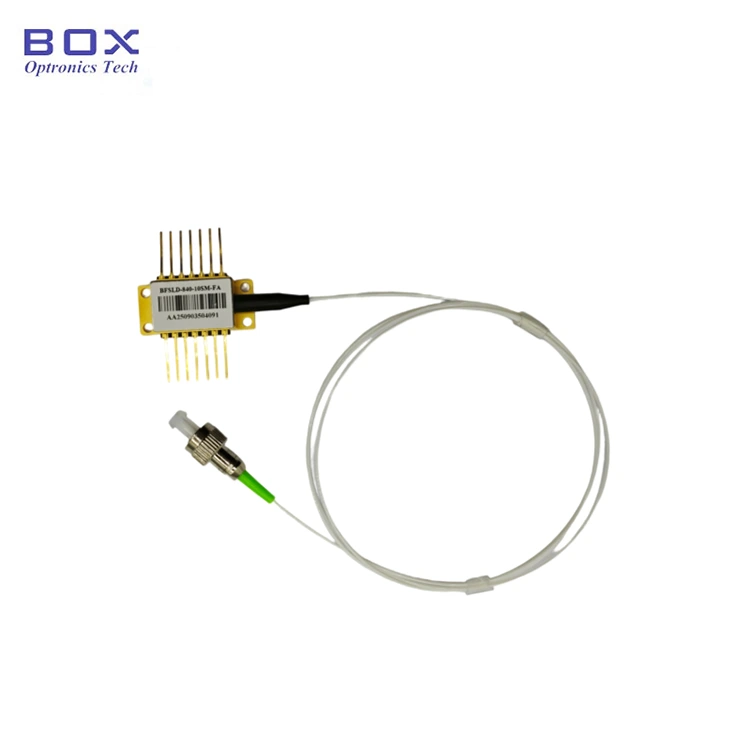

उत्पाद परिचय

1550nm DFB 100KHz BTF नैरो लाइनविथ लेजर है उच्च परिशुद्धता अनुप्रयोगों के लिए डिज़ाइन किया गया है जो अल्ट्रा-स्थिर, नैरोबैंड की मांग करते हैं प्रकाश स्रोत. 1550 एनएम तरंग दैर्ध्य पर काम करते हुए, इस लेजर में <100KHz की सुविधा है लाइनविड्थ, >50mW आउटपुट पावर। यह WDM (वेवलेंथ डिवीजन) के लिए आदर्श है मल्टीप्लेक्सिंग) सिस्टम, फाइबर-ऑप्टिक सेंसिंग, और परीक्षण उपकरण जिनकी कम आवश्यकता होती है लाइनविड्थ और उच्च वर्णक्रमीय शुद्धता। संचालन करते समय, यह उपकरण उत्सर्जित करता है उच्च तीव्रता वाली लेजर किरण। फ़ाइबर के अंतिम भाग को सीधे न देखें; कर रहा हूँ तो आंखों में चोट लग सकती है.

उत्पाद विशेष विवरण

उत्पाद की विशेषताएँ

● बहु-क्वांटम खैर (एमक्यूडब्ल्यू);

● ऊँचा आउटपुट पावर >50mW;

● 14-पिन टीईसी, थर्मिस्टर और के साथ बीटीएफ पैकेज ऑप्टिकल आइसोलेटर.

उत्पाद अनुप्रयोग

● लिडार;

● प्रयोगशाला संकीर्ण लाइनविड्थ प्रकाश स्रोत और ऑप्टिकल परीक्षण;

● ऑप्टिकल फाइबर संचार;

● ऑप्टिकल फाइबर सेंसर.

उत्पाद विवरण

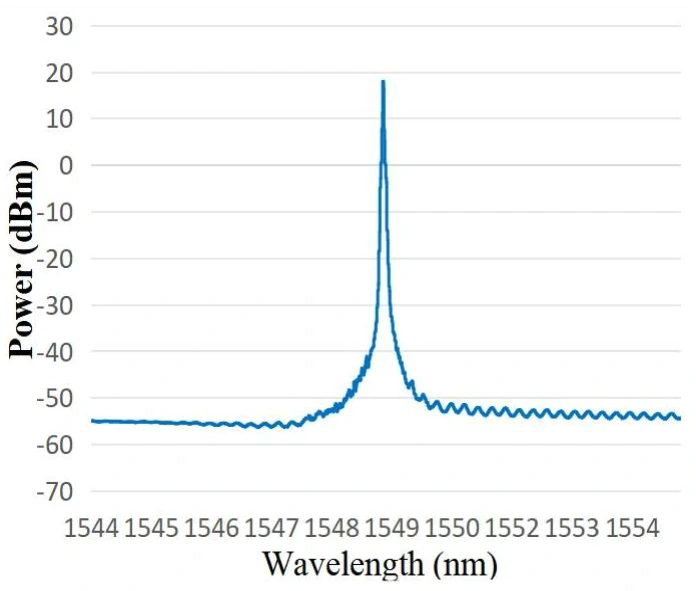

● विशिष्ट स्पेक्ट्रम: 1549.38nm, WL सहनशीलता 1550+/-2nm हो सकती है।

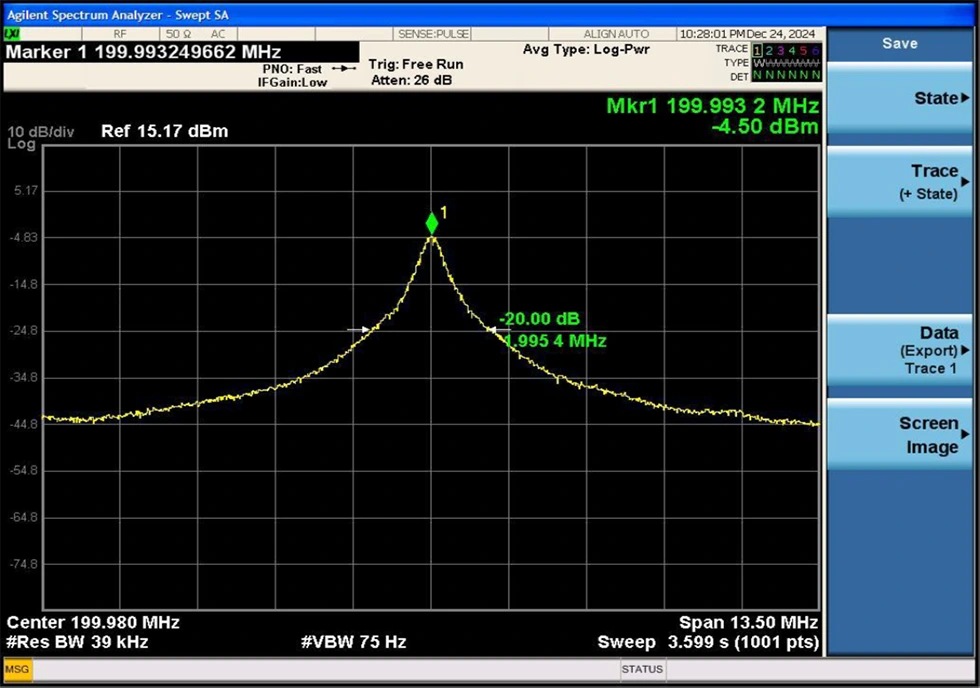

● विशिष्ट लाइनविड्थ: 3dB वर्णक्रमीय लाइनविड्थ <100 KHz (20dB के बराबर) लाइनविड्थ/20)

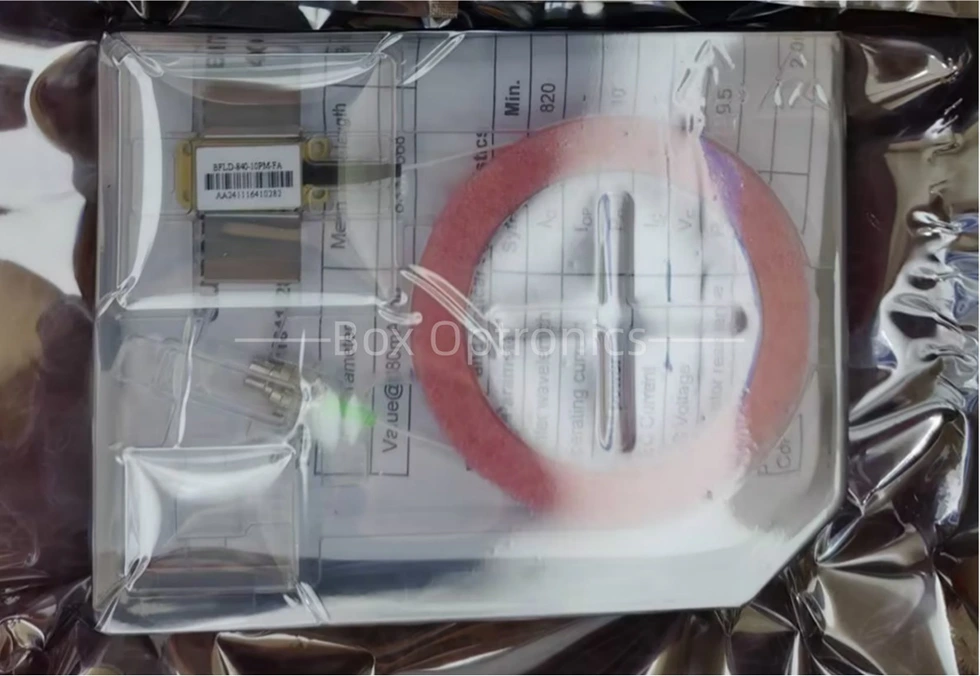

● पैकिंग उदाहरण

*स्टैंडअलोन डिवाइस; कोई अंतर्निर्मित ड्राइवर नहीं (बाहरी ड्राइवर वैकल्पिक)।

आदेश की जानकारी

उदाहरण के लिए: BNLD-1550-11HSM-FA2

(आदेश जानकारी: 1550 एनएम डीएफबी 100 किलोहर्ट्ज़ बीटीएफ नैरो लाइनविड्थ लेजर, 100 मेगावाट आउटपुट पावर, एसएम फाइबर, एफसी/एपीसी कनेक्टर, टाइप2 पिन-आउट के साथ)।

अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com

डेटाशीट और टेस्टशीट

डेटा शीट

टेस्टशीट

उद्धरण की शर्तें और भुगतान

● उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.

● भुगतान की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

समय सीमा

उत्पादन में लगभग 10-15 कार्य दिवस लगते हैं। (अगर वहाँ हैं कुछ स्टॉक में हैं, इसे तेजी से भेजा जाएगा।)

अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।

ऑपरेशन टिप्पणियाँ

● संचालन करते समय, यह उपकरण एक उच्च तीव्रता वाली लेजर किरण उत्सर्जित करता है; करो सीधे फ़ाइबर के सिरे पर न देखें, क्योंकि ऐसा करने से आँखों में चोट लग सकती है।

● यह उपकरण इलेक्ट्रोस्टैटिक-संवेदनशील है; इसलिए, कड़ाई से पालन पैकेजिंग के दौरान स्थैतिक-विरोधी सुरक्षा उपायों की आवश्यकता होती है, परिवहन, और उपयोग। साथ ही बचाव के लिए सावधानियां भी बरतनी चाहिए बिजली आपूर्ति में वृद्धि, क्योंकि ऐसा करने में विफलता के परिणामस्वरूप स्थायी क्षति हो सकती है उपकरण (उदाहरण के लिए, उचित उपकरण ग्राउंडिंग सुनिश्चित करना और एंटी-स्टैटिक पहनना कलाई का पट्टा).

● रोकने के लिए उत्पाद के ऑपरेटिंग सर्किट की स्थिरता को सत्यापित करें नाड़ी धाराओं से होने वाली क्षति.

● ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी उपकरण को उसके सॉकेट में डालते या हटाते समय, उस पर दबाव न डालें या डिवाइस हाउसिंग के पीछे स्थित स्लीव को खींचें। उपकरणों के लिए कनेक्टर्स से सुसज्जित, सुनिश्चित करें कि डिवाइस और फाइबर कनेक्टर दोनों स्थापना या हटाने के दौरान एक साथ उठा लिया जाता है।

● यदि पिनों को सोल्डरिंग की आवश्यकता है, तो सोल्डरिंग तापमान नहीं होना चाहिए 260°C से अधिक, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए। विशेष निम्नलिखित पर ध्यान देना चाहिए: सोल्डरिंग प्रक्रिया के दौरान, उपकरण निष्क्रिय अवस्था में होना चाहिए, और टांका लगाने वाला लोहा ठीक से होना चाहिए जमींदोज।

● डिवाइस का उपयोग करते समय, ऑपरेटिंग वोल्टेज का सख्ती से पालन करें और डेटाशीट में निर्दिष्ट वर्तमान श्रेणियाँ। मुख्य पैरामीटर- Ith सहित (थ्रेशोल्ड करंट), आईओपी मैक्स (अधिकतम ऑपरेटिंग करंट), वीओपी मैक्स (अधिकतम ऑपरेटिंग वोल्टेज), और λc (सेंटर वेवलेंथ)-संदर्भित किया जाना चाहिए विशेष रूप से शिपमेंट के समय प्रदान की गई परीक्षण रिपोर्ट में। नोट: ऑपरेशन पूर्ण अधिकतम रेटिंग से अधिक होने पर डिवाइस को स्थायी क्षति हो सकती है।

गुणवत्ता आश्वासन और बिक्री के बाद सेवा

● वारंटी अवधि:

1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

● मुफ़्त वारंटी से बहिष्करण:

निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6) परिवहन के दौरान क्षति या हानि।
