1550एनएम नैरो-लाइनविड्थ समाक्षीय पिगटेल्ड डीएफबी लेजर

बॉक्स ऑप्ट्रोनिक्स, एक पेशेवर ऑप्टोइलेक्ट्रॉनिक घटक निर्माता, 1550 एनएम नैरो-लाइनविड्थ समाक्षीय पिगटेल्ड डीएफबी लेजर प्रदान करता है, एक टीईसी-कूल्ड डीएफबी लेजर जो सुसंगत LiDAR, रेंजिंग सिस्टम और उन्नत ऑप्टिकल सेंसिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है। 1550 एनएम की केंद्र तरंग दैर्ध्य, एक संकीर्ण वर्णक्रमीय लाइनविड्थ की विशेषता< 500 kHz measured by the self-heterodyne method, and 2 mW minimum optical output power through single-mode fiber.
इंटीग्रेटेड थर्मोइलेक्ट्रिक कूलर (TEC), थर्मिस्टर, बिल्ट-इन InGaAs पिन मॉनिटर फोटोडायोड और ऑप्टिकल आइसोलेटर के साथ एक कॉम्पैक्ट समाक्षीय पैकेज में रखा गया, 1550nm नैरो-लाइनविड्थ समाक्षीय पिगटेल्ड DFB लेजर सुसंगत LiDAR सिस्टम के लिए स्थिर तरंग दैर्ध्य संचालन और कम शोर ऑप्टिकल आउटपुट प्रदान करता है।

जांच भेजें

उत्पाद वर्णन

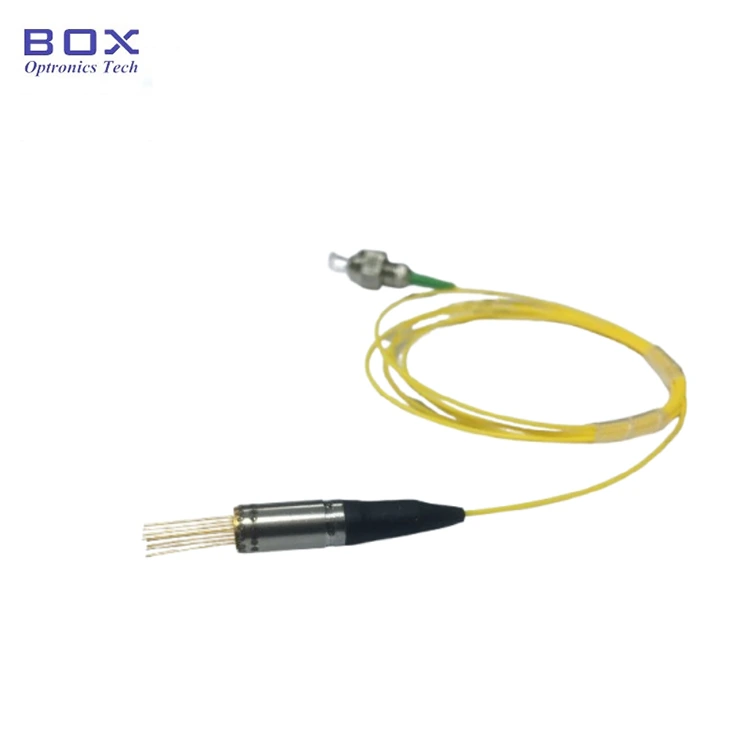

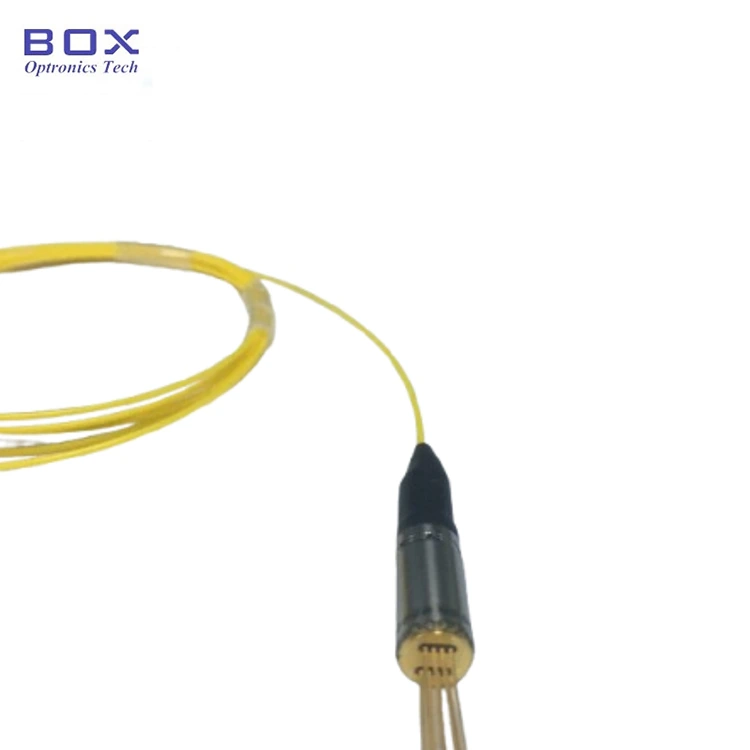

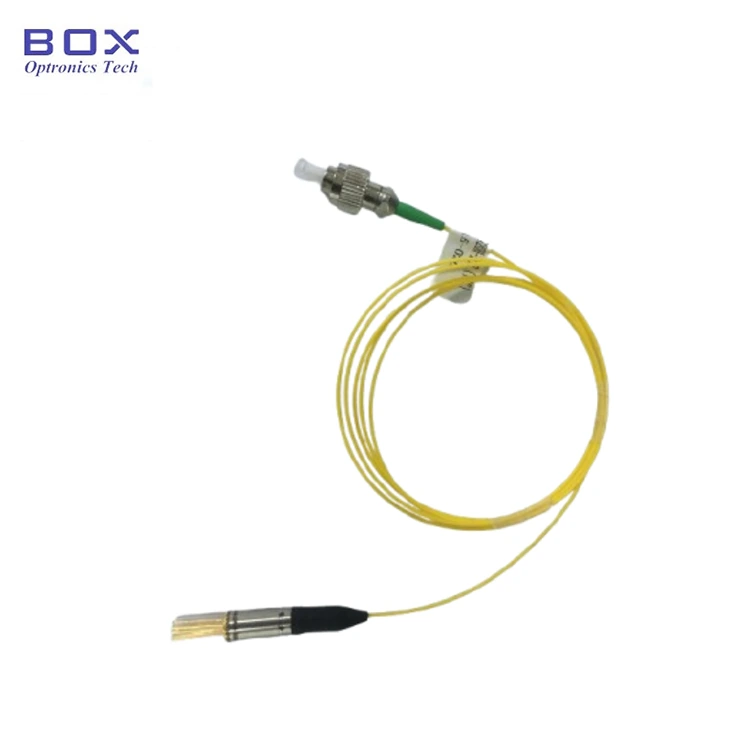

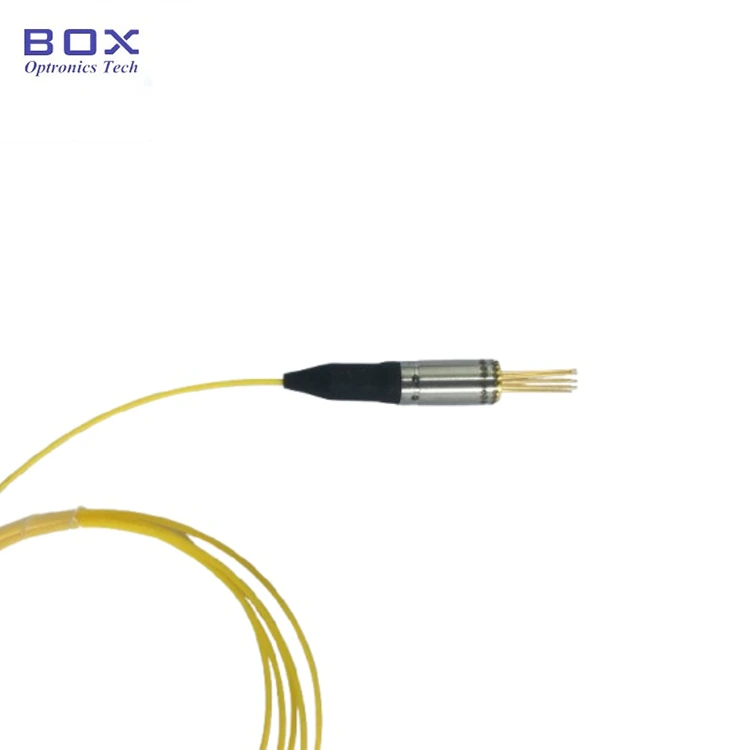

उत्पाद अवलोकन-1550एनएम नैरो-लाइनविड्थ समाक्षीय पिगटेल्ड डीएफबी लेजर

बॉक्स ऑप्ट्रोनिक्स का 1550 एनएम नैरो-लाइनविड्थ कोएक्सियल पिगटेल्ड डीएफबी लेजर एक टीईसी-कूल्ड वितरित फीडबैक लेजर है जिसे LiDAR रेंजिंग सिस्टम और स्वायत्त ड्राइविंग अनुप्रयोगों के लिए डिज़ाइन किया गया है। 1550nm के केंद्र तरंग दैर्ध्य पर काम करते हुए, यह एकल-मोड फाइबर के माध्यम से ≥2mW ऑप्टिकल आउटपुट और ≤500kHz की वर्णक्रमीय लाइनविड्थ प्रदान करता है, जिसे स्व-हेटेरोडाइन विधि का उपयोग करके मापा जाता है। लेजर एक थर्मोइलेक्ट्रिक कूलर (TEC), थर्मिस्टर, InGaAs पिन मॉनिटर फोटोडायोड और ऑप्टिकल आइसोलेटर को FC/APC या SC/APCफाइबर पिगटेल के साथ एक कॉम्पैक्ट समाक्षीय पैकेज में एकीकृत करता है।

मुख्य विशेषताएं -1550 एनएम नैरो-लाइनविड्थ समाक्षीय पिगटेल्ड डीएफबी लेजर

· केंद्र तरंग दैर्ध्य: 1550nm, +/-3nm WL सहनशीलता

· संकीर्ण वर्णक्रमीय लाइनविड्थ: ≤500kHz (स्व-हेटरोडाइन माप विधि)

·ऑप्टिकल आउटपुट पावर: 2mW न्यूनतम (एसएम फाइबर आउटपुट)

·अंतर्निहित ऑप्टिकल आइसोलेटर: ≥30dB आइसोलेशन

· एकीकृत थर्मोइलेक्ट्रिक कूलर (टीईसी) और थर्मिस्टर

·अंतर्निहित InGaAs पिन मॉनिटर फोटोडायोड

· कम शोर, कम विरूपण संचालन

· उच्च विश्वसनीयता और लंबे समय तक चलने वाला जीवन

विशिष्ट अनुप्रयोग -1550एनएम नैरो-लाइनविड्थ समाक्षीय पिगटेल्ड डीएफबी लेजर

· स्वायत्त ड्राइविंग और ADAS के लिए FMCW LiDAR सिस्टम

· एक साथ सीमा और वेग माप के लिए सुसंगत LiDAR

· 3डी इमेजिंग और स्वायत्त नेविगेशन के लिए LiDAR सिस्टम

·रोबोटिक्स, एजीवी नेविगेशन और स्वचालन के लिए औद्योगिक LiDAR सिस्टम

·सुसंगत ऑप्टिकल संचार परीक्षण प्रणाली और ऑप्टिकल माप उपकरण

· वितरित फाइबर ऑप्टिक सेंसिंग सिस्टम

·ऑप्टिकल फ्रीक्वेंसी डोमेन रिफ्लेक्टोमेट्री (ओएफडीआर)

· फोटोनिक्स अनुसंधान और प्रयोगशाला सुसंगत पहचान प्रयोग

· LiDAR मॉड्यूल, ऑटोमोटिव सेंसर और औद्योगिक सेंसिंग उपकरण में OEM एकीकरण

उत्पाद विशिष्टताएँ -1550एनएम नैरो-लाइनविड्थ समाक्षीय पिगटेल्ड डीएफबी लेजर

पूर्ण अधिकतम रेटिंग (Tc = 25°C)

पैरामीटर	प्रतीक	रेटिंग	इकाई
एलडी डायरेक्ट फॉरवर्ड करंट	आईएफएल	400	एमए
एलडी रिवर्स वोल्टेज	वीआरएल	2	V
पीडी फॉरवर्ड करंट	आईएफडी	2	एमए
पीडी रिवर्स वोल्टेज	वी.आर.डी	15	V
ऑपरेटिंग केस तापमान	शीर्ष	-40 ~ +85	डिग्री सेल्सियस
भंडारण तापमान	टी.एस.टी	-40 ~ +85	डिग्री सेल्सियस
लीड सोल्डरिंग (तापमान/समय)	-	260 /10	डिग्री सेल्सियस/से
फ़ाइबर बेंड त्रिज्या	-	60	मिमी

ऑप्टिकल-इलेक्ट्रिकल विशेषताएँ (Tc = 25°C)

पैरामीटर	प्रतीक	परीक्षण की स्थिति	न्यूनतम.	प्रकार.	अधिकतम.	इकाई
आउटपुट ऑप्टिकल पावर (एसएमएफ)	पीओ	IOP=ITH+20mA	2	-	-	मेगावाट
दहलीज धारा	आईटीएच	सीडब्ल्यू	-	50	-	एमए
फॉरवर्ड वोल्टेज	वी.एफ	सीडब्ल्यू	-	-	3	V
केंद्र तरंगदैर्घ्य	λC	IOP=ITH+20mA	1547	1550	1553	एनएम
उत्थान/पतन का समय	टीआर/टीएफ	आईओपी=आईटीएच, 20%-80%	-	0.1	0.15	एन एस
वर्तमान की निगरानी करें	मैं हूँ	IOP=ITH+20mA	100	-	1000	μA
डार्क करंट की निगरानी करें	पहचान	वीआरपी=5वी, डीसी	-	-	100	ना
स्पेक्ट्रल लाइनविड्थ (स्व-हेटरोडाइन)	Δv	सीडब्ल्यू, पीओ=पीएफ	-	-	500	kHz
ढलान दक्षता	से	सीडब्ल्यू, आईओपी=आईटीएच+20एमए	0.1	-	-	डब्ल्यू/ए
ट्रैकिंग त्रुटि	ते	सीडब्ल्यू, आईएम=स्थिरांक	-1.5	-	1.5	डीबी
साइड-मोड दमन अनुपात	एसएमएसआर	सीडब्ल्यू, आईओपी=आईटीएच+20एमए	30	35	-	डीबी
ऑप्टिकल अलगाव	आईएसओ	-	30	-	-	डीबी

टीईसी और थर्मिस्टर विशेषताएँ

पैरामीटर	प्रतीक	न्यूनतम.	प्रकार.	अधिकतम.	इकाई
टीईसी अधिकतम शक्ति	क्यू मैक्स	-	-	0.6	W
टीईसी अधिकतम वर्तमान	आइमैक्स	-	-	0.9	A
टीईसी अधिकतम वोल्टेज	वीमैक्स	-	-	1.2	V
टीईसी क्षमता (ΔT)	ΔT	-	40	-	K
थर्मिस्टर प्रतिरोध	आरटीएच	-	9.9	-	kΩ

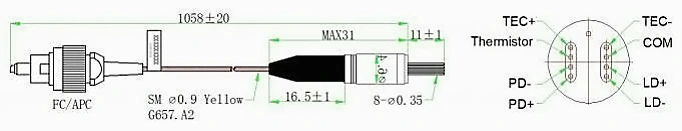

पैकेज और पिन परिभाषा

पैकेज का प्रकार: टीईसी के साथ समाक्षीय भली भांति बंद पैकेज

अंतर्निहित घटक: ऑप्टिकल आइसोलेटर, थर्मोइलेक्ट्रिक कूलर (TEC), थर्मिस्टर, InGaAs पिन मॉनिटर फोटोडायोड

ऑर्डरिंग जानकारी -1550एनएम नैरो-लाइनविड्थ समाक्षीय पिगटेल्ड डीएफबी लेजर

मॉडल नामकरण

बीएलडी - एक्स एक्स एक्स एक्स एक्स - एक्स एक्सएक्स (एक्सएक्स)

उदाहरण: BLD-ND5502H-IFA(TEC)

मैदान	कोड	विवरण
उत्पाद का प्रकार	बीएलडी	बॉक्स लेजर डायोड श्रृंखला
एलडी प्रकार	रा	एनडी = नैरो लाइनविड्थ डीएफबी
वेवलेंथ	55	55 = 1550 एनएम
बिजली उत्पादन	02	02 = 2mW
पिन-आउट	H	एच = टाइप एच पिन कॉन्फ़िगरेशन
आइसोलेटर	I	I = ऑप्टिकल आइसोलेटर के साथ
कनेक्टर प्रकार	एफए/एसए	एफए = एफसी/एपीसी; एसए = एससी/एपीसी
टीईसी	(टीईसी)	अंतर्निर्मित थर्मोइलेक्ट्रिक कूलर

डेटाशीट -1550एनएम नैरो-लाइनविड्थ समाक्षीय पिगटेल्ड डीएफबी लेजर

डेटा शीट

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न: "संकीर्ण लाइनविड्थ" का क्या अर्थ है और यह LiDAR के लिए क्यों महत्वपूर्ण है?

ए: स्पेक्ट्रल लाइनविड्थ लेजर के ऑप्टिकल आवृत्ति स्पेक्ट्रम की चौड़ाई को संदर्भित करता है। यह लेज़र <500 kHz की लाइनविड्थ प्रदान करता है, जिसे सेल्फ-हेटेरोडाइन विधि द्वारा मापा जाता है। एक संकीर्ण लाइनविड्थ के परिणामस्वरूप आम तौर पर लंबी सुसंगत लंबाई होती है, जो FMCW LiDAR जैसी सुसंगत पहचान तकनीकों के लिए महत्वपूर्ण है।

FMCW LiDAR सिस्टम में, प्रसारित और परावर्तित ऑप्टिकल सिग्नल रेंज और वेग माप के लिए उपयोग किए जाने वाले बीट सिग्नल उत्पन्न करने में हस्तक्षेप करते हैं। एक संकीर्ण-लाइनविड्थ लेजर सुसंगतता बनाए रखने, चरण शोर को कम करने और लंबी दूरी और उच्च-रिज़ॉल्यूशन अनुप्रयोगों में माप संवेदनशीलता में सुधार करने में मदद करता है।

प्रश्न: इस समाक्षीय संकीर्ण-लाइनविड्थ लेजर और तितली-पैकेज्ड डीएफबी लेजर के बीच क्या अंतर है?

ए: प्राथमिक अंतर पैकेज फॉर्म फैक्टर है। यह उत्पाद एकीकृत टीईसी, थर्मिस्टर, मॉनिटर फोटोडायोड और ऑप्टिकल आइसोलेटर के साथ एक कॉम्पैक्ट समाक्षीय पैकेज का उपयोग करता है, जो इसे अंतरिक्ष-बाधित LiDAR मॉड्यूल और फाइबर-युग्मित OEM एकीकरण के लिए उपयुक्त बनाता है।

बटरफ्लाई-पैकेज्ड डीएफबी लेजर आमतौर पर प्रयोगशाला प्रणालियों, दूरसंचार उपकरणों और अनुकूलित थर्मल या इलेक्ट्रिकल डिजाइन की आवश्यकता वाले अनुप्रयोगों के लिए अधिक विद्युत इंटरफेस और उच्च लचीलापन प्रदान करते हैं।

उपयुक्त पैकेज आकार, थर्मल प्रबंधन, विद्युत इंटरफ़ेस और एकीकरण विधि सहित सिस्टम आवश्यकताओं पर निर्भर करता है।

प्रश्न: क्या 1550nm तरंगदैर्घ्य ऑटोमोटिव LiDAR के लिए आंखों के लिए सुरक्षित है?

उत्तर: 1550 एनएम तरंग दैर्ध्य क्षेत्र को आमतौर पर 905 एनएम जैसी छोटी तरंग दैर्ध्य की तुलना में LiDAR अनुप्रयोगों के लिए अधिक आंखों के लिए सुरक्षित माना जाता है। लगभग 1550 एनएम पर, आंख की पूर्वकाल संरचनाओं द्वारा अवशोषण काफी हद तक रेटिना एक्सपोज़र को कम कर देता है, जिससे LiDAR सिस्टम को लागू लेजर सुरक्षा मानकों के तहत उच्च स्वीकार्य ऑप्टिकल पावर स्तर प्राप्त करने की अनुमति मिलती है।

अंतिम नेत्र-सुरक्षा वर्गीकरण संपूर्ण सिस्टम डिज़ाइन पर निर्भर करता है, जिसमें आउटपुट पावर, बीम डाइवर्जेंस, मॉड्यूलेशन प्रारूप, एक्सपोज़र अवधि और आईईसी 60825 जैसे मानकों का अनुपालन शामिल है।
