1. 1310nm का परिचय DFB 100KHz BTF नैरो लाइनविड्थ लेजर
2. तकनीकी विशिष्टताएँ
3. उत्पाद विशेषताएँ
4. विशिष्ट अनुप्रयोग
5. उत्पाद विवरण
6. आदेश देने की जानकारी
7. डेटाशीट
8. कोटेशन और भुगतान की शर्तें
9. नेतृत्व समय
10. ऑपरेशन नोट्स
11. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

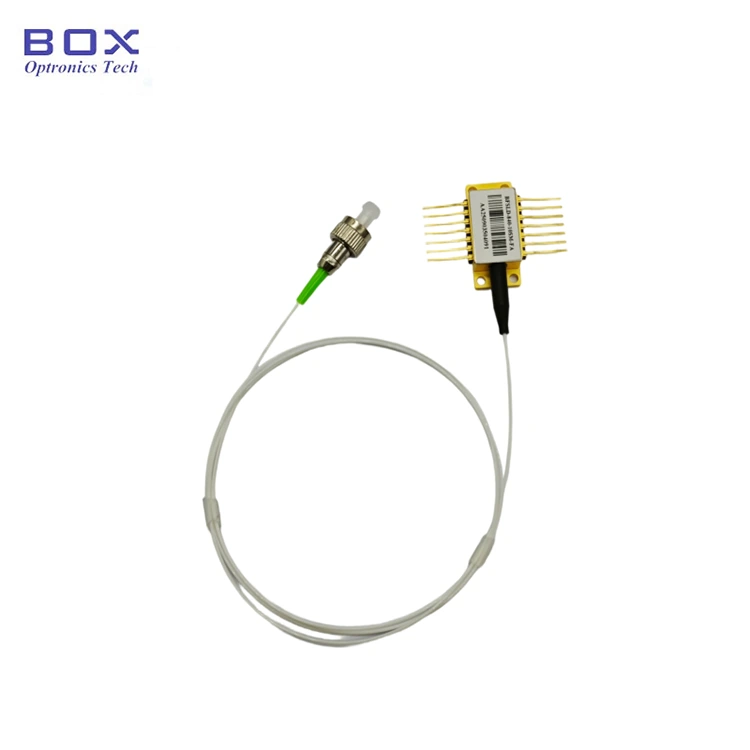

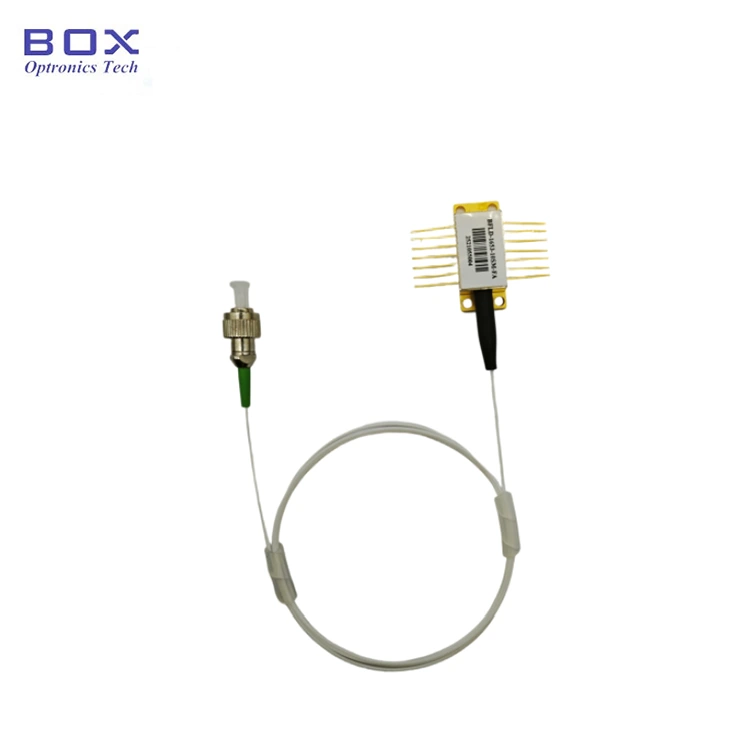

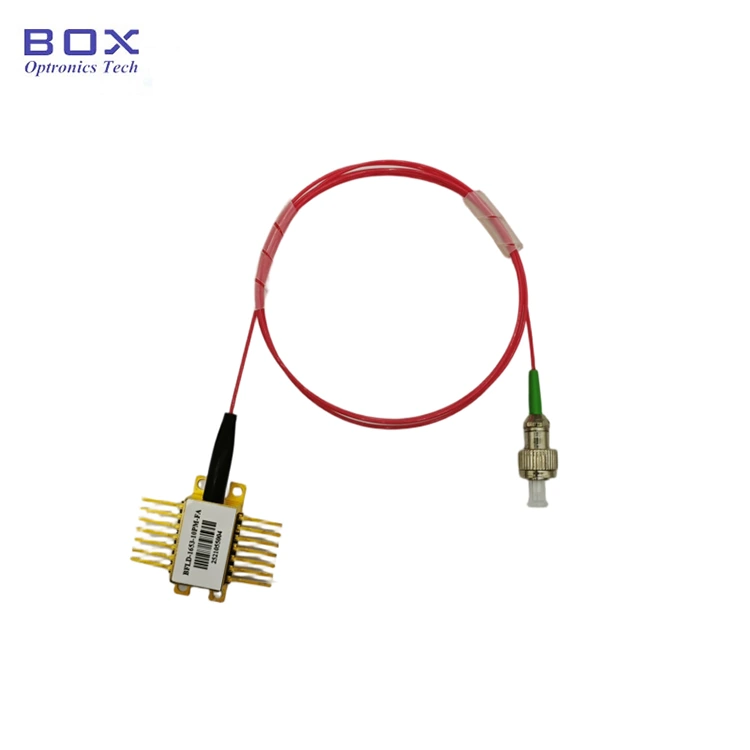

1310nm DFB 100KHz BTF नैरो लाइनविथ लेजर एक है लिडार, पवन रडार, ऑप्टिकल में अनुप्रयोगों के लिए डिज़ाइन किया गया उच्च-प्रदर्शन लेजर फाइबर सेंसिंग, और सुसंगत संचार। इसमें आउटपुट पावर तक की सुविधा है 100mW, 100kHz से कम की 3DB बैंडविड्थ, और कम थ्रेशोल्ड करंट। एसएम/पीएम फाइबर, विस्तृत ऑपरेटिंग तापमान और उच्च विश्वसनीयता के साथ वैकल्पिक। कृपया ईएसडी सुरक्षा के तहत उपयोग करें और ड्राइव करंट और तापमान को नियंत्रित करें सख्ती से, और अत्यधिक क्षति से बचें।
|
पैरामीटर |
प्रतीक |
स्थिति |
न्यूनतम. |
प्रकार. |
अधिकतम. |
इकाई |
|
केंद्र तरंगदैर्घ्य |
λसी |
टीएल=15~35℃ सीडब्ल्यू |
1305 |
1310 |
1315 |
एनएम |
|
ऑप्टिकल आउटपुट पावर |
पीओ |
- |
100 |
- |
- |
मेगावाट |
|
दहलीज धारा |
आईटीएच |
टीएल=25℃ |
- |
- |
40 |
एमए |
|
ऑपरेटिंग वोल्टेज |
वीओपी |
PO = 10mW (CW) |
- |
- |
2.5 |
V |
|
परिचालन धारा |
आईओपी |
PO = 10mW (CW) |
- |
700 |
800 |
एमए |
|
वर्णक्रमीय लाइनविड्थ |
एलडब्ल्यू |
एफडब्ल्यूएचएम |
- |
- |
100 |
KHz |
|
एमपीडी जवाबदेही |
इमोन/पॉप |
- |
1 |
- |
30 |
μA/mW |
|
साइड-मोड दमन अनुपात |
एसएमएसआर |
सीडब्ल्यू |
40 |
- |
- |
डीबी |
|
ऑप्टिकल अलगाव |
- |
-10 <टीसी <+70℃ |
40 |
- |
- |
डीबी |
|
टीईसी सेट तापमान |
टी |
- |
15 |
- |
35 |
℃ |
|
थर्मिस्टर करंट |
आईटीसी |
- |
- |
- |
0.5 |
एमए |
|
थर्मिस्टर प्रतिरोध |
आरटीएच |
टीएल = 25℃ |
9.5 |
10 |
10.5 |
KΩ |
|
टीईसी वर्तमान |
आईटीईसी |
टीएल = 25℃, टीसी = 70℃ |
- |
- |
1.5 |
A |
|
टीईसी वोल्टेज |
वीटीईसी |
टीएल = 25℃, टीसी = 70℃ |
- |
- |
3.5 |
V |
|
टीईसी क्षमता |
ΔT |
टीसी = 70℃ |
- |
- |
50 |
℃ |
|
तरंग दैर्ध्य बहाव (ईओएल) |
△λ |
25 वर्ष से अधिक समय तक परीक्षण किया गया जीवनकाल |
- |
- |
±0.1 |
एनएम |
|
तरंग दैर्ध्य तापमान गुणांक |
Δλ/ΔT |
टीईसी तापमान 15℃ पर 35℃ |
- |
0.1 |
- |
एनएम/℃ |
|
तरंग दैर्ध्य धारा मॉड्यूलेशन गुणांक |
आईटीआर |
200-800mA |
0.2 |
- |
0.4 |
गीगाहर्ट्ज़/एमए |
● एसएमएफ-28ई या PM1310 बेनी;
● आउटपुट पावर>100mW
● संकीर्ण लाइनविड्थ <100KHz;
● 14-पिन टीईसी, ऑप्टिकल आइसोलेटर के साथ बीटीएफ पैकेज, और मॉनिटर पीडी.
● लिडार;
● पवन राडार;
● ऑप्टिकल फाइबर सेंसिंग;
● सुसंगत संचार.

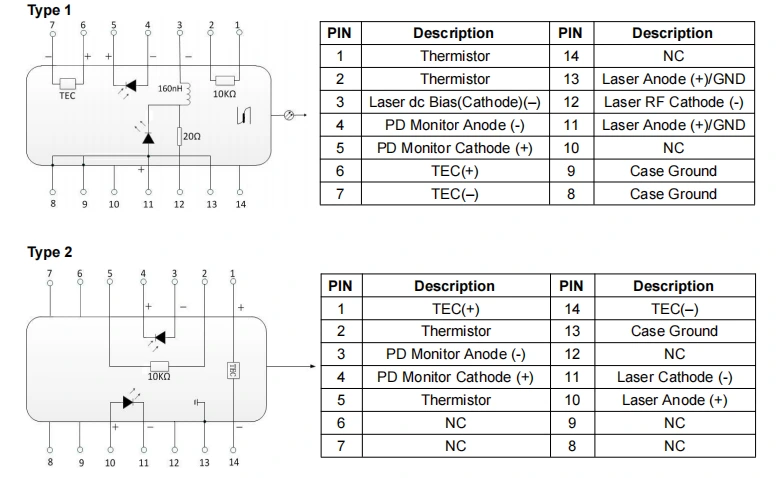

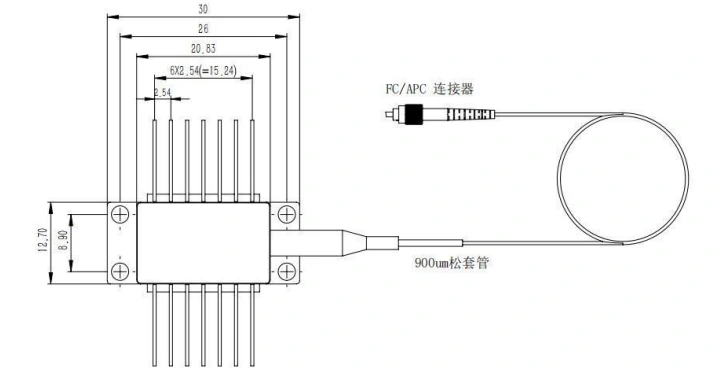

● पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट: मिमी) - 1310 एनएम डीएफबी 100 किलोहर्ट्ज़ बीटीएफ नैरो लाइनविथ लेजर
● अक्सर पूछे जाने वाले प्रश्न
(1) क्या धारा को समायोजित करके तरंग दैर्ध्य को बदलना संभव है? रेंज क्या है?
--हाँ। वर्तमान तरंग दैर्ध्य गुणांक 0.01 एनएम/एमए है, और तापमान तरंग दैर्ध्य गुणांक 0.1 एनएम/℃ है। डब्लूएल समायोज्य रेंज लगभग ~केंद्र डब्लूएल+/- 1 एनएम है
(2) लाइन की चौड़ाई क्या है? क्या आप सामान्य लाइन चौड़ाई एलडी प्रदान करते हैं?
--3dB लाइन की चौड़ाई 100kHz से कम है। मेगाहर्ट्ज-स्तर एलडी उपलब्ध है।
(3) विद्युत विनियमन सीमा क्या है?
--10~100%
(4) क्या आप एक सुरक्षात्मक फाइबर ट्यूब और फाइबर कनेक्टर प्रदान करते हैं?
--हाँ। 900um ढीली ट्यूब और FC/APC, SC/APC, या अन्य कनेक्टर हैं वैकल्पिक.
|
नाम |
वेवलेंथ |
रेखा की चौडाई |
बिजली उत्पादन |
फाइबर प्रकार |
योजक |
पिन-आउट |
|
बीएनएलडी |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
संकीर्ण लाइनविड्थ एलडी |
1310 :1310 एनएम |
1:100kHz |
1H:100mW |
एसएम:एसएमएफ28ई पीएम :PM1310
|
एफए: एफसी/एपीसी अन्य |
शून्य: प्रकार 1 2: प्रकार 2 |
उदाहरण के लिए: बीएनएलडी-1310-11एचपीएम-एफए
(ऑर्डर जानकारी: 1310 एनएम डीएफबी 100 किलोहर्ट्ज़ बीटीएफ नैरो लाइन चौड़ाई लेजर, 100 मेगावाट आउटपुट पावर, पीएम फाइबर, एफसी/एपीसी कनेक्टर, टाइप1 पिन-आउट के साथ)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी उपकरण को उसके सॉकेट में डालते या हटाते समय, उस पर दबाव न डालें या डिवाइस हाउसिंग के पीछे स्थित स्लीव को खींचें। उपकरणों के लिए कनेक्टर्स से सुसज्जित, सुनिश्चित करें कि डिवाइस और फाइबर कनेक्टर दोनों स्थापना या हटाने के दौरान एक साथ उठा लिया जाता है।
● यदि पिनों को सोल्डरिंग की आवश्यकता है, तो सोल्डरिंग तापमान नहीं होना चाहिए 260°C से अधिक, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए। विशेष निम्नलिखित पर ध्यान देना चाहिए: सोल्डरिंग प्रक्रिया के दौरान, उपकरण निष्क्रिय अवस्था में होना चाहिए, और टांका लगाने वाला लोहा ठीक से होना चाहिए जमींदोज।
● पावर-अप प्रक्रिया के दौरान, कभी भी सीधे उच्च धारा लागू न करें इससे चिप को नुकसान पहुंचने का खतरा है। इसके बजाय, डिवाइस को मौजूदा स्तर पर चालू करें चिप की दहलीज के करीब, और फिर धीरे-धीरे करंट को छोटे में बढ़ाएं वांछित स्तर तक पहुंचने तक वृद्धि।
● सभी घटकों को बिजली देने से पहले, पहले कूलर को सक्रिय करें, और फिर चिप को ओवरहीटिंग से बचाने के लिए वृद्धिशील पावर-अप चरणों के साथ आगे बढ़ें अधिभार.
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
