बिल्ट-इन ड्राइव सर्किट के साथ 980 एनएम पंप डायोड लेजर मॉड्यूल

विषयसूची

1. का परिचय बिल्ट-इन ड्राइव सर्किट के साथ 980 एनएम पंप डायोड लेजर मॉड्यूल

2. तकनीकी विशेष विवरण

3. उत्पाद सुविधाएँ

4. विशिष्ट अनुप्रयोग

5. मानक सहायक उपकरण

6. सुरक्षित संचालन गाइड

7. आदेश देने की जानकारी

8. डेटाशीट और टेस्टशीट

9. कोटेशन की शर्तें और भुगतान

10. नेतृत्व समय

11. ऑपरेशन नोट्स और रख-रखाव

12. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

उत्पाद परिचय

बिल्ट-इन ड्राइव के साथ 980 एनएम पंप डायोड लेजर मॉड्यूल सर्किट विशेष रूप से ऑप्टिकल संचार, फाइबर प्रवर्धन के लिए डिज़ाइन किया गया है। और नॉनलीनियर ऑप्टिक्स अनुसंधान। यह एक लेज़र चिप, ड्राइव सर्किट को एकीकृत करता है, तापमान नियंत्रण सुरक्षा इकाई, और फाइबर आउटपुट संरचना एक में, नहीं के साथ बाहरी ड्राइव की आवश्यकता है, प्लग-एंड-प्ले। 200mW/ 400mW/ 600mW उपलब्ध हैं। एस.एम फाइबर और पीएम फाइबर वैकल्पिक हैं। 1 साल की वारंटी. लेज़र स्रोत का उपयोग करते समय लंबे समय तक मॉड्यूल, गर्मी लंपटता पर विचार करना सुनिश्चित करें। रखें हीट सिंक पर मॉड्यूल।

उत्पाद विशेष विवरण

उत्पाद की विशेषताएँ

● अंतर्निर्मित एकीकृत ड्राइव सर्किट, कोई बाहरी नहीं ड्राइवर बोर्ड की आवश्यकता है.

● कॉम्पैक्ट और छोटा आकार, एकीकरण के लिए उपयुक्त और आसान स्थापना.

● शक्ति और वर्णक्रमीय स्थिरता।

● संचार इंटरफ़ेस संगत है.

उत्पाद अनुप्रयोग

● फाइबर एम्पलीफायरों (ईडीएफए) के लिए पंप स्रोत।

● लेजर सेंसिंग उपकरण.

● ऑप्टिकल फाइबर संचार ट्रांसमिशन सिस्टम.

● जैविक पहचान.

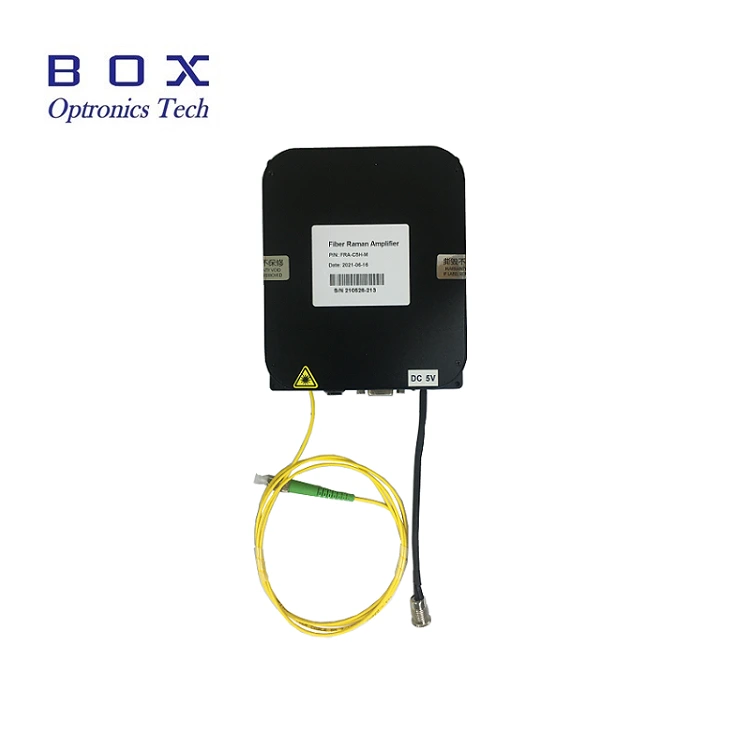

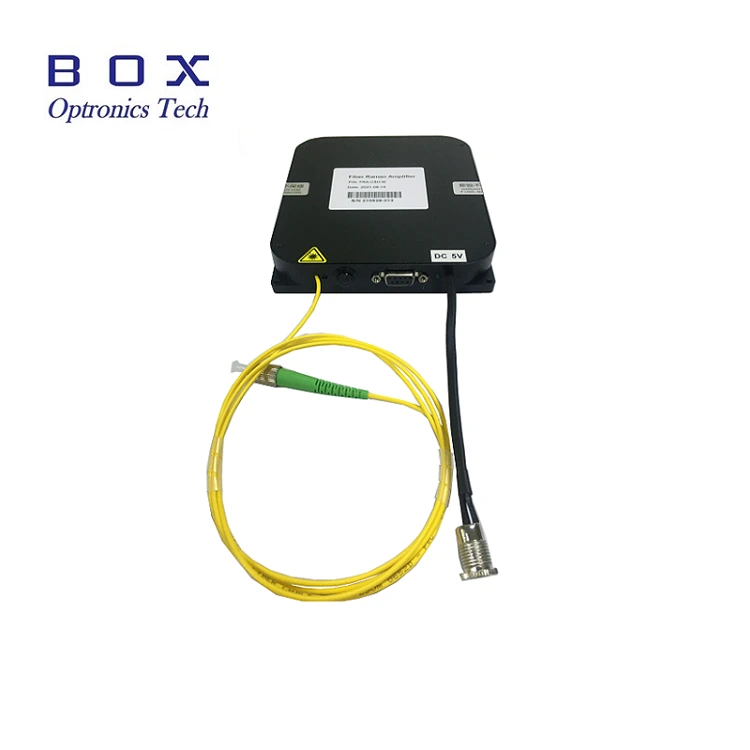

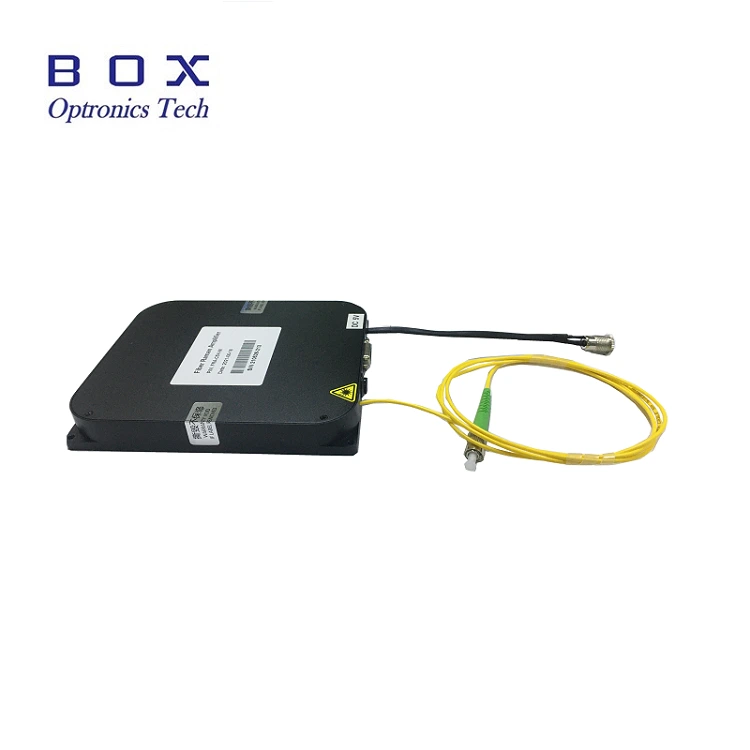

उत्पाद विवरण

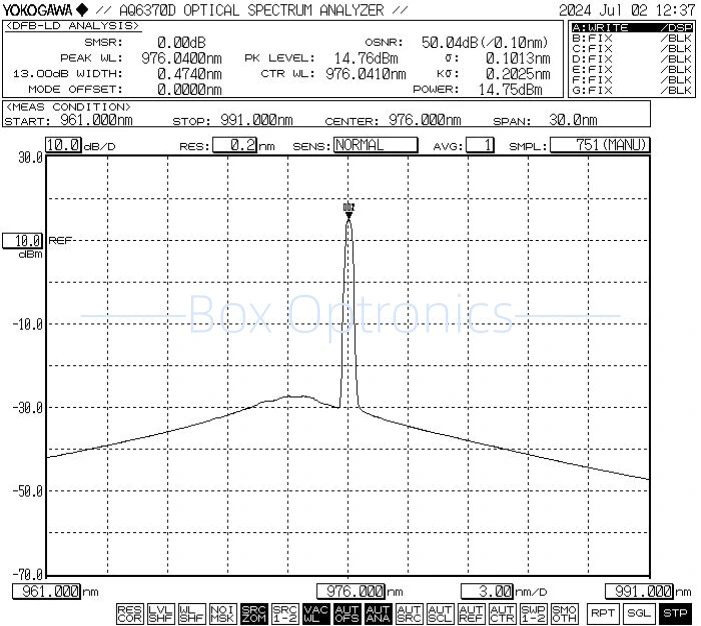

● विशिष्ट स्पेक्ट्रम: 976nm

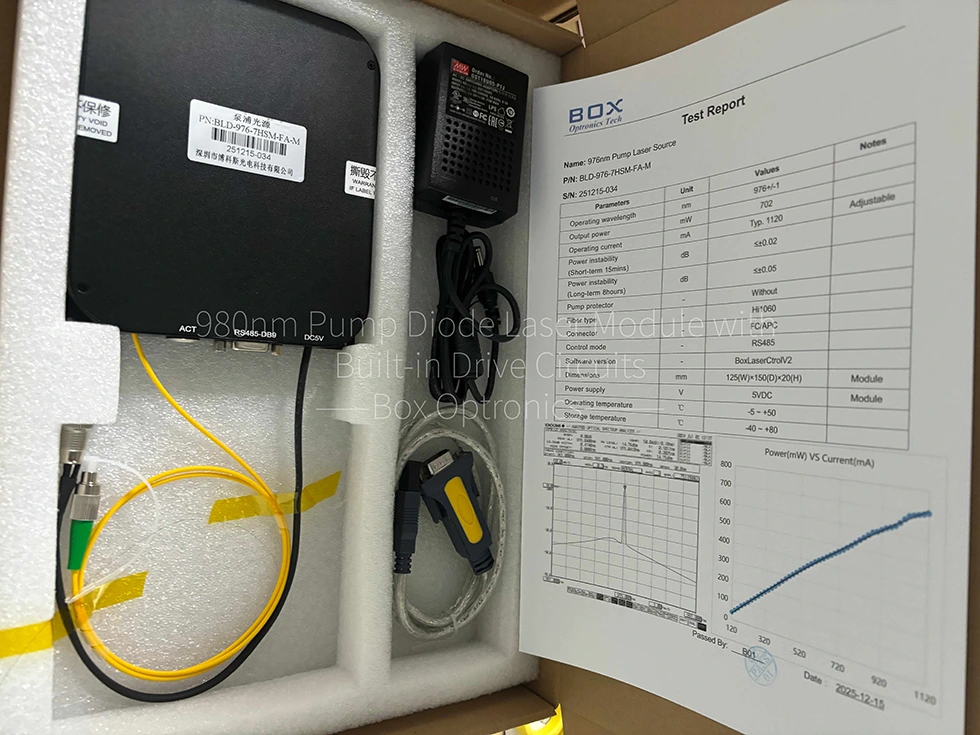

● मानक सहायक उपकरण

ऑपरेशन चरण

चरण 1. अनपैकिंग: असेंबली से पहले जांच लें क्या पंप लेजर स्रोत मॉड्यूल, यूएसबी सहित सभी सहायक उपकरण पूर्ण हैं डेटा केबल, पावर एडॉप्टर, परीक्षण रिपोर्ट, आदि।

चरण 2. बिजली की आपूर्ति: एक डीसी से जुड़ा हुआ स्विचिंग बिजली आपूर्ति या एक विनियमित बिजली आपूर्ति जो उनकी शक्ति को पूरा करती है आपूर्ति आवश्यकताएँ. केवल मूल मिलान वाले पावर एडाप्टर (DC5V या) का उपयोग करें DC12V). अनुचित पावर एडॉप्टर प्रकाश स्रोत को नुकसान पहुंचा सकते हैं। (पावर एडॉप्टर स्थानीय वोल्टेज मानकों के अनुसार आपूर्ति की गई।)

चरण 3. आउटपुट फाइबर कनेक्ट करना: खोलें फ़ाइबर कनेक्टर या फ़्लैंज पर डस्ट कैप लगाएं, फ़ाइबर के अंतिम भाग की जांच करें, और फ़ाइबर को कनेक्ट करें या फ़ाइबर को परीक्षण किए जाने वाले उपकरण या बिजली मीटर से जोड़ें यह पुष्टि करने के बाद कि कोई प्रदूषण और क्षति नहीं है।

Setp4.होस्ट कंप्यूटर से कनेक्ट करें: उपयोग करें 980nm पंप डायोड लेजर मॉड्यूल को कनेक्ट करने के लिए USB-RS485 DB9 डेटा केबल अंतर्निर्मित ड्राइव सर्किट और कंप्यूटर; कंप्यूटर को पहले इंस्टॉल करना होगा USB-RS485 सीरियल पोर्ट डेटा केबल की पहचान करने के लिए समर्पित सीरियल पोर्ट ड्राइवर, अन्यथा होस्ट कंप्यूटर सॉफ़्टवेयर और प्रकाश स्रोत मॉड्यूल नहीं हो सकते सही ढंग से जुड़ा और संचारित। कृपया ड्राइवर के लिए बॉक्स ऑप्ट्रोनिक्स से पूछें।

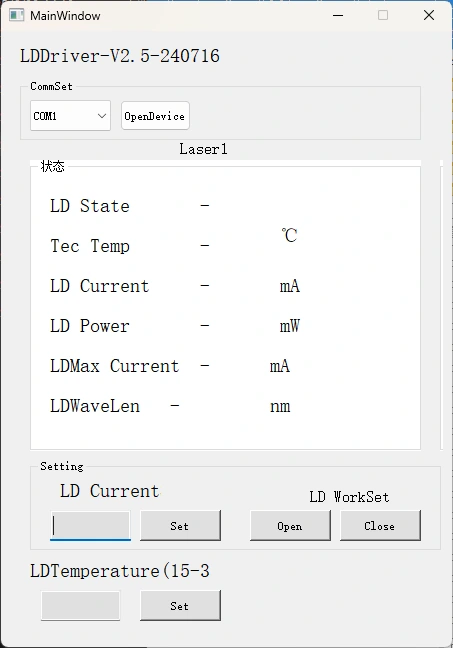

चरण 5. नियंत्रण सॉफ्टवेयर: बॉक्स ऑप्ट्रोनिक्स सीरियल कमांड या पीसी सॉफ्टवेयर प्रदान करता है 980nm पंप डायोड लेजर मॉड्यूल के LD करंट और LD तापमान को नियंत्रित करें बिल्ट-इन ड्राइव सर्किट के साथ। सही पोर्ट चुनें, करंट सेट करें और तापमान, फिर खुले बटन पर क्लिक करें। (क्षति को रोकने के लिए, ड्राइव को तेज़ करें आरंभिक ऑपरेशन में करंट धीरे-धीरे। तुरंत पूरा करंट न लगाएं।)

चरण 6. उपयोग के बाद, बंद करें बटन पर क्लिक करें, बिजली की आपूर्ति बंद करें और डिस्कनेक्ट करें फाइबर कनेक्शन.

आदेश की जानकारी

उदाहरण के लिए: BLD-976-6HSM-FA-MP1

(ऑर्डर जानकारी: 980 एनएम पंप डायोड लेजर मॉड्यूल बिल्ट-इन के साथ ड्राइव सर्किट, 976nm, 600mW आउटपुट पावर, SM Hi1060 फाइबर, FC/APC के साथ कनेक्टर, 1064 एनएम परावर्तित प्रकाश के विरुद्ध सुरक्षा, मॉड्यूल पैकेज)।

*पंप रक्षक से सुसज्जित, आउटपुट पावर क्षीणन 10-15% है।

अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com

डेटाशीट और टेस्टशीट

डेटा शीट

टेस्टशीट

उद्धरण की शर्तें और भुगतान

● उद्धरण की शर्तें

(1) EXW:

यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।

(2) डीएपी:

यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.

● भुगतान की शर्तें

पेपैल और टी/टी उपलब्ध हैं।

समय सीमा

उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)

अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।

ऑपरेशन नोट्स और रख-रखाव

● विस्तारित अवधि के लिए प्रकाश स्रोत मॉड्यूल का उपयोग करते समय, सुनिश्चित करें मॉड्यूल को ताप पर स्थापित करके ताप अपव्यय और वेंटिलेशन पर विचार करें सिंक.

● शुरू करते समय, पहले सुनिश्चित करें कि पावर स्विच और दोनों कुंजी स्विच "ऑफ" स्थिति में हैं, फिर बिजली की आपूर्ति कनेक्ट करें। शट डाउन करते समय, पहले कुंजी स्विच बंद करें; संकेतक तक प्रतीक्षा करें बिजली आपूर्ति बंद करने से पहले ही लाइट बुझ गई। सीधे तौर पर कभी नहीं जब उपकरण चालू हो तो बिजली काट दें।

● रोकथाम के लिए फाइबर कनेक्टर्स को बार-बार प्लग/अनप्लग करने से बचें धूल का जमाव और अंत-चेहरे की क्षति।

● फ़ाइबर कनेक्टर को लिंट-फ़्री वाइप से साफ़ करें और एक से निरीक्षण करें कनेक्शन से पहले फाइबर एंड-फेस डिटेक्टर। हमेशा फाइबर को कनेक्ट/डिस्कनेक्ट करें अंत-चेहरे की जलन से बचने की शक्ति के बिना। अप्रयुक्त कनेक्टर्स को डस्ट कैप से ढकें।

● उपकरण को सूखे, नमी रहित वातावरण में रखें।

गुणवत्ता आश्वासन और बिक्री के बाद सेवा

● वारंटी अवधि:

1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।

● मुफ़्त वारंटी से बहिष्करण:

निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:

(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.

(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।

(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।

(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।

(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।

(6) परिवहन के दौरान क्षति या हानि।

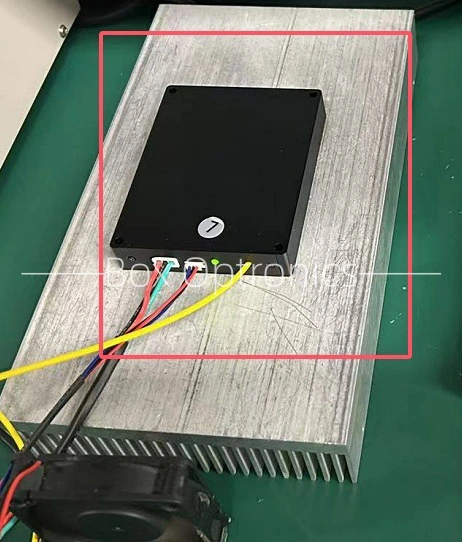

*गर्मी का अपव्यय दीर्घकालिक उपयोग के लिए
