1. का परिचय टच स्क्रीन के साथ 974 एनएम 976 एनएम पंप लेजर स्रोत बेंचटॉप पैकेज
2. तकनीकी विशिष्टताएँ
3. उत्पाद सुविधाएँ
4. विशिष्ट अनुप्रयोग
5. मानक सहायक उपकरण
6. सुरक्षित संचालन गाइड
7. आदेश देने की जानकारी
8. डेटाशीट और टेस्टशीट
9. कोटेशन की शर्तें और भुगतान
10. नेतृत्व समय
11. ऑपरेशन नोट्स और रख-रखाव
12. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

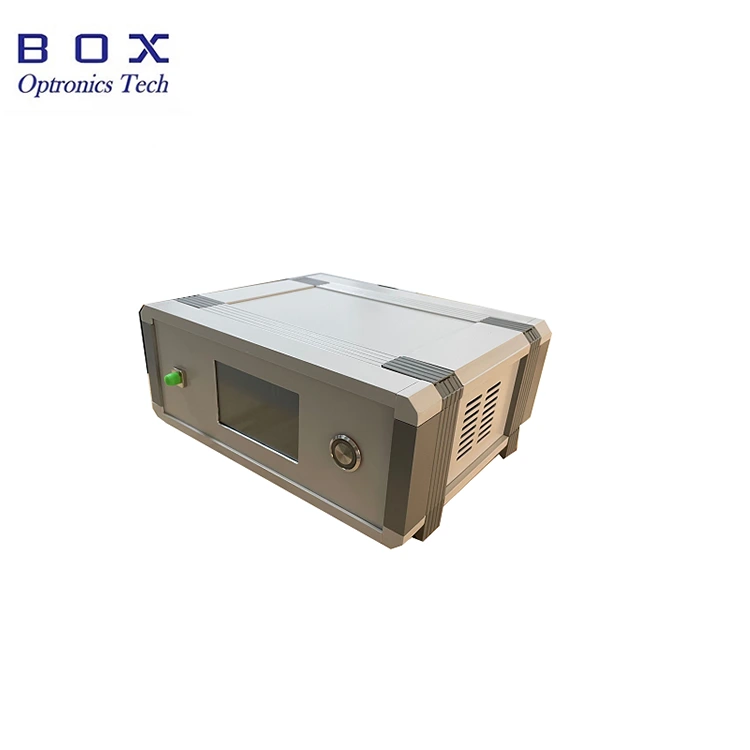

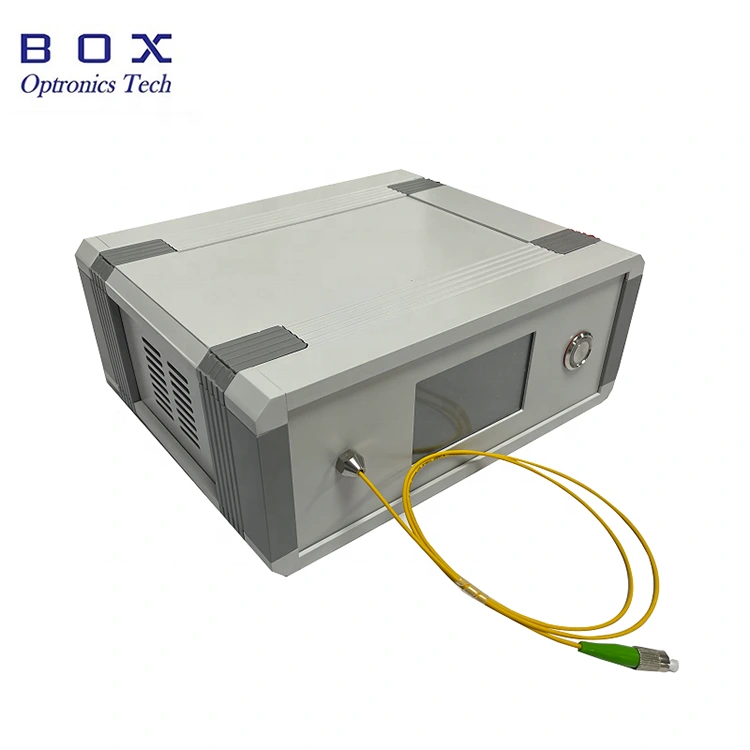

बॉक्स ऑप्ट्रोनिक्स' 974nm 976nm पंप लेजर सोर्स बेंचटॉप टच स्क्रीन वाला पैकेज एक उन्नत सेमीकंडक्टर लेजर चिप और एक को अपनाता है उच्च शक्ति, उच्च स्थिरता और कम शक्ति का एहसास करने के लिए विशेष एकीकृत सर्किट उपभोग. लेजर स्रोत, 200mW/ 400mW/ 600mW की आउटपुट पावर के साथ वैकल्पिक, एकल-मोड फाइबर या ध्रुवीकरण-रखरखाव के माध्यम से आउटपुट है फाइबर युग्मन. के परीक्षण और प्रयोग में इसका व्यापक रूप से उपयोग किया जा सकता है ऑप्टिकल संचार, फाइबर लेजर, फाइबर सेंसिंग, और अन्य क्षेत्र। विधि उपयोग सरल, स्थिर और विश्वसनीय है।
|
पैरामीटर |
इकाई |
मान |
टिप्पणियाँ |
|
ऑपरेटिंग तरंग दैर्ध्य |
एनएम |
974±1, 976±1 |
|
|
बिजली उत्पादन |
मेगावाट |
200-700 |
|
|
शक्ति अस्थिरता (अल्पकालिक 15 मिनट) |
डीबी |
≤±0.02 |
|
|
शक्ति अस्थिरता (दीर्घकालिक 8 घंटे) |
डीबी |
≤±0.05 |
|
|
योजक |
- |
एफसी/एपीसी |
|
|
फाइबर प्रकार |
- |
Hi1060/PM980 |
|
|
DIMENSIONS |
मिमी |
195(डब्ल्यू)×220(डी)×120(एच) |
बेंचटॉप |
|
DIMENSIONS |
मिमी |
150(डब्ल्यू)×125(डी)×20(एच) |
मॉड्यूल |
|
बिजली की आपूर्ति |
V |
एसी 110~240V, <20W |
बेंचटॉप |
|
बिजली की आपूर्ति |
V |
डीसी 5वी/4ए, <15डब्ल्यू |
मॉड्यूल |
|
शक्ति का अपव्यय |
W |
≤ 60 |
|
|
परिचालन तापमान |
℃ |
-5 ~ +55 |
|
|
भंडारण तापमान |
℃ |
-40 ~ +85 |
|
● एलसीडी स्थिति प्रदर्शन.
● शक्ति और वर्णक्रमीय स्थिरता;
● अंतर्निर्मित चालक; पावर-अप पर प्रकाश उत्सर्जित करता है।
● अरेखीय प्रकाशिकी अनुसंधान;
● ईडीएफए एर्बियम-डोप्ड फाइबर एम्पलीफायर;
● फाइबर लेजर पम्पिंग।

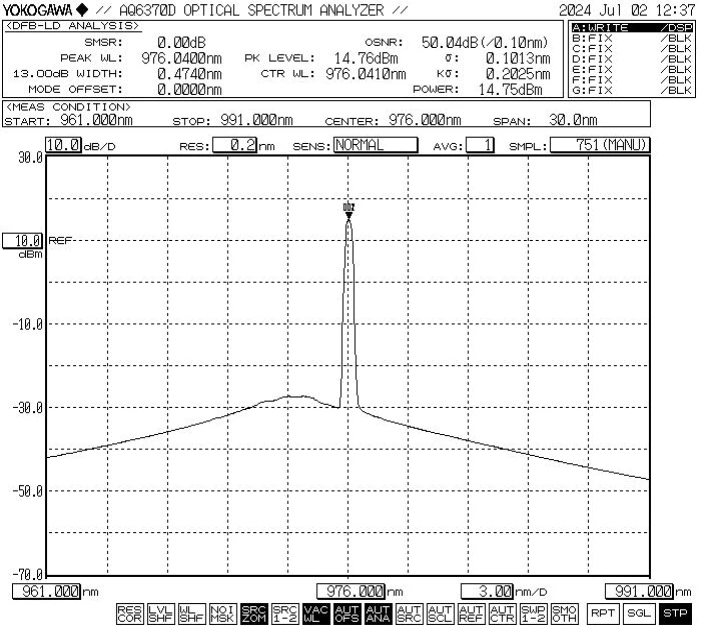

● विशिष्ट स्पेक्ट्रम: 976nm, WL सहनशीलता +/-1nm।
● मानक सहायक उपकरण
|
|
सामान |
मात्रा |
|
1 |
पंप लेजर स्रोत (बेंचटॉप होस्ट) |
1 |
|
2 |
पावर कॉर्ड |
1 |
|
3 |
सीरियल पोर्ट केबल |
1 |
|
4 |
उत्पाद परीक्षण रिपोर्ट |
1 |
चरण1.खोलना और संयोजन करना:
कृपया असेंबली से पहले जांच लें कि सहायक उपकरण पूरे हैं या नहीं।
चरण2.बिजली आपूर्ति कनेक्ट करें:

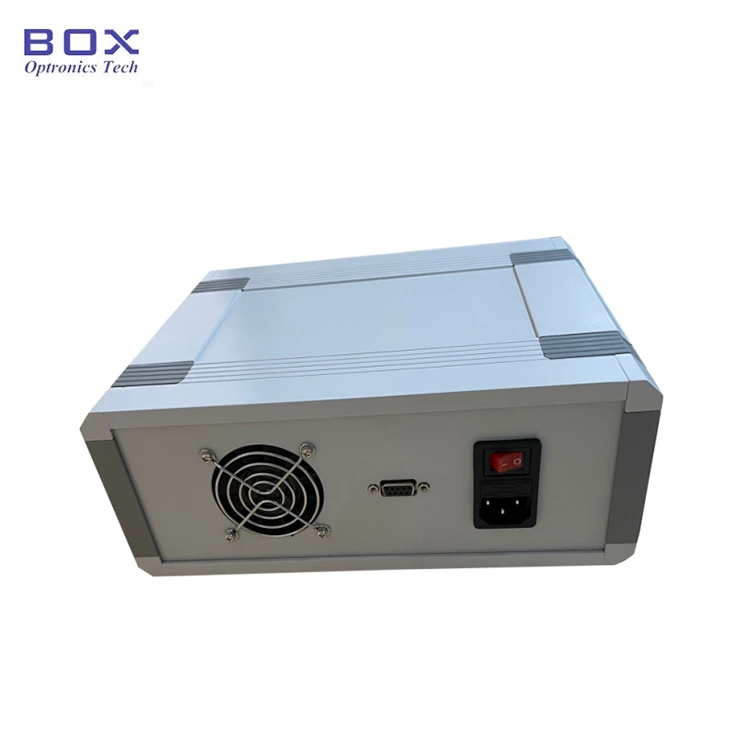

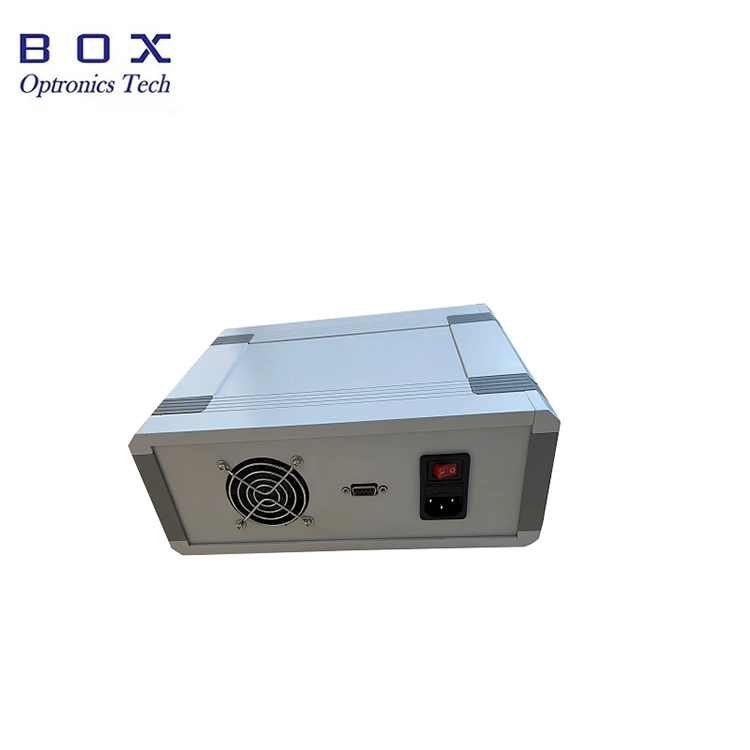

चेसिस के पावर कॉर्ड सॉकेट में पावर कॉर्ड डालें बैकप्लेन और बिजली की आपूर्ति कनेक्ट करें।
चरण 3. आउटपुट फाइबर कनेक्ट करना: खोलें फ़ाइबर कनेक्टर या फ़्लैंज पर डस्ट कैप लगाएं, फ़ाइबर के अंतिम भाग की जांच करें, और फ़ाइबर को कनेक्ट करें या फ़ाइबर को परीक्षण किए जाने वाले उपकरण या बिजली मीटर से जोड़ें यह पुष्टि करने के बाद कि कोई प्रदूषण और क्षति नहीं है।
Setp4.प्रकाश स्रोत चालू करें:

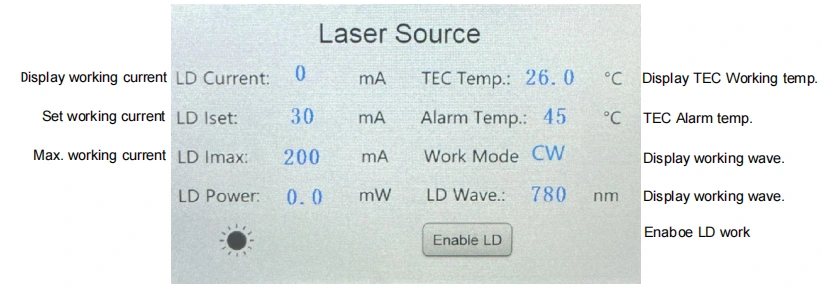

पीछे की ओर पावर स्विच चालू करें। ध्यान दें: इस समय, कार्यशील धारा और शक्ति मान अंतिम के दौरान निर्धारित पैरामीटर हैं शटडाउन. यदि आपको उन्हें समायोजित करने की आवश्यकता है, तो आप उन्हें छू सकते हैं और इसके माध्यम से संशोधित कर सकते हैं एलसीडी स्क्रीन. उपयुक्त कार्यशील धारा सेट करने के बाद, लेजर को सक्रिय करें "एलडी सक्षम करें" स्विच के माध्यम से आउटपुट।
Step5.Shutdown
उपयोग के बाद, फ्रंट पैनल को बंद कर दें एलडी" लेजर आउटपुट को बंद करने और पावर स्विच को बंद करने के लिए, डिस्कनेक्ट करें बिजली का तार.
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
योजक |
आयाम |
पंप रक्षक |
|
बीएलडी |
-XXX |
-XX |
XX |
-XX |
-एक्स |
X |
|
पम्प लेजर स्रोत |
974: 974एनएम 976: 976एनएम |
2H: 200mW 4H: 400mW 6H: 600mW अन्य |
एसएम: नमस्ते1060 पीएम: पीएम980 |
एफए:एफसी/एपीसी एसए:एससी/एपीसी अन्य |
एम: मॉड्यूल बी:बेंचटॉप |
शून्य: बिना पी1:सुरक्षात्मक 1064nm के विरुद्ध पी5:सुरक्षात्मक 1550nm के विरुद्ध |
उदाहरण के लिए: BLD-976-6HSM-FA-BP1
(आदेश जानकारी: 976एनएम पंप लेजर स्रोत बेंचटॉप पैकेज के साथ टच स्क्रीन, 600mW आउटपुट पावर, SM Hi1060 फाइबर, FC/APC कनेक्टर के साथ, 1064 एनएम परावर्तित प्रकाश से सुरक्षा, बेंचटॉप पैकेज)।
*पंप रक्षक से सुसज्जित, आउटपुट पावर क्षीणन 10-15% है।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि कुछ हैं स्टॉक में, इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● प्रारंभ करते समय, पहले पुष्टि करें कि पावर स्विच और बटन स्विच हैं बंद हैं, और फिर बिजली की आपूर्ति कनेक्ट करें। बंद करते समय पहले पुष्टि करें एलडी ऑफ स्विच को अक्षम करें, फिर बटन स्विच को बंद करें, और फिर डिस्कनेक्ट करें बिजली की आपूर्ति. उपकरण चालू होने पर सीधे बिजली की आपूर्ति न काटें काम कर रहा है.
● ऑप्टिकल फाइबर कनेक्टर को कनेक्ट करने से पहले इसे पोंछ लें धूल रहित दर्पण कागज, और ऑप्टिकल फाइबर अंत के साथ सहयोग करना सुनिश्चित करें निरीक्षण करने के लिए फेस डिटेक्टर। सफाई की पुष्टि करने के बाद, इसे के माध्यम से कनेक्ट करें निकला हुआ किनारा; जब ऑप्टिकल फ़ाइबर कनेक्टर का अंतिम भाग जल सकता है लेजर जुड़ा हुआ है. फ़्लैंज को कनेक्ट करते समय, यह सुनिश्चित किया जाना चाहिए कि वहाँ कोई लाइट ऑपरेशन नहीं है. जब उपयोग में न हो तो कृपया डस्ट कैप को ढक दें ऑप्टिकल फाइबर कनेक्टर.
● ऑप्टिकल फाइबर कनेक्टर के अंतिम चेहरे को जलने से बचाने के लिए धूल, सामने वाले ऑप्टिकल फाइबर कनेक्टर को बार-बार प्लग और अनप्लग न करें पैनल.
● कृपया नमी प्रतिरोध पर ध्यान दें और इसे सूखे में रखें जगह.
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) उत्पाद प्राकृतिक कारकों के कारण क्षतिग्रस्त या क्षतिग्रस्त है पर्यावरणीय प्रभाव (बिजली का झटका, धूल);
(2) उपयोगकर्ता के गैर-मानक संचालन के कारण उत्पाद क्षतिग्रस्त हो गया है;
(3) उत्पाद में स्पष्ट मानव निर्मित क्षति है;
(4) उत्पाद को बिना अलग किए, संशोधित या मरम्मत किया गया है कंपनी का प्राधिकरण;
(5) प्रकाश स्रोत आवास का वारंटी लेबल स्टिकर है बदला हुआ या अधूरा;
(6) परिवहन के दौरान उत्पाद क्षतिग्रस्त हो गया है या खो गया है।
