1. का परिचय 1457एनएम रमन पंप लेजर स्रोत
2. तकनीकी विशेष विवरण
3. उत्पाद सुविधाएँ
4. विशिष्ट अनुप्रयोग
5. मानक सहायक उपकरण
6. सुरक्षित संचालन गाइड
7. आदेश देने की जानकारी

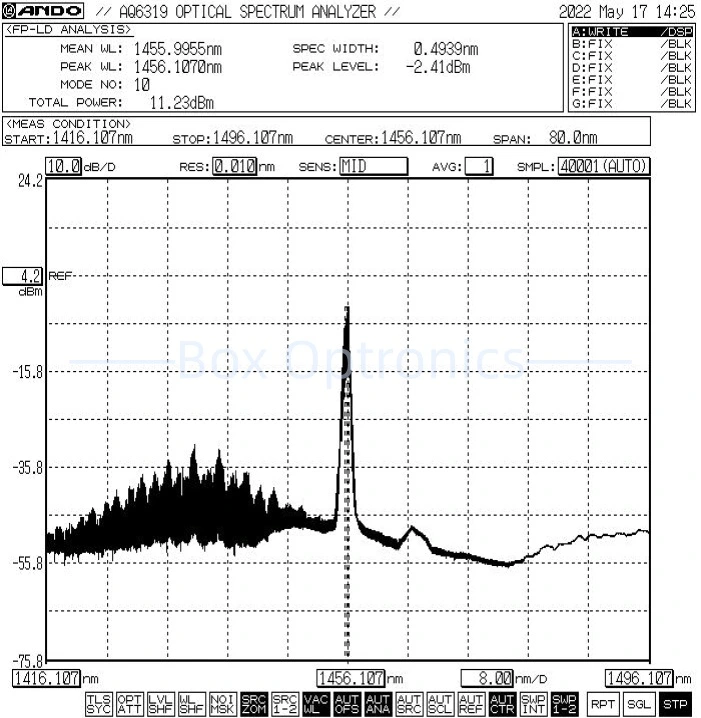

8. डेटाशीट और टेस्टशीट
9. कोटेशन की शर्तें और भुगतान
10. नेतृत्व समय
11. ऑपरेशन नोट्स और रख-रखाव
12. गुणवत्ता आश्वासन और बिक्री के बाद सेवा

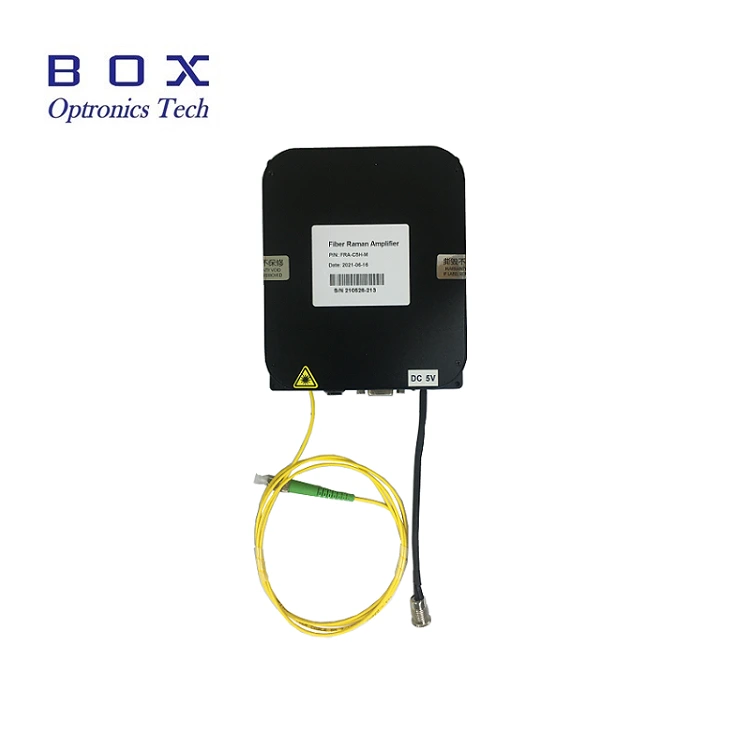

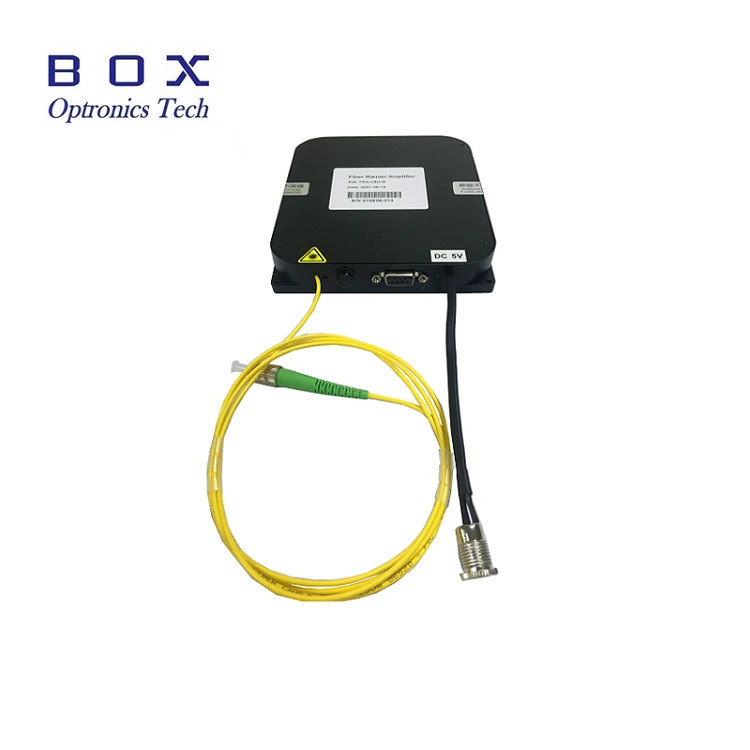

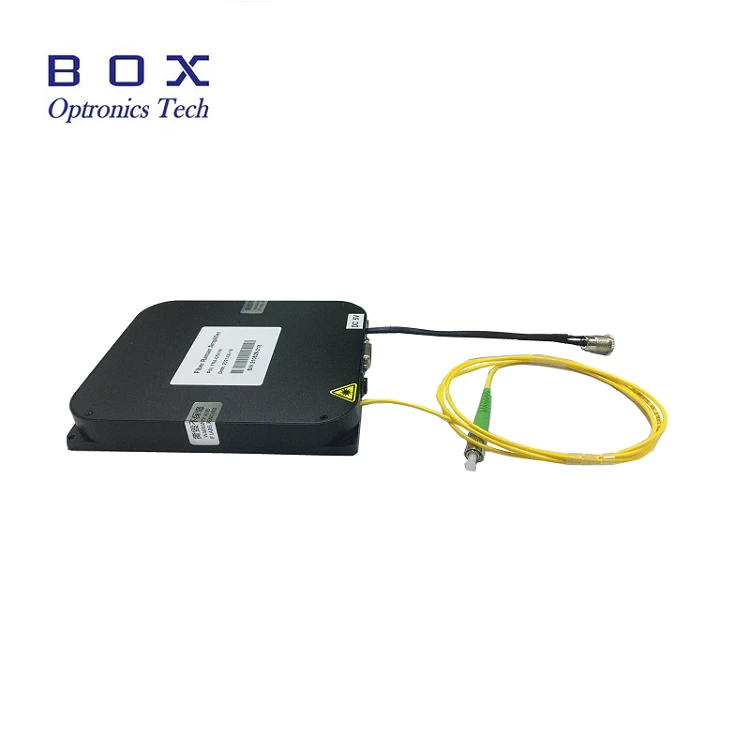

यह फाइबर युक्त 1457nm रमन पंप लेजर स्रोत है रमन फाइबर एम्पलीफायर और एर-डॉप्ड फाइबर एम्पलीफायर के लिए डिज़ाइन की गई ब्रैग ग्रेटिंग, सुरक्षा सुनिश्चित करने के लिए पेशेवर रूप से डिज़ाइन किया गया ड्राइव सर्किट और टीईसी नियंत्रण लेजर का संचालन, स्थिर आउटपुट पावर और स्पेक्ट्रम। यह उपलब्ध कराया जा सकता है RS-485 संचार इंटरफ़ेस वाले डेस्कटॉप या मॉड्यूलर पैकेज में और सिस्टम एकीकरण के लिए निगरानी सॉफ्टवेयर। 400mW उच्च आउटपुट पावर। कृपया उपयोग करें रेटेड वोल्टेज के साथ, तापमान और आर्द्रता को नियंत्रित करें, अच्छी गर्मी सुनिश्चित करें अपव्यय, आउटपुट अधिभार और संदूषण से बचें।
|
पैरामीटर |
इकाई |
मान |
टिप्पणियाँ |
|
ऑपरेटिंग तरंग दैर्ध्य |
एनएम |
1457±1 |
|
|
बिजली उत्पादन |
मेगावाट |
400-450 |
|
|
शक्ति अस्थिरता (अल्पकालिक 15 मिनट) |
डीबी |
≤±0.02 |
|
|
शक्ति अस्थिरता (दीर्घकालिक 8 घंटे) |
डीबी |
≤±0.05 |
|
|
योजक |
- |
एफसी/एपीसी |
|
|
फाइबर प्रकार |
- |
एसएमएफ-28ई |
|
|
DIMENSIONS |
मिमी |
195(डब्ल्यू)×220(डी)×120(एच) |
बेंचटॉप |
|
DIMENSIONS |
मिमी |
150(डब्ल्यू)×125(डी)×20(एच) |
मॉड्यूल |
|
बिजली की आपूर्ति |
V |
एसी 110~240V, <20W |
बेंचटॉप |
|
बिजली की आपूर्ति |
V |
डीसी 5वी/4ए, <15डब्ल्यू |
मॉड्यूल |
|
शक्ति का अपव्यय |
W |
≤60 |
|
|
परिचालन तापमान |
℃ |
-5 ~ +55 |
|
|
भंडारण तापमान |
℃ |
-40 ~ +85 |
|
● 400 मेगावाट उच्च उत्पादन शक्ति;
● शक्ति और वर्णक्रमीय स्थिरता;
● डीबी9 आसान एकीकरण के लिए महिला (आरएस485) संचार।
● रमन फाइबर एम्पलीफायर;
● ईडीएफए एर-ड्रॉप्ड फाइबर एम्पलीफायर।
● विशिष्ट स्पेक्ट्रम: 1457एनएम, +/-1 सहनशीलता।
● मानक सहायक उपकरण
|
|
सामान |
मात्रा |
|
1 |
पंप लेजर स्रोत (मॉड्यूल होस्ट) |
1 |
|
2 |
USB-RS485 DB9 डेटा केबल |
1 |
|
3 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
4 |
उत्पाद परीक्षण रिपोर्ट |
1 |
चरण 1. अनपैकिंग: असेंबली से पहले जांच लें क्या पंप लेजर स्रोत मॉड्यूल, यूएसबी सहित सभी सहायक उपकरण पूर्ण हैं डेटा केबल, पावर एडॉप्टर, परीक्षण रिपोर्ट, आदि।
चरण 2. बिजली की आपूर्ति: एक डीसी से जुड़ा हुआ स्विचिंग बिजली आपूर्ति या एक विनियमित बिजली आपूर्ति जो उनकी शक्ति को पूरा करती है आपूर्ति आवश्यकताएँ. केवल मूल मिलान वाले पावर एडाप्टर (DC5V या) का उपयोग करें DC12V). अनुचित पावर एडॉप्टर प्रकाश स्रोत को नुकसान पहुंचा सकते हैं। (पावर एडॉप्टर स्थानीय वोल्टेज मानकों के अनुसार आपूर्ति की गई।)
चरण 3. आउटपुट फाइबर कनेक्ट करना: खोलें फ़ाइबर कनेक्टर या फ़्लैंज पर डस्ट कैप लगाएं, फ़ाइबर के अंतिम भाग की जांच करें, और फ़ाइबर को कनेक्ट करें या फ़ाइबर को परीक्षण किए जाने वाले उपकरण या बिजली मीटर से जोड़ें यह पुष्टि करने के बाद कि कोई प्रदूषण और क्षति नहीं है।
Setp4.होस्ट कंप्यूटर से कनेक्ट करें: उपयोग करें 1457nm रमन पंप लेजर स्रोत को जोड़ने के लिए USB-RS485 DB9 डेटा केबल और कंप्यूटर; कंप्यूटर को पहले एक समर्पित सीरियल पोर्ट ड्राइवर स्थापित करना होगा USB-RS485 सीरियल पोर्ट डेटा केबल, अन्यथा होस्ट कंप्यूटर की पहचान करें सॉफ़्टवेयर और प्रकाश स्रोत मॉड्यूल को सही ढंग से कनेक्ट नहीं किया जा सकता है और संचार किया. कृपया ड्राइवर के लिए बॉक्स ऑप्ट्रोनिक्स से पूछें।

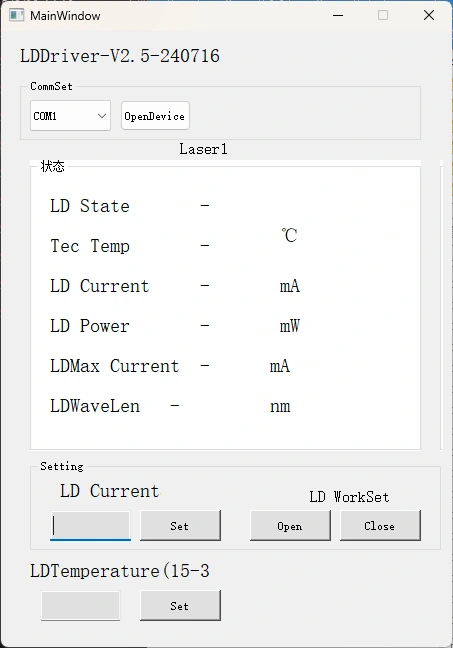

चरण 5. नियंत्रण सॉफ्टवेयर: बॉक्स ऑप्ट्रोनिक्स सीरियल कमांड या पीसी सॉफ्टवेयर प्रदान करता है 1457एनएम रमन पंप लेजर के एलडी करंट और एलडी तापमान को नियंत्रित करें स्रोत. सही पोर्ट चुनें, करंट और तापमान सेट करें, फिर क्लिक करें खुला बटन. (क्षति को रोकने के लिए, ड्राइव करंट को धीरे-धीरे बढ़ाएं प्रारंभिक ऑपरेशन. तुरंत पूरा करंट न लगाएं।)
चरण 6. उपयोग के बाद, बंद करें बटन पर क्लिक करें, बिजली की आपूर्ति बंद करें और डिस्कनेक्ट करें फाइबर कनेक्शन.
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
योजक |
आयाम |
|
बीएलडी |
-XXX |
-XX |
XX |
-XX |
-एक्स |
|
पम्प लेजर स्रोत |
1457:1457एनएम 1480:1480एनएम |
4H: 400mW |
एसएम: एसएमएफ-28ई |
एफए:एफसी/एपीसी एसए:एससी/एपीसी अन्य |
एम: मॉड्यूल बी:बेंचटॉप |
उदाहरण: बीएसएलडी-1457-4एचएसएम-एफए-एम
(आदेश जानकारी: 1457 एनएम रमन पंप लेजर स्रोत, 400 मेगावाट आउटपुट पावर, SMF-28e फाइबर, FC/APC कनेक्टर, मॉड्यूल पैकेज के साथ)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स इसका उपयोग करने का सुझाव देता है EXW. हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया शिपिंग लागत का पूर्व भुगतान करें उत्पाद.
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10-15 कार्य दिवस लगते हैं। (अगर वहाँ हैं कुछ स्टॉक में हैं, इसे तेजी से भेजा जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
● फ़ाइबर ऑप्टिक को बार-बार डालने या हटाने की अनुशंसा नहीं की जाती है धूल को रोकने के लिए इनपुट और आउटपुट दोनों सिरों पर कनेक्टर संदूषण-जिससे सम्मिलन हानि बढ़ सकती है-या जल सकती है फाइबर कनेक्टर अंत चेहरे।
● फ़ाइबर कनेक्टर को लिंट-फ़्री वाइप से साफ़ करें और एक से निरीक्षण करें कनेक्शन से पहले फाइबर एंड-फेस डिटेक्टर। हमेशा फाइबर को कनेक्ट/डिस्कनेक्ट करें अंत-चेहरे की जलन से बचने की शक्ति के बिना। फाइबर ऑप्टिक कनेक्टर होना चाहिए धूल की टोपी से ढका हुआ।
● यदि आउटपुट फाइबर को दूसरे फाइबर से कनेक्ट करने की आवश्यकता है, तो यह है फ़्यूज़न स्पाइसर का उपयोग करने की अनुशंसा की जाती है.
● कृपया नमी, धूल और जंग के प्रति सावधानी बरतें; इसे किसी सूखी जगह पर संग्रहित करें।
● वारंटी अवधि:
1 के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन खरीद से वर्ष. 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
निःशुल्क वारंटी अवधि के दौरान, निःशुल्क मरम्मत या प्रतिस्थापन सेवाएँ उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली त्रुटियों के लिए प्रदान किया जाएगा। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित में निःशुल्क मरम्मत सेवाओं को अस्वीकार करने का अधिकार रखता है वारंटी अवधि के भीतर मामले:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या के कारण होने वाली क्षति पर्यावरणीय प्रभाव.
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।
