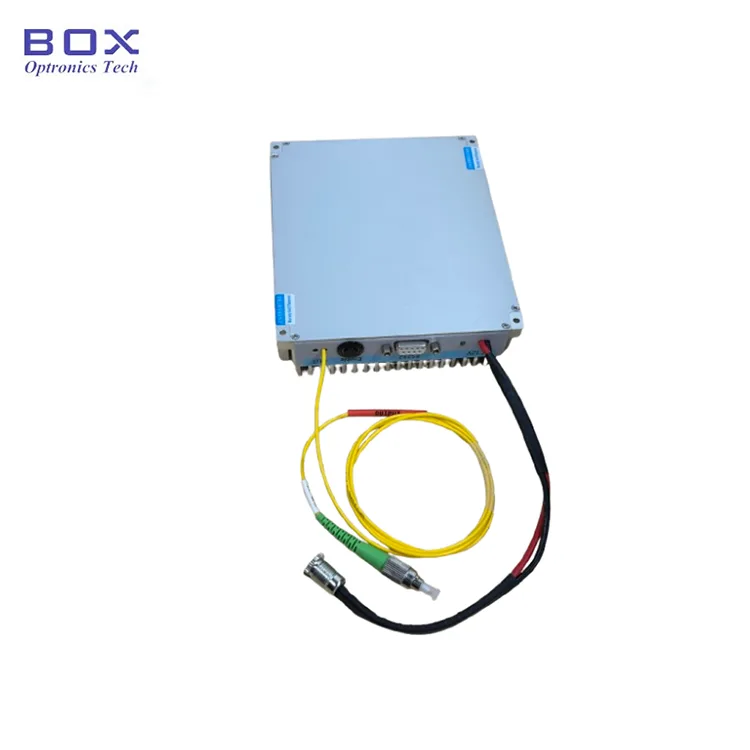

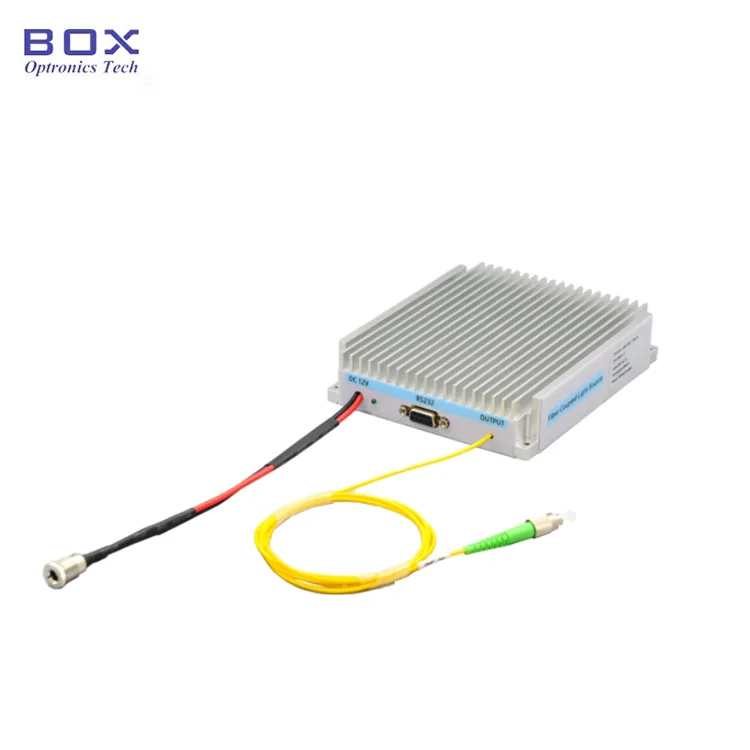

808 एनएम लेजर स्रोत एक उच्च-प्रदर्शन अर्धचालक लेजर चिप पर आधारित है, जिसमें 105/125um या 200/220um 0.22N एमल्टीमोडफाइबर-युग्मित आउटपुट और एक निरंतर-वर्तमान ड्राइविंग सर्किट है जो सुरक्षित और स्थिर संचालन सुनिश्चित करने के लिए डिज़ाइन किया गया है। 5W, 10W और 20W आउटपुट पावर प्रदान करता है। संचालन और एकीकरण के लिए पीसी होस्ट नियंत्रण या कमांड प्रदान करता है। फाइबर लेजर पंपिंग, बायोमेडिसिन आदि में अनुप्रयोगों के लिए उपयुक्त। लंबे समय तक उपयोग के दौरान, लेजर स्रोत के ताप अपव्यय पर ध्यान दिया जाना चाहिए।
|
पैरामीटर |
इकाई |
न्यूनतम. |
प्रकार. |
अधिकतम. |
टिप्पणियाँ |
|
ऑपरेटिंग तरंग दैर्ध्य |
एनएम |
803 |
808 |
813 |
|
|
बिजली उत्पादन |
W |
3.5 |
5 |
|
|
|
8 |
10 |
|
|
||
|
18 |
20 |
|
|
||
|
संचालन विधा |
- |
सीडब्ल्यू |
|
||
|
शक्ति अस्थिरता |
डीबी |
≤±0.02 (15 मिनट); ≤±0.05 (8 घंटे) |
≤±0.5%; ≤±1.2% |
||
|
फाइबर प्रकार |
- |
105/125 या 200/220 |
0.22NA |
||
|
फाइबर कनेक्टर |
- |
एफसी/पीसी या एसएमए |
|
||
|
संचार इंटरफेस |
- |
डीबी9 महिला(आरएस232) |
|
||
|
आयाम |
मिमी |
125(एल)×150(डब्ल्यू)×31(एच) |
मॉड्यूल |
||
|
मिमी |
195(डब्ल्यू)×220(डी)×120(एच) |
बेंचटॉप |
|||
|
बिजली की आपूर्ति |
ग्राम रक्षा समिति |
12वी/15ए |
मॉड्यूल |
||
|
वीएसी |
100-240वीएसी |
बेंचटॉप |
|||
|
संचालन तापमान। |
℃ |
+15 ~ +50 |
|
||
|
भंडारण तापमान |
℃ |
-30 ~ +70 |
|
||
● उच्च उत्पादन शक्ति;
● संचालन या एकीकरण में आसान;
● एक FC/UPC या SMA905 कनेक्टर प्रदान करें।
● फाइबर लेजर पंपिंग; एल
● बायोमेडिसिन;
● सामग्री लेजर प्रसंस्करण।
● विशिष्ट तरंग दैर्ध्य सहनशीलता क्या है?
केंद्र तरंग दैर्ध्य आमतौर पर 808nm±5nm है। संकीर्ण तरंग दैर्ध्य नियंत्रण को अनुकूलित किया जाना चाहिए।
● क्या लेजर निरंतर-तरंग (सीडब्ल्यू) ऑपरेशन के लिए उपयुक्त है?
हाँ। लेजर स्रोत को स्थिर सीडब्ल्यू ऑपरेशन के लिए डिज़ाइन किया गया है और यह पीसी होस्ट सॉफ़्टवेयर के माध्यम से वर्तमान और बिजली को समायोजित करने का भी समर्थन कर सकता है।
● क्या आउटपुट पावर को समायोजित किया जा सकता है?
हाँ। आउटपुट पावर को ड्राइविंग करंट के माध्यम से समायोजित किया जा सकता है। बेंचटॉप संस्करण आमतौर पर फ्रंट-पैनल पावर समायोजन का समर्थन करता है, और मॉड्यूल संस्करण सॉफ्टवेयर नियंत्रण या पीसी होस्ट कमांड का समर्थन करता है।
● कौन सी शीतलन विधियाँ उपलब्ध हैं?
संपर्क शीतलन के लिए हीट सिंक पर रखा गया। या पंखा ठंडा करना.
● 808nm मल्टीमोड उच्च-शक्ति लेजर स्रोत का उपयोग किसके लिए किया जाता है?
808nm मल्टीमोड हाई-पावर लेजर स्रोत का व्यापक रूप से DPSS लेजर पंपिंग, बायोमेडिकल इंस्ट्रूमेंटेशन, प्रतिदीप्ति उत्तेजना, स्पेक्ट्रोस्कोपी, ऑप्टिकल सेंसिंग, वैज्ञानिक अनुसंधान और औद्योगिक लेजर सिस्टम में उपयोग किया जाता है।
|
नाम |
वेवलेंथ |
बिजली उत्पादन |
फाइबर प्रकार |
योजक |
पैकेट |
|
बीएफएल |
-XXXX |
-XX |
XX |
-XX |
-एक्स |
|
लेजर स्रोत |
808:808 एनएम |
05:5W 10:10W 20:20W |
M1:105/125um M2:200/220um अन्य |
एफयू:एफसी/यूपीसी एसएमए:एसएमए905 अन्य |
एम: मॉड्यूल बी: बेंचटॉप |
उदाहरण के लिए: BFL-808-05M1-FU-M
(आदेश जानकारी: 808एनएम लेजर स्रोत, 5W आउटपुट पावर, 105/125um फाइबर के साथ, एफसी/यूपीसी कनेक्टर, मॉड्यूल पैकेज)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
● उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स EXW का उपयोग करने का सुझाव देता है। हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया उत्पादों के लिए शिपिंग लागत का पूर्व भुगतान करें।
(3) अन्य
● भुगतान की शर्तें
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन: 10-15 कार्य दिवस. (यदि स्टॉक में कुछ है, तो इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय रसद: 3-5 कार्य दिवस।
स्टेप 1। अनपैकिंग: असेंबली से पहले, जांच लें कि लेजर स्रोत मॉड्यूल, यूएसबी डेटा केबल, पावर एडाप्टर, परीक्षण रिपोर्ट इत्यादि सहित सभी सहायक उपकरण पूर्ण हैं या नहीं।
चरण दो। फ़ाइबर पैच कॉर्ड कनेक्ट करना: फ़ाइबर कनेक्टर या एडाप्टर से डस्ट कैप हटा दें, और फ़ाइबर पैच कॉर्ड - या स्प्लिस्ड फ़ाइबर - को परीक्षण के तहत डिवाइस या बिजली मीटर उपकरण से कनेक्ट करें।
चरण3. बिजली आपूर्ति और सीरियल केबल को कनेक्ट करें: पावर कॉर्ड को लेजर स्रोत के पावर पोर्ट में डालें, और होस्ट कंप्यूटर को लेजर से कनेक्ट करने के लिए सिग्नल केबल का उपयोग करें। नोट: USB-485 DB9 सिग्नल केबल के लिए, ड्राइवर को पहले कंप्यूटर पर इंस्टॉल करना होगा; बॉक्स ऑप्ट्रोनिक्स इसे प्रदान करेगा।
Setp4. पॉवर ऑन: सूचक प्रकाश प्रकाशित होता है, और लेज़र काम करना शुरू कर देता है। इस बिंदु पर, ऑपरेटिंग करंट और लेज़र पावर मान अंतिम शटडाउन से पहले होस्ट सॉफ़्टवेयर के माध्यम से निर्धारित मापदंडों के अनुरूप होते हैं; यदि समायोजन की आवश्यकता है, तो उन्हें संशोधित किया जा सकता है और होस्ट सॉफ़्टवेयर में सहेजा जा सकता है।

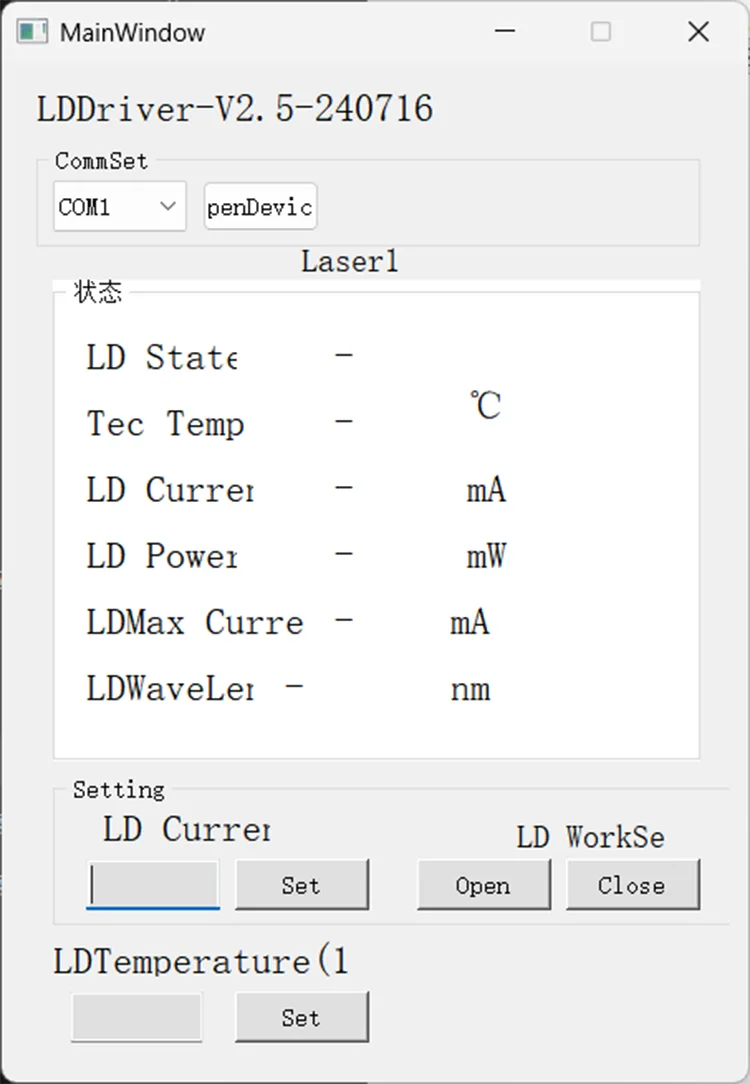

चरण5. नियंत्रण सॉफ्टवेयर: बॉक्स ऑप्ट्रोनिक्स 808 एनएम लेजर स्रोत के एलडी वर्तमान और एलडी तापमान को नियंत्रित करने के लिए सीरियल कमांड या पीसी सॉफ्टवेयर प्रदान करता है। सही पोर्ट चुनें, करंट और तापमान सेट करें, फिर ओपन बटन पर क्लिक करें। (क्षति को रोकने के लिए, प्रारंभिक ऑपरेशन में ड्राइव करंट को धीरे-धीरे बढ़ाएं। तुरंत पूरा करंट न लगाएं।)
चरण 6. शटडाउन: उपयोग पूरा होने पर, लेजर को बंद कर दें और फाइबर डस्ट कैप को सुरक्षित रूप से बदल दें। अचानक उच्च-शक्ति लेजर आउटपुट को रोकने के लिए - जो ऑप्टिकल घटकों को नुकसान पहुंचा सकता है - डिवाइस को दोबारा चालू करते समय, बिजली की आपूर्ति बंद करने से पहले बिजली स्तर को शून्य पर समायोजित करने की सिफारिश की जाती है।

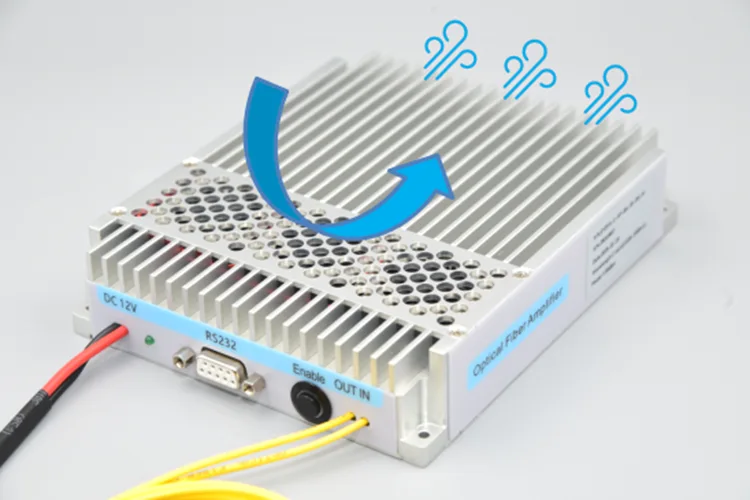

● लंबे समय तक उपयोग के दौरान, लेजर स्रोत के ताप अपव्यय पर ध्यान देना चाहिए। लेज़र स्रोत को हीट सिंक पर स्थापित किया जाना चाहिए और पंखे द्वारा ठंडा किया जाना चाहिए।
● शुरू करते समय, पहले सुनिश्चित करें कि पावर स्विच और कुंजी स्विच दोनों बंद हैं, फिर बिजली की आपूर्ति कनेक्ट करें। शट डाउन करते समय, पहले कुंजी स्विच बंद करें, और संकेतक लाइट बुझने के बाद ही बिजली की आपूर्ति डिस्कनेक्ट करें; जब उपकरण चल रहा हो तो कभी भी सीधे बिजली बंद न करें।
● फ़ाइबर ऑप्टिक कनेक्टर को बार-बार डालने और हटाने की अनुशंसा नहीं की जाती है, क्योंकि इससे धूल संदूषण का खतरा बढ़ जाता है और कनेक्टर के अंतिम चेहरों को संभावित नुकसान होता है।

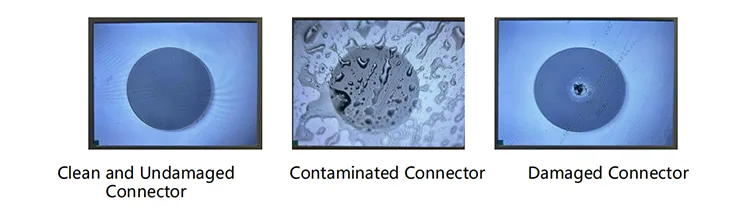

● फाइबर ऑप्टिक कनेक्टर को कनेक्ट करने से पहले, इसे लिंट-फ्री लेंस पेपर का उपयोग करके साफ किया जाना चाहिए। फ्लैंज के माध्यम से इसे जोड़ने से पहले इसकी सफाई को सत्यापित करने के लिए फाइबर एंड-फेस इंस्पेक्टर का उपयोग करना अनिवार्य है; अन्यथा, लेज़र सक्रिय होने पर कनेक्टर का अंतिम भाग जल सकता है। फ्लैंज को कनेक्ट करते समय, सुनिश्चित करें कि ऑपरेशन बिना किसी सक्रिय प्रकाश संचरण के किया गया है। जब उपयोग में न हो, तो कृपया डस्ट कैप को फ़ाइबर कनेक्टर के ऊपर सुरक्षित रूप से रखें।
● कृपया नमी के प्रति सावधानी बरतें; इसे किसी सूखी जगह पर संग्रहित करें।
● वारंटी अवधि:
खरीद से 1 वर्ष के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन। 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
● मुफ़्त वारंटी से बहिष्करण:
मुफ़्त वारंटी अवधि के दौरान, उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली खराबी के लिए मुफ़्त मरम्मत या प्रतिस्थापन सेवाएँ प्रदान की जाएंगी। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित मामलों में वारंटी अवधि के भीतर मुफ्त मरम्मत सेवाओं से इनकार करने का अधिकार रखता है:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या पर्यावरणीय प्रभावों से होने वाली क्षति।
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना, या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6)परिवहन के दौरान क्षति या हानि।
