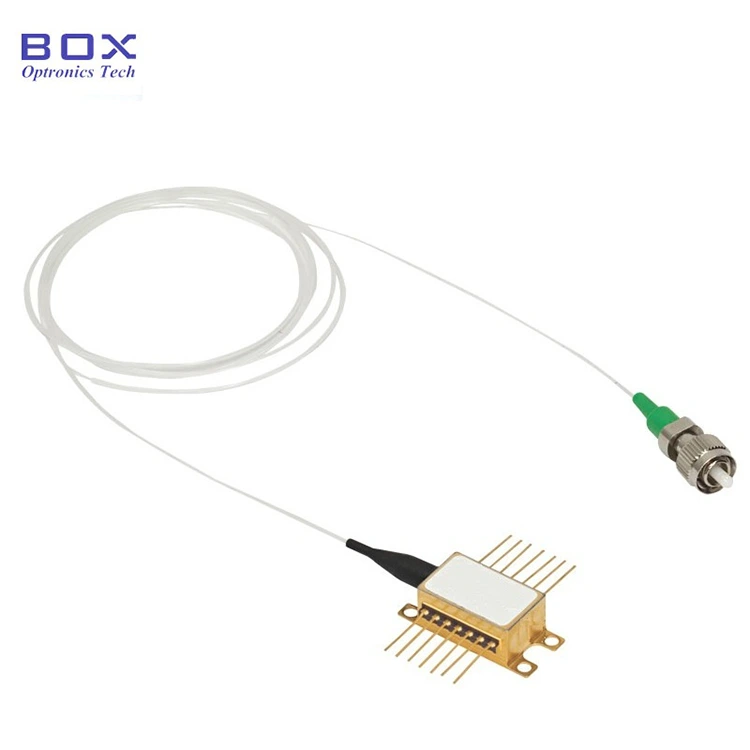

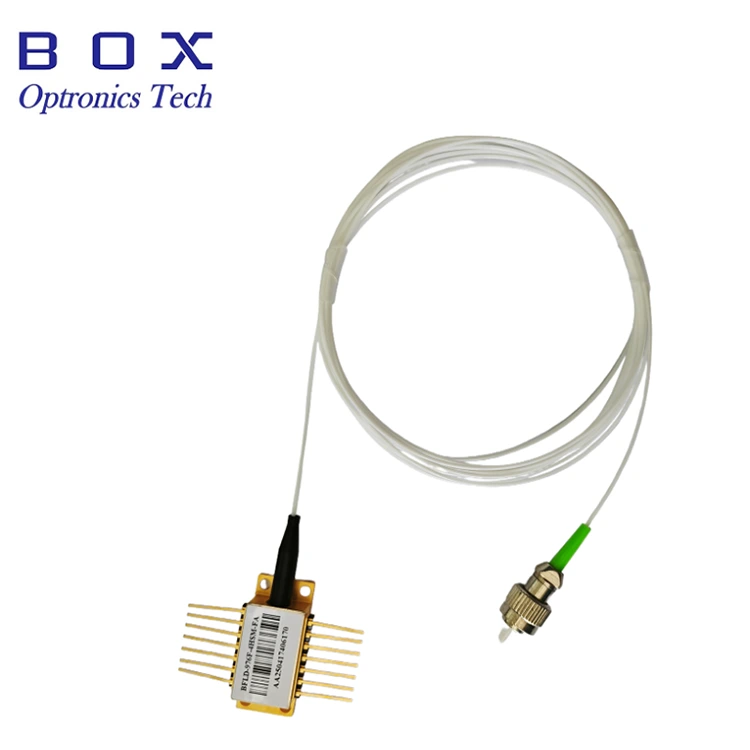

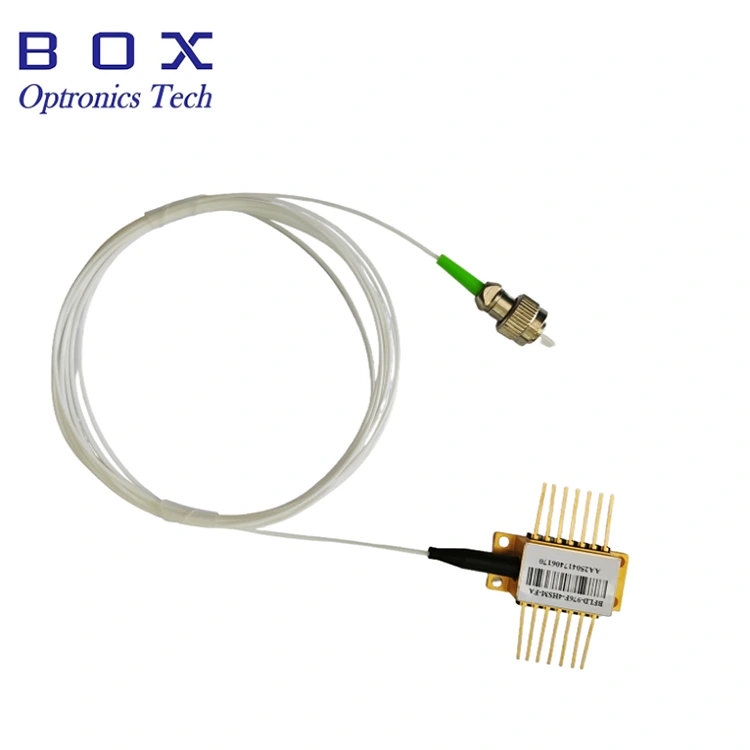

980 एनएम टीईसी-कूल्ड पंप लेजर डायोड ऑप्टिकल संचार, फाइबर एम्पलीफायरों और लेजर पंपिंग के लिए एक उच्च प्रदर्शन ऑप्टोइलेक्ट्रॉनिक घटक है। अंतर्निर्मित टीईसी कूलिंग स्थिर आउटपुट सुनिश्चित करता है। केंद्र तरंग दैर्ध्य 974 एनएम या 976 एनएम वैकल्पिक हैं। 14-पिन तितली पैकेज। 200mW/ 400mW/ 600mW आउटपुट पावर। एसएम फाइबर या पीएम फाइबर के साथ पिगटेल। 12 महीने की वारंटी. यह उपकरण स्थैतिक बिजली के प्रति संवेदनशील है। डिवाइस के लिए स्थैतिक-रोधी सुरक्षा उपायों का कड़ाई से पालन किया जाना चाहिए।
|
पैरामीटर |
प्रतीक |
न्यूनतम. |
प्रकार. |
अधिकतम. |
इकाई |
टिप्पणियाँ |
|
एलडी थ्रेशोल्ड करंट |
आईटीएच |
|
45 |
80 |
एमए |
सीडब्ल्यू |
|
बिजली उत्पादन |
पीएफ |
|
|
600 |
मेगावाट |
यदि(बीओएल)<900एमए |
|
एलडी फॉरवर्ड करंट |
अगर |
|
|
1200 |
एमए |
पीएफ = रेटेड पावर |
|
किंक मुक्त शक्ति |
PKINK |
450 |
|
|
मेगावाट |
>=1.2*रेटेड पावर |
|
किंक मुक्त धारा |
IKINK |
>=1.2*यदि(बीओएल) |
एमए |
[1] |
||
|
एलडी फॉरवर्ड वोल्टेज |
वी.एफ |
|
|
2.5 |
V |
पीएफ = रेटेड पावर |
|
केंद्र तरंगदैर्घ्य |
λC |
973 |
974 |
975 |
एनएम |
पीक, पीएफ=रेटेड पावर |
|
975 |
976 |
977 |
एनएम |
चोटी |
||
|
चरम तरंग दैर्ध्य मोड़ |
△λp/△Tamb |
|
|
0.02 |
एनएम/℃ |
टी: एफबीजी तापमान। |
|
स्पेक्ट्रम की चौड़ाई |
△λ |
|
|
2 |
एनएम |
आरएमएस@-13डीबी |
|
स्पेक्ट्रम स्थिरता |
|
-0.5 |
|
0.5 |
एनएम |
पीएफ=रेटेड पावर, टी=60एस |
|
जवाबदेही की निगरानी करें |
आईएम/पीएफ |
|
1 |
20 |
यूए/मेगावाट |
वीपीडी=5वी, पीएफ=रेटेड पावर |
|
जवाबदेही स्थिरता की निगरानी करें |
|
|
|
20% |
|
@सभी ऑपरेटिंग तापमान। |
|
डार्क करंट की निगरानी करें |
पहचान |
|
|
50 |
ना |
वीपीडी=5वी |
|
टीईसी वर्तमान |
आईटीईसी |
|
|
2 |
A |
TCASE=75℃ |
|
टीईसी वोल्टेज |
वीटीईसी |
|
|
3.5 |
V |
TCASE=75℃ |
|
टीईसी मॉड्यूल बिजली की खपत |
P |
|
|
5 |
W |
TCASE=75℃ |
|
शक्ति स्थिरता >20mW 10-20mW 3.5-10mW |
|
|
|
0.2 0.5 1 |
डी बी एम |
पीक-टू-पीक, t=60s, DC से 50kHz नमूनाकरण, टीसी=25℃ |
|
ट्रैकिंग त्रुटि |
ते |
-0.5 |
|
0.5 |
डीबी |
टीसी=-5~75℃, संदर्भित [2] |
|
थर्मिस्टर प्रतिरोध |
आरटीएच |
9.5 |
10 |
10.5 |
कोहम |
टीएसटीजी=25℃ |
|
थर्मिस्टर बी स्थिरांक |
बीटीएच |
|
3900 |
|
k |
टीएसटीजी=25℃ |
600mW तक किंक-मुक्त ऑपरेटिंग पावर।
एसएम फाइबर और पीएम फाइबर वैकल्पिक हैं।
फाइबर ब्रैग झंझरी स्थिरीकरण।
एकीकृत टीईसी कूलर, थर्मिस्टर और मॉनिटर डायोड।
फाइबर एम्पलीफायर पम्पिंग.
संवेदन एवं माप.
सीएटीवी प्रसारण।
डीडब्ल्यूडीएम सिस्टम।
फेमटोसेकंड सिस्टम।

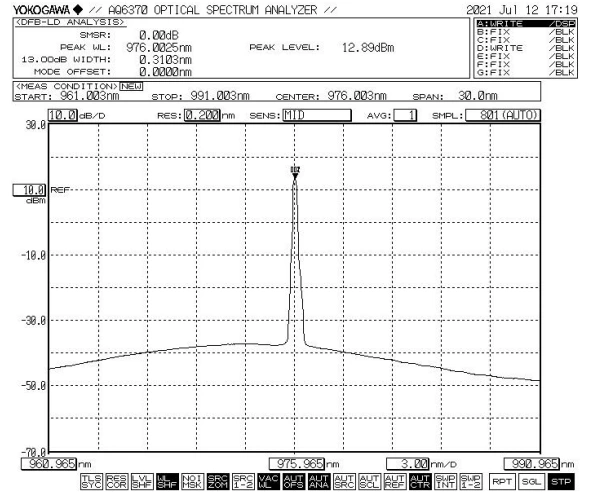

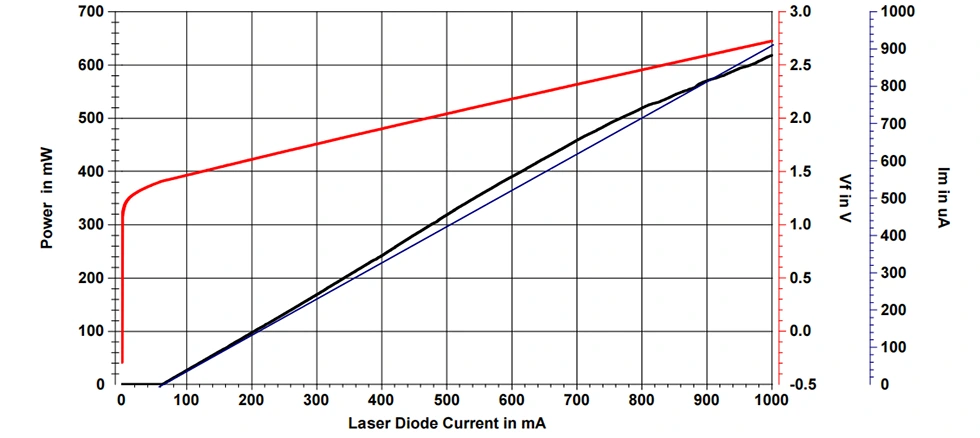

विशिष्ट स्पेक्ट्रम और PIV: 976nm, WL सहनशीलता +/-1nm, 600mW

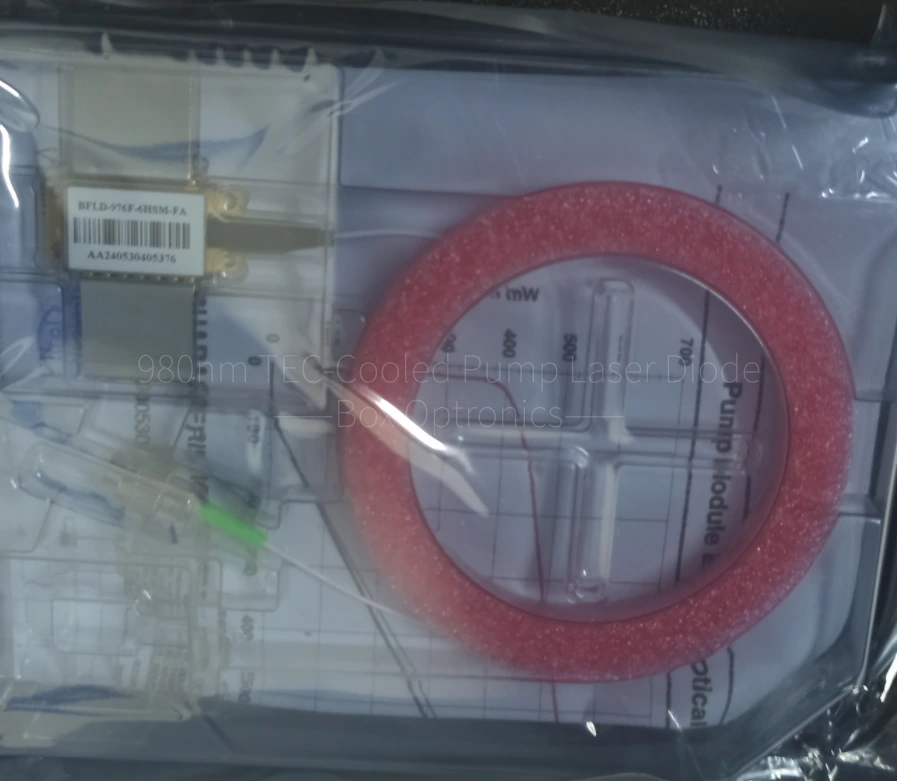

पैकिंग उदाहरण
|
|
सामान |
मात्रा |
|
1 |
980 एनएम टीईसी-कूल्ड पंप लेजर डायोड |
1 |
|
2 |
उत्पाद परीक्षण रिपोर्ट |
1 |
*स्टैंडअलोन डिवाइस; कोई अंतर्निर्मित ड्राइवर नहीं (बाहरी ड्राइवर वैकल्पिक)।
|
नाम |
वेवलेंथ |
डीसीएफ |
बिजली उत्पादन |
फाइबर प्रकार |
योजक |
सुरक्षात्मक ट्यूब |
|
बीएफएलडी |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
980 एनएम पंप लेजर |
974:974एनएम 976: 976एनएम |
एफ: साथ में |
2H:200mW 4H:400mW 6H:600mW ... अन्य |
एसएम: एकल मोड पीएम: ध्रुवीकरण बनाए रखना
|
एन: शून्य एफए: एफसी/एपीसी एसए: एससी/एपीसी अन्य |
0:नंगे रेशे 1:900um ढीली ट्यूब |
उदाहरण के लिए: BFLD-976F-6HSM-N0
(ऑर्डर जानकारी: 980nm TEC-कूल्ड पंप लेजर डायोड, बटरफ्लाई पैकेज, 976nm, FBG के साथ, 600mW आउटपुट पावर, SM फाइबर, बिना कनेक्टर, नंगे फाइबर)।
अन्य अनुकूलित आवश्यकताओं के लिए, कृपया संपर्क करें: sales06@boxoptronics.com
उद्धरण की शर्तें
(1) EXW:
यदि आपके पास डीएचएल/यूपीएस/फेडएक्स खाता है, तो बॉक्स ऑप्ट्रोनिक्स EXW का उपयोग करने का सुझाव देता है। हम आपके खाते के माध्यम से भेजते हैं; हम शिपिंग लागत नहीं लेते हैं।
(2) डीएपी:
यदि आपके पास खाता नहीं है, तो कृपया उत्पादों के लिए शिपिंग लागत का पूर्व भुगतान करें।
पेपैल और टी/टी उपलब्ध हैं।
उत्पादन में लगभग 10 कार्य दिवस लगते हैं। (यदि स्टॉक में कुछ है, तो इसे तेजी से शिप किया जाएगा।)
अंतर्राष्ट्रीय लॉजिस्टिक्स में 3-5 कार्य दिवस लग सकते हैं।
संचालन करते समय, यह उपकरण एक उच्च तीव्रता वाली लेजर किरण उत्सर्जित करता है; सीधे फ़ाइबर के सिरे पर न देखें, क्योंकि ऐसा करने से आँखों में चोट लग सकती है।
यह उपकरण इलेक्ट्रोस्टैटिक-संवेदनशील है; इसलिए, पैकेजिंग, परिवहन और उपयोग के दौरान स्थैतिक-विरोधी सुरक्षा उपायों का कड़ाई से पालन आवश्यक है। इसके अतिरिक्त, बिजली आपूर्ति में वृद्धि को रोकने के लिए सावधानी बरतनी चाहिए, क्योंकि ऐसा करने में विफलता के परिणामस्वरूप डिवाइस को स्थायी क्षति हो सकती है (उदाहरण के लिए, उचित उपकरण ग्राउंडिंग सुनिश्चित करना और एंटी-स्टैटिक कलाई का पट्टा पहनना)।
ऑप्टिकल फाइबर नाजुक होते हैं; डिवाइस को खींचने के लिए फाइबर का उपयोग न करें। किसी डिवाइस को उसके सॉकेट में डालते या हटाते समय, डिवाइस हाउसिंग के पीछे स्थित स्लीव पर दबाव न डालें या न खींचें। कनेक्टर्स से सुसज्जित उपकरणों के लिए, सुनिश्चित करें कि इंस्टॉलेशन या हटाने के दौरान डिवाइस और फाइबर कनेक्टर दोनों को एक साथ उठाया जाए।
यदि पिनों को टांका लगाने की आवश्यकता है, तो टांका लगाने का तापमान 260°C से अधिक नहीं होना चाहिए, और टांका लगाने का समय 10 सेकंड से अधिक नहीं होना चाहिए। निम्नलिखित पर विशेष ध्यान दिया जाना चाहिए: टांका लगाने की प्रक्रिया के दौरान, उपकरण बिना शक्ति वाली स्थिति में होना चाहिए, और टांका लगाने वाला लोहा ठीक से ग्राउंडेड होना चाहिए।
सभी घटकों को पावर देने से पहले, पहले कूलर को सक्रिय करें, फिर चिप को ओवरहीटिंग और ओवरलोड से बचाने के लिए वृद्धिशील पावर-अप चरणों के साथ आगे बढ़ें।
वारंटी अवधि:
खरीद से 1 वर्ष के भीतर गैर-मानव-प्रेरित दोषों के लिए निःशुल्क मरम्मत या प्रतिस्थापन। 1 वर्ष के बाद सशुल्क रखरखाव सेवाएँ उपलब्ध हैं।
निःशुल्क वारंटी से बहिष्करण:
मुफ़्त वारंटी अवधि के दौरान, उत्पाद की गुणवत्ता संबंधी समस्याओं के कारण होने वाली खराबी के लिए मुफ़्त मरम्मत या प्रतिस्थापन सेवाएँ प्रदान की जाएंगी। हालाँकि, बॉक्स ऑप्ट्रोनिक्स निम्नलिखित मामलों में वारंटी अवधि के भीतर मुफ्त मरम्मत सेवाओं से इनकार करने का अधिकार रखता है:
(1) प्राकृतिक कारकों (जैसे, बिजली, धूल) या पर्यावरणीय प्रभावों से होने वाली क्षति।
(2) उपयोगकर्ता द्वारा अनुचित संचालन के कारण खराबी।
(3) मानवीय भूल के कारण हुई स्पष्ट शारीरिक क्षति।
(4) अनाधिकृत रूप से जुदा करना, संशोधन करना या मरम्मत करना।
(5) आवास पर परिवर्तित या अपूर्ण वारंटी लेबल।
(6) परिवहन के दौरान क्षति या हानि।

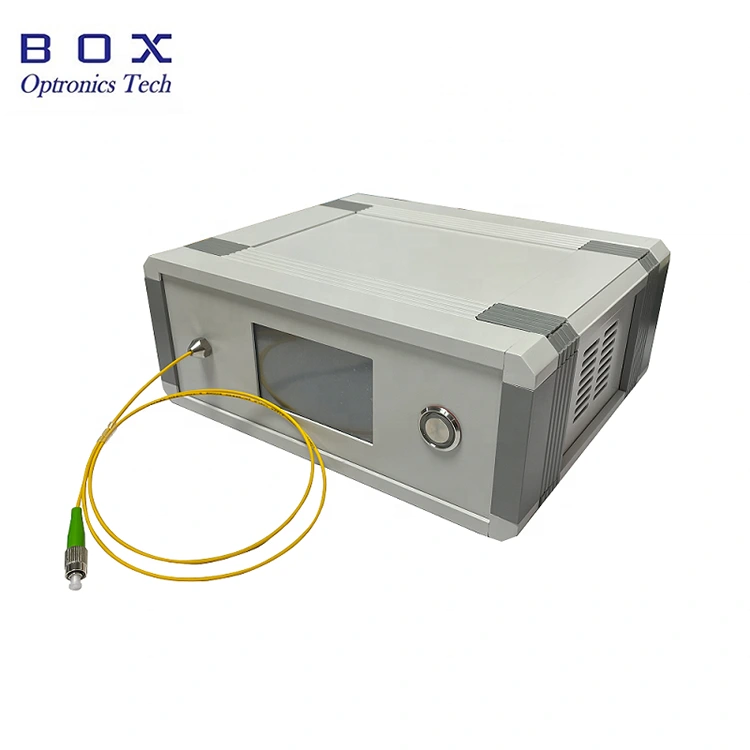

टचस्क्रीन डिस्प्ले के साथ बेंचटॉप पैकेज में उपलब्ध; पावर-अप पर तुरंत प्रकाश उत्सर्जित करता है।
