1530nm 40mW DFB फाइबर युग्मित लेजर

उत्पाद अवलोकन-1530nm 40mW DFB फाइबर युग्मित लेजर

1530nm 40mW DFB फाइबर युग्मित लेजर (मॉडल BFLD-1530-40SM-FA) एक उच्च-प्रदर्शन वितरित फीडबैक लेजर डायोड है जिसे स्थिर, उच्च-शक्ति एकल-मोड ऑप्टिकल आउटपुट की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है। एफसी/एपीसी कनेक्टर के साथ सिंगल-मोड फाइबर के माध्यम से न्यूनतम 40mW ऑप्टिकल आउटपुट पावर प्रदान करने वाले इस डिवाइस में बैक-रिफ्लेक्शन को रोकने और स्थिर संचालन सुनिश्चित करने के लिए एक अंतर्निहित ऑप्टिकल आइसोलेटर की सुविधा है।

सटीक तरंग दैर्ध्य और बिजली स्थिरीकरण के लिए एकीकृत थर्मोइलेक्ट्रिक कूलर (टीईसी) और थर्मिस्टर के साथ 14-पिन बटरफ्लाई पैकेज में रखा गया, लेजर उत्कृष्ट साइड-मोड दमन अनुपात (≥35dB) और ऑपरेटिंग तापमान रेंज में विश्वसनीय प्रदर्शन प्रदान करता है। OC-48 संगत पिनआउट मौजूदा सिस्टम डिज़ाइन में एकीकरण को सरल बनाता है।

यह लेजर ऑप्टिकल परीक्षण प्रणालियों, उच्च-शक्ति ऑप्टिकल सिस्टम, फाइबर ऑप्टिक सेंसिंग अनुप्रयोगों और स्थिर, उच्च-शक्ति 1530nm लेजर स्रोतों की आवश्यकता वाले उपकरण के लिए उपयुक्त है।

मुख्य विशेषताएं-1530nm 40mW DFB फाइबर युग्मित लेजर

· उच्च ऑप्टिकल आउटपुट पावर: 40mW न्यूनतम, 50mW सामान्य (SM फाइबर आउटपुट)

· केंद्र तरंग दैर्ध्य: 1530 एनएम (रेंज: 1527-1533 एनएम)

· उच्च साइड-मोड दमन अनुपात (एसएमएसआर): ≥35dB

· बैक-रिफ्लेक्शन सुरक्षा के लिए अंतर्निहित ऑप्टिकल आइसोलेटर

· एफसी/एपीसी कनेक्टर के साथ सिंगल-मोड फाइबर पिगटेल

· एकीकृत टीईसी और थर्मिस्टर के साथ 14-पिन तितली पैकेज

· आसान सिस्टम एकीकरण के लिए OC-48 पिनआउट संगत

· बिजली की निगरानी के लिए एकीकृत मॉनिटर फोटोडायोड

· टीईसी नियंत्रण के माध्यम से सटीक तरंग दैर्ध्य और बिजली स्थिरीकरण

· कम थ्रेशोल्ड करंट: 20mA सामान्य

· दीर्घकालिक विश्वसनीयता के लिए हर्मेटिक बटरफ्लाई पैकेज

विशिष्ट अनुप्रयोग-1530nm 40mW DFB फाइबर युग्मित लेजर

·ऑप्टिकल परीक्षण और माप प्रणाली

· फाइबर ऑप्टिक सेंसिंग और वितरित सेंसिंग अनुप्रयोग

·ऑप्टिकल एम्पलीफायर बीज लेजर और सिग्नल स्रोत

· वेवलेंथ डिवीजन मल्टीप्लेक्सिंग (डब्ल्यूडीएम) सिस्टम

·ऑप्टिकल संचार परीक्षण उपकरण

· प्रयोगशाला और अनुसंधान उपकरण

· फोटोनिक घटक लक्षण वर्णन और परीक्षण

·ऑप्टिकल स्पेक्ट्रम विश्लेषण और माप

· औद्योगिक लेजर सिस्टम और OEM एकीकरण

उत्पाद विशिष्टताएँ-1530nm 40mW DFB फाइबर युग्मित लेजर

अधिकतम निरपेक्ष दर - निर्धारण

इलेक्ट्रो-ऑप्टिकल विशेषताएँ (T = 25°C, IF = IOP)

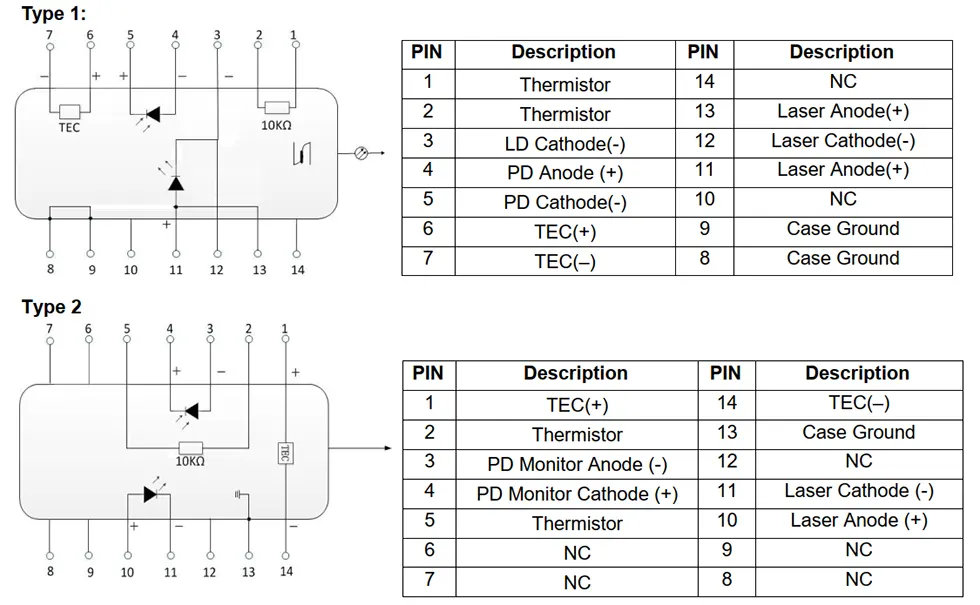

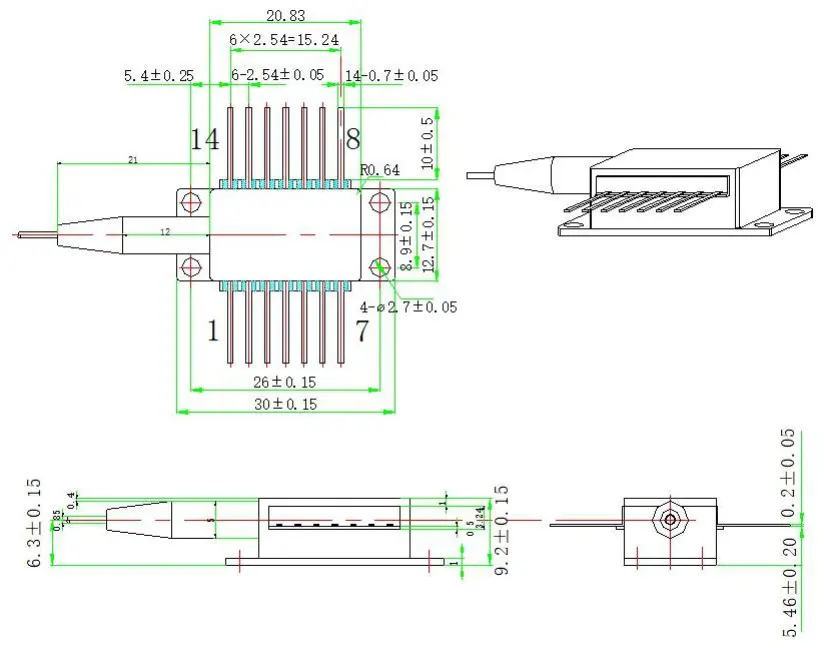

पैकेज और पिन परिभाषा-1530nm 40mW DFB फाइबर युग्मित लेजर

ऑर्डरिंग जानकारी-1530एनएम 40एमडब्ल्यू डीएफबी फाइबर युग्मित लेजर

उपलब्ध मॉडल

नोट: सी-बैंड के भीतर कस्टम तरंग दैर्ध्य, वैकल्पिक शक्ति स्तर, विभिन्न फाइबर लंबाई और कनेक्टर विकल्प अनुरोध पर उपलब्ध हैं। कस्टम कॉन्फ़िगरेशन मूल्य निर्धारण और लीड समय के लिए हमारी बिक्री टीम से संपर्क करें।

बॉक्स ऑप्ट्रोनिक्स डीएफबी लेजर क्यों चुनें?

· लगातार तरंग दैर्ध्य और पावर विशिष्टताओं के साथ सिद्ध डीएफबी लेजर चिप तकनीक

· शिपमेंट से पहले 100% कार्यात्मक परीक्षण और बर्न-इन स्क्रीनिंग

· फ़ैक्टरी-प्रत्यक्ष आपूर्ति के साथ प्रतिस्पर्धी मूल्य निर्धारण

· लचीली ऑर्डर मात्राएँ - अनुसंधान एवं विकास प्रोटोटाइप और वॉल्यूम उत्पादन दोनों के लिए समर्थन

· तरंग दैर्ध्य, शक्ति, फाइबर लंबाई, कनेक्टर और पिन कॉन्फ़िगरेशन के लिए अनुकूलन विकल्प

· उत्पादन कार्यक्रमों और सिस्टम एकीकरण के लिए दीर्घकालिक आपूर्ति स्थिरता

विश्वसनीय संचालन के लिए एकीकृत टीईसी के साथ हेमेटिक बटरफ्लाई पैकेजिंग

· पूर्ण ट्रैकिंग के साथ डीएचएल/यूपीएस/फेडएक्स के माध्यम से अंतर्राष्ट्रीय शिपिंग

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न: डीएफबी और एफपी लेजर के बीच क्या अंतर है?

उत्तर: डीएफबी (डिस्ट्रीब्यूटेड फीडबैक) लेजर में एक अंतर्निर्मित ग्रेटिंग संरचना शामिल होती है जो संकीर्ण लाइनविड्थ और उच्च साइड-मोड दमन अनुपात (इस डिवाइस के लिए एसएमएसआर ≥35dB) के साथ एकल अनुदैर्ध्य मोड (एसएलएम) संचालन को सक्षम बनाती है। एफपी (फैब्री-पेरोट) लेजर आमतौर पर कई अनुदैर्ध्य मोड के साथ काम करते हैं और इनका वर्णक्रमीय आउटपुट व्यापक होता है।

डीएफबी लेजर को सटीक तरंग दैर्ध्य नियंत्रण और उच्च स्थिरता की आवश्यकता वाले अनुप्रयोगों के लिए प्राथमिकता दी जाती है, जैसे कि डब्लूडीएम सिस्टम, फाइबर सेंसिंग और सटीक उपकरण, जबकि एफपी लेजर आमतौर पर लागत-संवेदनशील अनुप्रयोगों के लिए उपयोग किया जाता है जहां सख्त तरंग दैर्ध्य नियंत्रण कम महत्वपूर्ण होता है।

प्रश्न: बिल्ट-इन आइसोलेटर क्यों महत्वपूर्ण है?

ए: फाइबर कनेक्शन, ऑप्टिकल घटकों, या फाइबर सिरों से बैक-रिफ्लेक्शन वापस लेजर डायोड में जुड़ सकते हैं, जिससे आउटपुट पावर में उतार-चढ़ाव, तरंग दैर्ध्य अस्थिरता और शोर में वृद्धि हो सकती है। बिल्ट-इन ऑप्टिकल आइसोलेटर ऑप्टिकल फीडबैक को कम करता है, जिससे स्थिर आउटपुट पावर, तरंग दैर्ध्य स्थिरता और कम शोर प्रदर्शन को बनाए रखने में मदद मिलती है।

प्रश्न: टीईसी और थर्मिस्टर की क्या भूमिका है?

ए: सटीक पैकेज तापमान नियंत्रण के माध्यम से लेजर चिप तापमान को बनाए रखने के लिए थर्मोइलेक्ट्रिक कूलर (टीईसी) और थर्मिस्टर एक साथ काम करते हैं। चूंकि लेजर तरंग दैर्ध्य और आउटपुट पावर तापमान पर निर्भर हैं, सटीक तापमान नियंत्रण विभिन्न परिवेश स्थितियों में स्थिर प्रदर्शन सुनिश्चित करता है। 10kΩ थर्मिस्टर (बी-वैल्यू 3950K) टीईसी नियंत्रक को तापमान प्रतिक्रिया प्रदान करता है, जो निर्धारित तापमान को बनाए रखने के लिए टीईसी करंट को समायोजित करता है। यह उन अनुप्रयोगों के लिए आवश्यक है जिनके लिए लगातार तरंग दैर्ध्य और शक्ति की आवश्यकता होती है।

प्रश्न: OC-48 पिनआउट संगत का क्या अर्थ है?

उत्तर: OC-48 संगत पिनआउट एक बटरफ्लाई पैकेज पिन असाइनमेंट को संदर्भित करता है जिसे आमतौर पर OC-48 (2.5Gbps SONET/SDH) ऑप्टिकल संचार अनुप्रयोगों में अपनाया जाता है। यह अनुकूलता समान विद्युत और यांत्रिक इंटरफेस का उपयोग करके सिस्टम में एकीकरण को सरल बनाती है। विभिन्न सिस्टम डिज़ाइनों को समायोजित करने के लिए दो पिनआउट विकल्प (टाइप 1 और टाइप 2) उपलब्ध हैं।

प्रश्न: न्यूनतम ऑर्डर मात्रा (एमओक्यू) क्या है?

A: MOQ 1pc है। हम लचीली ऑर्डर मात्रा का समर्थन करते हैं। मानक मॉडलों को अनुसंधान एवं विकास और प्रोटोटाइपिंग के लिए कम मात्रा में, साथ ही उत्पादन के लिए बड़ी मात्रा में आपूर्ति की जा सकती है। अपनी आवश्यक मात्रा पर विशिष्ट मूल्य निर्धारण के लिए हमारी बिक्री टीम से संपर्क करें।

प्रश्न: क्या मुझे कस्टम तरंग दैर्ध्य या पावर स्तर मिल सकता है?

उत्तर: हां, हम उपलब्ध सीमा के भीतर सीडब्ल्यूडीएम-संगत तरंगदैर्ध्य और अन्य अनुकूलित तरंगदैर्ध्य, वैकल्पिक आउटपुट पावर स्तर, कस्टम फाइबर लंबाई, विभिन्न कनेक्टर प्रकार (एफसी/एपीसी, एफसी/यूपीसी, एलसी, आदि), और अनुरूप पिन कॉन्फ़िगरेशन सहित अनुकूलन विकल्प प्रदान करते हैं। अपनी विशिष्ट आवश्यकताओं के लिए हमसे संपर्क करें और हमारी इंजीनियरिंग टीम व्यवहार्यता की समीक्षा करेगी और एक कोटेशन प्रदान करेगी।

प्रश्न: 40mW आउटपुट प्राप्त करने के लिए किस ड्राइव करंट की आवश्यकता है?

उत्तर: 25°C पर सामान्य ऑपरेटिंग करंट 200mA है, अधिकतम 300mA है। थ्रेशोल्ड करंट आम तौर पर 20mA (न्यूनतम 14mA, अधिकतम 50mA) होता है। वास्तविक ऑपरेटिंग करंट अलग-अलग उपकरणों और तापमान के साथ भिन्न हो सकता है। हम स्थिर संचालन के लिए उचित वर्तमान सीमा और एपीसी (स्वचालित पावर कंट्रोल) कार्यक्षमता वाले लेजर डायोड ड्राइवर का उपयोग करने की सलाह देते हैं।

प्रश्न: क्या तितली पैकेज भली भांति बंद करके सील किया गया है?

उत्तर: हां, 14-पिन बटरफ्लाई पैकेज को भली भांति बंद करके सील किया गया है, जो लेजर चिप, आइसोलेटर और आंतरिक घटकों को नमी, धूल और पर्यावरणीय दूषित पदार्थों से बचाता है। यह विश्वसनीय दीर्घकालिक संचालन सुनिश्चित करता है और उत्पाद जीवनकाल में लगातार प्रदर्शन बनाए रखने के लिए महत्वपूर्ण है।

डेटाशीट और टेस्टशीट-1530nm 40mW DFB फाइबर युग्मित लेजर

डेटा शीट

टेस्टशीट
